Układ cyrkulacji c.w.u. z dwoma obiegami rozwiązuje bardzo praktyczny problem: ciepła woda ma docierać szybko do kilku oddalonych punktów poboru, bez nadmiernych strat ciepła i bez walki z hydrauliką instalacji. W takim projekcie liczy się nie tylko sama pompa, ale też sposób prowadzenia powrotów, równoważenie przepływów, izolacja i sterowanie. To właśnie te elementy decydują, czy instalacja będzie wygodna, czy stanie się kosztownym źródłem strat i regulacyjnych problemów.
Najważniejsze decyzje przy dwóch obiegach cyrkulacji
- Dwa obiegi mają sens przede wszystkim tam, gdzie budynek ma wyraźnie oddzielone strefy lub duże odległości do punktów poboru.
- Najbezpieczniej projektować je równolegle, z możliwością równoważenia przepływu, a nie jako długi układ „jeden za drugim”.
- Pompa, zawór zwrotny, zawory równoważące i izolacja są ważniejsze niż samo zwiększanie wydajności pompy.
- Temperatura użytkowa zwykle powinna utrzymywać się w okolicach 55-60°C, a dezynfekcja cieplna wymaga wyższych wartości.
- W budynkach innych niż jednorodzinne stały obieg bywa wymagany także na dłuższych odcinkach instalacji.
- Najczęstszy błąd to brak zrównoważenia dwóch gałęzi, przez co jedna pętla zaczyna „kraść” przepływ drugiej.
Co oznacza układ z dwoma obiegami i kiedy ma sens
W praktyce mówimy o sytuacji, w której jedna instalacja ciepłej wody obsługuje dwa wyraźnie oddzielone fragmenty budynku, na przykład parter i piętro, skrzydło mieszkalne i część gospodarczo-techniczną albo dwa zespoły łazienek położone po przeciwnych stronach domu. Celem jest skrócenie czasu oczekiwania na ciepłą wodę i ograniczenie wychładzania przewodów, które przy dużych odległościach szybko staje się realnym problemem eksploatacyjnym.
Ja patrzę na taki układ przede wszystkim przez pryzmat geometrii budynku. Jeśli jedna łazienka jest blisko źródła ciepła, a druga znajduje się daleko i jeszcze korzysta z niej rzadziej, to rozdzielenie obiegów może mieć sens. Jeśli jednak budynek jest zwarty, a odległości niewielkie, dokładanie drugiej pętli często komplikuje instalację bardziej, niż realnie poprawia komfort.
Warto też odróżnić dwa obiegi od prostego „dłuższego i krótszego odcinka” w jednej instalacji. W dobrze zaprojektowanym układzie każdy obieg ma własną logikę przepływu, własne opory i możliwość wyregulowania. To prowadzi nas do najważniejszej części projektu, czyli do hydrauliki.
Jak zaprojektować hydraulikę, żeby oba obiegi pracowały równo
W układzie z dwoma obiegami najgorszym pomysłem jest liczenie na to, że „samo się wyrówna”. Nie wyrówna się. Krótsza gałąź ma zwykle mniejsze opory, więc to ona pierwsza przejmuje większą część przepływu, a dłuższa zaczyna grzać się słabiej albo reaguje z wyraźnym opóźnieniem.
Dlatego zaczynam od pytania, czy obie gałęzie mają pracować równolegle, czy ktoś próbuje je traktować jak jeden długi obieg. W większości przypadków lepiej działa układ równoległy, w którym każda gałąź ma własną drogę powrotną i można ją zrównoważyć. W domu z dwoma kondygnacjami może to być rozdzielenie na pion dolny i górny, a w większym budynku nawet na dwa osobne kolektory powrotne.
| Wariant | Kiedy ma sens | Plusy | Ryzyka |
|---|---|---|---|
| Jeden wspólny obieg z jedną pompą | Mały lub średni budynek, podobne odległości do punktów poboru | Prosty montaż, niższy koszt, mniej armatury | Trudniej utrzymać równy komfort przy nierównych odcinkach |
| Dwie gałęzie równoległe z jedną pompą | Dwa wyraźne obszary poboru, różne długości przewodów | Lepsza regulacja, większa szansa na równy przepływ | Wymaga zaworów równoważących i sensownego doboru średnic |
| Dwa niezależne obiegi z osobnymi pompami | Duży budynek, różne godziny użytkowania, duże różnice w oporach | Najlepsza elastyczność sterowania | Wyższy koszt, więcej elementów do serwisowania |
Gdy hydraulika jest już uporządkowana, trzeba dobrać osprzęt, który utrzyma oba obiegi w ryzach i nie pozwoli im się wzajemnie rozstrajać.
Elementy, bez których dwa obiegi nie będą stabilne
W takim układzie nie wystarczy sama pompa. Potrzebny jest zestaw elementów, które wymuszają przepływ, blokują cofkę, wyrównują opory i ograniczają straty ciepła. Bez tego instalacja może działać „na oko”, ale nie będzie działała przewidywalnie.
| Element | Do czego służy | Co się dzieje, gdy go brakuje |
|---|---|---|
| Pompa cyrkulacyjna | Wymusza przepływ wody w obiegu | Woda stoi w rurach, a ciepło dociera z opóźnieniem |
| Zawór zwrotny | Blokuje przepływ wsteczny między gałęziami | Obiegi zaczynają się wzajemnie rozładowywać |
| Zawór równoważący | Ustawia opory tak, by przepływ rozkładał się równo | Krótsza gałąź przejmuje większość przepływu |
| Izolacja termiczna | Ogranicza straty ciepła na przewodach | Pompa pracuje dłużej, a instalacja traci energię |
| Sterowanie czasowe lub temperaturowe | Uruchamia pompę wtedy, gdy jest potrzebna | Układ grzeje bez sensu przez całą dobę |

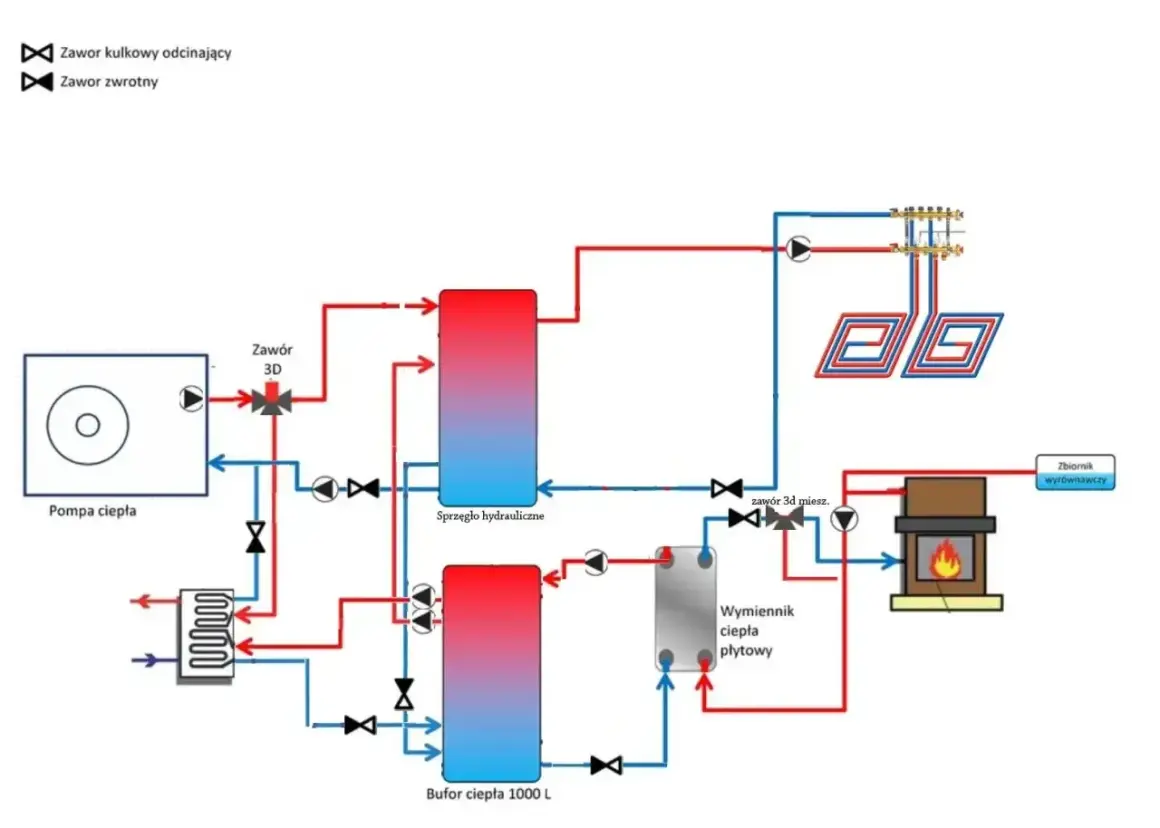

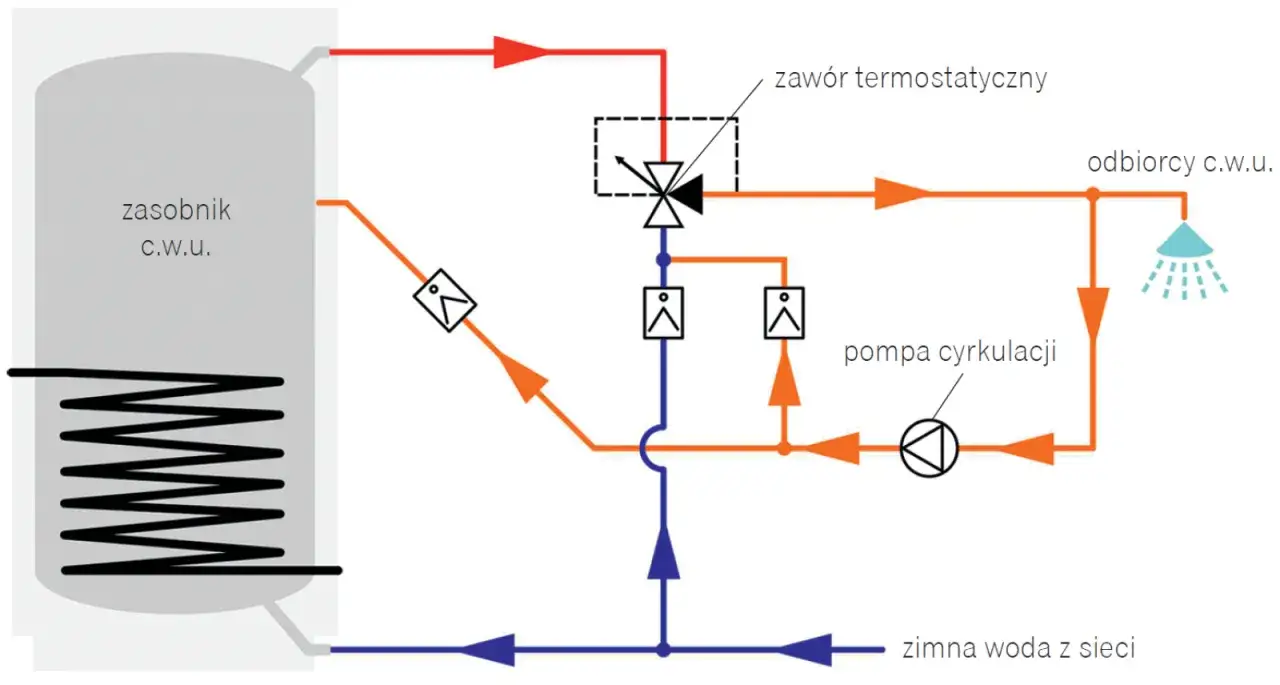

| Zawór termostatyczny | Pomaga utrzymać stabilną temperaturę i zabezpieczyć układ | Regulacja staje się mniej precyzyjna, a komfort spada |
W większych instalacjach sprawdzają się też rozdzielacze albo moduły z dwoma punktami cyrkulacji, bo porządkują połączenia lepiej niż zestaw przypadkowych trójników. Ja wolę taki układ od „rzeźby” na rurach, bo późniejsza regulacja i serwis są po prostu prostsze. Kiedy osprzęt jest już przemyślany, następny krok to temperatura i sposób sterowania, które decydują o kosztach eksploatacji.
Temperatura i sterowanie, które ograniczają koszty
Tu warto trzymać się konkretów. Jak podaje gov.pl, w budynkach innych niż jednorodzinne trzeba zapewnić stały obieg wody, a temperatura ciepłej wody w punktach czerpalnych powinna utrzymywać się w zakresie 55-60°C. To nie jest detal formalny, tylko praktyczna odpowiedź na ryzyko namnażania się bakterii i na realny komfort użytkowników.
W instalacjach, w których woda stoi zbyt długo w zakresie 25-45°C, problem z Legionellą robi się dużo bardziej prawdopodobny. Dlatego cyrkulacja nie może być traktowana jako wyłącznie „wygoda”, bo ma też wymiar sanitarny. Z drugiej strony ciągła praca pompy przez całą dobę często oznacza niepotrzebne straty energii i wyższe rachunki.
W praktyce najlepiej sprawdza się sterowanie czasowe albo sterowanie na żądanie, zależnie od sposobu użytkowania budynku. W domu jednorodzinnym zwykle ustawiam pracę pompy rano i wieczorem, ewentualnie w krótkich oknach w ciągu dnia. W obiektach intensywnie używanych można iść w bardziej ciągły tryb, ale wtedy izolacja, równoważenie i dobór pompy muszą być bezbłędne.
Do okresowej dezynfekcji cieplnej trzeba przewidzieć wyższą temperaturę, zwykle 70-80°C na punktach czerpalnych, a to oznacza, że armatura i sposób prowadzenia instalacji muszą to wytrzymać. W praktyce ważne jest też, żeby nie tworzyć ślepych odgałęzień, bo one zaczynają pracować jak małe zbiorniki stagnacji. Kiedy temperatura i automatyka są już dopięte, najłatwiej pokazać sobie typowe potknięcia wykonawcze.
Najczęstsze błędy, które rozwalają dwa obiegi
Najwięcej problemów widzę nie na etapie samej koncepcji, tylko wykonania. Dwa obiegi potrafią działać świetnie, ale równie łatwo zamieniają się w układ trudny do opanowania, jeśli projektant albo instalator pominie kilka podstawowych zasad.
| Błąd | Skutek | Jak to naprawić |
|---|---|---|
| Łączenie gałęzi bez równoważenia | Jeden obieg przejmuje większość przepływu | Dać zawory równoważące i sprawdzić opory każdej pętli |
| Brak zaworu zwrotnego | Cofki między obiegami i wychładzanie instalacji | Wstawić element blokujący przepływ wsteczny |
| Za słaba izolacja rur | Pompa pracuje dłużej, a ciepło ucieka po drodze | Izolować całą trasę, także odcinki w szachtach i pod stropem |
| Pompa dobrana „na zapas” | Hałas, większy pobór prądu, trudniejsza regulacja | Dobierać do rzeczywistych oporów i długości układu |
| Martwe odgałęzienia | Zastój wody i większe ryzyko sanitarne | Skrócić instalację albo zmienić jej układ |
| Brak punktów pomiaru i regulacji | Trudno ocenić, czy obiegi działają poprawnie | Zostawić dostęp do nastaw i pomiarów |
Jeśli miałbym wskazać jeden błąd, który pojawia się najczęściej, to byłoby to zaufanie do samej pompy zamiast do całego układu. Pompa nie naprawi złej geometrii instalacji. Może tylko przez jakiś czas maskować problem, a potem rachunek przychodzi w postaci hałasu, nierównych temperatur i skarg użytkowników.
To prowadzi do najważniejszego pytania: kiedy dwa obiegi rzeczywiście warto robić, a kiedy lepiej uprościć instalację i nie dokładać sobie niepotrzebnych kosztów.
Kiedy dwa obiegi się opłacają, a kiedy lepiej uprościć instalację
Dwa obiegi mają największy sens w budynkach o wyraźnie podzielonej funkcji, z długimi trasami do punktów poboru i z użytkowaniem rozłożonym na różne strefy czasowe. W takich układach zyskujesz krótszy czas oczekiwania na ciepłą wodę, lepszą kontrolę temperatury i łatwiejsze dostosowanie instalacji do rytmu życia domowników albo użytkowników obiektu.
Jeśli jednak budynek jest zwarty, a od źródła do punktów poboru jest naprawdę blisko, prostszy układ zwykle wygrywa. Mniej elementów oznacza mniej potencjalnych awarii, niższy koszt montażu i łatwiejszy serwis. Ja w takich przypadkach nie komplikuję instalacji tylko po to, żeby „była nowocześniejsza”.
Orientacyjnie sam osprzęt dla jednej gałęzi to zwykle kilkaset złotych, a pełniejszy układ z dwiema pętlami, zaworami równoważącymi i automatyką potrafi dojść do kilku tysięcy złotych, zanim doliczysz robociznę. To dlatego opłacalność liczy się nie po liczbie obiegów, ale po tym, ile realnie zyskujesz na komforcie i ile tracisz na energii. Jeśli miałbym zamknąć ten temat w jednej zasadzie, powiedziałbym tak: najpierw zrównoważ hydraulikę, dopiero potem dobieraj pompę, bo właśnie od tego zależy, czy dwa obiegi będą pracowały jak dobrze zaprojektowany system, czy jak zbiór przypadkowo połączonych rur.
