Najpierw liczysz zład wody i ciśnienia, potem wybierasz najbliższy większy rozmiar
- Najważniejsze dane to pojemność instalacji, wysokość statyczna, temperatura zasilania i nastawa zaworu bezpieczeństwa.
- Nie dobiera się naczynia po mocy kotła, bo moc nie mówi wprost, ile wody krąży w obiegu.
- Wynik obliczeń zawsze zaokrąglam w górę do najbliższego standardowego litrażu.
- Zbyt małe naczynie powoduje wzrost ciśnienia po nagrzaniu, częste zadziałania zaworu bezpieczeństwa i pobieranie powietrza do instalacji.
- W starszych układach bez dokumentacji lepiej oszacować zład ostrożnie niż zgadywać.
Co musisz znać, zanim zaczniesz liczyć
Jak podaje Ferro, do wstępnego obliczenia pojemności potrzebujesz przede wszystkim czterech danych: pojemności instalacji, temperatury zasilania, ciśnienia początkowego i ciśnienia końcowego. W praktyce to wystarcza, żeby odsiać większość przypadków „na oko”, które później kończą się zbyt małym zbiornikiem.
| Parametr | Co oznacza | Dlaczego jest ważny | Skąd go wziąć |
|---|---|---|---|
| Va | Pojemność całej instalacji | Decyduje o tym, ile wody rozszerzy się po nagrzaniu | Projekt, obmiar, dane kotła, grzejników, bufora, rozdzielaczy |
| Hst | Wysokość statyczna instalacji | Na jej podstawie ustala się ciśnienie wstępne | Różnica poziomu między naczyniem a najwyższym punktem układu |
| psv | Ciśnienie zaworu bezpieczeństwa | Wyznacza górną granicę pracy instalacji | Tabliczka zaworu lub dokumentacja źródła ciepła |
| tsmax | Maksymalna temperatura zasilania | Wpływa na przyrost objętości wody | Parametry pracy kotła, pompy ciepła albo węzła |
| Medium | Woda lub woda z glikolem | Glikol rozszerza się inaczej niż sama woda | Projekt instalacji lub realny skład czynnika |
Jak policzyć pojemność krok po kroku
Najwygodniej myśleć o tym w trzech etapach: najpierw liczę przyrost objętości wody, potem dodaję niewielki zapas, a na końcu sprawdzam, czy wybrany zbiornik ma dość pojemności przy zadanych ciśnieniach. Sama pojemność nominalna naczynia nie wystarcza, bo równie ważny jest stosunek ciśnienia końcowego do wstępnego.
- Ustal pojemność instalacji Va i dodaj wszystkie elementy, które naprawdę trzymają wodę: kocioł, grzejniki, rozdzielacze, bufor, wężownice, sprzęgło.
- Wyznacz przyrost objętości Ve. W uproszczeniu liczę to jako Ve = Va × e, gdzie e to współczynnik rozszerzalności dla danej temperatury i medium.
- Dodaj zapas wody. W praktyce przyjmuję najczęściej 1% zładu, ale nie mniej niż 3 l w większych układach.
- Ustal ciśnienie wstępne p0. Dla zamkniętych instalacji grzewczych zaczynam zwykle od wartości wynikającej z wysokości statycznej, czyli około Hst/10 + 0,2 bar.
- Ustal ciśnienie końcowe pe. Musi być niższe od nastawy zaworu bezpieczeństwa z odpowiednim marginesem.
- Policz pojemność nominalną według zależności Vn min = (Ve + Vz) × (pe + 1) / (pe - p0), a potem wybierz najbliższy większy standard.
Ten wzór jest praktyczny, bo pokazuje, że naczynie nie pracuje „od litra do litra”, tylko w określonym zakresie ciśnień. Dodatek +1 bar uwzględnia fakt, że liczymy na ciśnieniach względnych, a nie absolutnych. Jeśli w instalacji jest glikol, wynik powinien być większy niż dla samej wody, bo czynnik rozszerza się mocniej.
Przeczytaj również: Jaki grzejnik elektryczny do pokoju 25m2 - Jak dobrać moc i typ?
Przykład dla domu jednorodzinnego
Załóżmy instalację o łącznym zładu 250 l, wysokości statycznej 7 m i zaworze bezpieczeństwa 3 bar. Dla uproszczenia przyjmuję współczynnik rozszerzalności e = 0,029, bo układ pracuje w typowym zakresie c.o. około 80°C. Taki przykład dobrze pokazuje logikę obliczeń, nawet jeśli w projekcie dokładna wartość będzie wyliczona z tabeli producenta.
| Element obliczenia | Wartość | Znaczenie |
|---|---|---|
| Va | 250 l | Pojemność całej instalacji |
| e | 0,029 | Przyrost objętości dla przyjętych warunków pracy |
| Ve | 7,25 l | Objętość, którą trzeba przejąć przy nagrzaniu |
| Vz | 3 l | Niewielki zapas wody |
| p0 | 0,9 bar | Ciśnienie wstępne wynikające z wysokości statycznej |
| pe | 2,5 bar | Górna granica przy zaworze 3 bar |
| Vn min | 22,4 l | Minimalna pojemność nominalna |
W takiej sytuacji wybieram 25 l, a nie 18 l. To drobna różnica w cenie, ale spora różnica w komforcie pracy układu. Jeśli w tym samym budynku dochodzi bufor albo dłuższa podłogówka, sensownie jest przeskoczyć jeszcze wyżej, zamiast liczyć na szczęście.
Gdy instalacja nie ma projektu, najpierw szacuję zład z elementów, a dopiero później dobieram naczynie. To bezpieczniejsze niż odwracanie kolejności, bo pójście „od litrażu katalogowego” zwykle kończy się zbyt małym rezerwuarem. Sama pojemność to jednak nie wszystko, bo bez poprawnego ciśnienia wstępnego nawet dobre naczynie pracuje źle.
Jak ustawić ciśnienie wstępne i napełniania

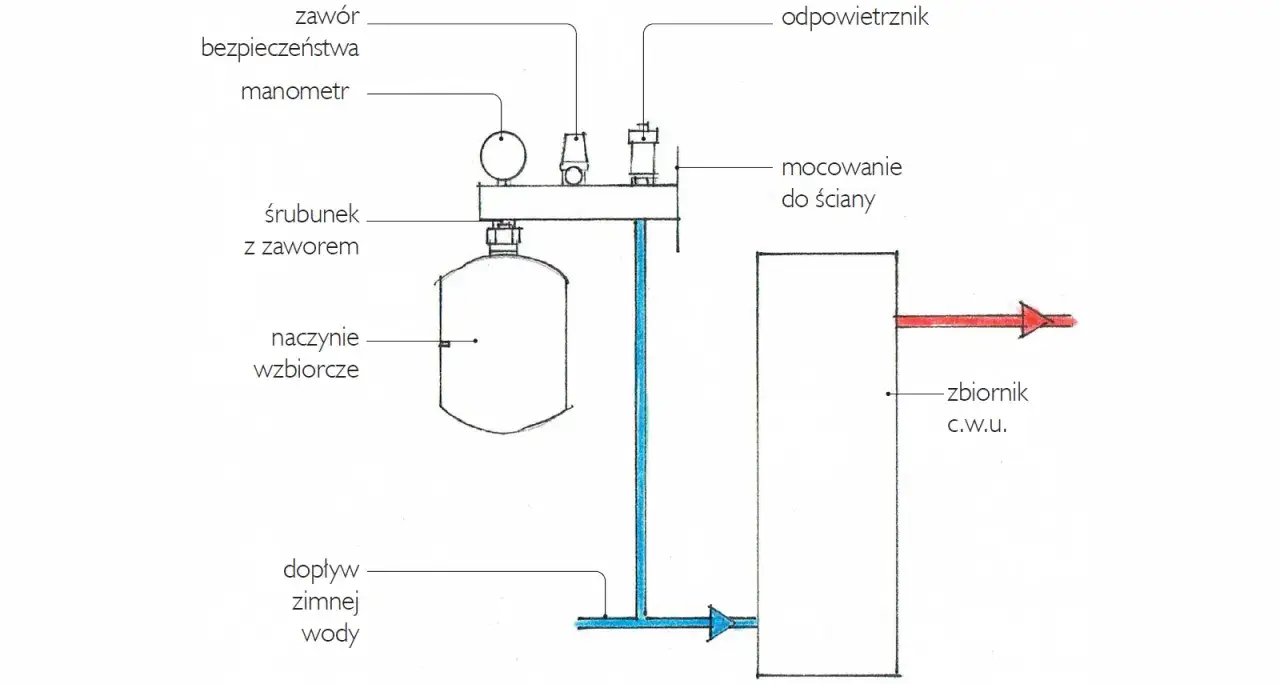

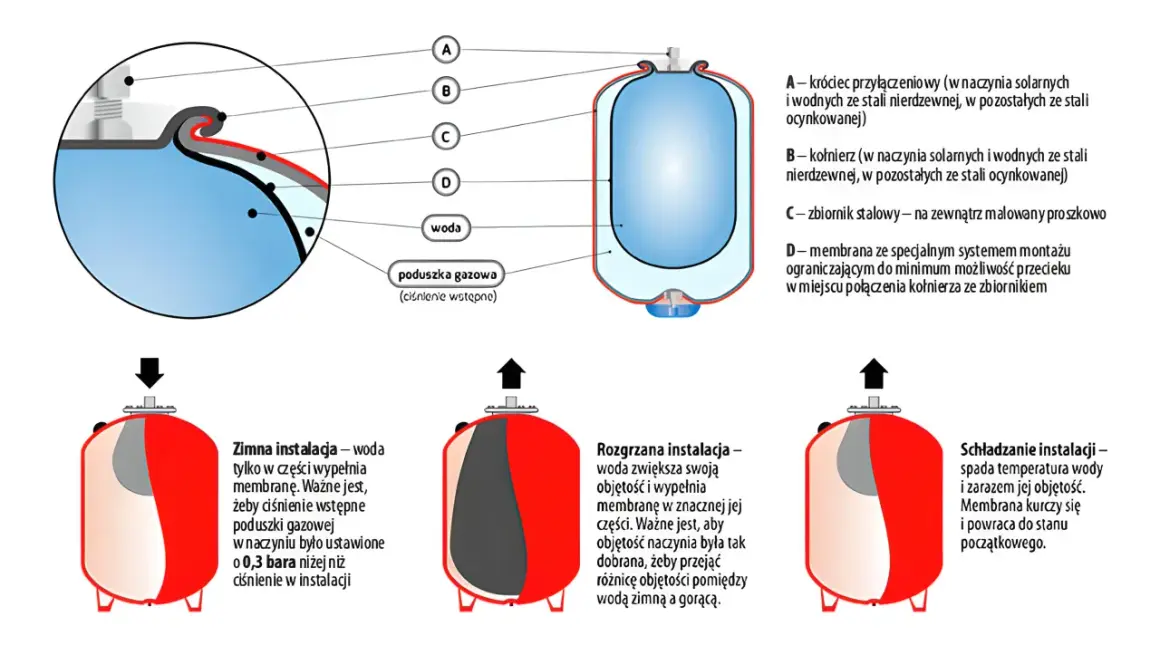

W naczyniu przeponowym są trzy wartości, które trzeba rozumieć osobno: p0 to ciśnienie wstępne w poduszce gazowej, pa to ciśnienie napełniania instalacji na zimno, a pe to ciśnienie końcowe po nagrzaniu. Właśnie ich relacja decyduje o tym, ile wody naczynie jest w stanie przyjąć bez wzrostu ciśnienia ponad normę.| Oznaczenie | Rola | Praktyczna wskazówka |
|---|---|---|
| p0 | Ciśnienie gazu w pustym naczyniu | Ustawiaj je do wysokości statycznej instalacji |
| pa | Ciśnienie po napełnieniu układu | Powinno być wyższe od p0 o około 0,2-0,3 bar |
| pe | Ciśnienie po rozgrzaniu | Nie może zbliżać się do zadziałania zaworu bezpieczeństwa |
Ja zwykle ustawiam p0 tak, aby instalacja na najwyższym punkcie nie łapała podciśnienia, ale też nie była przeładowana od początku. Przy bardzo niskich układach nie schodzę poniżej 0,75 bar, bo to ogranicza ryzyko kawitacji i problemów z odpowietrzaniem. Z kolei ciśnienie napełniania dobieram tak, żeby układ był stabilny na zimno, ale naczynie nadal miało zapas miejsca na przyjęcie rozszerzającej się wody.
Jak przypomina Caleffi, ciśnienie wstępne warto sprawdzać co najmniej raz w roku. To nie jest drobny detal serwisowy, tylko jedna z najtańszych rzeczy, które realnie wydłużają żywotność całego układu. Gdy p0 spada, naczynie zaczyna tracić użyteczną pojemność, a manometr i zawór bezpieczeństwa szybko pokazują skutki.
Dopiero po ustawieniu tych wartości ma sens porównywanie konkretnych litraży i typów naczyń, bo bez tego łatwo kupić model, który na papierze wygląda dobrze, a w pracy okazuje się za ciasny.
Jak wybrać właściwy rozmiar i typ
W praktyce najważniejsza zasada jest prosta: wybieram najbliższy większy standard, a nie model „co do litra”. To daje bufor bezpieczeństwa na różnice temperatur, drobne błędy szacunku i późniejsze zmiany w instalacji. W domowych instalacjach grzewczych najczęściej spotkasz rozmiary 8, 12, 18, 24, 35, 50 i 80 l.
| Pojemność nominalna | Kiedy zwykle ma sens | Moja uwaga |
|---|---|---|
| 8-12 l | Bardzo małe układy, niewielki zład | Tylko przy naprawdę kompaktowej instalacji |
| 18-25 l | Typowy dom jednorodzinny | Najczęstszy i zwykle najbardziej rozsądny zakres |
| 35-50 l | Podłogówka, bufor, kilka obiegów | Bezpieczniejszy wybór, gdy instalacja jest bardziej rozbudowana |
| 80 l i więcej | Większe budynki lub duży zład wody | Warto liczyć projektowo, nie orientacyjnie |
- Do c.o. wybieram naczynie przeznaczone do instalacji grzewczej, a nie model do CWU, bo to nie są te same warunki pracy.
- Sprawdzam dopuszczalne ciśnienie robocze i zakres temperatur, żeby model pasował do realnych parametrów układu.
- Jeśli instalacja ma glikol, nie schodzę z pojemnością do granicy minimum.
- Przy większych układach wolę membranę wymienną i sensowny dostęp serwisowy.
Najwięcej sensu ma zbiornik, który daje spokój pracy w najgorszym scenariuszu, a nie tylko „przechodzi” przez obliczenie. Właśnie na tym etapie najłatwiej wpaść w pułapki, które później widać po manometrze i zaworze bezpieczeństwa.
Najczęstsze błędy, które psują dobór
- Dobór wyłącznie po mocy kotła - moc nie mówi, ile litrów wody naprawdę krąży w układzie.
- Pomijanie bufora, sprzęgła albo wężownicy - to częsty powód niedoszacowania zładu.
- Zbyt niskie p0 - naczynie szybciej się opróżnia, a instalacja łapie powietrze.
- Zbyt wysokie pa - odbiera naczyniu potrzebny zapas pracy.
- Brak corocznej kontroli ciśnienia wstępnego - zbiornik działa coraz słabiej, choć z zewnątrz wygląda dobrze.
- Użycie złego typu naczynia - inne wymagania ma c.o., inne CWU, a jeszcze inne układ solarny lub z glikolem.
Najbardziej charakterystyczny objaw źle dobranego albo źle ustawionego naczynia to sytuacja, w której po nagrzaniu instalacji zawór bezpieczeństwa zaczyna odprowadzać wodę, a po ostudzeniu manometr wyraźnie spada. To zwykle nie jest problem samego kotła, tylko bilansu ciśnienia i pojemności. Jeśli taki objaw pojawia się regularnie, nie ignoruję go, tylko wracam do obliczeń.
W starszych instalacjach błąd często zaczyna się jeszcze wcześniej: ktoś nie zna pojemności układu i zakłada „na oko”, że skoro dom ma 120 m², to wystarczy małe naczynie. To mylne podejście. Ostatecznie liczy się zład wody, wysokość statyczna i zakres pracy zaworu, a nie sam metraż budynku.
Co jeszcze sprawdzam przed montażem i serwisem
Dobrze dobrane naczynie przeponowe może nadal pracować źle, jeśli montaż jest przypadkowy. Dlatego przed instalacją sprawdzam kilka rzeczy, które później oszczędzają czas i reklamacje.
- Miejsce montażu powinno być blisko źródła ciepła i możliwie bez zbędnych strat ciśnienia na przyłączu.
- Przewód łączący ma być krótki i wykonany tak, żeby dało się wykonać serwis oraz pomiar ciśnienia.
- Nie warto zostawiać przypadkowych przewężeń albo elementów, które utrudnią komunikację naczynia z instalacją.
- W układach rozbudowanych oddzielnie traktuję obiegi o różnych temperaturach i innych czynnikach roboczych.
- Po montażu zapisuję p0 i pa, żeby przy następnym przeglądzie było z czym porównać wynik.
Jeśli po montażu instalacja pracuje stabilnie, ciśnienie na zimno i na gorąco zmienia się w przewidywalnym zakresie, a zawór bezpieczeństwa pozostaje suchy, dobór był trafiony. To właśnie taki efekt jest w praktyce najlepszym potwierdzeniem, że naczynie nie jest ani za małe, ani niepotrzebnie przewymiarowane.
