Układ paneli na wschód i zachód nie jest kompromisem z konieczności, tylko świadomą decyzją projektową. Fotowoltaika wschód zachód zwykle daje niższy roczny uzysk niż instalacja skierowana idealnie na południe, ale potrafi lepiej dopasować produkcję do realnego zużycia prądu w domu lub firmie. W tym tekście pokazuję, kiedy taki układ ma sens, jak działa na różnych dachach, jakie elementy instalacji trzeba dobrać szczególnie starannie i gdzie najłatwiej popełnić błąd.
W skrócie, ten układ zwykle wygrywa profilem produkcji, nie samym rekordem rocznym
- Rano i po południu daje dwa wyraźne piki produkcji, zamiast jednego mocnego szczytu w południe.
- Roczny uzysk jest zwykle niższy niż przy południu, ale część energii łatwiej zużyć na miejscu.
- Najlepiej pasuje do domu lub firmy z poborem prądu rano, po południu i wieczorem.
- Na dachu płaskim wymaga niskiego kąta montażu i dobrego rozstawu rzędów.
- Projekt trzeba dobrać pod falownik, stringi i zacienienie, a nie tylko pod metry kwadratowe dachu.
Jak działa układ wschód-zachód i co zmienia w produkcji energii
W takim ustawieniu moduły nie pracują jak klasyczna instalacja „na jeden szczyt”, tylko rozciągają produkcję na większą część dnia. Azymut to po prostu kierunek, w który patrzy panel, a przy orientacji wschód-zachód energia pojawia się wcześniej rano i utrzymuje się dłużej po południu. Z mojego punktu widzenia to ważne, bo wykres produkcji przestaje przypominać ostry garb w środku dnia, a zaczyna bardziej przypominać szeroką falę.
Praktyczny efekt jest prosty: dom, który zużywa prąd o różnych porach dnia, częściej korzysta z własnej energii od razu, zamiast oddawać ją do sieci w jednym krótkim oknie. To nie oznacza, że taki układ zawsze będzie lepszy, ale oznacza, że sam roczny wynik nie mówi jeszcze wszystkiego. Właśnie dlatego przy tej konfiguracji bardziej niż sama liczba kilowatogodzin liczy się rytm zużycia energii.
Jak taki układ wypada na tle południa
| Kryterium | Południe | Wschód-zachód |
|---|---|---|
| Roczny uzysk | Zwykle najwyższy | Najczęściej niższy o kilkanaście procent, ale zależny od dachu i cienia |
| Profil produkcji | Mocny szczyt w południe | Dwa piki: rano i po południu |
| Autokonsumpcja | Średnia, jeśli domownicy nie są w domu w środku dnia | Często wyższa, bo energia lepiej pasuje do codziennego rytmu |
| Dach płaski | Możliwy montaż, ale nie zawsze najlepsze wykorzystanie powierzchni | Często bardzo dobry wariant, bo łatwiej upakować więcej modułów |
| Zacienienie między rzędami | Rośnie przy zbyt dużym kącie | Przy niskim kącie da się je mocno ograniczyć |
W oficjalnych materiałach URE orientacje skierowane na wschód i zachód wypadają słabiej niż południowa, więc jeśli dach daje pełną swobodę, sam roczny uzysk nadal przemawia za południem. To jednak nie zamyka tematu, bo w obecnym modelu rozliczeń większe znaczenie ma to, czy energia trafia do budynku wtedy, gdy jest potrzebna, a nie tylko jak wygląda roczne zestawienie. Jeśli dach pozwala wybierać, dopiero tutaj widać, kiedy niższy uzysk roczny da się obronić lepszą autokonsumpcją.
Na jakich dachach sprawdza się najlepiej

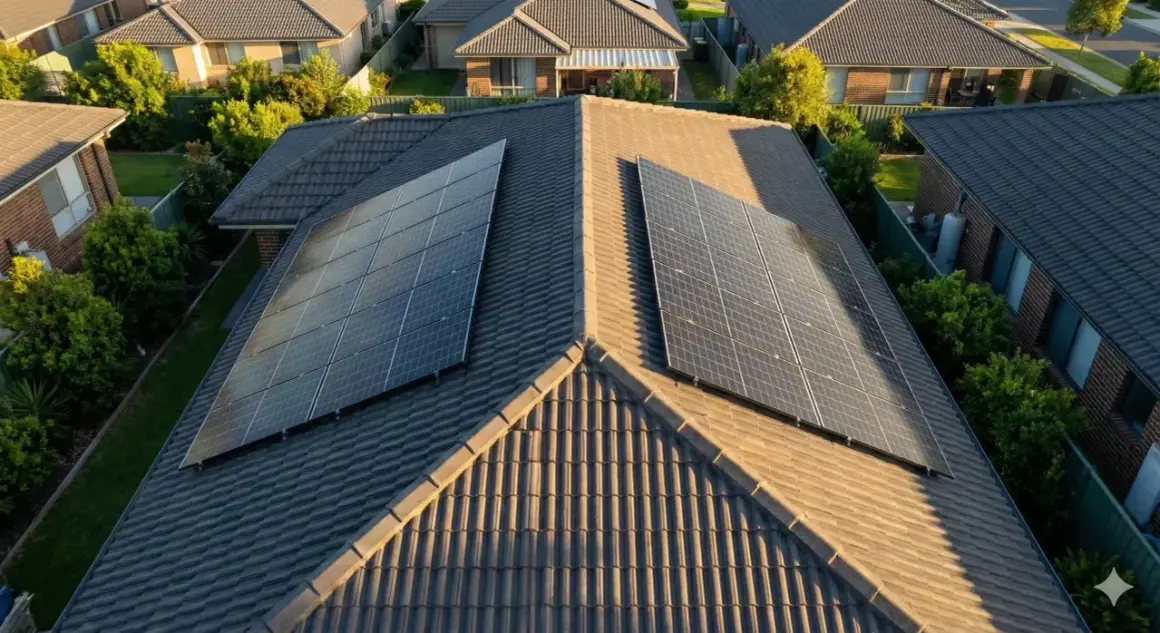

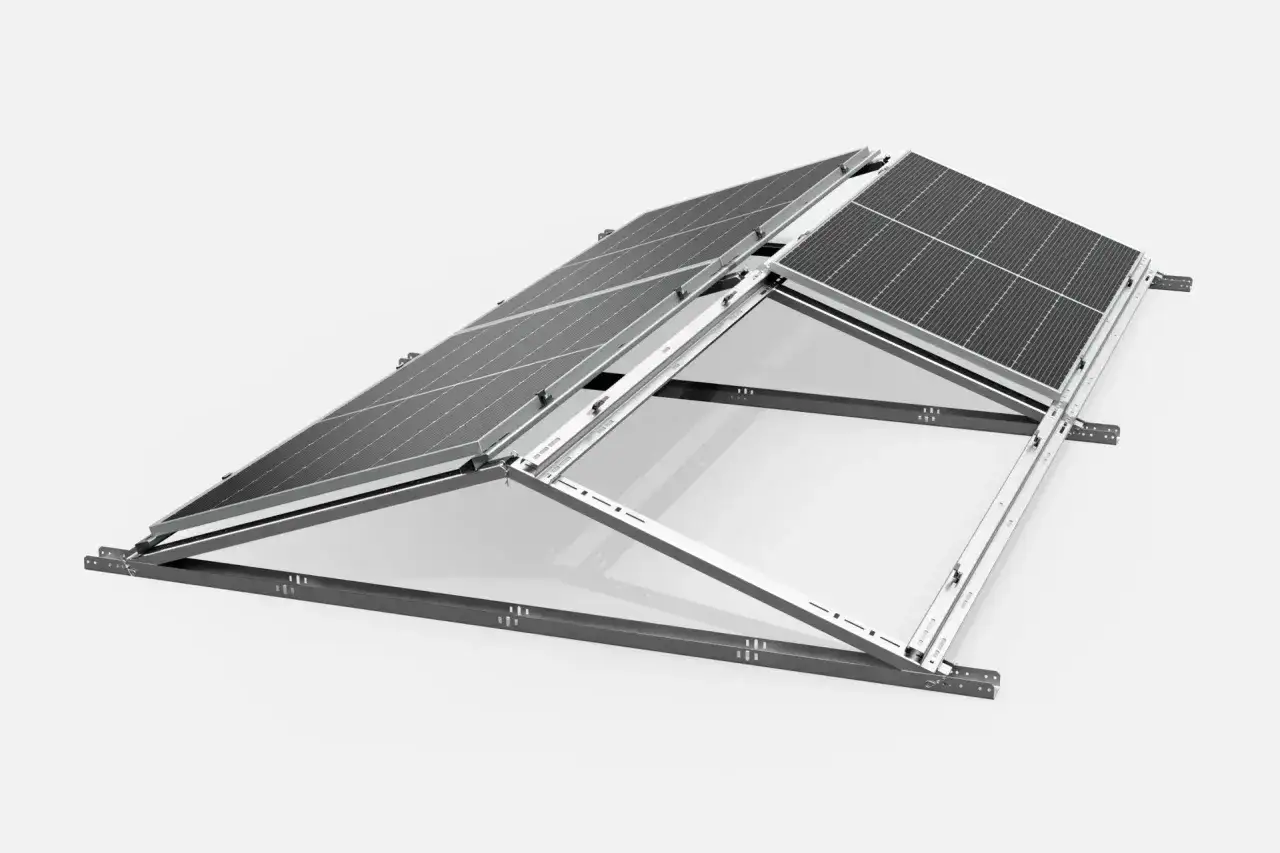

Na dachu skośnym z dwiema połaciami taki projekt bywa naturalny, bo wykorzystuje istniejącą geometrię budynku. Na dachu płaskim układ wschód-zachód zwykle ustawia się nisko, najczęściej w okolicach 10-15 stopni, żeby ograniczyć wzajemne zacienianie i nie przeciążać konstrukcji wiatrem. Zbyt stromy montaż na płaskim dachu potrafi zepsuć sens całej konfiguracji, bo rzędy zaczynają sobie wchodzić w drogę.
Jeżeli dach ma kominy, lukarny, anteny albo drzewa rzucające cień rano i po południu, orientacja paneli przestaje być tylko kwestią uzysku. Wtedy liczy się lokalny cień w konkretnych godzinach, a nie uśredniony diagram z folderu. Przy takich dachach często wygrywa nie „najlepszy kierunek”, tylko najrozsądniejsze wykorzystanie wolnej powierzchni.
Trzeba też policzyć ciężar konstrukcji, samego modułu i obciążenia śniegiem oraz wiatrem. To brzmi technicznie, ale w praktyce decyduje o tym, czy instalacja nie zacznie być problemem dla pokrycia i attyk. Sama geometria dachu nie wystarczy więc do dobrego projektu, bo o wyniku decyduje też elektronika po stronie DC i AC.
Jak dobrać falownik, stringi i kąt montażu
Tu kluczowe są dwa pojęcia: string, czyli łańcuch modułów połączonych szeregowo, oraz MPPT - układ w falowniku, który szuka punktu największej mocy dla danej połaci. Przy dwóch różnych kierunkach najlepiej, gdy każda strona ma własny string i własny MPPT. Jeśli falownik ma tylko jeden tor śledzenia i projekt jest prosty, instalacja też może działać, ale margines błędu robi się mniejszy.
- Rozdzielam wschód i zachód na osobne stringi, jeśli pozwala na to projekt.
- Przy większym cieniu rozważam optymalizatory albo mikroinwertery, bo pojedynczy moduł nie powinien zaniżać pracy całej połaci.
- Na dachu płaskim pilnuję niskiego kąta i odstępu między rzędami, bo to ogranicza wzajemne zacienianie.
- Sprawdzam zakres napięcia i prądu falownika, żeby nie projektować instalacji „na styk”.
W praktyce właśnie elektronika decyduje o tym, czy różne kierunki będą współpracować gładko, czy będą się wzajemnie dusić. Dobrze dobrany falownik i sensowny podział stringów często robią większą różnicę niż sam spór o kilka stopni kąta.
Kiedy opłacalność rośnie, a kiedy spada
W systemie net-billing energia oddana do sieci nie ma tej samej wartości co energia zużyta od razu w budynku, dlatego układ, który przesuwa produkcję na rano i popołudnie, potrafi być bardziej opłacalny niż instalacja ze szczytem tylko w południe. Ministerstwo Klimatu i Środowiska zwraca uwagę, że jeśli w godzinach słonecznych nikogo nie ma w domu, efektywność instalacji może mocno spaść; to dokładnie ten problem, który układ wschód-zachód częściowo łagodzi.
Najlepiej wypada wtedy, gdy dom lub firma rzeczywiście zużywa prąd o różnych porach dnia. Dobrze pasuje do budynku z pompą ciepła, ładowaniem auta elektrycznego, pracą zmianową albo zwykłym, rodzinnym rytmem, w którym rano i po południu coś cały czas chodzi: lodówka, rekuperacja, serwer, zmywarka, czasem bojler. Jeśli do tego dołożysz magazyn energii, różnica między południem a układem wschód-zachód zwykle się zmniejsza, bo bateria wyrównuje profil pracy.
Jeżeli natomiast cały pobór prądu masz skupiony w środku dnia, a dach daje idealną połać południową, nie widzę sensu sztucznie wybierać gorszego wariantu tylko dlatego, że brzmi bardziej nietypowo. Ekonomia w fotowoltaice nadal zaczyna się od profilu zużycia, nie od samego układu modułów. Gdy ekonomia się spina, trzeba jeszcze odsiać błędy wykonawcze, bo to one najczęściej psują wynik w praktyce.
Najczęstsze błędy przy takim projekcie
W układzie dwóch połaci najłatwiej pomylić roczny uzysk z opłacalnością. To nie to samo, bo energia wyprodukowana o złej porze bywa po prostu mniej warta niż energia wyprodukowana w momencie bieżącego poboru. Do tego dochodzą typowe błędy projektowe:
- liczenie tylko sumy kWh, bez analizy godzinowego profilu zużycia;
- łączenie obu połaci na jeden tor, mimo że falownik ma lepiej pracować z osobnymi MPPT;
- zbyt wysoki kąt na dachu płaskim, który zwiększa cień między rzędami i obciążenie wiatrem;
- ignorowanie cienia od komina, lukarny, drzewa lub anteny, który rano i po południu jest bardziej dotkliwy niż w południe;
- dobieranie mocy wyłącznie pod to, ile modułów wejdzie na dach, a nie pod rzeczywiste zużycie roczne;
- oszczędzanie na konstrukcji, kiedy dach wymaga lepszego balastu albo dokładniejszego rozkładu ciężaru.
Co sprawdziłbym przed podpisaniem umowy, jeśli dach wymusza kompromis
Gdybym miał zlecić taki projekt, sprawdziłbym pięć rzeczy: kierunek obu połaci, rzeczywiste zacienienie w różnych porach roku, liczbę MPPT w falowniku, sposób prowadzenia stringów oraz nośność dachu z uwzględnieniem konstrukcji montażowej. Na płaskim dachu dodałbym jeszcze kwestię balastu i szczelności pokrycia, bo tu błędy wychodzą dopiero po czasie.
- Czy instalator pokazuje cień o 8:00, 12:00 i 16:00, a nie tylko w słoneczne południe.
- Czy falownik jest dobrany do dwóch różnych kierunków, a nie „na oko” do całej mocy.
- Czy projekt uwzględnia Twoje realne godziny zużycia prądu.
- Czy dach i konstrukcja są policzone pod śnieg, wiatr i ciężar systemu.
- Czy przewidziano monitoring, żeby po uruchomieniu łatwo wychwycić spadek uzysku z jednej połaci.
Jeśli po tej weryfikacji układ nadal ma sens, traktowałbym go nie jako drugi wybór, ale jako rozsądny wariant dopasowany do budynku. Właśnie tak najczęściej wygrywa dobrze zaprojektowana fotowoltaika: nie rekordem na papierze, tylko stabilną pracą pod realny rytm domu albo firmy.
