Izolacja rur w kotłowni zmniejsza straty ciepła, ogranicza nagrzewanie pomieszczenia i poprawia bezpieczeństwo obsługi. W praktyce liczy się nie tylko sama otulina, ale też jej grubość, odporność na temperaturę, sposób zamknięcia na złączach oraz zabezpieczenie armatury i przejść przez przegrody. Poniżej pokazuję, jak dobrać materiał, kiedy warto dopłacić do lepszego rozwiązania i których błędów lepiej nie powtarzać.
Najważniejsze rzeczy, które trzeba sprawdzić przed zakupem otuliny
- Grubość izolacji dobiera się do średnicy rury i współczynnika lambda materiału, a nie „na oko”.
- W kotłowni najlepiej działają materiały odporne na temperaturę i dobrze domykające się na kształtkach.
- Same proste odcinki to za mało, bo największe straty często tworzą zawory, kolana, pompy i nieosłonięte obejmy.
- Najczęściej wybiera się wełnę skalną, kauczuk elastomerowy albo piankę PE, ale każde z tych rozwiązań ma inne zastosowanie.
- Najlepszy efekt daje pełna ciągłość izolacji i brak mostków cieplnych na łączeniach.
Dlaczego izolacja rur w kotłowni ma znaczenie
W kotłowni nieizolowane przewody działają jak mały, niezamierzony grzejnik. To oznacza, że część energii zamiast trafić do instalacji albo punktów poboru, ogrzewa samo pomieszczenie, a przy dłuższych trasach strat robi się z tego zauważalna suma. Z mojego doświadczenia najwięcej traci się nie na jednym „gołym” fragmencie, tylko na całym zestawie drobiazgów: krótkich odcinkach, kolanach, zaworach, podporach i przejściach przez ściany.
Druga sprawa to bezpieczeństwo. Dobrze dobrana otulina ogranicza ryzyko poparzenia przy przypadkowym dotknięciu rury, a przy instalacjach o wyższej temperaturze zmniejsza też obciążenie cieplne dla elementów w pobliżu. Dochodzi do tego jeszcze kondensacja: gdy izolacja jest zła albo nieszczelna, para wodna może skraplać się na powierzchni i przyspieszać korozję pod osłoną. W praktyce izolacja nie służy więc tylko oszczędnościom, ale też trwałości całej instalacji.
Jeśli kotłownia jest mała i mocno „przeładowana” instalacją, ten efekt czuć szczególnie wyraźnie. Po uporządkowaniu przewodów i domknięciu otulin pomieszczenie przestaje być przegrzane, a serwisowanie układu staje się po prostu wygodniejsze. To prowadzi do najważniejszego pytania: jaką grubość izolacji w ogóle uznać za poprawną.
Jaką grubość otuliny przewidują przepisy
W Polsce podstawą są warunki techniczne dla budynków. W skrócie: dla przewodów centralnego ogrzewania, ciepłej wody i cyrkulacji liczy się przede wszystkim średnica rury oraz właściwości materiału, czyli jego lambda - współczynnik przewodzenia ciepła. Im niższa lambda, tym lepsza izolacyjność i tym cieńsza warstwa może dać podobny efekt.
Poniżej zestawiam minimalne wartości dla materiału o lambda 0,035 W/(m·K). To ważne, bo jeśli wybierzesz produkt o gorszym parametrze, grubość trzeba odpowiednio skorygować. Minimalne wartości nie są też równoznaczne z rozwiązaniem najlepszym projektowo - traktuję je raczej jako bezpieczne minimum, a nie zawsze jako optymalny wybór.
| Rodzaj przewodu lub położenie | Minimalna grubość izolacji przy λ = 0,035 W/(m·K) |
|---|---|
| Średnica wewnętrzna do 22 mm | 20 mm |
| Średnica wewnętrzna od 22 do 35 mm | 30 mm |
| Średnica wewnętrzna od 35 do 100 mm | Grubość równa średnicy wewnętrznej rury |
| Średnica wewnętrzna powyżej 100 mm | 100 mm |
| Przejścia przez ściany i stropy, skrzyżowania przewodów | 50% wartości z odpowiedniego wiersza |
| Przewody w podłodze | 6 mm |
W kotłowni często spotykam jeszcze jeden błąd: ktoś kupuje izolację „na średnicę nominalną”, a nie na realny wymiar zewnętrzny rury. To prosty sposób na niedomknięte łączenia albo zbyt luźną otulinę. Kiedy mam wątpliwość, zawsze mierzę faktyczny przekrój przewodu i dopiero wtedy dobieram materiał. A skoro grubość mamy uporządkowaną, czas przejść do wyboru samej otuliny.

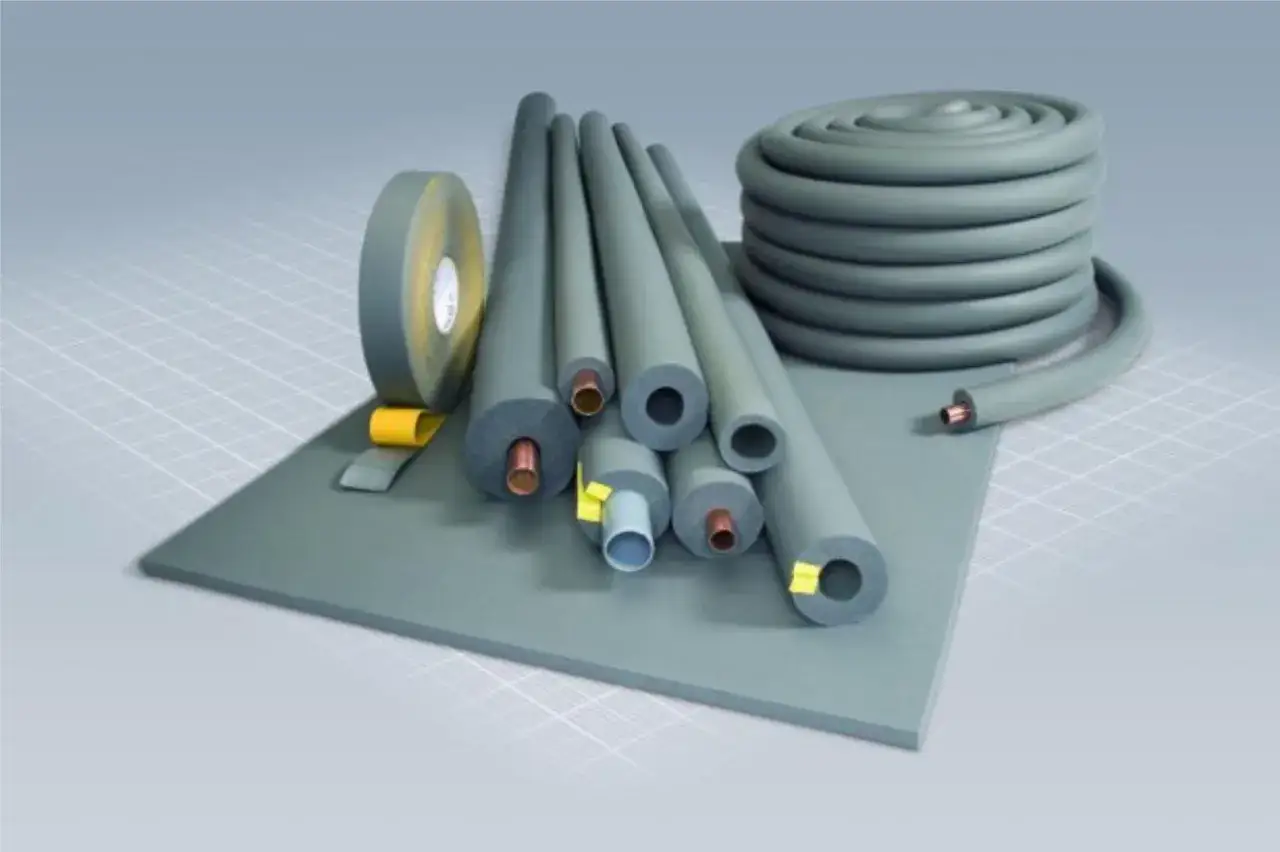

Który materiał sprawdza się najlepiej w kotłowni
Nie ma jednego materiału idealnego do każdego przypadku. Jeśli miałbym uogólnić wybór, powiedziałbym tak: wełna skalna wygrywa tam, gdzie liczy się odporność na temperaturę i ogień, kauczuk elastomerowy tam, gdzie ważna jest szczelność i elastyczność, a pianka PE tam, gdzie budżet jest najważniejszy i warunki są spokojne. W realnej kotłowni często chodzi jednak o mieszankę rozwiązań, a nie o jeden produkt na wszystko.
| Materiał | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Wełna skalna | Gorące przewody, kotłownie z wymaganiami przeciwpożarowymi, miejsca narażone na wyższe temperatury | Wysoka odporność ogniowa, stabilność wymiarowa, dobre tłumienie hałasu, dobre rozwiązanie do płaszcza ochronnego | Wymaga starannego montażu i osłony zewnętrznej; mniej elastyczna niż kauczuk |
| Kauczuk elastomerowy | Gęste instalacje, dużo kolan i kształtek, miejsca, gdzie ważna jest ochrona przed wilgocią | Zamknięta struktura komórkowa, dobra ochrona przed kondensacją, łatwy montaż na krzywiznach | Zwykle droższy od pianki PE; nie jest moim pierwszym wyborem tam, gdzie priorytetem jest ochrona przeciwpożarowa |
| Pianka PE | Proste odcinki w suchym, osłoniętym wnętrzu, przy ograniczonym budżecie | Niska cena, szybki montaż, szeroka dostępność | Słabsza odporność mechaniczna i mniejszy margines bezpieczeństwa przy wyższych temperaturach |
| Systemowe otuliny z płaszczem ochronnym | Widoczne, eksploatowane odcinki, gdzie liczy się trwałość i estetyka | Dobra ochrona mechaniczna, schludny efekt, łatwiejsze utrzymanie porządku w kotłowni | Wyższy koszt niż prosta otulina z pianki |
Jeżeli instalacja pracuje w wyższej temperaturze albo przechodzi przez strefy o większych wymaganiach ppoż., zwykle skłaniam się ku wełnie skalnej. Gdy system jest bardziej „upakowany”, a do tego trzeba ograniczyć kondensację, praktyczny bywa kauczuk. Wybór materiału to jednak dopiero połowa sukcesu, bo nawet najlepsza otulina nie zadziała dobrze, jeśli zostawi się słabe miejsca przy armaturze i łączeniach.
Jak wykonać izolację bez zostawiania mostków cieplnych
Najpierw dobieram właściwy rozmiar i sprawdzam, czy rura jest sucha, czysta oraz odtłuszczona. Potem pilnuję, żeby otulina obejmowała przewód na całej długości i była szczelnie zamknięta na styku wzdłużnym. Mostek cieplny to po prostu miejsce, przez które ciepło ucieka szybciej niż przez resztę izolacji, więc jeden niedomknięty fragment potrafi zniweczyć efekt całego odcinka.
Proste odcinki
Na prostych przewodach liczy się ciągłość. Nie zostawiam luzów, nie ściskam materiału obejmami bardziej niż trzeba i nie liczę na to, że „jakoś się ułoży”. Jeśli otulina jest z klejonym zamknięciem, dokładnie dociskam zakładkę. Jeśli trzeba ją dociąć, robię to równo, bo każda szpara to dodatkowa strata ciepła.
Kolana i trójniki
Na kształtkach najlepiej sprawdzają się prefabrykowane elementy albo starannie docinane segmenty. Właśnie tu najłatwiej o ucieczkę ciepła, bo geometria instalacji przerywa ciągłość izolacji. W praktyce kolana bez dopasowanej otuliny są jednym z najczęstszych powodów, dla których cała kotłownia nadal się przegrzewa mimo „zaizolowanych rur”.
Przeczytaj również: Montaż grzejnika panelowego - Jak uniknąć najczęstszych błędów?
Zawory, pompy i podpory
Armatura, czyli zawory, filtry, odpowietrzniki, pompy i rozgałęzienia, wymaga osobnego podejścia. Niektóre elementy warto zostawić jako osłony zdejmowane, żeby nie utrudniać serwisu. Podpory i obejmy też nie powinny być przypadkowe - jeśli dociskają otulinę, tworzą punkt utraty ciepła i mogą ją po prostu zniszczyć. Przy przejściach przez ściany i stropy pilnuję jeszcze jednego: izolacja ma dojść do samej przegrody, a nie kończyć się kilka centymetrów wcześniej.
Jeśli mam wybrać jedną rzecz, której nie warto przyspieszać, to właśnie staranne domknięcie wszystkich detali. To tam znika większość jakości instalacji. A skoro wiadomo już, jak to zrobić, warto zobaczyć, co w praktyce psuje efekt najczęściej.
Najczęstsze błędy, które psują efekt
- Zbyt cienka otulina - wygląda oszczędnie, ale nie daje oczekiwanego ograniczenia strat.
- Gołe zawory i kolana - często zostają bez osłony, bo są „za trudne” do obudowania.
- Niedomknięte łączenia - nawet mała szczelina robi różnicę, zwłaszcza na długim odcinku.
- Brak płaszcza ochronnego - na widocznych i eksploatowanych fragmentach izolacja szybciej się niszczy.
- Montaż na wilgotnej rurze - zamyka wodę pod materiałem i zwiększa ryzyko korozji pod izolacją.
- Ignorowanie temperatury pracy - materiał dobry do zimnej wody nie zawsze sprawdzi się przy gorącej instalacji grzewczej.
Najbardziej zdradliwy jest błąd ostatni, bo z zewnątrz wszystko może wyglądać poprawnie. Tymczasem materiał po kilku miesiącach pracy może się odkształcić, rozszczelnić albo stracić parametry. Dlatego wybór samej otuliny zawsze powinien iść w parze z realną temperaturą pracy instalacji. To już prowadzi wprost do kwestii kosztów, bo przy tej kategorii to właśnie jakość montażu decyduje, czy oszczędność będzie prawdziwa, czy tylko pozorna.
Ile to kosztuje i kiedy taki wydatek ma sens
Przy obecnych cenach detalicznych najtańsze są zwykle otuliny z pianki PE, a najdroższe kompletne rozwiązania systemowe i grubsze otuliny z wełny skalnej z płaszczem. Orientacyjnie za proste odcinki można przyjąć, że pianka PE kosztuje około 3-6 zł za metr w popularnych małych średnicach, kauczuk elastomerowy około 7-20 zł za metr, a rozwiązania z wełny skalnej i osłoną zewnętrzną potrafią być wyraźnie droższe, zwłaszcza przy większych średnicach i kształtkach.
| Rozwiązanie | Orientacyjny koszt materiału | Dla kogo |
|---|---|---|
| Pianka PE | około 3-6 zł/m | Budżetowe, proste instalacje o umiarkowanej temperaturze |
| Kauczuk elastomerowy | około 7-20 zł/m | Kotłownie z dużą liczbą kształtek i potrzebą dobrej szczelności |
| Wełna skalna z płaszczem | około 10-25+ zł/m | Miejsca o wyższej temperaturze, większych wymaganiach ogniowych i większej trwałości |
| Kształtki do kolan i zaworów | kilkanaście do kilkudziesięciu zł za sztukę | Gdy chcesz uniknąć mostków cieplnych na newralgicznych elementach |
W małej kotłowni sama różnica w cenie materiału bywa niewielka wobec kosztu robocizny, więc nie warto oszczędzać kilkudziesięciu złotych kosztem późniejszych poprawek. Najlepiej traktować izolację jako inwestycję w trwałość całego układu, a nie tylko w estetykę. Jeżeli rury są długie, pracują przez cały sezon i rozgrzewają pomieszczenie bardziej niż trzeba, sens ekonomiczny pojawia się szybciej, niż wielu inwestorów zakłada.
Co sprawdzam przed zamknięciem zabudowy i odbiorem instalacji
Zanim zamknę zabudowę albo uznam pracę za skończoną, robię prostą kontrolę. Sprawdzam, czy izolacja jest ciągła, czy nie ma luk przy kształtkach, czy zawory da się obsłużyć bez demolowania otuliny i czy żaden fragment nie jest dociśnięty przez obejmę albo element mocujący. To właśnie na tym etapie najłatwiej wyłapać rzeczy, które później byłyby już kosztowne do poprawy.
- Czy grubość izolacji odpowiada średnicy rury i warunkom pracy.
- Czy wszystkie połączenia są szczelne i bez szczelin.
- Czy armatura ma osłony zdejmowane tam, gdzie potrzebny będzie serwis.
- Czy rura przy przejściu przez ścianę lub strop nie została odsłonięta.
- Czy materiał nie został zawilgocony ani zgnieciony podczas montażu.
Jeśli te punkty są dopilnowane, izolacja przestaje być tylko dodatkiem, a staje się realnym elementem sprawnej instalacji grzewczej. W dobrze wykonanej kotłowni różnica widać nie od razu, ale bardzo szybko czuć ją w stabilniejszej pracy systemu, niższych stratach i mniejszej liczbie drobnych problemów w eksploatacji.
