Podłączenie rolet zewnętrznych wygląda prosto tylko z daleka. W praktyce trzeba jednocześnie ogarnąć zasilanie, kierunek obrotów silnika, wyłączniki krańcowe i sposób sterowania tak, żeby całość działała płynnie, a instalacja była bezpieczna. W tym artykule pokazuję, jak podłączyć rolety zewnętrzne w układzie z napędem rurowym, co sprawdzić przed pierwszym uruchomieniem i gdzie najczęściej pojawiają się błędy, które później trzeba poprawiać od zera.
Najważniejsze elementy, które trzeba ustawić od razu
- Napęd rolety powinien dostać stałe zasilanie i poprawnie podłączony przewód ochronny.
- W typowym silniku rurowym brązowy i czarny odpowiadają za kierunek ruchu, a niebieski i żółto-zielony za wspólny neutralny oraz uziemienie.
- Łącznik do rolet musi mieć blokadę, żeby nie dało się uruchomić góry i dołu jednocześnie.
- Po podłączeniu trzeba sprawdzić kierunek pracy i ustawić krańcówki, inaczej roleta może dobijać do końca zakresu.
- Jeśli planujesz sterowanie centralne albo smart home, przewidź to już na etapie okablowania.
Co trzeba ustalić przed podłączeniem napędu
Zanim dotknę przewodów, zawsze sprawdzam trzy rzeczy: jaki to jest silnik, jak ma być sterowany i czy instalacja ma już przygotowaną drogę zasilania. To ważne, bo inny układ będzie dla prostego łącznika ściennego, a inny dla centralki, pilota lub modułu smart home. Sama roleta może wyglądać identycznie, ale sposób podłączenia bywa już zupełnie inny.
W praktyce najbezpieczniej założyć, że napęd trzeba podłączyć na stałe do instalacji, przez puszkę i odpowiednie zabezpieczenia, a nie prowizorycznie „na próbę”. Ja zawsze zaczynam też od sprawdzenia dokumentacji konkretnego silnika rurowego, bo to ona rozstrzyga, czy dany model ma klasyczne sterowanie przewodowe, czy dodatkową elektronikę, która zmienia kolejność uruchamiania i programowania.
- Przygotuj tester napięcia i upewnij się, że obwód jest odłączony.
- Sprawdź, czy masz łącznik roletowy z blokadą mechaniczną.
- Ustal, gdzie będzie puszka, rozgałęzienie i dostęp serwisowy.
- Jeśli montujesz kilka rolet, zaplanuj osobne obwody albo sterowanie grupowe już teraz, a nie po tynkach.
Gdy te decyzje są już podjęte, można przejść do schematu połączeń, bo właśnie tam najłatwiej popełnić błąd, którego nie widać na pierwszy rzut oka.

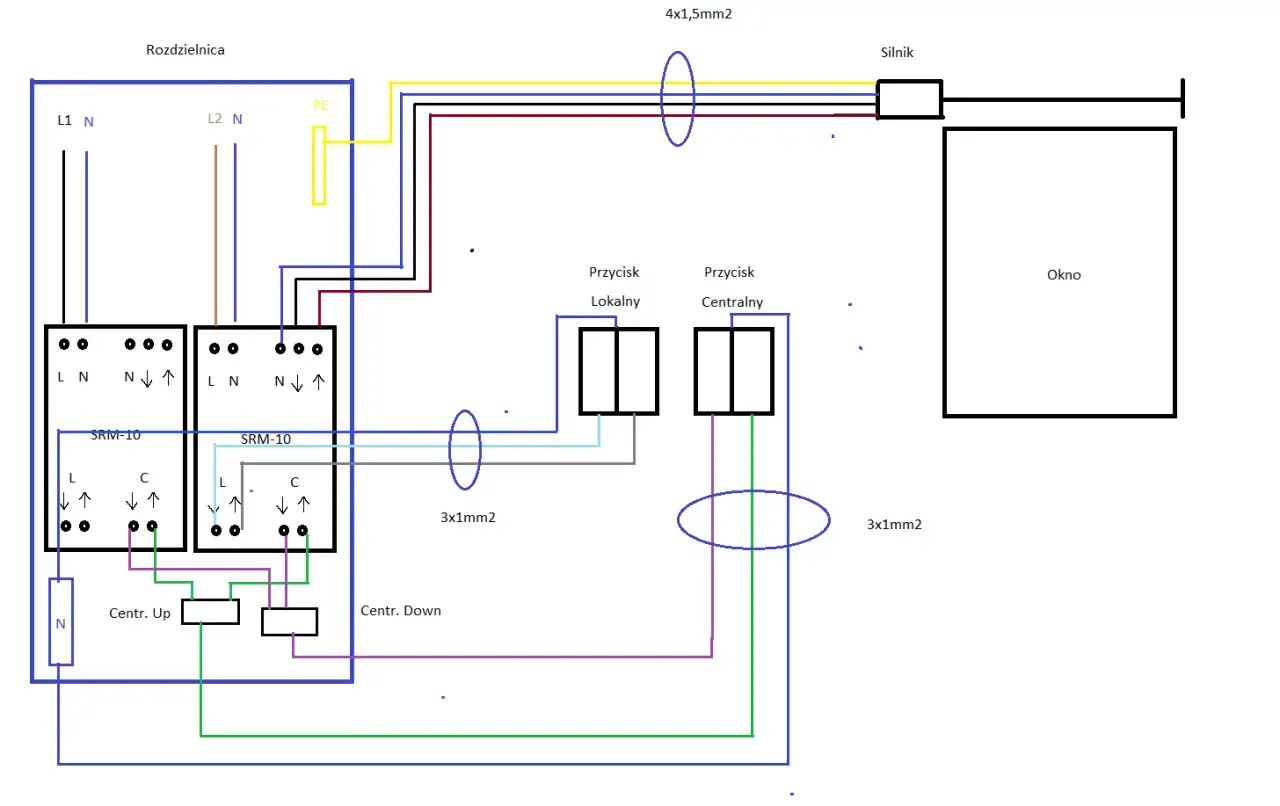

Jak czytać schemat podłączenia przewodów
W najczęściej spotykanym napędzie rurowym wychodzą cztery żyły: brązowa, czarna, niebieska i żółto-zielona. Ich funkcja jest prosta, ale trzeba ją odczytać dokładnie, bo pomylenie przewodów kierunkowych od razu odwróci ruch rolety albo sprawi, że nie będzie reagowała tak, jak oczekujesz.
| Przewód | Funkcja | Co z nim zrobić |
|---|---|---|
| Brązowy | Kierunek ruchu, zwykle jeden z dwóch impulsów sterujących | Podłącz do wyjścia odpowiadającego za jeden kierunek, najczęściej „góra” |
| Czarny | Drugi kierunek ruchu | Podłącz do wyjścia „dół” albo odwrotnie, jeśli kierunek wyjdzie zamieniony |
| Niebieski | Wspólny neutralny | Połącz z przewodem neutralnym instalacji |
| Żółto-zielony | Ochronny przewód uziemiający | Połącz z ochroną PE bez żadnych obejść |
Logika pracy jest taka: łącznik roletowy podaje fazę na jeden z przewodów kierunkowych, a silnik reaguje odpowiednim ruchem. Neutralny i ochronny są prowadzone osobno i nie powinny być traktowane jak przewody sterujące. To dlatego zwykły włącznik światła nie jest dobrym zamiennikiem dla sterowania roletą.
Jeśli po pierwszym uruchomieniu roleta jedzie w przeciwną stronę niż oznaczenia na przycisku, zwykle wystarczy zamienić miejscami przewody odpowiedzialne za kierunek, czyli brązowy i czarny. To prostsze niż rozbieranie połowy instalacji, ale trzeba zrobić to świadomie i tylko przy odłączonym zasilaniu.
Właśnie dlatego poprawny schemat warto rozumieć od razu, zanim przejdzie się do montażu puszek i testów. Następny krok to już sama kolejność prac przy podłączaniu.
Jak wykonać podłączenie krok po kroku
Ja podchodzę do tego w stałej kolejności, bo wtedy łatwiej wyłapać pomyłkę jeszcze przed zamknięciem puszki. Dobrze wykonane podłączenie nie polega na „zapięciu” kilku żył, tylko na sprawdzeniu całego toru: od rozdzielnicy, przez łącznik, aż po silnik rolety.
- Odłącz zasilanie w rozdzielnicy i potwierdź brak napięcia testerem.
- Poprowadź przewody w peszlach lub rurkach instalacyjnych, zostawiając zapas w puszce na późniejszy serwis.
- Połącz przewód ochronny, neutralny i żyły kierunkowe zgodnie ze schematem konkretnego napędu.
- Podłącz łącznik roletowy z blokadą mechaniczną, tak aby nie dało się jednocześnie wywołać obu kierunków.
- Włącz zasilanie i zrób krótki test góra/dół bez doprowadzania rolety do skrajnych położeń.
- Jeśli kierunek jest odwrócony, zamień przewody odpowiedzialne za ruch, a nie cały układ.
- Po pozytywnym teście przejdź do ustawienia krańcówek i dopiero wtedy zamknij puszki oraz osłony.
W instalacjach z kilkoma roletami bardzo pilnuję jeszcze jednej rzeczy: nie robię przypadkowych wspólnych połączeń sterowania, jeśli nie przewidział tego projekt. Niby oszczędza to jeden kabel, ale później komplikuje niezależne sterowanie i diagnostykę awarii.
Po samym podłączeniu instalacji praca jeszcze się nie kończy, bo bez krańcówek roleta nie wie, gdzie ma się zatrzymać. I właśnie to ustawienie robi największą różnicę w codziennym użytkowaniu.
Jak ustawić kierunek pracy i krańcówki
Krańcówki to punkty końcowe, w których silnik zatrzymuje roletę przy pełnym otwarciu i pełnym zamknięciu. Ich zadaniem jest ochrona napędu, pancerza i samej skrzynki rolety. Bez nich napęd może dobijać do końca zakresu zbyt mocno, a przy częstym używaniu szybciej pojawiają się luzy albo nieprzyjemne odgłosy pracy.
Najpierw sprawdź, czy roleta jedzie we właściwą stronę
Pierwszy test robię zawsze krótko. Chodzi o to, żeby od razu zobaczyć, czy przycisk „góra” faktycznie podnosi pancerz, a „dół” go opuszcza. Jeśli jest odwrotnie, nie szukam problemu w całej instalacji, tylko koryguję dwa przewody kierunkowe. To najprostsza i najczystsza poprawka.
Potem ustaw górny i dolny stop
W zależności od modelu napędu regulacja może być ręczna, półautomatyczna albo elektroniczna. Zasada jest jednak podobna: ustawiasz pozycję górną, sprawdzasz ją kilka razy, potem ustawiasz dolną i znowu wykonujesz pełny cykl. Ja wolę robić korekty małymi krokami, bo jedna zbyt duża zmiana potrafi rozwalić cały komfort pracy.
- Ustaw roletę mniej więcej w połowie zakresu, jeśli instrukcja tego wymaga.
- Skoryguj punkt górny tak, by pancerz nie napinał się nadmiernie w skrzynce.
- Skoryguj punkt dolny tak, by roleta domykała się równo, bez ciągnięcia na siłę.
- Po regulacji wykonaj kilka pełnych cykli, bo błędy często wychodzą dopiero po drugim lub trzecim przejeździe.
Przeczytaj również: Fotowoltaika - Jak działa i kiedy się opłaca? Uniknij typowych błędów
Co zrobić, gdy roleta zachowuje się nienaturalnie
Jeśli po uruchomieniu silnik na chwilę rusza i staje, a krańcówki nie były jeszcze programowane, napęd może działać tylko w trybie trzymania przycisku. To nie zawsze oznacza awarię. Czasem po prostu jeszcze nie zakończyłeś procedury ustawiania albo sterownik czeka na pełne zaprogramowanie pozycji końcowych.
W tej sekcji najważniejsze jest jedno: nie zostawiaj rolety bez ustawionych stopów. To właśnie one decydują, czy osłona będzie pracowała cicho i przewidywalnie, czy będzie co chwilę wymagała poprawki. A kiedy już działa poprawnie, zostaje kilka błędów, które najczęściej psują efekt końcowy.
Najczęstsze błędy, które potem kosztują najwięcej czasu
W instalacjach roletowych problemy rzadko biorą się z jednego wielkiego błędu. Zwykle zawodzi drobiazg: źle dobrany łącznik, za mały zapas przewodu, brak testu po podłączeniu albo pominięcie krańcówki. To właśnie te detale później robią największą różnicę.
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Zwykły łącznik bez blokady | Ryzyko nieprawidłowego sterowania i chaosu w kierunku ruchu | Stosuj łącznik roletowy z mechaniczną blokadą |
| Brak przewodu ochronnego | Spadek bezpieczeństwa całej instalacji | Nie pomijaj żółto-zielonego i sprawdź ciągłość PE |
| Pomylenie przewodów kierunkowych | Roleta jedzie odwrotnie niż opis na przycisku | Po teście zamień tylko przewody odpowiedzialne za kierunek |
| Brak zapasu przewodu w puszce | Trudniejszy serwis i większa szansa na uszkodzenie połączeń | Zostaw rezerwę i prowadź kabel w peszlu |
| Test bez ustawionych krańcówek | Dobijanie do końca zakresu i gorsza kultura pracy | Najpierw kierunek, potem stop, dopiero potem pełne cykle |
| Łączenie kilku rolet bez projektu | Problemy z niezależnym sterowaniem i diagnozą awarii | Przewiduj osobne obwody albo plan sterowania grupowego |
Najbardziej zdradliwy jest błąd, którego nie widać od razu. Instalacja może ruszyć poprawnie, a dopiero po kilku dniach wyjdzie, że przewód jest za krótki, kierunek odwrócony albo krańcówka ustawiona zbyt agresywnie. Dlatego ja zawsze traktuję pierwszy test jako część montażu, a nie jako luźną próbę „czy działa”.
To prowadzi do ostatniej rzeczy, o której wiele osób zapomina na etapie planowania, a potem bardzo żałuje.
Co przewidzieć, jeśli rolety mają działać wygodnie przez lata

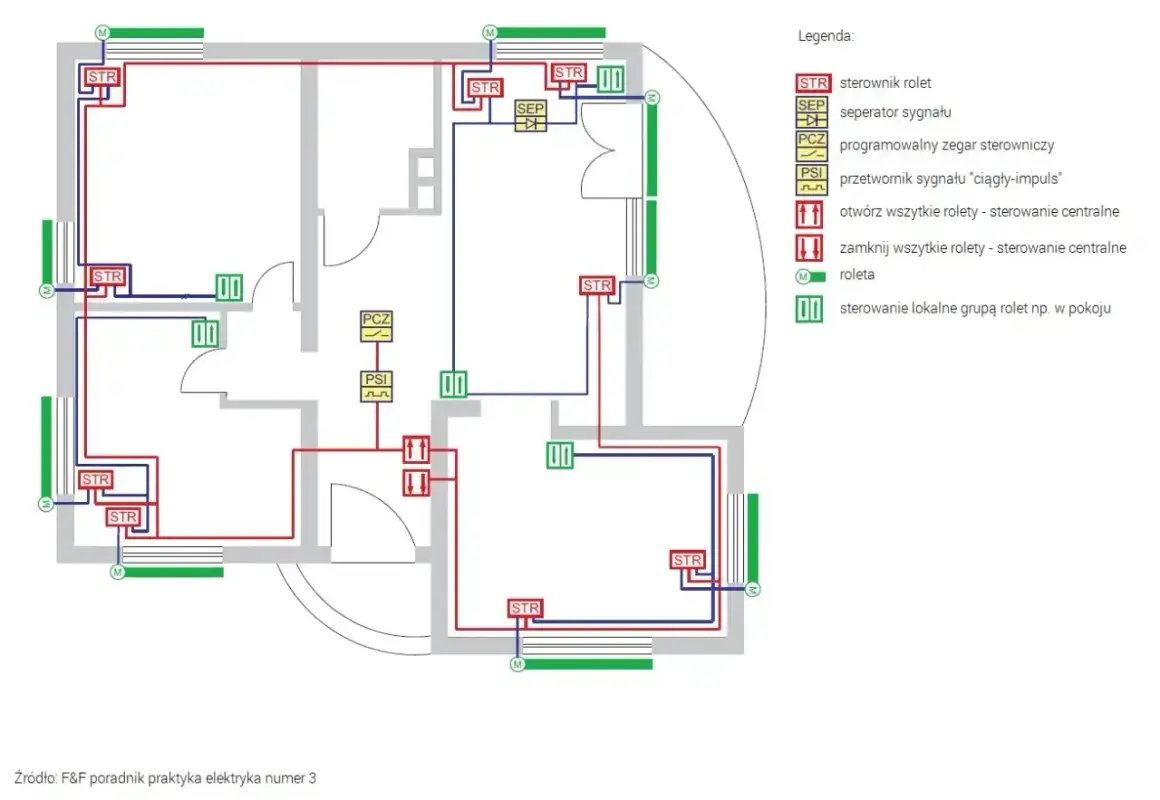

Jeżeli instalacja jest jeszcze na etapie budowy albo remontu, najbardziej opłaca się myśleć nie tylko o samym podłączeniu, ale o przyszłym sposobie sterowania. Ja przy takich projektach zawsze pytam, czy inwestor chce tylko lokalny przycisk, czy od razu zakłada także sterowanie centralne, harmonogramy albo integrację ze smart home. Różnica w okablowaniu i puszkach bywa niewielka na starcie, a później oszczędza sporo kucia i przeróbek.
W praktyce dobrze działa podejście zachowawcze: zostawić sensowny zapas przewodów, prowadzić je w rurkach, przewidzieć dostęp do puszek i nie zamykać sobie drogi do rozbudowy. Jeśli dziś montujesz jedną roletę, a jutro chcesz spiąć kilka w grupę, to właśnie te dodatkowe centymetry przewodu i właściwie dobrane miejsce na sterownik robią największą różnicę.
Jeśli mam wskazać jedną rzecz, którą najczęściej warto zrobić „na zapas”, to jest nią przygotowanie instalacji pod przyszłe moduły sterujące, a nie samo dokręcenie przycisku na ścianie. Dobrze wykonane podłączenie rolet zewnętrznych nie kończy się na tym, że silnik drgnie po wciśnięciu klawisza. Kończy się dopiero wtedy, gdy ruch jest pewny, krańcówki ustawione, a cała instalacja zostawia jeszcze margines na późniejszą rozbudowę.
