Najważniejsze decyzje przy doborze przewodu AC do PV
- Po stronie AC liczy się przede wszystkim prąd falownika, długość trasy i sposób prowadzenia kabla, a nie sama moc paneli.
- W instalacjach jednofazowych najczęściej pojawia się przewód 3-żyłowy, a w trójfazowych 5-żyłowy.
- Na krótkich odcinkach często wystarcza 3x4 mm² lub 5x2,5 mm², ale dłuższa trasa zwykle wymaga większego przekroju.
- Zbyt cienki kabel nie tylko grzeje się bardziej, lecz także może podbijać napięcie na wyjściu falownika.
- Do domu, gruntu i strefy narażonej na uszkodzenia mechaniczne wybieram inne rozwiązania niż do krótkiego odcinka wewnątrz budynku.
Jak działa przewód AC w instalacji fotowoltaicznej
Po stronie DC przewody łączą moduły z falownikiem, ale po stronie AC zaczyna się już zwykła instalacja zasilająca budynek. To właśnie tutaj energia z falownika trafia do rozdzielnicy, zabezpieczeń i dalej do sieci domowej albo do punktu przyłączenia. W praktyce oznacza to, że przewód AC musi spełnić wymagania typowe dla instalacji elektrycznej: odpowiednią obciążalność prądową, właściwą izolację, odporność na warunki montażu i sensowny zapas bezpieczeństwa.
Najważniejsza różnica jest prosta: na DC zwykle myśli się o kablu solarnym, a na AC o przewodzie instalacyjnym dobranym do prądu i środowiska pracy. Ja zawsze sprawdzam najpierw, czy mówimy o falowniku jednofazowym, czy trójfazowym, bo od tego zależy liczba żył, prąd na przewodzie i późniejszy przekrój. W instalacji 1-fazowej przewód ma zwykle 3 żyły, a w 3-fazowej 5 żył, czyli L1, L2, L3, N i PE.
To rozróżnienie brzmi banalnie, ale w praktyce od niego zaczyna się cały sens doboru. Jeśli ten punkt jest jasny, łatwiej przejść do przekroju i typu kabla, a to właśnie tam najczęściej robi się kosztowne błędy.

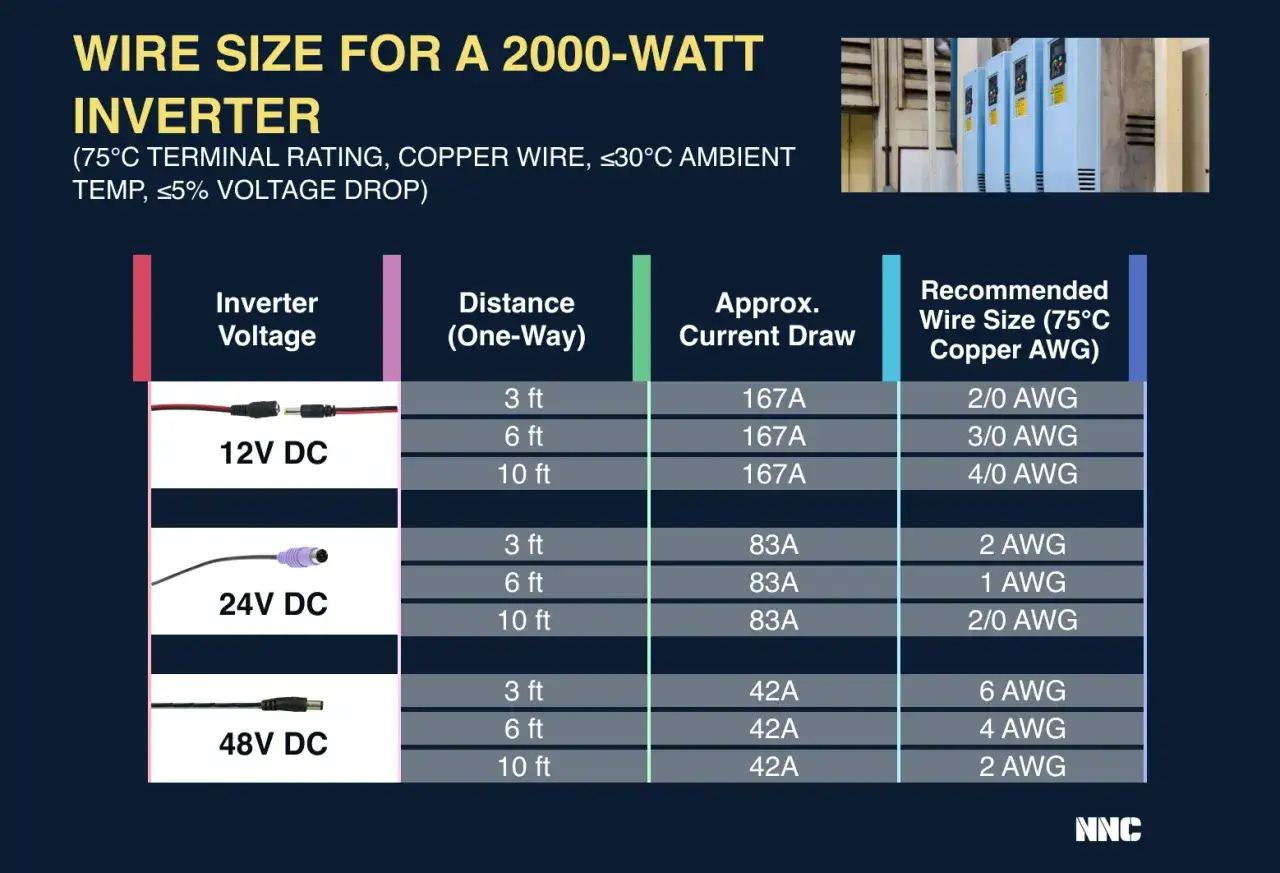

Jak dobrać przekrój kabla AC bez zgadywania
Najbezpieczniej dobierać przekrój nie po samej mocy instalacji, lecz po prądzie wyjściowym falownika, długości trasy i dopuszczalnym spadku napięcia. W uproszczeniu: im większy prąd i im dłuższy odcinek, tym większy przekrój potrzebny, żeby ograniczyć straty i nagrzewanie. Trzeba też pamiętać, że przy trójfazie prąd rozkłada się na trzy fazy, więc ten sam falownik potrafi pracować na znacznie mniejszym obciążeniu żył niż urządzenie jednofazowe o podobnej mocy.
Przy orientacyjnym doborze pomocny jest prosty punkt odniesienia. Dla jednofazowego falownika 5 kW prąd po stronie AC to około 22 A, więc 3x4 mm² bywa rozsądnym minimum, a przy dłuższym odcinku częściej kończy się na 3x6 mm². Dla trójfazowego falownika 10 kW prąd na fazę wynosi mniej więcej 14-15 A, więc 5x2,5 mm² może wystarczyć na krótkiej trasie, ale 5x4 mm² daje większy komfort, zwłaszcza gdy kabel idzie w cieplejszym miejscu albo w wiązce z innymi przewodami.
| Moc falownika | Fazy | Prąd orientacyjny | Typowy punkt startowy | Kiedy zwiększam przekrój |
|---|---|---|---|---|
| 3 kW | 1-faza | ok. 13 A | 3x2,5 mm² | Długa trasa, wysoka temperatura otoczenia, prowadzenie w ociepleniu |
| 5 kW | 1-faza | ok. 22 A | 3x4 mm² | Odcinek dłuższy niż kilka-kilkanaście metrów lub trudne warunki montażu |
| 6-8 kW | 3-fazy | ok. 9-12 A na fazę | 5x2,5 mm² | Gdy trasa jest długa, kabel biegnie w podwyższonej temperaturze albo w kanałach z innymi przewodami |
| 10-12 kW | 3-fazy | ok. 14-18 A na fazę | 5x4 mm² | Przy dłuższych odcinkach, większym obciążeniu lub wymaganiu niższego spadku napięcia |
To są punkty odniesienia, a nie gotowy projekt. Jeśli kalkulacja pokazuje, że sam odcinek AC zbliża się do około 2-3% spadku napięcia, zwykle zwiększam przekrój albo szukam krótszej trasy. Jeśli trasa biegnie przez poddasze, peszel, ścianę z ociepleniem albo razem z innymi kablami, obciążalność spada i trzeba to uwzględnić. Z mojego doświadczenia właśnie ten szczegół decyduje, czy instalacja pracuje stabilnie, czy po kilku miesiącach zaczyna łapać niepotrzebne wyłączenia przy wyższym napięciu w sieci.
Gdy przekrój jest policzony z głową, sensownie jest przejść do samego typu przewodu, bo materiał i izolacja są w praktyce równie ważne jak liczba milimetrów kwadratowych.
Jaki typ przewodu sprawdza się najlepiej po stronie AC
W instalacjach PV na AC nie szukam „magicznego” kabla fotowoltaicznego, tylko przewodu dopasowanego do warunków trasy. Najczęściej spotykam kilka rodzin rozwiązań i każda ma swoje miejsce. Do prowadzenia w ziemi, w kanałach lub na zewnątrz dobrze sprawdzają się kable instalacyjne w klasie odpowiedniej do takich warunków, zwykle z miedzianymi żyłami i powłoką odporną mechanicznie. Do wnętrz, gdzie liczy się lepsza odporność pożarowa, sens mają wersje bezhalogenowe.
| Typ przewodu | Gdzie ma sens | Atuty | Ograniczenia |
|---|---|---|---|
| YKY | Trasy zewnętrzne, ziemia, kanały, odcinki między falownikiem a budynkiem | Popularny, wytrzymały, dobrze znosi trudniejsze warunki | Sztywniejszy niż przewody elastyczne, wymaga poprawnego prowadzenia i zakończeń |
| N2XH | Wnętrza budynków, miejsca o podwyższonych wymaganiach pożarowych | Lepsze właściwości w razie pożaru, niska emisja dymu, dobra opcja do budynków | Zwykle droższy, nie jest wyborem „uniwersalnym” do każdej trudnej trasy mechanicznej |
| H07RN-F | Krótkie, elastyczne połączenia i miejsca, gdzie potrzebna jest większa giętkość | Wygodny w montażu, odporny na zginanie | Nie traktuję go jako automatycznie najlepszego przewodu do długich, stałych tras w gruncie |
W praktyce najważniejsze jest dopasowanie przewodu do miejsca pracy, a nie do samej etykiety „PV”. Patrzę przy tym także na klasę napięciową, bo w instalacjach tego typu często poruszam się między przewodami 450/750 V a 0,6/1 kV, zależnie od trasy i sposobu ułożenia. Jeżeli odcinek idzie przez budynek, zwracam uwagę na zachowanie w razie pożaru i sposób prowadzenia. Jeżeli kabel wychodzi na zewnątrz lub do ziemi, ważniejsza staje się odporność mechaniczna i poprawna ochrona trasy. Dla inwestora najgorszy scenariusz to zakup kabla „na wszelki wypadek”, który w ogóle nie pasuje do warunków montażu.
Dobry typ przewodu to dopiero połowa sukcesu, bo równie dużo psuje montaż, zabezpieczenia i sama trasa prowadzenia.
Ochrona i prowadzenie trasy robią większą różnicę, niż się wydaje
Nawet poprawnie dobrany przewód nie uratuje instalacji, jeśli trasa jest prowadzona bez logiki. Kabel AC nie powinien leżeć w miejscach, gdzie stale się nagrzewa, być przygnieciony, mocno zaginany albo prowadzony razem z wiązkami, które podnoszą temperaturę pracy. Im wyższa temperatura otoczenia i im gorsza wentylacja, tym niższa dopuszczalna obciążalność przewodu. To właśnie dlatego ten sam przekrój w jednym miejscu działa bez problemu, a w innym okazuje się za słaby.
Po stronie zabezpieczeń patrzę przede wszystkim na trzy rzeczy: zabezpieczenie nadprądowe dopasowane do falownika i kabla, poprawnie dobrany wyłącznik różnicowoprądowy zgodnie z dokumentacją urządzenia oraz ochronę przeciwprzepięciową tam, gdzie projekt ją przewiduje. W PV nie warto zgadywać na ślepo, bo wymagania producenta falownika i projekt elektryczny mają tu większe znaczenie niż internetowe „zwykle daje się…”.
- Nie prowadzę przewodu w ciasnej pętli, bo pogarsza to odprowadzanie ciepła i utrudnia serwis.
- Unikam wspólnego prowadzenia z gorącymi instalacjami, zwłaszcza w strefach poddasza i rozdzielnic.
- Stawiam na czytelne zakończenia, bo luźny styk przy dużym prądzie potrafi robić więcej szkód niż sam zbyt mały przekrój.
- Oddzielam trasę AC od DC, żeby ograniczyć bałagan instalacyjny i ułatwić późniejszą diagnostykę.
- Sprawdzam warunki zewnętrzne, jeśli kabel ma wyjść poza budynek, zejść do gruntu albo przejść przez elementy konstrukcyjne.
To właśnie na tym etapie wychodzi różnica między poprawną instalacją a taką, która tylko „działa na papierze”. A kiedy trasa i zabezpieczenia są już sensownie ułożone, można wrócić do pytań, które najczęściej obnażają błędy popełniane przy zakupie.
Najczęstsze błędy przy doborze przewodu AC
Największy błąd, który widzę, to wybór kabla wyłącznie pod moc instalacji, bez uwzględnienia długości trasy. Inwestorzy często zakładają, że jeśli falownik ma 10 kW, to „jakiś 5x2,5 mm²” będzie zawsze dobry. Bywa, że jest wystarczający na krótkim odcinku, ale przy dłuższej trasie robi się zbyt duży spadek napięcia i falownik zaczyna pracować mniej stabilnie. Taki problem nie zawsze widać od razu, bo objawia się dopiero przy wysokim napięciu w sieci albo w ciepły dzień.
Drugi częsty błąd to ignorowanie sposobu prowadzenia kabla. Ten sam przekrój w wolnej przestrzeni i w ociepleniu to nie to samo. Do tego dochodzi zbyt ciasne upakowanie przewodów w jednej trasie, brak zapasu przy podłączeniach i niedopasowanie do warunków zewnętrznych. Jeśli kabel ma leżeć w ziemi, a wybrano wersję nieprzeznaczoną do takiego montażu, oszczędność jest tylko pozorna.
W praktyce zwracam też uwagę na błędy bardziej „elektryczne” niż zakupowe:
- za słabe lub źle dobrane zaciski na końcówkach,
- mieszanie materiałów bez odpowiednich elementów przejściowych,
- pomijanie korekty obciążalności dla temperatury i grupowania przewodów,
- brak uwzględnienia możliwego wzrostu napięcia na wyjściu falownika,
- prowadzenie trasy tak, że serwis później wymaga rozbierania połowy zabudowy.
Każdy z tych błędów da się naprawić na etapie projektu, a znacznie trudniej po montażu. Dlatego przed zakupem wolę dopiąć szczegóły niż później ratować instalację większym przekrojem „na ślepo”.
Co sprawdzić przed zakupem, żeby nie przepłacić i nie poprawiać po montażu
Przed zamówieniem przewodu zawsze zbieram kilka prostych danych: moc i fazowość falownika, długość trasy od inwertera do punktu przyłączenia, sposób prowadzenia kabla, temperaturę otoczenia oraz to, czy odcinek idzie przez budynek, na zewnątrz czy do ziemi. Bez tych informacji łatwo kupić kabel zbyt cienki albo niepotrzebnie przewymiarowany. Oba błędy kosztują, tylko w inny sposób.
- Sprawdź, czy liczysz po stronie mocy falownika AC, a nie tylko po mocy modułów.
- Poproś o obliczenie spadku napięcia dla realnej długości trasy.
- Ustal, czy przewód będzie prowadzony w ścianie, w korycie, w ziemi czy na zewnątrz.
- Zweryfikuj, czy instalator uwzględnia temperaturę i grupowanie z innymi kablami.
- Upewnij się, że przekrój pasuje nie tylko do pracy ciągłej, ale też do warunków montażu i zabezpieczeń.
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: dobry przewód AC w PV to nie ten „najgrubszy”, tylko ten, który ma właściwy przekrój, właściwą izolację i sensownie poprowadzoną trasę. Wtedy instalacja pracuje ciszej, stabilniej i bez niepotrzebnych strat, a to w fotowoltaice naprawdę robi różnicę.
