Dobrze dobrana kaseta rolety zewnętrznej decyduje nie tylko o wyglądzie elewacji, ale też o tym, czy pancerz będzie zwijał się płynnie, cicho i bez zbędnego oporu. W praktyce najwięcej zależy od tego, jak czytać wymiary skrzynki, jak je zmierzyć i kiedy lepiej wybrać większą obudowę zamiast liczyć na „na styk”. Poniżej rozkładam ten temat na proste elementy, tak żeby łatwiej było porównać systemy i uniknąć kosztownej pomyłki.
Najważniejsze liczby i zasady doboru kasety
- Wymiary kasety bywają oznaczeniem handlowym, a nie dokładnym wymiarem co do milimetra.
- W praktyce spotyka się skrzynki o wysokości około 13,5–20,5 cm, a w systemach nadstawnych nawet około 25,5 cm.
- Oznaczenia 137, 150, 165, 180 i 205 często opisują rodzinę produktu, ale rzeczywisty wymiar może się różnić od nazwy.
- Na dobór skrzynki wpływają nie tylko szerokość okna, lecz także wysokość pancerza, rodzaj napędu, średnica rury nawojowej i dostępna głębokość zabudowy.
- Zbyt mała kaseta zwykle oznacza ciaśniejsze nawojenie, większe obciążenie mechanizmu i gorszą kulturę pracy rolety.
Co naprawdę oznacza wymiar kasety rolety zewnętrznej
Najpierw porządkuję najważniejszą rzecz: w branży osłon okiennych „wymiar kasety” nie zawsze oznacza dokładny, fizyczny wymiar podany co do milimetra. Często jest to nazwa serii lub rozmiaru handlowego, który dopiero w karcie technicznej otrzymuje realny wymiar zewnętrzny. To właśnie dlatego kaseta opisywana jako 137 może w praktyce mieć trochę inne wymiary niż sugeruje sama liczba.
Ja patrzę na to tak: nazwa modelu pomaga wstępnie zorientować się w systemie, ale dopiero dokumentacja techniczna mówi, czy dana skrzynka ma być rozumiana jako 137×137 mm, 150×150 mm, czy jako inny, rzeczywisty gabaryt. Różnica bywa niewielka, ale przy montażu ma znaczenie. Gdy obudowa ma trafić we wnękę, kilka milimetrów potrafi zdecydować o tym, czy roleta wejdzie bez przeróbek.
| Pojęcie | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| Rozmiar handlowy | Nazwa rodziny produktu, np. 137, 150, 165, 180, 205 | Nie zakładaj, że to dokładny wymiar zewnętrzny |
| Wymiar rzeczywisty | Fizyczny gabaryt kasety podany w specyfikacji | To ten parametr decyduje o dopasowaniu do otworu |
| Wymiar montażowy | Przestrzeń potrzebna do osadzenia całego systemu | Uwzględnia nie tylko skrzynkę, ale też prowadnice i serwis |
Ten rozdział między nazwą a rzeczywistym wymiarem jest ważny zwłaszcza wtedy, gdy porównujesz kilka ofert. Jeśli ktoś patrzy wyłącznie na sam numer kasety, może łatwo przeoczyć różnice konstrukcyjne. I właśnie dlatego kolejny krok zawsze zaczynam od pomiaru, nie od katalogu.

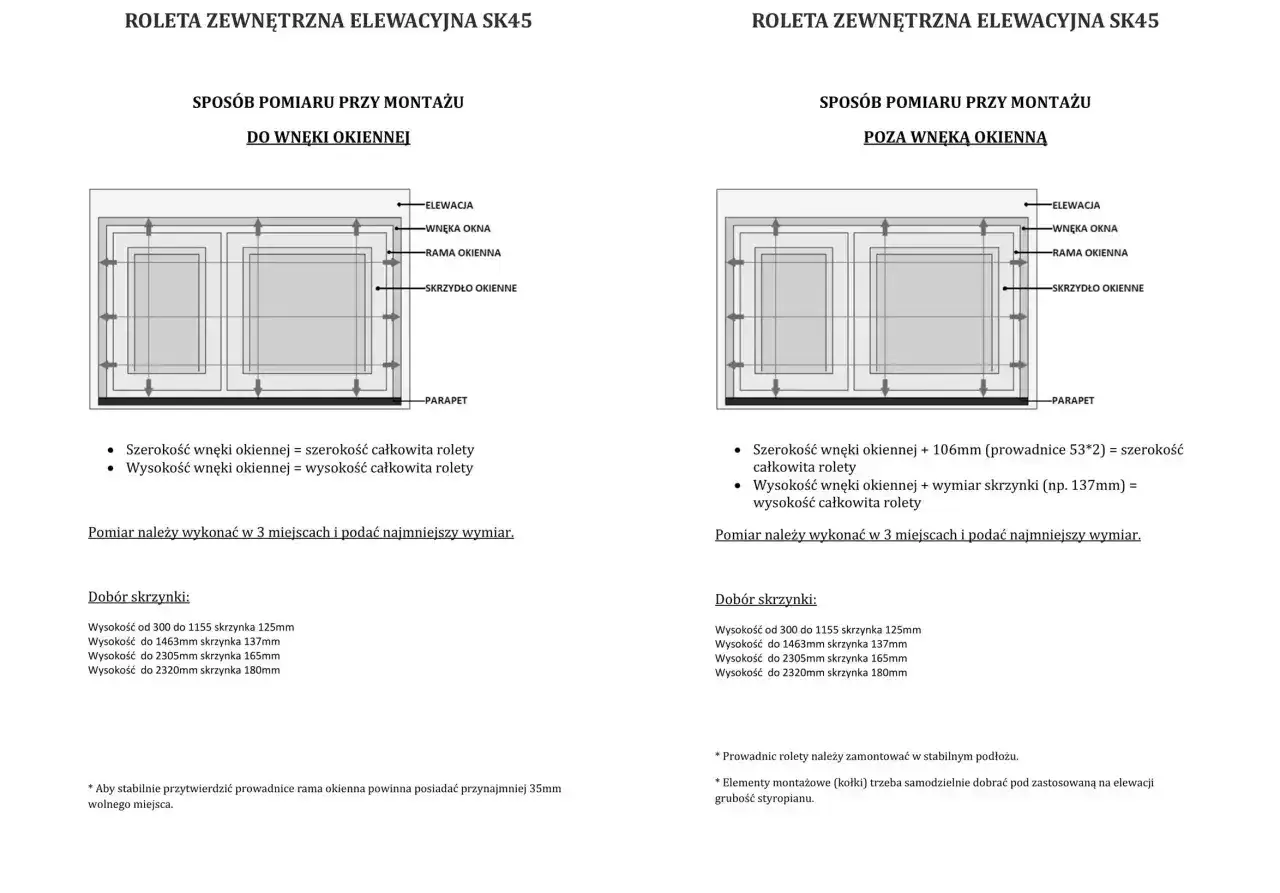

Jak odczytać specyfikację i poprawnie zmierzyć miejsce na roletę
Przy doborze rolety zewnętrznej nie wystarczy zmierzyć samego okna. Trzeba sprawdzić szerokość, wysokość i głębokość miejsca montażu, a przy wnękach nierównych - przyjąć najmniejszy wymiar. To zasada prosta, ale często pomijana, bo na papierze wszystko wygląda bardziej regularnie niż w rzeczywistości.
Ja polecam przejść przez pomiar w trzech krokach:
- Zmierz szerokość w kilku punktach i zapisz najmniejszą wartość.
- Sprawdź wysokość otworu oraz miejsce nad nim, bo skrzynka musi się tam zmieścić bez kolizji.
- Oceń głębokość wnęki i przestrzeń potrzebną na kasetę, prowadnice oraz ewentualny dostęp serwisowy.
Jeśli masz roletę podtynkową, głębokość nadproża jest równie ważna jak sam wymiar okna. Przy systemach natynkowych liczy się natomiast to, czy kaseta nie będzie wystawała zbyt mocno i czy nie zablokuje skrzydła okiennego albo żaluzji wewnętrznych. W praktyce dobrze jest też sprawdzić, czy ściana i ościeże są równe, bo nierówności potrafią zjeść więcej miejsca niż sam wymiar katalogowy.
| Co mierzę | Dlaczego to ważne | Typowy błąd |
|---|---|---|
| Szerokość wnęki | Decyduje o doborze prowadnic i szerokości całej rolety | Pomiar tylko w jednym miejscu |
| Wysokość otworu | Wpływa na miejsce dla pancerza i skrzynki | Nieuwzględnienie skrajnych punktów |
| Głębokość wnęki | Określa, czy kaseta zmieści się bez kolizji z elewacją | Ocenianie tylko po szerokości okna |
| Przestrzeń serwisowa | Ułatwia późniejszy dostęp do rewizji i napędu | Zabudowa zbyt ciasna, bez zapasu |
W kartach technicznych spotyka się też informację o wysokości skrzynki bez prowadnic. To nie jest detal dla projektanta, tylko konkret, który mówi, ile miejsca obudowa zajmie po montażu. Kiedy rozumiem te trzy wymiary, przejście do wyboru konkretnego systemu jest już dużo prostsze.
Co najbardziej zmienia rozmiar kasety
Nie każda roleta zewnętrzna potrzebuje takiej samej obudowy. Najmocniej wpływają na to parametry samego pancerza, wymiary okna, sposób napędu i konstrukcja systemu. W praktyce kaseta ma po prostu pomieścić zwinięty pancerz, wał nawojowy i osprzęt, więc im większy lub cięższy układ, tym większej skrzynki zwykle trzeba.
| Czynnik | Wpływ na kasetę | Co to oznacza dla użytkownika |
|---|---|---|
| Wysokość rolety | Wyższy pancerz wymaga więcej miejsca na zwinięcie | Przy dużych przeszkleniach kaseta rośnie szybciej niż się wydaje |
| Szerokość skrzydła | Szersza roleta zwykle potrzebuje stabilniejszego nawoju | Możliwe większe gabaryty i większa masa całego zestawu |
| Typ profilu lameli | Profil ALU 39, ALU 45 czy PVC 37 daje różne wymagania przestrzenne | Ten sam otwór może wymagać innej skrzynki w dwóch systemach |
| Średnica rury nawojowej | Większa rura poprawia pracę przy większych roletach | Napęd i skrzynka mogą wymagać większego zapasu miejsca |
| Rodzaj sterowania | Napęd elektryczny zajmuje więcej przestrzeni niż prosty zwijacz taśmy | W planach na automatykę lepiej przewidzieć to od razu |
| Moskitiery i dodatki | Każdy dodatkowy element zwiększa wymagania konstrukcyjne | Warto uwzględnić je już na etapie projektu |
W dużych przeszkleniach spotyka się rolety o szerokości sięgającej 3,8-3,9 m i powierzchni dochodzącej nawet do 6-9 m², ale to zawsze zależy od konkretnego systemu i konfiguracji. To dobry przykład, że jedna elewacja może wymagać kilku różnych kaset, a nie jednego „uniwersalnego” rozmiaru. Taka różnorodność jest normalna, nie świadczy o błędzie projektu.
Jakie wymiary kaset spotyka się najczęściej
W praktyce najczęściej przewijają się obudowy o wymiarach 137×137 mm, 150×150 mm, 165×165 mm, 180×180 mm i 205×205 mm. W innych liniach produktowych można trafić także na wysokości rzędu 155 mm, 181 mm i 220 mm. Z mojego punktu widzenia najważniejsze jest nie samo zapamiętanie liczb, tylko zrozumienie, do jakiego typu okna i obciążenia są one zwykle przypisane.
| Przykładowy rozmiar | Kiedy bywa stosowany | Praktyczny komentarz |
|---|---|---|
| 137×137 mm | Mniejsze okna, lżejsze konfiguracje, ograniczone miejsce | Dobra opcja, gdy liczy się kompaktowość |
| 150×150 mm | Małe i średnie okna, systemy wymagające nieco większego zapasu | Często sensowny kompromis między gabarytem a funkcją |
| 165×165 mm | Bardzo częsty wybór w domach jednorodzinnych | Rozmiar, który zwykle dobrze znosi codzienne użytkowanie |
| 180×180 mm | Większe okna i cięższe pancerze | Lepszy zapas przy wyższych roletach |
| 205×205 mm lub około 220 mm wysokości | Duże przeszklenia, mocniejsze napędy, szersze systemy | Wybór bezpieczniejszy technicznie, gdy liczy się stabilność pracy |
Jeżeli ktoś pyta mnie, kiedy wybrać mniejszą kasetę, a kiedy większą, odpowiadam krótko: mniejsza ma sens przy ograniczeniach przestrzennych i mniejszych skrzydłach, większa daje lepszy zapas przy dużych oknach i automatyce. To nie jest wyłącznie decyzja estetyczna. Zbyt mała obudowa może wyglądać ładniej na rzucie, ale gorzej pracować po montażu.
Najczęstsze błędy, które potem kosztują poprawki
Najwięcej problemów widzę wtedy, gdy inwestor albo wykonawca zakłada, że „jakoś się zmieści”. Przy roletach zewnętrznych to zwykle kończy się dopasowaniem na siłę, poprawkami w ościeżu albo kompromisem, który psuje estetykę i pracę systemu. Lepiej od razu wyłapać najczęstsze pomyłki.
- Traktowanie oznaczenia katalogowego jak wymiaru rzeczywistego - to najprostsza droga do złego dopasowania.
- Pomiar tylko w jednym punkcie - przy krzywych wnękach rozjazd bywa większy, niż wygląda na pierwszy rzut oka.
- Nieuwzględnienie napędu - silnik i osprzęt wymagają dodatkowego miejsca.
- Wybór zbyt małej kasety „dla wyglądu” - estetyka nie może rozwalać pracy mechanizmu.
- Brak myślenia o serwisie - jeśli nie ma dostępu do rewizji, późniejsze naprawy stają się niepotrzebnie trudne.
- Ignorowanie przyszłej automatyzacji - dziś wystarcza wersja ręczna, ale za rok możesz chcieć sterowania elektrycznego.
W praktyce największą oszczędnością jest nie cena samej kasety, tylko brak przeróbek po montażu. Dlatego przy zamówieniu zawsze sprawdzam, czy system jest przewidziany pod konkretny pancerz, konkretny napęd i konkretny sposób zabudowy. To trzy różne rzeczy, które bardzo często wrzuca się do jednego worka.
Co sprawdzić przed złożeniem zamówienia na roletę
Jeśli chcesz podjąć decyzję bez zgadywania, trzymaj się prostego zestawu kontrolnego. Najpierw porównaj rzeczywisty wymiar skrzynki z dostępnym miejscem montażowym. Potem sprawdź, czy system przewiduje Twój typ pancerza, napędu i ewentualnej moskitiery. Na końcu upewnij się, że rewizja będzie dostępna także po wykończeniu elewacji lub wnęki.
- Rzeczywisty wymiar kasety, a nie tylko nazwę handlową.
- Wysokość i szerokość otworu w kilku punktach.
- Głębokość miejsca pod skrzynkę i prowadnice.
- Typ napędu: ręczny, elektryczny albo przygotowanie pod automatykę.
- Rodzaj pancerza i jego wpływ na wielkość nawoju.
- Dostęp serwisowy po zabudowie.
Jeżeli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: przy roletach zewnętrznych lepiej wybrać kasetę z rozsądnym zapasem niż walczyć z obudową dobraną „na styk”. Tylko wtedy osłona okienna będzie wyglądała dobrze, ale też pracowała tak, jak powinna - bez ocierania, bez niepotrzebnego hałasu i bez niespodzianek przy montażu.
