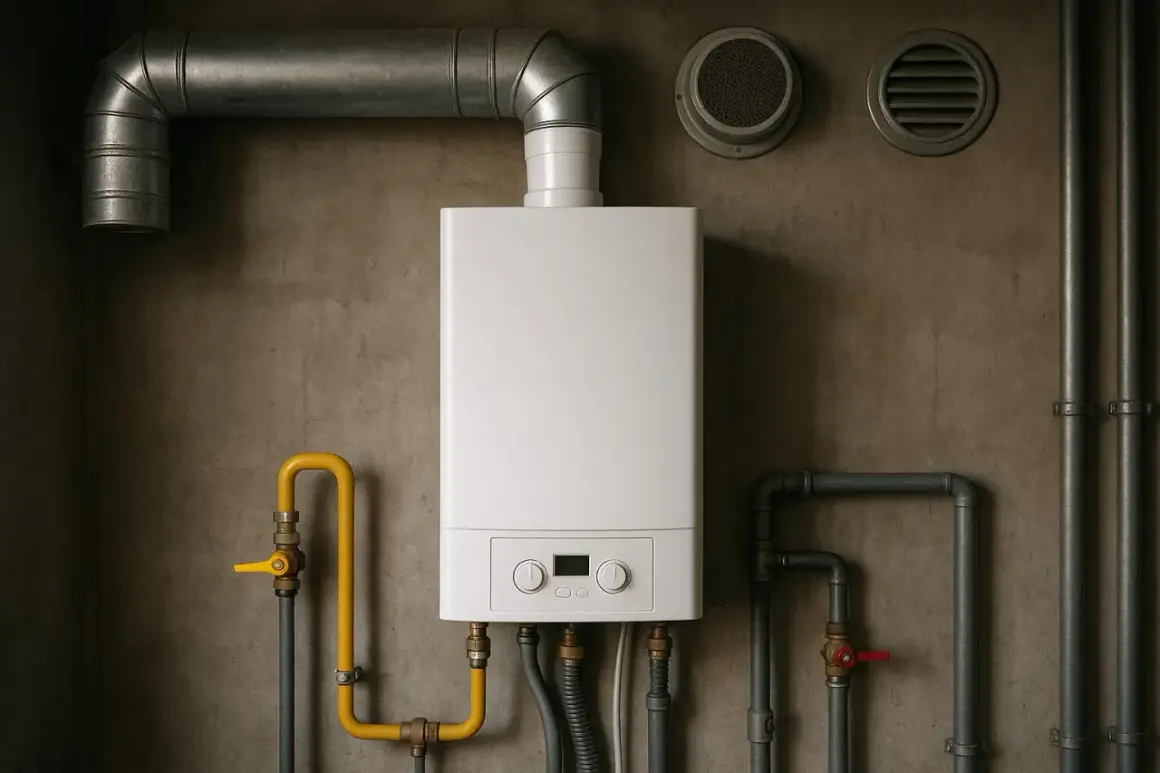

W kotłowni gazowej z zamkniętą komorą spalania najważniejsze są trzy rzeczy: osobny tor dla spalin, prawidłowa wymiana powietrza w pomieszczeniu i zgodność z warunkami technicznymi budynku. To temat, w którym łatwo pomylić wentylację samej kotłowni z doprowadzeniem powietrza do palnika, a to szybko prowadzi do błędów projektowych i problemów przy odbiorze. Poniżej rozkładam to na konkretne wymagania, proste zasady do sprawdzenia i typowe pułapki, które widzę najczęściej.
Najważniejsze wymagania w skrócie
- Zamknięta komora spalania odcina palnik od powietrza z pomieszczenia, ale nie zwalnia z obowiązku zapewnienia wentylacji samej kotłowni.
- Minimalna kubatura pomieszczenia dla urządzeń z zamkniętą komorą spalania to 6,5 m³, a standardowa wysokość to 2,2 m.
- Dla kotłów do 30 kW obowiązują inne zasady lokalizacji niż dla instalacji 30-60 kW i 60-2000 kW; powyżej 60 kW pojawiają się dodatkowe zabezpieczenia i wymagania organizacyjne.
- W jednym pomieszczeniu nie miesza się dowolnie wentylacji mechanicznej z grawitacyjną - układ musi być spójny.
- Odprowadzenie spalin z urządzeń z zamkniętą komorą spalania prowadzi się osobnym układem powietrzno-spalinowym, a nie przez improwizowane kanały wentylacyjne.
- Przy modernizacji starego budynku najczęściej decydują nie same wymiary kotła, lecz układ kanałów, limity mocy i zgodność z instrukcją producenta.
Co w praktyce oznacza zamknięta komora spalania
Patrzę na ten temat bardzo prosto: w kotle z zamkniętą komorą spalania powietrze do procesu spalania nie jest pobierane z wnętrza kotłowni, tylko z zewnątrz, najczęściej przez układ koncentryczny albo osobne przewody powietrzny i spalinowy. Dlatego wentylacja kotłowni gazowej z zamkniętą komorą spalania nie służy do „dokarmiania” palnika tlenem. Jej zadaniem jest bezpieczna wymiana powietrza w samym pomieszczeniu i utrzymanie warunków, w których instalacja działa stabilnie.
To ważne rozróżnienie, bo w praktyce często słyszę zdanie: „skoro kocioł ma własny przewód, to wentylacja nie jest już potrzebna”. To błąd. Pomieszczenie nadal musi spełniać wymagania dotyczące kubatury, wysokości, wentylacji i prowadzenia przewodów, a kocioł musi być zamontowany zgodnie z instrukcją producenta oraz warunkami technicznymi. W przepisach urządzenia typu C mogą być instalowane nawet w pomieszczeniach mieszkalnych niezależnie od rodzaju wentylacji, ale tylko pod warunkiem zastosowania koncentrycznych przewodów powietrzno-spalinowych i zachowania wymagań dla ich prowadzenia.
Jest jeszcze jedna rzecz, o której warto pamiętać: urządzenia gazowe pozostające bez stałego dozoru powinny mieć samoczynne zabezpieczenia przed skutkami spadku ciśnienia gazu lub przerwą w jego dopływie. Przy nowoczesnych kotłach to nie jest dodatek, tylko element bezpieczeństwa całego układu. I właśnie od tej podstawy przechodzę do tego, jakie warunki musi spełniać samo pomieszczenie.
Jakie parametry musi mieć pomieszczenie kotłowni
Jeżeli ktoś modernizuje istniejący budynek, to właśnie tu najczęściej wychodzą pierwsze ograniczenia. Sama moc kotła nie wystarcza do oceny. Trzeba jeszcze sprawdzić kubaturę, wysokość, przeznaczenie pomieszczenia i to, czy układ nie podpada pod dodatkowe wymagania dla większych mocy.
| Zakres mocy kotła | Gdzie można montować | Kubatura i wysokość | Co sprawdzam dodatkowo |
|---|---|---|---|
| Do 30 kW | Pomieszczenia nieprzeznaczone na stały pobyt ludzi | Minimum 6,5 m³ dla urządzeń z zamkniętą komorą spalania, wysokość co najmniej 2,2 m | Spójność wentylacji, dostęp serwisowy, zgodność z instrukcją producenta |
| Powyżej 30 kW do 60 kW | Pomieszczenie techniczne albo budynek wolnostojący przeznaczony wyłącznie na kotłownię | Pomieszczenie musi spełniać wymagania ogólne, a kubatura nadal podlega zasadom z przepisów i normy branżowej | Trasa spalin, układ wentylacji, bilans urządzeń w pomieszczeniu |
| Powyżej 60 kW do 2000 kW | Tylko pomieszczenie techniczne służące wyłącznie kotłowni albo budynek wolnostojący | Kubatura ustalana indywidualnie, z uwzględnieniem warunków technicznych i eksploatacyjnych | Oddzielny przewód gazowy, zakaz montażu gazomierza w tym pomieszczeniu, wymagane zabezpieczenia sygnalizacyjno-odcinające |
| Powyżej 2000 kW | Wyłącznie budynek wolnostojący przeznaczony na kotłownię | Projekt indywidualny | Pełna analiza technologiczna, pożarowa i eksploatacyjna |
W starych budynkach jednorodzinnych, zagrodowych i rekreacji indywidualnej, wzniesionych przed wejściem w życie rozporządzenia, dopuszcza się czasem pomieszczenia techniczne o wysokości co najmniej 1,9 m, ale to wyjątek, nie reguła. Z mojego punktu widzenia najlepiej od razu policzyć kubaturę prosto: powierzchnia razy wysokość. Pokój 2,5 x 3,0 m przy wysokości 2,2 m daje 16,5 m³, więc spełnia minimum 6,5 m³ z zapasem, ale to nadal nie zamyka tematu, bo trzeba jeszcze sprawdzić układ wentylacji i odprowadzenie spalin.
Jeżeli w tym samym pomieszczeniu są też inne urządzenia gazowe pobierające powietrze z kotłowni, zaczynają działać dodatkowe limity obciążenia cieplnego na 1 m³ kubatury: 175 W lub 350 W w pomieszczeniach przeznaczonych na stały pobyt ludzi oraz 930 W lub 4650 W w pomieszczeniach nieprzeznaczonych na stały pobyt ludzi. To już inny reżim projektowy i nie warto liczyć na „na oko”.
W tej chwili najważniejsze jest jednak nie tylko to, ile metrów ma pomieszczenie, ale też jak działa w nim wymiana powietrza. I właśnie tutaj zaczynają się najczęstsze nieporozumienia.
Jak powinna pracować wentylacja nawiewna i wywiewna
Ja zawsze rozdzielam dwa zagadnienia: wentylację pomieszczenia i dopływ powietrza do spalania. To nie jest to samo. W kotłowni z kotłem z zamkniętą komorą spalania wentylacja pomieszczenia ma utrzymać bezpieczne środowisko pracy, usunąć ewentualne zanieczyszczenia i ograniczyć ryzyko gromadzenia się gazu, natomiast palnik otrzymuje własne powietrze z zewnątrz przez przewód powietrzno-spalinowy.Gdy zostajesz przy wentylacji grawitacyjnej
W wielu kotłowniach nadal stosuje się wentylację grawitacyjną, bo jest prosta, pasywna i łatwa do utrzymania. To rozwiązanie ma sens szczególnie wtedy, gdy układ jest nieskomplikowany, a projekt przewiduje klasyczne kanały i naturalną wymianę powietrza. Trzeba tylko pilnować, żeby kanały były drożne, nieprzysłonięte i wykonane z materiałów niepalnych. W praktyce nie ma tu miejsca na półśrodki: zasłonięta kratka albo kanał o zbyt małym przekroju potrafią zepsuć całą koncepcję.
Kiedy wybierasz wentylację mechaniczną
Jeżeli projektant decyduje się na wentylację mechaniczną, układ musi być spójny. W pomieszczeniu, w którym już działa wentylacja mechaniczna albo klimatyzacja, nie łączy się jej z wentylacją grawitacyjną lub hybrydową. To prosta zasada, ale bardzo często łamana przy modernizacjach. Zwracam też uwagę na jeszcze jedną rzecz: instalowane w pomieszczeniu urządzenia nie mogą ograniczać skuteczności działania wentylacji. Innymi słowy, nawet dobry wentylator nie pomoże, jeśli sam układ został źle zaprojektowany pod kątem przepływów.
Przeczytaj również: Net billing a net metering - który system opłaca się bardziej?
Czego nie wolno mieszać w jednym pomieszczeniu
W pomieszczeniu z paleniskami na paliwo stałe, płynne albo z urządzeniami gazowymi pobierającymi powietrze do spalania z pomieszczenia i z grawitacyjnym odprowadzeniem spalin mechaniczna wentylacja wyciągowa jest zabroniona. Dla kotła z zamkniętą komorą ten zakaz nie działa w ten sam sposób, bo urządzenie nie pobiera powietrza z kotłowni. Ale jeśli w kotłowni są też inne źródła spalania, sytuacja zmienia się natychmiast i trzeba sprawdzać cały układ razem.
W praktyce mechanika bywa dobrym rozwiązaniem, ale tylko wtedy, gdy nie tworzy podciśnienia, które utrudni pracę przewodów powietrzno-spalinowych albo nie naruszy działania innych urządzeń w pomieszczeniu. To właśnie ten punkt najczęściej rozstrzyga, czy projekt przejdzie bez poprawek. Skoro wiemy już, jak ma działać wentylacja pomieszczenia, trzeba jeszcze przejść do drugiej połowy układu, czyli odprowadzenia spalin.
Jak bezpiecznie wyprowadzić spaliny i powietrze do spalania
Najwięcej błędów robi się nie na kratce wentylacyjnej, tylko na trasie spalin. Przy urządzeniach z zamkniętą komorą spalania kluczowe jest to, żeby przewód powietrzno-spalinowy był dobrany do mocy, typu urządzenia i warunków pracy. Tu nie ma miejsca na intuicję. Przekrój, długość, liczba załamań i odporność materiałowa mają znaczenie równie duże jak sam kocioł.
| Rozwiązanie | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Przewód koncentryczny przez ścianę | Małe urządzenia z zamkniętą komorą spalania w dopuszczalnym zakresie mocy | Krótka trasa, prosty montaż, mniejsza ingerencja w budynek | Limity mocy: 21 kW w wolno stojących budynkach jednorodzinnych, zagrodowych i rekreacji indywidualnej oraz 5 kW w pozostałych budynkach mieszkalnych |
| Indywidualny przewód przez dach lub do komina | Większe moce i typowa kotłownia budynkowa | Lepsza elastyczność projektowa, łatwiejsze dopasowanie do większej mocy | Wymaga dokładniejszych obliczeń i dobrej koordynacji z konstrukcją budynku |
| Zbiorczy system powietrzno-spalinowy | Kaskady kotłów i większe układy z urządzeniami typu C | Porządkuje instalację i ułatwia prowadzenie kilku urządzeń jednym systemem | Musi być przystosowany do pracy z urządzeniami z zamkniętą komorą spalania i wyposażony w odpowiednie zabezpieczenia |
| Oddzielne przewody powietrzne i spalinowe | Gdy projekt wymaga rozdzielenia torów powietrza i spalin | Dobra kontrola przepływów i większa swoboda techniczna | Więcej elementów, większa odpowiedzialność za poprawny montaż i szczelność |
W budynkach produkcyjnych i magazynowych oraz w halach sportowych i widowiskowych limity mocy dla takich urządzeń są mniej restrykcyjne, ale pod warunkiem zachowania konkretnych odległości od granicy działki i innych budynków. To już jednak przypadek bardziej przemysłowy niż typowa kotłownia w budynku mieszkalnym.
Z mojego doświadczenia wynika, że przy większych mocach najważniejsze nie jest pytanie „czy da się przeprowadzić rurę przez ścianę”, tylko „czy cały układ ma poprawnie policzone warunki pracy”. Przy kotłach z palnikami nadmuchowymi dochodzi jeszcze dobór przewodu z uwzględnieniem nadciśnienia w komorze spalania. W praktyce oznacza to, że przewód trzeba liczyć, a nie tylko dobierać z katalogu na podstawie średnicy.
Skoro wiemy już, jak ma wyglądać tor spalin i jakie są granice dla wyjścia przez ścianę, czas na rzeczy, które najczęściej psują odbiór albo późniejszą eksploatację.
Najczęstsze błędy, które psują odbiór i eksploatację
W modernizacjach kotłowni najczęściej nie zawodzi sam kocioł, tylko sposób, w jaki ktoś dołożył go do istniejącego budynku. Zwykle widzę te same potknięcia:
- Mieszanie wentylacji mechanicznej z grawitacyjną w jednym pomieszczeniu bez spójnego projektu.
- Traktowanie kotła z zamkniętą komorą spalania tak, jakby nie potrzebował żadnej wentylacji pomieszczenia.
- Przewężanie kanałów, zasłanianie kratek albo wprowadzanie elementów, które ograniczają przepływ powietrza.
- Montaż gazomierza w pomieszczeniu z kotłami o łącznej mocy powyżej 60 kW, mimo wyraźnego zakazu.
- Ignorowanie instrukcji producenta i zastępowanie jej „praktyką wykonawcy”.
- Stosowanie materiałów palnych w miejscach, gdzie przewody wentylacyjne albo spalinowe powinny być niepalne.
- Brak sprawdzenia wpływu innych urządzeń w tym samym pomieszczeniu na wentylację i pracę kotła.
Konsekwencje są zwykle bardzo przyziemne: poprawki przy odbiorze, korekty projektu, dodatkowe koszty robocizny, a czasem również problem z uruchomieniem instalacji. W starszych obiektach dochodzi jeszcze jeden kłopot - czasem przebudowa wentylacji, kanałów i przejść jest droższa i trudniejsza niż sama wymiana urządzenia grzewczego. I właśnie dlatego przed podpisaniem odbioru warto zrobić jeszcze jedną kontrolę, najlepiej na papierze, a nie tylko wzrokowo.
Co sprawdzić przed odbiorem, żeby instalacja przeszła bez poprawek
Przed odbiorem nie ufam hasłu „wszystko jest zgodnie z projektem”, dopóki nie zobaczę kilku twardych rzeczy. To jest moment, w którym oszczędza się najwięcej nerwów i pieniędzy, bo poprawki po uruchomieniu są zawsze droższe niż korekta na etapie montażu.
- Potwierdź moc kotła i sprawdź, do którego zakresu przepisów faktycznie wpadasz.
- Policz kubaturę pomieszczenia i porównaj ją z minimum 6,5 m³ lub z wymaganiami indywidualnymi dla większych mocy.
- Sprawdź wysokość pomieszczenia i ewentualny wyjątek dla starszych budynków.
- Zweryfikuj, czy wentylacja jest grawitacyjna albo mechaniczna w sposób spójny, bez przypadkowego mieszania obu rozwiązań.
- Upewnij się, że przewody powietrzno-spalinowe są dobrane do mocy, długości trasy i rodzaju urządzenia.
- Jeżeli moc instalacji przekracza 60 kW, sprawdź odrębny przewód gazowy, zakaz montażu gazomierza w pomieszczeniu oraz wymagane zabezpieczenia sygnalizacyjno-odcinające.
- Poproś o dokumentację powykonawczą, instrukcję uruchomienia i protokoły sprawdzenia szczelności oraz wentylacji.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: im bardziej złożona kotłownia, tym mniej miejsca na improwizację. Dobrze zaprojektowana wentylacja, właściwie dobrany przewód spalinowy i zgodność z przepisami rozwiązują większość problemów jeszcze przed odbiorem, a później oszczędzają przeróbek, przestojów i niepotrzebnych kosztów.
