Mały obieg kotłowy decyduje o tym, czy kocioł pracuje spokojnie i bezpiecznie, czy co chwilę dostaje zbyt chłodny powrót z instalacji. W praktyce chodzi o to, jak działa pompa krótkiego obiegu, kiedy pomaga ochronić wymiennik przed korozją niskotemperaturową i jak ją ustawić, żeby nie psuła pracy zaworu mieszającego ani obiegów grzejnikowych. Ten temat ma znaczenie zwłaszcza w kotłach na pellet, ekogroszek i drewno, gdzie zła hydraulika szybko odbija się na sprawności, sadzy i komforcie całej kotłowni.
Najważniejsze fakty o małym obiegu kotła
- Krótki obieg ma utrzymać wysoką temperaturę powrotu, zwykle w okolicach 50-55°C, jeśli producent kotła nie podaje inaczej.
- Sama pompa CO nie rozwiązuje problemu. Liczy się też miejsce wpięcia, czujnik i logika sterowania.
- Przy doborze patrzę przede wszystkim na wymagany przepływ, opory hydrauliczne i tryb pracy pompy.
- Najczęstsze błędy to zły montaż czujnika, zbyt mocna pompa i blokowanie grawitacji zaworem zwrotnym.
- W układach z kilkoma obiegami czasem lepiej działa bufor albo sprzęgło hydrauliczne niż dokładanie kolejnej pompy.
Czym jest krótki obieg kotłowy i po co się go robi
Krótki obieg kotłowy to lokalna pętla między zasilaniem a powrotem źródła ciepła. Jego zadanie jest proste: zawrócić część gorącej wody tak szybko, by kocioł nie dostawał zbyt zimnego powrotu. Dzięki temu wymiennik szybciej wchodzi w stabilny zakres pracy, spalanie jest czystsze, a ryzyko kondensacji i korozji niskotemperaturowej wyraźnie spada.
Nie mylę tego z obiegiem grzejnikowym. Instalacja domu ma rozprowadzać ciepło po odbiornikach, a mała pętla przy kotle ma chronić samo źródło. To rozróżnienie jest ważne, bo wiele problemów bierze się właśnie z przekonania, że jedna pompa załatwi wszystko. Gdy już wiadomo, po co ten obieg istnieje, łatwiej zrozumieć, co naprawdę robi pompa i dlaczego jej sterowanie ma większe znaczenie niż sam symbol na schemacie.
Jak pracuje pompa krótkiego obiegu w układzie kotłowym
Najprościej mówiąc, ta pompa nie grzeje sama z siebie. Ona wymusza taki ruch wody, żeby część gorącego zasilania wracała do kotła szybciej niż chłodna woda z instalacji. Sterownik obserwuje temperaturę powrotu, a jeśli spada ona poniżej nastawy, uruchamia pompę albo przymyka zawór mieszający, żeby podnieść temperaturę w pętli.
W dobrze zaprojektowanym układzie dzieje się to w trzech etapach:
- na starcie kocioł szybciej łapie temperaturę roboczą, bo nie jest od razu wychładzany przez instalację,
- w czasie pracy część wody krąży lokalnie i podnosi temperaturę powrotu,
- po osiągnięciu progu sterownik zmniejsza intensywność mieszania, żeby nie przegrzać kotła i nie pompować ciepła na ślepo.
W praktyce bardzo pomaga tu histereza, czyli różnica między progiem załączenia i wyłączenia. Dla takiego układu zwykle wystarcza kilka stopni, najczęściej około 3-5°C, bo bez tego pompa zaczynałaby taktować i pracować nerwowo. Jeśli chcesz jedną zasadę do zapamiętania, to jest ona prosta: układ ma stabilizować temperaturę kotła, a nie walczyć z nią na krótkich zmianach co minutę. To prowadzi już do pytania, gdzie taki obieg najlepiej wpiąć, żeby nie mieszać całej hydrauliki.

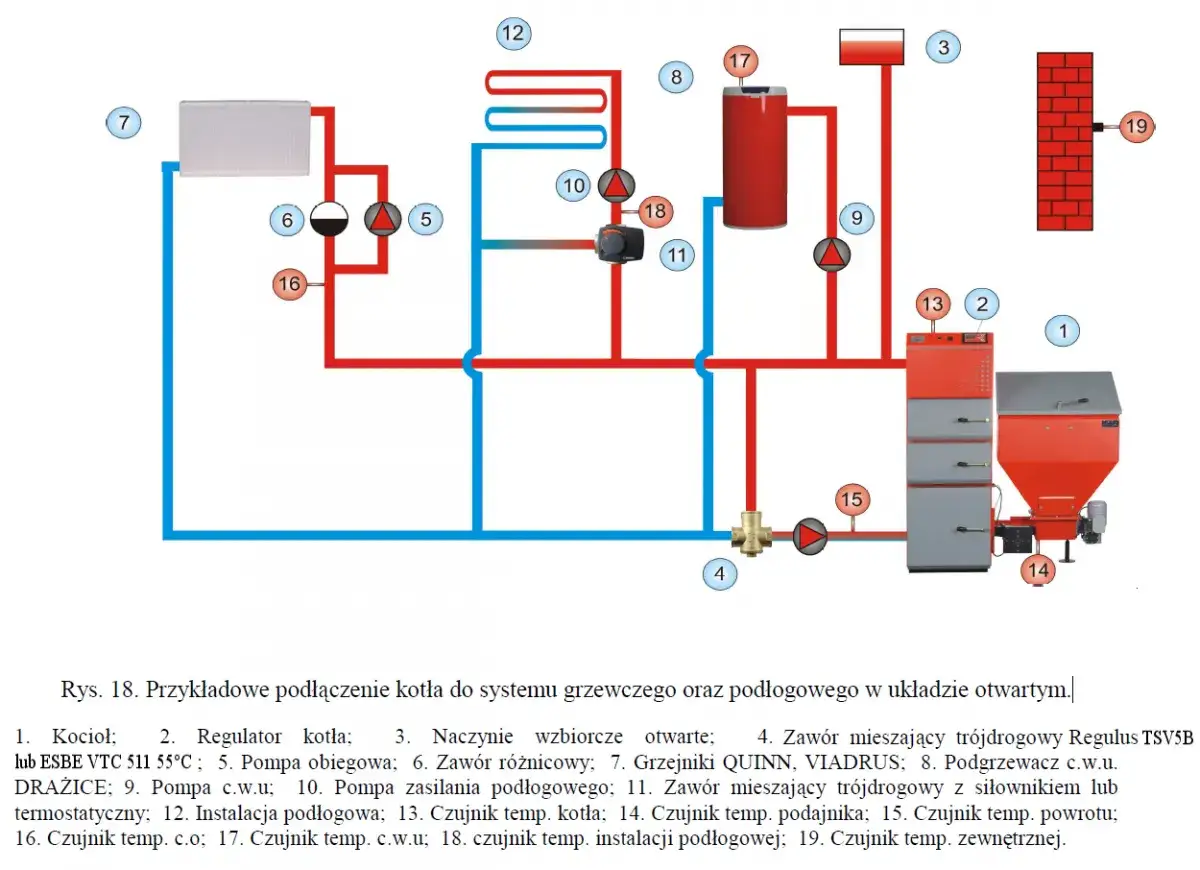

Gdzie tę pompę montuje się najbezpieczniej
Najlepiej wtedy, gdy odcinek między zasilaniem a powrotem jest możliwie krótki, prosty i pozbawiony zbędnych zwężeń. W mojej praktyce najwięcej różnicy robi nie sama marka pompy, tylko to, czy pracuje ona dokładnie w tym miejscu, w którym ma chronić kocioł, a nie w punkcie, gdzie zaczyna sterować całym domem.
Warto pilnować kilku zasad montażu:
- pompa powinna obsługiwać wyłącznie mały obieg kotłowy, a nie zastępować pompę instalacyjną,
- czujnik temperatury musi widzieć rzeczywisty powrót z kotła, a nie wodę już po zmieszaniu,
- zawór zwrotny można stosować tylko wtedy, gdy nie odetnie grawitacji przy zaniku zasilania,
- każdy dodatkowy metr rury, filtr czy kolano zwiększają opory i pogarszają reakcję układu,
- odcinek kotłowy warto zaizolować, bo nie ma sensu oddawać ciepła do kotłowni szybciej, niż trzeba.
Największy błąd polega na tym, że czujnik ląduje w złym punkcie. Wtedy sterownik widzi już zmieszaną wodę i reaguje z opóźnieniem, a kocioł dalej dostaje chłodny powrót. Kiedy pętla jest krótka i czytelna hydraulicznie, łatwiej też dobrać samą pompę oraz jej tryb pracy.
Jak dobrać pompę i ustawić jej pracę
Dobór zaczynam od przepływu, a nie od hasła na opakowaniu. Przybliżony wzór jest prosty: przepływ [m³/h] = moc kotła [kW] / (1,16 × różnica temperatur [K]). Dla kotła 20 kW i założonej różnicy 10 K wychodzi około 1,7 m³/h. To nadal tylko punkt wyjścia, ale daje lepszy obraz niż zakup „na oko”.
Potem sprawdzam wysokość podnoszenia, czyli zdolność pompy do pokonania oporów instalacji. W krótkim obiegu opory są zwykle niewielkie, ale potrafią je podbić zawór, filtr i kilka źle dobranych kształtek. Zbyt mocna pompa też nie jest rozwiązaniem, bo zamiast stabilizacji dostajesz niepotrzebny hałas, przegrzewanie krótkiej pętli i zbyt agresywne mieszanie.
| Co sprawdzam | Dlaczego to ważne | Na co patrzę w praktyce |
|---|---|---|
| Wymagany przepływ | Bez niego pompa nie dogrzeje powrotu | Moc kotła i zakładana różnica temperatur |
| Opory hydrauliczne | Decydują o tym, czy pompa „dowiezie” wodę | Długość rur, liczba kolan, filtr, zawór |
| Tryb pracy | Wpływa na stabilność i zużycie prądu | Praca ciągła, progowa albo regulacja ciśnienia |
| Temperatura medium | Pompę trzeba dobrać do realnych warunków kotłowni | Dopuszczalny zakres pracy i odporność uszczelnień |
| Histereza | Chroni przed ciągłym załączaniem i wyłączaniem | Zwykle kilka stopni, najczęściej 3-5°C |
Jeśli pompa pracuje wyłącznie na małej pętli kotłowej, zwykle wolę prostszy tryb pracy niż zbyt inteligentną modulację. Regulacja stałej różnicy ciśnień bywa dobra w układach o dość przewidywalnych oporach, a zmienna różnica ciśnień sprawdza się tam, gdzie odbiorniki częściej się zamykają i otwierają. W tym miejscu pomaga zdrowy rozsądek: mały obieg ma być przewidywalny, nie efektowny. To prowadzi prosto do problemu, który w praktyce psuje najwięcej instalacji.
Najczęstsze błędy, które psują ochronę powrotu
Jeśli układ działa gorzej niż na papierze, zwykle winna jest hydraulika albo sterowanie, a nie sama pompa. Najczęściej widzę te błędy:
- czujnik temperatury jest zamontowany za punktem mieszania, więc sterownik czyta zafałszowany powrót,
- pompa jest za mocna i skraca drogę wody do tego stopnia, że zawór mieszający przestaje pracować spokojnie,
- zawór zwrotny blokuje grawitację, choć przy zaniku prądu właśnie ona mogłaby uratować kocioł,
- krótki obieg jest zbyt długi, ma zbyt małą średnicę albo zawiera za dużo armatury,
- pompa CO próbuje robić za pompę ochrony powrotu, przez co oba obiegi zaczynają się wzajemnie „przepychać”.
Pompa kotłowa nie zawsze jest najlepszą odpowiedzią

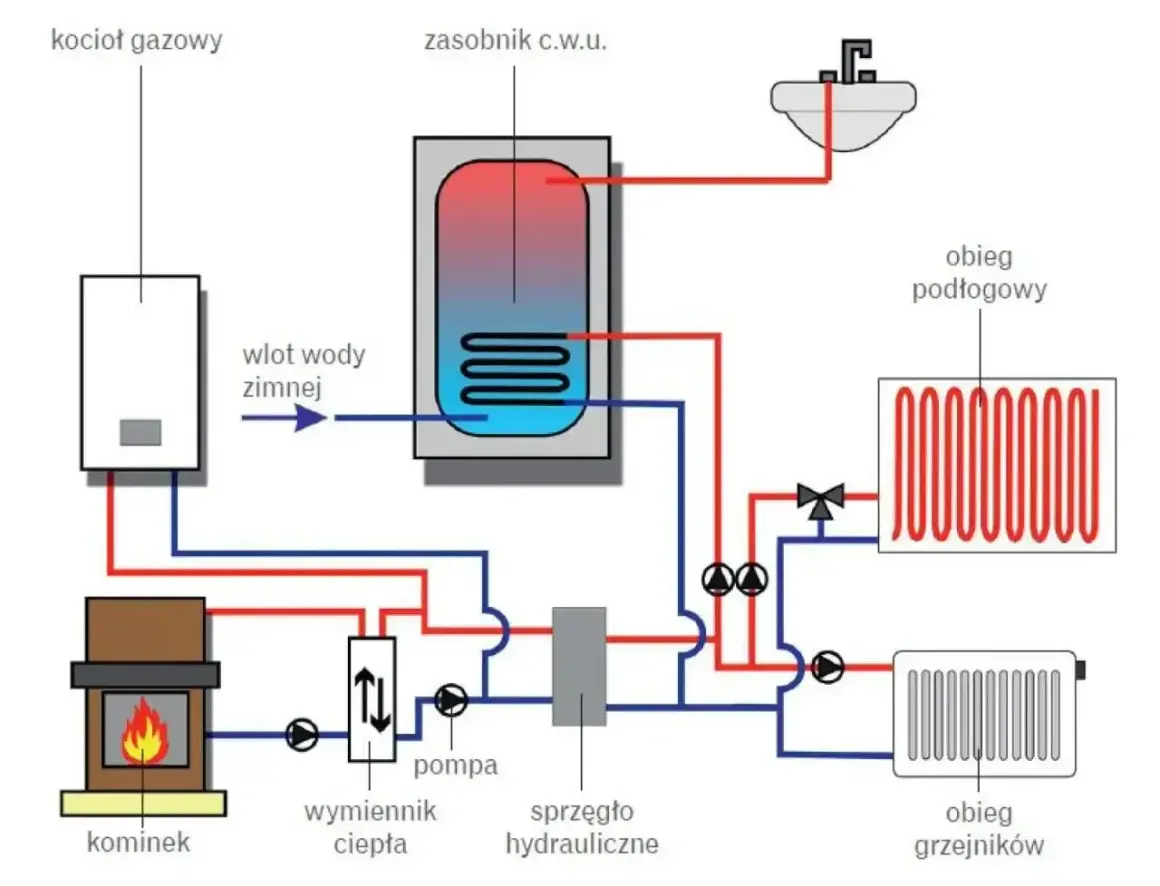

W prostym kotle i pojedynczej instalacji taka pompa bywa szybkim i sensownym rozwiązaniem. Ale im bardziej rozbudowana kotłownia, tym częściej opłaca się spojrzeć szerzej. Czasem lepiej dać zawór mieszający, bufor albo sprzęgło hydrauliczne, bo one rozwiązują problem na poziomie całej instalacji, a nie tylko jednej pętli.
| Rozwiązanie | Kiedy ma sens | Co zyskujesz | Ograniczenie |
|---|---|---|---|
| Pompa w małym obiegu | Prosta modernizacja, jeden kocioł, jedna pętla | Szybka reakcja i łatwe sterowanie | Wymaga dobrego czujnika i sensownego montażu |
| Zawór 4D lub 3D | Gdy chcesz mieszać i chronić powrót jednocześnie | Stabilizuje temperaturę bez rozbudowanej automatyki | Reaguje wolniej niż dobrze ustawiona pompa |
| Bufor ciepła | Kotły na drewno, pellet i instalacje z dużą zmiennością obciążenia | Magazynuje energię i uspokaja pracę źródła | Wymaga miejsca i wyższego budżetu |
| Sprzęgło hydrauliczne | Wiele obiegów i kilka pomp w jednej kotłowni | Odsprzęgla hydraulicznie źródło od odbiorników | Samo nie chroni powrotu, jeśli reszta układu jest źle ustawiona |
Najczęściej patrzę na to tak: jeśli instalacja ma działać stabilnie przez lata, warto wybrać rozwiązanie, które ogranicza walkę obiegów między sobą. W prostym układzie wystarczy pompa i zawór, ale w bardziej złożonej kotłowni bufor albo separator często dają spokojniejszą pracę niż kolejna korekta na jednej małej pętli. Po takiej decyzji zostaje już ostatni krok, czyli sprawdzenie wszystkiego przed sezonem.
Co sprawdzić przed sezonem, żeby układ nie walczył sam ze sobą
Przed uruchomieniem instalacji grzewczej sprawdzam cały mały tor hydrauliczny, nie tylko samą pompę. To zwykle oszczędza późniejszego rozkręcania kotłowni w środku sezonu.
- Czy czujnik siedzi na prawdziwym powrocie z kotła, a nie na wodzie po zmieszaniu.
- Czy filtr jest czysty i nie dławi przepływu.
- Czy zawór zwrotny nie blokuje grawitacji przy braku zasilania.
- Czy pompa załącza się przy właściwej temperaturze i wyłącza z sensowną histerezą.
- Czy temperatura powrotu utrzymuje się zgodnie z wymaganiami producenta kotła, najczęściej w granicach 50-55°C dla wielu układów na paliwo stałe.
- Czy odcinek krótkiego obiegu jest odpowietrzony i dobrze zaizolowany.
Jeśli po rozgrzaniu nadal widzisz zimny powrót, nie zaczynam od wymiany pompy. Najpierw sprawdzam miejsce czujnika, nastawy sterownika, opory instalacji i to, czy krótka pętla naprawdę jest krótka. Dobrze zrobiony obieg kotłowy nie zwraca na siebie uwagi, bo po prostu robi swoje: trzyma kocioł w bezpiecznym zakresie, uspokaja pracę instalacji i pozwala ogrzewaniu działać bez niepotrzebnych nerwów.
