W zamkniętej instalacji c.o. naczynie przeponowe ma utrzymywać ciśnienie w ryzach i przejmować przyrost objętości wody, gdy układ się nagrzewa. Dylemat, czy naczynie przeponowe na zasilaniu czy powrocie, w praktyce rozstrzyga się prawie zawsze na korzyść powrotu, najlepiej po stronie ssawnej pompy i możliwie blisko punktu neutralnego ciśnienia. Poniżej pokazuję, dlaczego tak się robi, kiedy pojawiają się wyjątki i jakie błędy montażowe naprawdę psują działanie całego układu.
Najkrótsza odpowiedź jest taka
- W klasycznej instalacji c.o. naczynie przeponowe montuje się zwykle na powrocie, po stronie ssawnej pompy.
- To miejsce stabilizuje ciśnienie lepiej niż gorące zasilanie i mniej obciąża membranę termicznie.
- Sam powrót nie wystarczy. Liczy się też krótka, drożna gałąź bez przypadkowego odcięcia.
- Zasilanie to raczej wyjątek niż reguła, a ostatecznie decyduje projekt i instrukcja producenta źródła ciepła.
- Jeśli naczynie jest źle dobrane albo ma zbyt wysokie lub zbyt niskie ciśnienie wstępne, nawet najlepsze miejsce montażu nie uratuje układu.
Gdzie zwykle montuje się naczynie w instalacji grzewczej

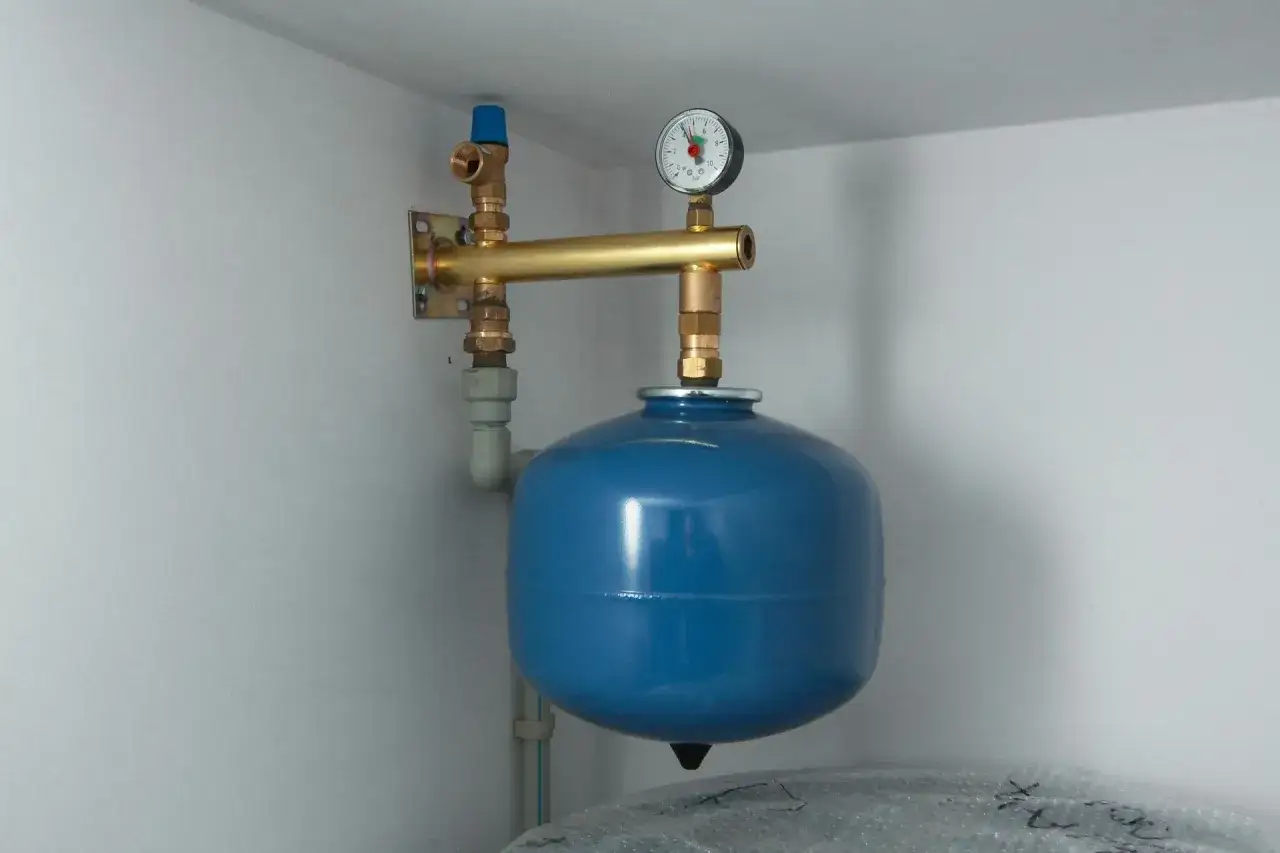

W klasycznym, zamkniętym c.o. naczynie przeponowe montuję na powrocie, przed pompą obiegową, w pobliżu miejsca, które można traktować jako punkt neutralny ciśnienia. Właśnie tam układ zachowuje się najczytelniej hydraulicznie, bo pompa najmniej zaburza rozkład ciśnień.
To rozwiązanie dobrze pasuje do logiki PN-EN 12828, która porządkuje projektowanie wodnych instalacji centralnego ogrzewania do temperatury eksploatacyjnej 105°C. W dokumentacji producentów, takich jak Wilo i Reflex, ten sam kierunek myślenia wraca bardzo konsekwentnie: naczynie ma być po stronie ssawnej pompy, a najlepiej w obiegu powrotnym.
W domu jednorodzinnym najczęściej widzę to przy kotle, przy rozdzielaczu albo przy sprzęgle hydraulicznym, jeśli instalacja jest bardziej rozbudowana. Ważne jest nie tylko to, gdzie rura fizycznie wchodzi do systemu, ale też czy po drodze nie ma elementu, który zmieni to połączenie w martwy odcinek. To prowadzi prosto do pytania, dlaczego właśnie powrót jest korzystniejszy.
Dlaczego powrót wygrywa z gorącym zasilaniem

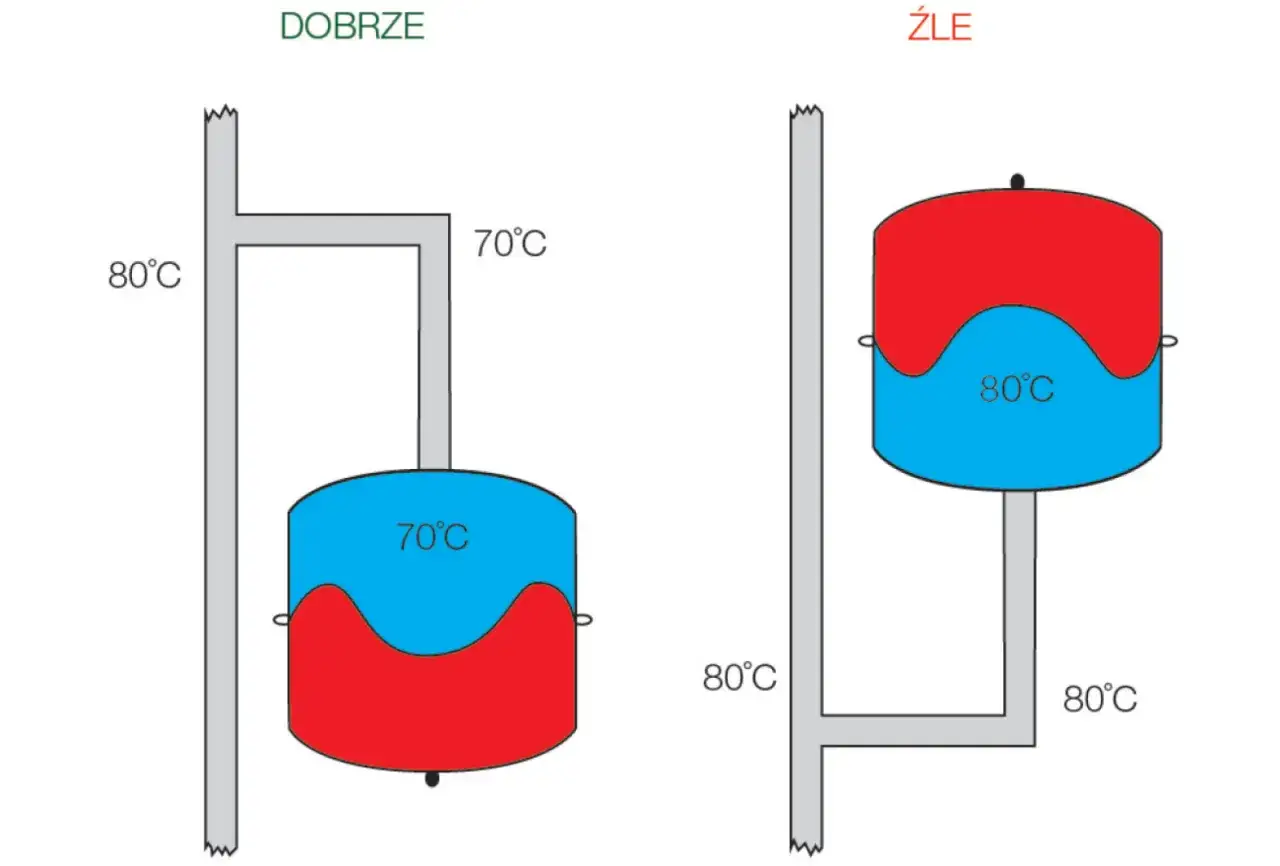

Najprostszy argument jest termiczny. Naczynie przeponowe pracujące na zasilaniu dostaje wyższą temperaturę czynnika, a membrana i gaz po jej drugiej stronie nie lubią niepotrzebnego przegrzewania. Drugi argument jest hydrauliczny: po stronie ssawnej pompy łatwiej utrzymać stabilne ciśnienie w całej instalacji, więc układ mniej chętnie zasysa powietrze i mniej nerwowo reaguje na zmianę obciążenia.
| Kryterium | Zasilanie | Powrót |
|---|---|---|
| Temperatura przyłącza | Wyższa, bardziej obciążająca dla membrany | Zwykle niższa i bezpieczniejsza dla podzespołu |
| Stabilność ciśnienia | Gorsza, bo punkt pracuje bliżej gorącej części obiegu | Lepsza, zwłaszcza przy pompie po stronie ssawnej |
| Ryzyko hałasu i kawitacji | Większe, jeśli układ jest wrażliwy na spadki ciśnienia | Mniejsze, bo pompa ma korzystniejsze warunki pracy |
| Trwałość membrany | Zwykle słabsza | Zwykle lepsza |
| Ocena praktyczna | Rozwiązanie nietypowe w zwykłym c.o. | Standardowy wybór w nowoczesnych instalacjach |
Warto przy tym odróżnić sam powrót od przypadkowego kawałka rury „gdzieś przed kotłem”. Odcinek ma sens dopiero wtedy, gdy jest hydraulicznie czytelny i nie jest odcięty przez zawory zwrotne, filtry o dużym oporze albo armaturę, która zmienia zachowanie ciśnienia w całej gałęzi. To właśnie dlatego projekt instalacji jest ważniejszy niż sama odpowiedź „tu” albo „tam”.
Kiedy zasilanie może się pojawić
Wyjątki istnieją, ale nie zmieniają ogólnej zasady. Zasilanie można spotkać przede wszystkim w rozwiązaniach systemowych, gdzie producent przewidział konkretny moduł ciśnieniowy albo zestaw pompowy z własną logiką pracy. W takich przypadkach nie zgaduję, tylko trzymam się dokumentacji urządzenia, bo to ona mówi, gdzie układ ma utrzymywać ciśnienie i jakie elementy mogą znaleźć się między pompą a naczyniem.
Drugi ważny wyjątek dotyczy temperatury. Gdy w punkcie utrzymania ciśnienia stale przekracza się 70°C, trzeba przewidzieć dodatkowe naczynie pomocnicze, żeby chronić przeponę. To nie jest detal dla perfekcjonistów, tylko realny warunek trwałości. W układach, w których źródło ciepła jest hydraulicznie blokowane lub jest ich kilka, połączenie z naczyniem musi pozostać zapewnione dla każdego generatora osobno albo w sposób równoważny projektowo.
Jeśli więc widzisz naczynie na zasilaniu w nietypowej kotłowni, nie zakładaj od razu błędu. Najpierw sprawdź, czy nie chodzi o zespół pressure maintenance, stację pompową albo rozwiązanie wymuszone przez producenta. W zwykłej instalacji domowej to jednak nadal wyjątek, nie wzorzec.
Jak podłączyć je poprawnie w praktyce
Gdybym miał opisać poprawny montaż w kilku krokach, wyglądałoby to tak:
- Wybieram miejsce na powrocie, po stronie ssawnej pompy, możliwie blisko punktu neutralnego ciśnienia.
- Upewniam się, że przyłącze jest krótkie, drożne i nie ma po drodze elementu, który mógłby przypadkowo odciąć naczynie od instalacji.
- Dodaję zawór odcinający z zabezpieczeniem przed niezamierzonym zamknięciem oraz króciec do opróżniania lub serwisu.
- Sprawdzam, czy cała armatura jest odporna na temperaturę i ciśnienie pracy oraz czy da się ją obsłużyć bez demontażu połowy kotłowni.
- Na zimnym układzie ustawiam ciśnienie wstępne tak, żeby odpowiadało statyce instalacji, a nie było ustawione „na oko”.
Tu zwykle wychodzi na jaw, czy instalator patrzy na system całościowo, czy tylko „wpina zbiornik”. Dobrze zrobione przyłącze ma być proste, czytelne i serwisowalne. Jeśli muszę się zastanawiać, czy ktoś po roku jeszcze odnajdzie zawór albo odpowietrzenie, to znaczy, że układ jest zrobiony zbyt ciasno.
W praktyce pilnuję też jednej rzeczy, która bywa lekceważona: między naczyniem a instalacją nie powinno być nic, co zamienia je w odcięty bufor. Naczynie ma widzieć instalację cały czas, inaczej nie spełnia swojej roli i bezpieczeństwo systemu spada szybciej, niż sugeruje sam manometr.
Najczęstsze błędy, które psują cały efekt
- Montaż na gorącym zasilaniu bez realnej potrzeby. To skraca żywotność membrany i zwiększa obciążenie termiczne.
- Wpięcie za zaworem zwrotnym lub innym elementem, który może odciąć połączenie. Wtedy układ przestaje widzieć naczynie.
- Zbyt daleka lokalizacja od pompy lub strefy neutralnej ciśnienia. Instalacja zaczyna „pływać” i trudniej ją odpowietrzyć.
- Brak zaworu serwisowego z zabezpieczeniem. Przy wymianie albo kontroli trzeba potem opróżniać pół układu.
- Źle ustawione ciśnienie wstępne. Za niskie powoduje niepotrzebną pracę membrany, za wysokie sprawia, że naczynie włącza się zbyt późno.
- Za mała pojemność naczynia. To jeden z najgorszych błędów, bo instalacja wygląda poprawnie, ale ciśnienie rośnie i spada zbyt gwałtownie.
Jeśli miałbym wskazać błąd, który najczęściej przebiera się za „drobny problem”, to właśnie zbyt małe naczynie. Wtedy użytkownik widzi tylko częste dopuszczanie wody albo otwieranie zaworu bezpieczeństwa, a prawdziwa przyczyna siedzi w doborze i lokalizacji całego układu.
Dlaczego dobór pojemności i ciśnienia wstępnego jest równie ważny
Samo pytanie o miejsce montażu jest ważne, ale nie zamyka tematu. Naczynie przeponowe działa poprawnie dopiero wtedy, gdy jego pojemność i ciśnienie wstępne pasują do wysokości statycznej, objętości instalacji oraz temperatury pracy. Inaczej mówiąc: nawet idealny powrót nie uratuje układu, jeśli zbiornik jest za mały albo źle napompowany.W praktyce przyjmuję prostą zasadę. Ciśnienie wstępne ustawiam na zimnym i odciążonym naczyniu, tak aby odpowiadało budynkowi i nie dopuszczało do zapowietrzania najwyższych punktów. W niskich instalacjach spotyka się zalecenie minimalnego ciśnienia roboczego na poziomie około 1 bar, a przy trwałej temperaturze w punkcie utrzymania ciśnienia powyżej 70°C trzeba myśleć o dodatkowej ochronie membrany. PN-EN 12828 obejmuje instalacje do 105°C, więc projekt nie może być oparty na przypadkowych wartościach z internetu.
Jeżeli instalacja ma kilka źródeł ciepła, sprzęgło hydrauliczne albo złożoną automatykę, dobór robi się jeszcze bardziej wrażliwy. Wtedy patrzę nie tylko na litry wody, ale też na to, czy każda gałąź ma zapewnione bezpieczne połączenie z naczyniem i czy pompa nie rozdziela obiegu w sposób, który „gubi” punkt odniesienia ciśnienia. To już nie jest pytanie o jedną rurę, tylko o całą logikę hydrauliki.
Co sprawdzić, zanim uznasz temat za zamknięty
Na końcu zostawiam sobie krótką checklistę, bo właśnie przy takich detalach najłatwiej o kosztowny błąd. Sprawdzam trzy rzeczy: czy naczynie jest po stronie powrotnej i ssawnej pompy, czy ma zapewnioną stałą, nieodcinaną komunikację z instalacją oraz czy ciśnienie wstępne odpowiada rzeczywistym warunkom budynku. Jeśli którekolwiek z tych ogniw jest słabe, cały układ zaczyna pracować nerwowo.
W dobrze zaprojektowanej kotłowni to nie jest element „do odhaczenia”, tylko część bezpieczeństwa i komfortu pracy instalacji. Dlatego przy temacie naczynia przeponowego myślę najpierw o hydraulice, potem o temperaturze, a dopiero na końcu o samym zbiorniku. Taki porządek zwykle prowadzi do poprawnego montażu bez poprawek po pierwszym sezonie grzewczym.
