W praktyce opis wyświetlacza Norax 3 sprowadza się do trzech rzeczy: odczytu stanu, rozpoznania symboli faz i sprawdzenia, czy licznik pokazuje zwykłą pracę, czy sygnał ostrzegawczy. Ten tekst porządkuje właśnie te elementy, z naciskiem na taryfy, fotowoltaikę i typowe sytuacje spotykane w polskich instalacjach. Najbardziej zależy mi tu na tym, żebyś po kilku minutach wiedział, co jest normalne, a co wymaga reakcji.
Najważniejsze symbole na Norax 3 warto czytać w tej kolejności
- L1, L2 i L3 pokazują obecność napięcia na poszczególnych fazach, a brak symbolu zwykle oznacza brak danej fazy albo problem po stronie zasilania.
- Strzałki i oznaczenia +A / -A pomagają odróżnić pobór energii z sieci od oddawania jej do sieci.
- Kod 1.8.0 oznacza sumaryczne zużycie, a 1.8.1 i 1.8.2 są kluczowe przy taryfach dwustrefowych.
- PIN, P, E i HIS to skróty, które odnoszą się do wejścia w tryb dostępu, mocy chwilowej, zużycia od ostatniego zerowania i historii okresowej.
- Trójkąt ostrzegawczy, CZO i oznaczenia błędów nie są zwykłym ekranem odczytu, tylko sygnałem diagnostycznym.
- Przy odczycie do rachunku zapisuj pełne kWh i osobno każdą strefę, jeśli masz taryfę wielostrefową.

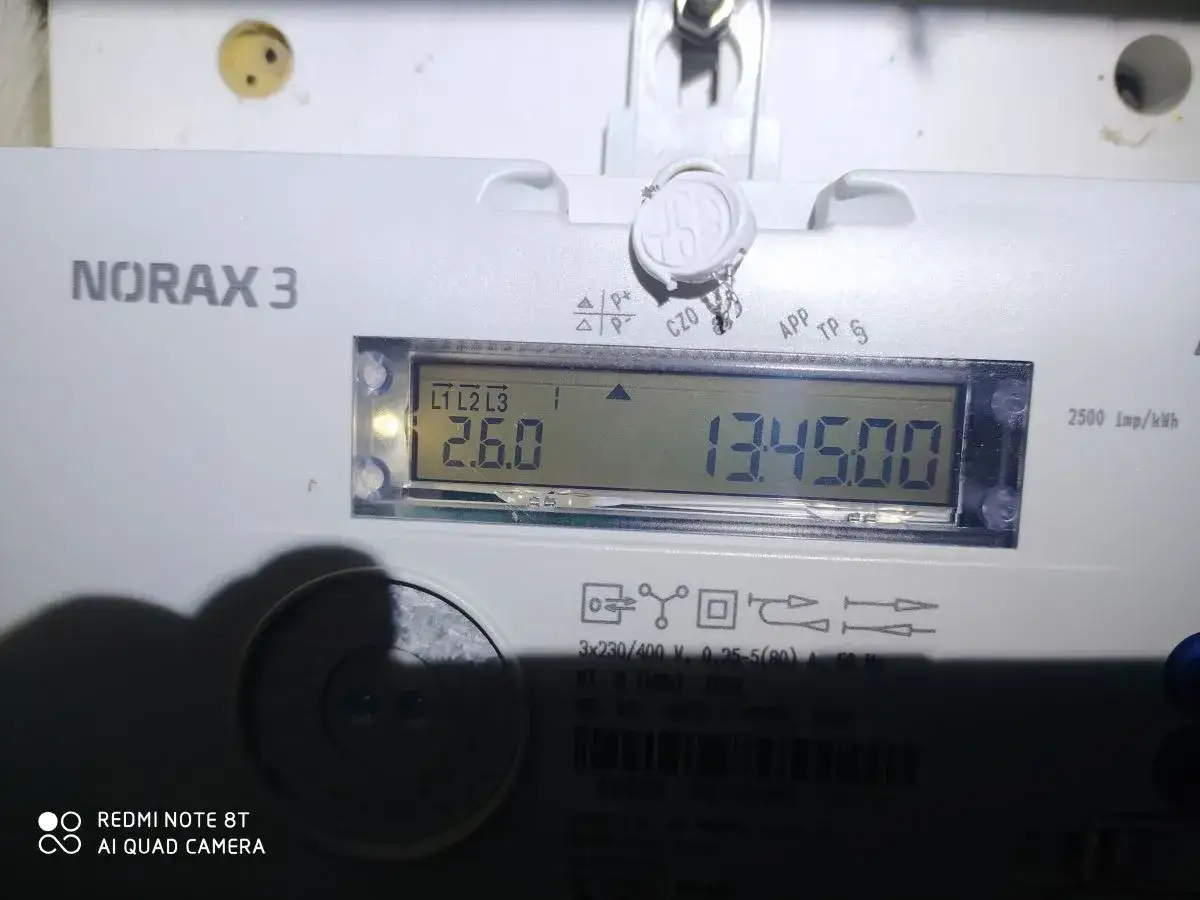

Jak zbudowany jest ekran i gdzie szukać ważnych informacji
Najprościej patrzę na ten wyświetlacz jak na kilka stref informacji ułożonych jedna nad drugą. W górnym pasie pojawiają się symbole faz i markery ostrzegawcze, w części głównej kod OBIS z wartością, a obok mogą dojść krótkie skróty opisujące tryb pracy licznika. To ważne, bo sam numer bez kodu bywa mylący, a dopiero zestaw liczba plus oznaczenie mówi, czy widzisz realne zużycie, eksport energii czy dane techniczne.
| Element na ekranie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Główny odczyt | Wartość zużycia lub innego parametru w kWh albo w jednostce technicznej | To liczba, którą zwykle porównujesz z rachunkiem lub zapisujesz do zgłoszenia |
| Kod OBIS | Identyfikator tego, co aktualnie pokazuje licznik | Bez niego nie da się odróżnić łącznego poboru od stref taryfowych czy eksportu |
| Symbole L1, L2, L3 | Informacja o fazach i ich napięciu | Szybko zdradzają, czy wszystkie fazy pracują poprawnie |
| Ikony kierunku energii | Wskaźnik poboru albo oddawania energii | Przydają się zwłaszcza przy fotowoltaice i analizie pracy instalacji |
| Skróty PIN, P, E, HIS | Tryb dostępu, moc chwilowa, energia od ostatniego zerowania i historia | To nie są błędy, tylko funkcje pomocnicze lub serwisowe |
Gdy już wiadomo, gdzie patrzeć, można przejść do tego, co zwykle budzi najwięcej pytań, czyli do faz i kierunku przepływu energii. Tam zaczyna się praktyka, a nie sama teoria ekranów.
Jak czytać symbole faz i kierunek energii na ekranie
W Norax 3 symbole L1, L2 i L3 są dla mnie pierwszym testem, bo pokazują, czy na poszczególnych fazach jest obecne napięcie. Jeśli któregoś symbolu nie ma, nie zakładam od razu awarii licznika. Częściej chodzi o brak napięcia na danej fazie, odłączony obwód albo problem po stronie instalacji przed licznikiem. W praktyce to ważniejsze niż sam fakt, że ekran coś miga.
Równie istotne są oznaczenia związane z kierunkiem przepływu energii. Gdy licznik pokazuje pobór z sieci, informuje o tym wskaźnik energii importowanej. Gdy energia płynie w drugą stronę, czyli np. z instalacji prosumenckiej do sieci, pojawia się sygnał eksportu. To właśnie ten fragment ekranu pomaga odróżnić zwykłe zużycie od sytuacji, w której instalacja oddaje prąd do sieci.
| Symbol lub zachowanie | Znaczenie praktyczne | Jak to interpretuję |
|---|---|---|
| L1, L2, L3 widoczne | Na fazach jest obecne napięcie | To standardowy stan pracy przy poprawnym zasilaniu |
| Brak jednego z Lx | Brak danej fazy albo brak napięcia na danym torze | Najpierw sprawdzam instalację, dopiero potem zakładam usterkę licznika |
| Mrugające L przed cyframi | Wskazanie odwrotnego kierunku prądu na danej fazie | To sygnał, że warto przyjrzeć się podłączeniu i pracy instalacji |
| Mrugające cyfry lub zmienny układ faz | Nieprawidłowa kolejność faz | Po pracach elektrycznych traktuję to jako powód do kontroli przez elektryka |
| Strzałka energii widoczna | Pobór energii z sieci | To normalne przy pracy odbiorników |
| Strzałka migająca | Odwrotny kierunek energii albo nietypowe podłączenie | Warto sprawdzić instalację, zwłaszcza przy nowym przyłączu lub PV |
Jeśli na ekranie widzisz jednocześnie fazy i nietypowe mruganie, nie skupiaj się wyłącznie na samym miganiu. Najpierw ustal, czy chodzi o brak fazy, odwrotny kierunek, czy tylko chwilowy stan pracy po stronie instalacji. Dopiero potem przechodzę do kodów OBIS, bo one rozdzielają zwykły odczyt od taryf i eksportu.
Kody OBIS przy taryfach i rozliczeniu zużycia
W temacie prądu i taryf to właśnie kody OBIS robią największą różnicę. Nie każdy użytkownik musi je znać na pamięć, ale warto rozumieć, które z nich są do rachunku, a które służą raczej do diagnostyki. W polskich warunkach najczęściej spotykasz taryfę jednostrefową albo dwustrefową, więc najważniejsze są 1.8.0, 1.8.1 i 1.8.2. Jeśli masz mikroinstalację, dochodzi jeszcze 2.8.0, czyli energia oddana do sieci.
| Kod | Co pokazuje | Kiedy go używam |
|---|---|---|
| 1.8.0 | Całkowite zużycie energii czynnej pobranej z sieci | Przy taryfie jednostrefowej i jako podstawowy odczyt sumaryczny |
| 1.8.1 | Zużycie energii w pierwszej strefie | Przy taryfie dwustrefowej, zwykle strefa dzienna lub szczytowa |
| 1.8.2 | Zużycie energii w drugiej strefie | Przy taryfie dwustrefowej, zwykle strefa nocna lub poza szczytem |
| 2.8.0 | Energia czynna oddana do sieci | Przy fotowoltaice i rozliczeniu prosumenckim |

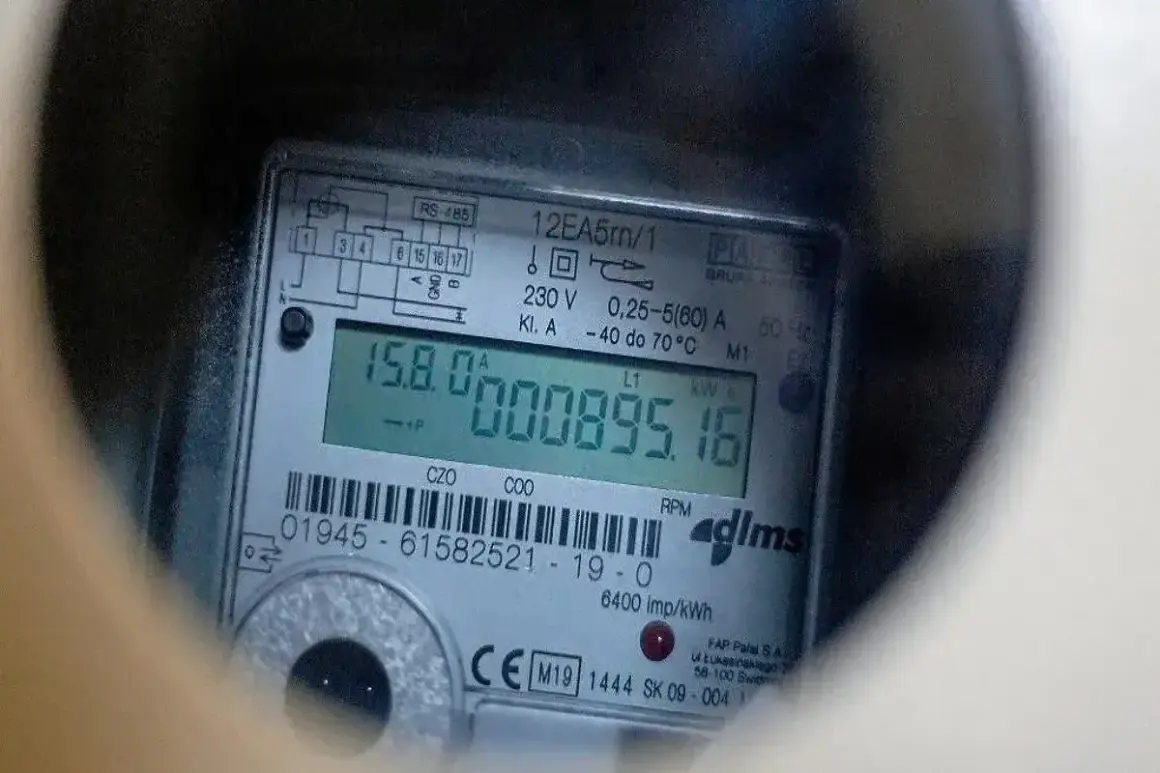

| 15.8.0 | Wartość absolutna energii czynnej zsumowana per faza | Pomocniczo, do kontroli technicznej, nie jako standardowy stan do faktury |
| C.1.0 lub 96.1.0 | Numer identyfikacyjny albo seryjny licznika | Gdy potrzebujesz upewnić się, że patrzysz na właściwe urządzenie |
Ja przy odczycie do rachunku trzymam się prostego schematu: jeśli masz G11, zapisujesz 1.8.0; jeśli masz G12 albo inną taryfę wielostrefową, zapisujesz 1.8.1 i 1.8.2 osobno. Zapisuj pełne kWh i nie dopisuj miejsc po przecinku, jeśli operator nie prosi o coś innego. To banalna rzecz, ale właśnie na niej najczęściej powstają pomyłki przy zgłoszeniach stanu licznika.
Przy fotowoltaice patrzę dodatkowo na 2.8.0, bo sam pobór z sieci nie pokazuje pełnego obrazu pracy instalacji. Jeśli licznik przewija też czas, datę albo oznaczenie taryfy, traktuję to jako informacje pomocnicze, a nie główny odczyt do raportu. Dzięki temu łatwiej odróżnić, co jest rozliczeniem, a co tylko danymi technicznymi.
Po zrozumieniu OBIS-ów dużo łatwiej odróżnić zwykły stan licznika od komunikatów ostrzegawczych. A te potrafią być ważniejsze niż sama wartość zużycia, bo mówią wprost o stanie instalacji albo naruszeniu obudowy.
Ostrzeżenia i komunikaty, których nie wolno mylić z normalnym odczytem
W Norax 3 pojawiają się też oznaczenia, które nie mają nic wspólnego z taryfą ani ze zużyciem. To sygnały diagnostyczne, często związane z otwarciem pokrywy zacisków, wpływem magnetycznym, błędem systemu pomiarowego albo nieprawidłową kolejnością faz. Jeżeli licznik pokazuje taki komunikat, nie traktuję go jak zwykłej informacji do odczytu, tylko jak ostrzeżenie do sprawdzenia.
| Komunikat lub symbol | Co oznacza | Co zrobić w praktyce |
|---|---|---|
| Trójkąt ostrzegawczy przy CZO | Wykryto otwarcie pokrywy zacisków po aktywacji zabezpieczenia | Jeśli nie było ingerencji, zgłoś to operatorowi lub zarządcy instalacji |
| MB albo sygnał wpływu magnetycznego | Wykryto próbę oddziaływania polem magnetycznym | Nie ignoruję tego, bo to typowy sygnał serwisowy |
| F.F.9 z kodem 0040 | Nieprawidłowa kolejność faz | Potrzebna jest kontrola instalacji, najlepiej przez elektryka |
| F.F.9 z kodem 0001 lub 0002 | Problem z zegarem albo niski poziom baterii wewnętrznej | To sygnał techniczny, który powinien być obsłużony przez serwis |
| F.F.9 z kodem 0004, 0020, 0100, 0200 | Odpowiednio: wpływ magnetyczny, błąd systemu pomiarowego, krytyczny błąd danych lub błąd pamięci | Wymaga zgłoszenia, bo nie jest to normalny ekran użytkowy |
W praktyce najważniejsza zasada brzmi prosto: jeśli widzisz sam odczyt i kod OBIS, to jesteś w trybie pracy normalnej. Jeśli pojawia się trójkąt, komunikat błędu albo symbol naruszenia, najpierw robisz zdjęcie ekranu, a dopiero potem zgłaszasz sprawę. Nie próbowałbym sam kasować takich sygnałów, bo to już jest obszar serwisowy, a nie użytkowy.
Wiedząc, które oznaczenia są alarmowe, łatwiej przejść do samego odczytu bez mieszania tego z diagnostyką. To właśnie tu najczęściej pojawiają się drobne, ale kosztowne pomyłki.
Jak odczytuję licznik do rachunku i czego nie mylę z błędem
Gdy sprawdzam Norax 3 pod kątem rozliczenia, idę zawsze tą samą kolejnością. Najpierw kod, potem liczba, potem strefa. Taki porządek oszczędza czasu i zmniejsza ryzyko, że zapiszesz właściwą wartość pod złym kodem. Przy nowoczesnych licznikach to naprawdę częsty błąd, zwłaszcza gdy ekran przewija się automatycznie.
- Sprawdzam, jaki kod OBIS pokazuje licznik w danym momencie.
- Odczytuję wartość tylko wtedy, gdy wiem, czy chodzi o 1.8.0, 1.8.1, 1.8.2 czy 2.8.0.
- Przepisuję pełne kWh, bez części dziesiętnych, jeśli tak wymaga operator.
- Przy taryfie dwustrefowej zapisuję obie strefy osobno.
- Jeśli mam fotowoltaikę, kontroluję też energię oddaną do sieci.
- Gdy pojawia się ostrzeżenie, nie traktuję go jako zwykłego odczytu do rachunku.
Najczęstsze pomyłki widzę właściwie w trzech miejscach. Po pierwsze, ktoś przepisuje 2.8.0 zamiast 1.8.0 i miesza pobór z eksportem. Po drugie, ktoś przy taryfie dwustrefowej podaje tylko jeden stan, choć powinien dwa. Po trzecie, ktoś myli brak jednej fazy z awarią całego licznika, kiedy problem leży po stronie instalacji lub zasilania przed licznikiem. To są różne sytuacje i każda wymaga innej reakcji.
Jeśli ekran przełącza się zbyt szybko, wolę poczekać na właściwy kod niż zgadywać z pamięci. W praktyce dokładność jest ważniejsza od pośpiechu, bo odczyt licznika to nie test na refleks, tylko prosta czynność techniczna. Kiedy patrzysz na to w takiej kolejności, Norax 3 staje się czytelny nawet wtedy, gdy na pierwszy rzut oka wygląda na przeładowany symbolami.
Co warto zapamiętać, gdy ekran pokazuje coś nietypowego
W Norax 3 najwięcej informacji daje nie pojedynczy znak, ale zestaw: fazy, kod OBIS i ewentualny marker ostrzegawczy. Jeśli licznik pokazuje zwykły stan zużycia, po prostu zapisujesz właściwy rejestr. Jeśli pojawia się trójkąt, błąd F.F. albo migające oznaczenie faz, traktujesz to już jako sygnał diagnostyczny, a nie rutynowy odczyt.
- Do rachunku zapisuj to, co odpowiada twojej taryfie, a nie każdy kod, który przewinie się na ekranie.
- Przy taryfie dwustrefowej trzymaj osobno strefę dzienną i nocną, bo zsumowanie ich później tylko utrudnia kontrolę.
- Przy fotowoltaice kontroluj też eksport energii, bo bez tego obraz pracy instalacji jest niepełny.
- Jeśli pojawia się ostrzeżenie o pokrywie, fazach albo wpływie magnetycznym, nie odkładaj sprawy na później.
Ja traktuję ten licznik jak urządzenie, które mówi bardzo dużo, ale wymaga czytania w dobrej kolejności. Najpierw patrzę na to, czy instalacja jest elektrycznie poprawna, potem na to, co licznik mierzy, a dopiero na końcu na dodatkowe symbole i skróty. Taki sposób odczytu daje najwięcej sensu zarówno przy zwykłym rozliczeniu prądu, jak i przy bardziej złożonych instalacjach z taryfą dwustrefową lub fotowoltaiką.
