Dobrze wykonane podłączenie ogrzewania podłogowego decyduje nie tylko o komforcie, ale też o tym, czy instalacja da się później wyregulować bez walki z przegrzanymi strefami i zapowietrzaniem. W praktyce liczą się trzy rzeczy: poprawny układ z rozdzielaczem, właściwa długość pętli i sensowne parametry zasilania. Poniżej rozkładam to na części, tak jak robiłbym to przy odbiorze instalacji na budowie.
Najważniejsze zasady, które decydują o spokojnej pracy podłogówki
- Rozdzielacz musi pasować do liczby obiegów, średnicy rur i sposobu regulacji przepływu.
- Pętle warto planować podobnej długości, bo wtedy hydrauliczne równoważenie jest dużo prostsze.
- Podłogówka pracuje niskotemperaturowo, więc często potrzebuje układu mieszającego albo ograniczenia temperatury.
- Przed zakryciem instalacji trzeba ją napełnić, odpowietrzyć i wykonać próbę szczelności.
- Najwięcej problemów robią zbyt długie pętle, zły przepływ i brak miejsca pod stałą zabudowę.

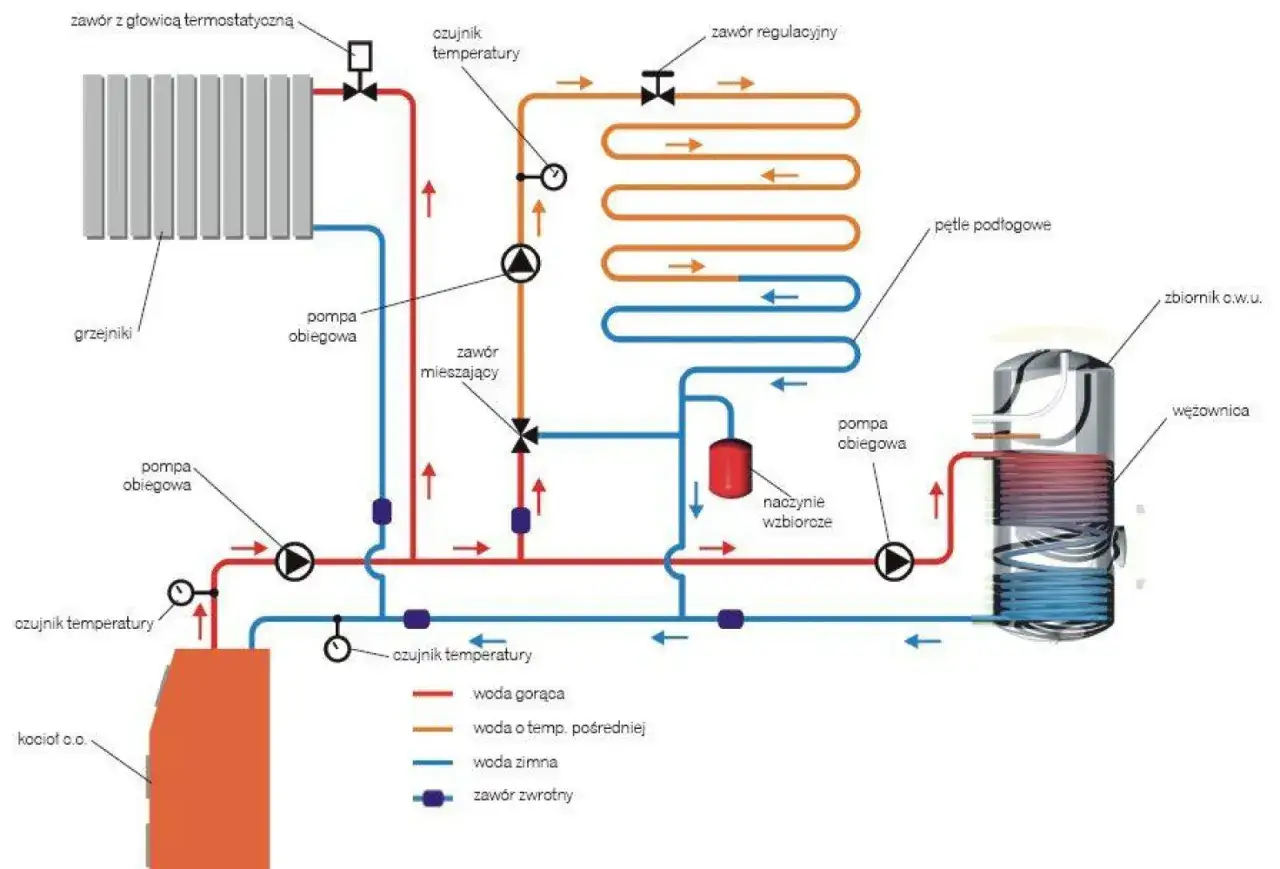

Jak wygląda poprawny układ z rozdzielaczem i źródłem ciepła
Ja zawsze zaczynam od prostego pytania: skąd ma przyjść ciepło i jak ma zostać rozdzielone na pętle. W typowej instalacji masz źródło ciepła, ewentualną grupę mieszającą, rozdzielacz z belką zasilającą i powrotną oraz same pętle wykonane z rury PEX, PE-RT albo wielowarstwowej. To właśnie rozdzielacz jest centrum sterowania całym układem, bo pozwala ustawić przepływ w każdym obiegu osobno.
| Element | Rola w instalacji | Na co zwracam uwagę |
|---|---|---|
| Źródło ciepła | Dostarcza wodę grzewczą do instalacji | Czy pracuje niskotemperaturowo, czy potrzebuje obniżenia temperatury |
| Grupa mieszająca | Obniża temperaturę wody dla podłogówki | Czy jest potrzebna przy kotle wysokotemperaturowym lub instalacji mieszanej |
| Rozdzielacz | Rozdziela wodę na pętle i umożliwia regulację | Liczba obiegów, obecność rotametrów, odpowietrznika i zaworu spustowego |
| Pętle grzewcze | Oddają ciepło przez całą powierzchnię podłogi | Długość, średnica rury, rozstaw i sensowne prowadzenie trasy |
| Siłowniki i termostaty | Umożliwiają sterowanie strefowe | Czy faktycznie potrzebujesz automatyki w każdym pomieszczeniu |
W instalacjach niskotemperaturowych podłogówka często pracuje przy parametrach rzędu 40/30°C albo podobnych, ale nie traktowałbym tego jak uniwersalnej normy. Jeśli źródło ciepła podaje wyższą temperaturę, przydaje się mieszacz lub gotowy zestaw mieszający, bo sama podłoga nie powinna dostawać wody „wprost z kotła” bez kontroli. W małych strefach, na przykład w łazience, czasem stosuje się lokalne ograniczenie temperatury powrotu, ale tylko wtedy, gdy projekt i producent to dopuszczają.
Kiedy układ jest już rozrysowany, przechodzę do liczb, bo to one pokazują, czy projekt ma sens, czy tylko dobrze wygląda na kartce.
Co trzeba ustalić przed ułożeniem rur
Na etapie przygotowania najłatwiej uniknąć błędów, które później są bardzo drogie w naprawie. Najważniejsze są trzy kwestie: zapewnienie właściwej mocy cieplnej, dobór średnicy rur i rozsądny podział powierzchni na pętle. W praktyce nie chodzi o to, żeby „wcisnąć” jak najwięcej rur, tylko żeby każda strefa miała podobne warunki pracy.
- Długość pętli. Dla rury 16 mm zwykle przyjmuje się około 100 m, dla 17 mm około 120 m, a dla 20 mm około 150 m.
- Przepływ. Typowy zakres pracy instalacji to mniej więcej 0,1-0,5 m/s, bo za mały przepływ pogarsza oddawanie ciepła, a za duży podnosi opory.
- Opór obiegu. W praktyce nie powinien być zbyt wysoki; dla pętli podłogowej często przyjmuje się granicę około 20 kPa.
- Rozstaw rur. Im większe straty ciepła w pomieszczeniu, tym gęściej trzeba układać rury, ale bez przesady, bo zbyt ciasny rozstaw podnosi koszt i nie zawsze daje realny zysk.
- Miejsca pod zabudowę. Pod szafkami kuchennymi, wanną czy brodzikiem zwykle nie prowadzi się pętli, bo to strefy o słabym oddawaniu ciepła i potencjalnych problemach eksploatacyjnych.
W praktyce największą różnicę robi podział dużych pomieszczeń na kilka podobnych obiegów zamiast jednej długiej pętli. To nie jest detal projektowy, tylko warunek, żeby późniejsza regulacja miała sens. W jednym salonie różnica między 70-metrową i 100-metrową pętlą potrafi być odczuwalna już po pierwszym uruchomieniu.
Gdy projekt jest policzony, można przejść do samego montażu i podłączenia obiegów do rozdzielacza.
Jak podłączyć pętle krok po kroku
Tu zaczyna się część, w której najłatwiej popełnić błąd, bo wszystko wygląda podobnie: rura, złączka, belka zasilająca, belka powrotna. W rzeczywistości liczy się kolejność i staranność. Ja pilnuję przede wszystkim tego, żeby każda pętla była opisana, poprawnie wpięta i od razu sprawdzona pod kątem szczelności.
- Ustawiam i mocuję rozdzielacz w miejscu, które pozwala wygodnie podejść do wszystkich obiegów.
- Sprawdzam, czy zasilanie i powrót są zgodne z projektem oraz czy rozdzielacz ma odpowiednią liczbę sekcji.
- Wpinam pętle do belek za pomocą właściwych złączek, zwykle typu eurokonus, i od razu opisuję każdy obieg.
- Kontroluję, czy długości pętli w obrębie jednego pomieszczenia są możliwie zbliżone.
- Przygotowuję układ do napełniania, odpowietrzania i próby szczelności jeszcze przed zakryciem instalacji.
Napełnienie i odpowietrzenie
To etap, którego nie wolno skracać. Obiegi napełniam pojedynczo, a nie wszystkie naraz, bo wtedy łatwiej wypchnąć powietrze z rur. Najpierw otwieram jeden obieg, wodę podaję przez belkę zasilającą, a z powrotu odprowadzam ją wężem do odpływu. Kilkukrotne przepompowanie wody przez dany obieg zwykle wystarcza, żeby usunąć większość pęcherzyków powietrza. Dopiero potem zamykam go i przechodzę do następnego.
Nie lubię prowizorycznych odpowietrzników w najwyższych punktach układu, bo to dodatkowe miejsce potencjalnego przecieku. Lepiej oprzeć się na porządnym rozdzielaczu z odpowietrznikiem i zrobić odpowietrzenie porządnie, obieg po obiegu.
Przeczytaj również: Ogrzewanie podłogowe - Elektryczne czy wodne? Wybierz mądrze!
Próba ciśnieniowa
Przed wykonaniem wylewki lub zakryciem instalacji trzeba sprawdzić szczelność. W praktyce próba wodna zwykle odbywa się przy ciśnieniu około 4-6 bar, a instalacja ma wytrzymać bez spadków i bez miejscowych przecieków. To moment, w którym wychodzą drobne błędy montażowe: niedokręcona złączka, uszkodzony pierścień, źle dobrany element przejściowy. Jeśli coś ma puścić, lepiej żeby puściło teraz, a nie po miesiącach eksploatacji.
Po takim sprawdzeniu mogę przejść do regulacji, bo sama szczelność jeszcze nie oznacza, że instalacja będzie grzać równo.
Jak wyregulować przepływy i uruchomić instalację
Hydrauliczne równoważenie brzmi technicznie, ale idea jest prosta: każda pętla ma dostać tyle wody, ile potrzebuje, a nie tyle, ile akurat „uda się” przepchnąć przez układ. Właśnie dlatego lubię rozdzielacze z przepływomierzami. Rotametr pokazuje przepływ w danym obiegu i pozwala od razu skorygować ustawienie bez zgadywania.
| Objaw po uruchomieniu | Najbardziej prawdopodobna przyczyna | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Jedno pomieszczenie grzeje za mocno | Za duży przepływ w pętli | Ustawienie rotametru i zaworu na powrocie |
| Podłoga jest letnia, ale nigdy nie dogrzewa | Za mały przepływ lub za niska temperatura zasilania | Przepływy, nastawę mieszacza i parametry źródła ciepła |
| Układ szumi lub nierówno pracuje | Zbyt duży opór lub źle dobrana pompa | Sumę oporów pętli i nastawę pompy obiegowej |
| Jedna pętla nagrzewa się wyraźnie szybciej od innych | Różne długości lub źle zrównoważony rozdzielacz | Porównanie długości obiegów i ustawień przepływu |
Przy pierwszym rozruchu nie ustawiam wszystkiego „na oko”. Jeśli w instalacji są siłowniki termoelektryczne, czyli małe napędy otwierające i zamykające pętle, testuję też reakcję automatyki pokojowej. Sama podłogówka ma dużą bezwładność cieplną, więc zmian temperatury nie ocenia się po pięciu minutach. Najuczciwiej patrzeć na układ po kilku godzinach pracy, a przy nowej wylewce nawet dłużej.
Gdy przepływy są już ustawione, łatwo zauważyć, które decyzje projektowe były trafione, a które od razu zaczynają generować kłopoty.
Najczęstsze błędy, które wychodzą dopiero po wylewce
Najgorsze w ogrzewaniu podłogowym jest to, że część błędów ujawnia się dopiero wtedy, gdy poprawka staje się droga albo kłopotliwa. Dlatego zawsze ostrzegam przed kilkoma powtarzalnymi wpadkami.
- Za długa pętla. Na papierze wszystko się mieści, ale w praktyce rosną opory, spada przepływ i trudno to wyrównać.
- Brak równych długości obiegów. Jedna krótka i jedna bardzo długa pętla prawie zawsze oznaczają późniejsze problemy z regulacją.
- Zbyt wysoka temperatura zasilania. Podłoga nie lubi „gorącej” wody, bo szybko pojawia się dyskomfort i przegrzewanie stref.
- Pomijanie stref pod zabudowę. Pod wanną, brodzikiem czy stałymi meblami ciepło nie rozchodzi się prawidłowo.
- Brak oznaczeń pętli. Bez opisu trudno później ustalić, który obieg odpowiada za konkretne pomieszczenie.
- Rezygnacja z próby ciśnieniowej. To skrót, który prawie zawsze kończy się stratą czasu po zakryciu instalacji.
W praktyce nie chodzi tylko o sam montaż, ale o przewidywanie tego, co będzie za miesiąc i za pięć lat. Dobrze zaprojektowana instalacja wybacza mniej więcej wszystko, poza chaosem w pętlach i złą hydrauliką. Dlatego ostatni krok to dla mnie zawsze odbiór na chłodno, bez zaufania do „na pewno będzie działać”.
Co sprawdzić przy odbiorze, żeby instalacja nie wymagała poprawki po starcie
Jeśli mam zamknąć temat jedną praktyczną radą, to brzmi ona tak: przy odbiorze nie patrz wyłącznie na wygląd rozdzielacza, tylko na logikę całego układu. Sprawdź, czy każdy obieg ma opis, czy przepływy są wstępnie ustawione, czy rozdzielacz ma odpowietrzenie i zawór spustowy oraz czy dokumentacja próby szczelności naprawdę istnieje. To są drobiazgi, które później oszczędzają najwięcej nerwów.
Podłogówka działa najlepiej wtedy, gdy jest policzona, dobrze odpowietrzona i wyregulowana bez pośpiechu. Jeśli dołożysz do tego sensowną automatykę i nie będziesz wymuszać zbyt wysokiej temperatury, instalacja odwdzięczy się równym grzaniem i stabilną pracą przez lata.
