Podlicznik prądu przydaje się wtedy, gdy chcesz uczciwie policzyć zużycie energii w jednym lokalu, warsztacie, obwodzie technicznym albo u najemcy bez ruszania głównego rozliczenia. Najwięcej problemów sprawia nie sam zakup urządzenia, lecz dobór właściwego typu, miejsce wpięcia i zgodność z konkretnym schematem podłączenia. Poniżej pokazuję to krok po kroku, w praktycznym układzie, bez zbędnej teorii.
Najważniejsze zasady, które porządkują temat od razu
- Podlicznik mierzy tylko wycinek instalacji, ale nie zastępuje głównego licznika operatora.
- W układzie jednofazowym przez licznik przechodzą przewody L i N, a w trójfazowym L1, L2, L3 i N.
- Przewód ochronny PE nie przechodzi przez podlicznik i nie powinien być przez niego prowadzony.
- Do rozliczeń między użytkownikami najlepiej sprawdza się licznik z oznaczeniem MID i odpowiednią klasą dokładności.
- Montaż wykonuj po stronie instalacji odbiorczej, poza częścią plombowaną, zgodnie z instrukcją konkretnego modelu.
- Sam podlicznik nie obniża rachunku. Pomaga dopiero pokazać, gdzie i kiedy naprawdę znika energia.
Czym jest podlicznik i kiedy ma sens
Podlicznik to dodatkowy licznik energii, który mierzy zużycie tylko wybranego fragmentu instalacji. W praktyce wykorzystuje się go w domach, mieszkaniach, lokalach usługowych, warsztatach, piwnicach, garażach, a także przy rozliczaniu najemców czy osobnych stref technicznych. Z mojego doświadczenia wynika, że najlepiej sprawdza się tam, gdzie jedno główne przyłącze zasila kilka niezależnych odbiorów, a właściciel chce widzieć realny pobór każdej z nich.
Ważne jest jednak rozróżnienie: podlicznik służy do kontroli i rozliczeń wewnętrznych, a nie do zastępowania licznika operatora. Jeśli chcesz rozdzielić zużycie między piętrami domu, osobnym lokalem albo obwodem ogrzewania elektrycznego, to ma sens. Jeśli liczysz na to, że sam montaż podlicznika obniży taryfę, to tak to nie działa. Licznik tylko pokazuje dane, nie zmienia grupy taryfowej ani stawki za kilowatogodzinę.
Najczęściej rezygnuję z podlicznika tylko wtedy, gdy obciążenie jest małe i łatwe do oszacowania, albo gdy wystarczy prostszy pomiar na jednym urządzeniu. W pozostałych przypadkach dodatkowy licznik daje po prostu porządek. A gdy już wiadomo, po co go montować, trzeba przejść do schematu połączenia.

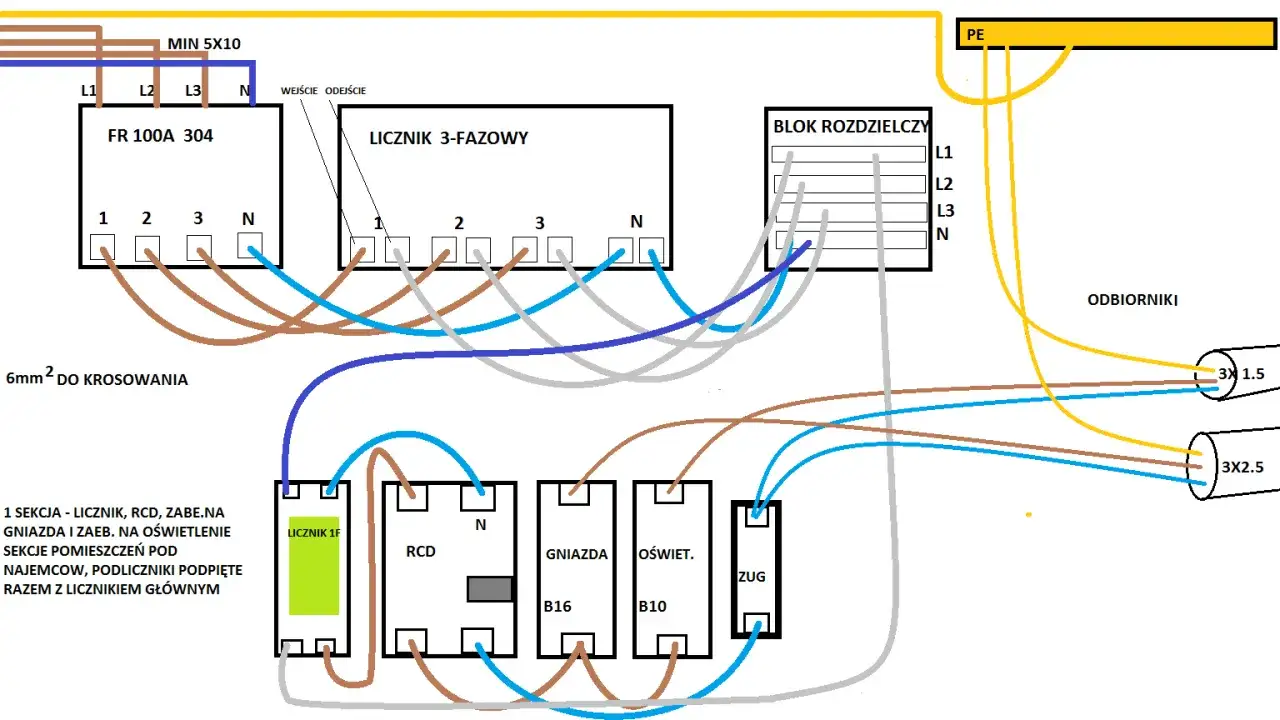

Schemat podłączenia w uproszczeniu
Nie ma jednego uniwersalnego rysunku dla wszystkich modeli, bo producenci różnie opisują zaciski, a czasem odwracają układ wejścia i wyjścia. Zasada pozostaje jednak ta sama: podlicznik wpinam szeregowo w obwód, który chcę mierzyć, a nie równolegle. W praktyce oznacza to, że energia płynie najpierw przez licznik, a dopiero potem dalej do odbiorów.
W instalacji jednofazowej przez licznik przechodzą przewód fazowy i neutralny. W instalacji trójfazowej dochodzą trzy fazy oraz neutralny. Przewód ochronny PE omija licznik całkowicie. To drobiazg, który początkujący bardzo często mylą, a potem mają błędny pomiar albo niebezpieczny układ przewodów w rozdzielnicy.
| Wariant | Gdzie się sprawdza | Co przechodzi przez licznik | Na co uważać |
|---|---|---|---|
| Jednofazowy | Mieszkanie, mały lokal, jeden obwód | L i N | Zgodność zacisków IN/OUT i poprawny kierunek przepływu |
| Trójfazowy bezpośredni | Dom, warsztat, większy lokal | L1, L2, L3 i N | Poprawna kolejność faz i odpowiedni zapas prądowy |
| Z przekładnikami prądowymi | Duże obciążenia, rozbudowane rozdzielnice | Pomiar pośredni przez przekładniki | Kierunek przekładników, współczynnik przekładni, staranne oznaczenie |
Ja zawsze zaczynam od sprawdzenia karty katalogowej konkretnego modelu. Jedne liczniki mają wejście u góry, inne na dole, a jeszcze inne wymagają mostkowania określonych zacisków, żeby w ogóle rozpocząć pomiar. Jeśli schemat nie pasuje do opisu producenta, nie zgaduję na oko. To zwykle kończy się błędem pomiarowym albo uszkodzeniem urządzenia.
W praktyce warto też od razu zdecydować, czy licznik ma tylko mierzyć zużycie, czy ma być częścią większego systemu monitoringu. To prowadzi do wyboru odpowiedniego modelu.
Jaki typ licznika wybrać do swojej instalacji
W małej rozdzielnicy domowej najczęściej wystarcza licznik modułowy na szynę DIN. Dla mieszkania albo małego lokalu wystarczy wersja jednofazowa, a dla domu z płytą indukcyjną, pompą ciepła czy garażem z większym obciążeniem lepiej od razu patrzeć na trójfazowy. W większych instalacjach, gdzie prąd jest wysoki albo rozdzielnica ma już ograniczoną przestrzeń, sensownie wchodzą modele z przekładnikami prądowymi.
| Typ licznika | Kiedy go wybieram | Plusy | Ograniczenia |
|---|---|---|---|
| Jednofazowy | Jeden obwód, mieszkanie, mały lokal | Prosty montaż, niższa cena, mało miejsca | Nie nadaje się do pełnego pomiaru instalacji 3-fazowej |
| Trójfazowy bezpośredni | Dom, większy lokal, warsztat | Uniwersalny, czytelny, dobry do większości zastosowań | Musi mieć odpowiedni zapas prądowy |
| Trójfazowy z przekładnikami | Duża moc, wiele obwodów, wysoki prąd | Nie wymaga przepuszczania całego prądu przez licznik | Wymaga dokładniejszego montażu i poprawnego doboru przekładni |
Przy wyborze patrzę przede wszystkim na trzy rzeczy: liczbę faz, prąd znamionowy i certyfikację MID. Dla rozliczeń wewnętrznych MID bardzo pomaga, bo wzmacnia wiarygodność odczytu. Jeśli licznik ma służyć tylko do orientacyjnej kontroli zużycia, można zejść z wymaganiami, ale przy najmie, podziale kosztów między użytkownikami albo rozliczaniu biura czy warsztatu nie warto oszczędzać na precyzji.
Warto też zwrócić uwagę na funkcje dodatkowe. Wyjście impulsowe, RS-485 albo Modbus przydają się wtedy, gdy chcesz z czasem podłączyć licznik do monitoringu energii, BMS albo systemu automatyki. To nie jest konieczne w każdym domu, ale w obiektach z większą liczbą obwodów bywa naprawdę praktyczne. Gdy model jest już dobrany, można przejść do montażu.
Jak wykonać montaż bez psucia pomiaru
Tu zawsze stawiam sprawę jasno: jeśli nie masz pewności co do identyfikacji przewodów, nie pracuj przy instalacji pod napięciem. W instalacjach elektrycznych najważniejsza jest kolejność działań, a nie szybkość. Najpierw odłączasz zasilanie, potem sprawdzasz brak napięcia, a dopiero później pracujesz przy zaciskach.
- Wyłącz zasilanie obwodu i potwierdź brak napięcia odpowiednim miernikiem.
- Sprawdź, czy podlicznik ma być zamontowany po stronie instalacji odbiorczej, a nie w części plombowanej.
- Przygotuj miejsce w rozdzielnicy lub w osobnej obudowie na szynie DIN.
- Podłącz przewody dokładnie według oznaczeń producenta: wejście zasilania, wyjście do odbiorów, właściwy układ faz.
- Nie prowadź przez licznik przewodu ochronnego PE.
- Dokręć zaciski z odpowiednim momentem i sprawdź, czy przewody nie mają luzu.
- Wykonaj próbny rozruch i porównaj wskazanie z realnym obciążeniem.
- Jeśli licznik ma służyć do rozliczeń, zapisz stan początkowy i opisz obwód na stałe.
Przy licznikach trójfazowych bardzo ważna jest kolejność faz i kierunek przepływu. Jeśli to pomylisz, pomiar może być nieczytelny albo pozornie poprawny, ale z przesunięciem. Przy licznikach z przekładnikami dochodzi jeszcze orientacja przekładników prądowych i zgodność współczynnika przekładni. To nie jest miejsce na skróty.
Jeżeli układ ma pracować w budynku wielorodzinnym albo w obiekcie z rozdzielnią wspólną, montaż powinien być wykonany tak, by licznik był łatwo dostępny, opisany i chroniony przed przypadkową ingerencją. W praktyce najlepiej sprawdzają się zamykane szafki lub wydzielone pola w rozdzielnicy. Dzięki temu odczyt i serwis są prostsze, a ryzyko błędów dużo mniejsze.
Po samym montażu sprawdza się jeszcze jedno: czy licznik faktycznie mierzy tylko ten obwód, który miał mierzyć. To prowadzi nas do błędów, które najczęściej psują całą instalację.
Najczęstsze błędy i ryzyka, których lepiej uniknąć
- Zamiana wejścia z wyjściem. Wtedy licznik może działać, ale pomiar będzie błędny albo nieintuicyjny.
- Przeprowadzenie przewodu PE przez licznik. To błąd konstrukcyjny i instalacyjny.
- Zbyt mały prąd znamionowy licznika. Urządzenie może się grzać albo zaniżać trwałość całego układu.
- Montaż w części plombowanej lub przed głównym układem pomiarowym. To już wchodzi w obszar, którego nie rusza się samodzielnie.
- Brak MID przy rozliczeniach między osobami. Potem trudno obronić wynik przed najemcą albo wspólnikiem.
- Luźne zaciski i słaby styk. To jeden z najgorszych problemów, bo potrafi dać i błąd pomiaru, i przegrzewanie przewodów.
- Montaż w złym miejscu, np. przy dużym cieple, wilgoci albo bez dostępu serwisowego.
W praktyce największy problem nie polega na samym błędzie technicznym, tylko na tym, że użytkownik zaczyna ufać złemu odczytowi. Potem wchodzą spory o rozliczenia, ktoś twierdzi, że zużycie jest zawyżone, a ktoś inny, że instalacja działa nieprawidłowo. Dlatego przy pomiarze do rozliczeń zawsze wolę prosty, czytelny układ niż „sprytną” instalację zrobioną na skróty.
Gdy pomiar jest już poprawny, zostaje jeszcze kwestia pieniędzy i taryf. I właśnie tu podlicznik daje najwięcej praktycznych korzyści.
Ile to kosztuje i co daje w taryfach
Jeśli patrzeć wyłącznie na koszt zakupu i montażu, orientacyjne widełki są dość szerokie. Prosty licznik jednofazowy do kontroli zużycia kupisz często za około 80-200 zł, sensowny trójfazowy za 150-450 zł, a modele z komunikacją lub MID potrafią kosztować 200-700 zł. Do tego dochodzi montaż elektryka, zwykle 200-800 zł przy prostym zadaniu, a przy przebudowie rozdzielnicy nawet 300-1500 zł, zależnie od zakresu prac.
| Element | Typowy koszt orientacyjny | Kiedy rośnie cena |
|---|---|---|
| Podlicznik jednofazowy | 80-200 zł | Gdy ma MID, pamięć, lepszy wyświetlacz |
| Podlicznik trójfazowy | 150-450 zł | Gdy ma większy prąd, komunikację lub lepszą dokładność |
| Model z Modbus lub RS-485 | 200-700 zł | Gdy potrzebujesz integracji z automatyką |
| Montaż elektryka | 200-800 zł | Gdy trzeba przerabiać rozdzielnicę lub prowadzić nowe przewody |
W taryfach rola podlicznika jest bardzo praktyczna, ale pośrednia. W G11 pozwala po prostu zobaczyć, ile naprawdę zużywa dany obwód. W G12 lub G12w sprawdzasz, czy przesunięcie pracy urządzeń na tańsze godziny faktycznie daje efekt. W rozliczeniach najmu podlicznik porządkuje temat na poziomie dokumentu i odczytu, ale sam nie rozwiązuje wszystkiego - zasady rozliczania trzeba jeszcze dobrze opisać w umowie.
Największa oszczędność nie wynika z samego urządzenia, tylko z decyzji podjętych na podstawie danych. Jeżeli widzisz, że bojler, grzejnik, ładowarka albo warsztat pobierają prąd w godzinach droższej strefy, możesz zmienić nawyki albo automatykę. To właśnie wtedy podlicznik realnie pracuje na rachunek, a nie tylko świeci na tablicy.
Co sprawdzić przed zakupem, żeby nie wracać do rozdzielnicy dwa razy
- Czy instalacja jest jednofazowa, czy trójfazowa.
- Jaki jest maksymalny prąd obwodu i jaki zapas powinien mieć licznik.
- Czy urządzenie ma MID, jeśli ma służyć do rozliczeń.
- Czy w rozdzielnicy jest miejsce na moduł DIN i ewentualne dodatkowe zabezpieczenia.
- Czy potrzebujesz tylko odczytu lokalnego, czy też komunikacji z systemem monitoringu.
- Czy licznik będzie pracował w suchym, wentylowanym miejscu z dostępem serwisowym.
- Czy obwód, który mierzysz, jest wyraźnie opisany i oddzielony od reszty instalacji.
Jeśli mam doradzić jedną rzecz ponad wszystko, to tę: najpierw wybierz właściwy model, dopiero potem montaż. Zły dobór licznika psuje cały sens inwestycji szybciej niż źle dokręcony zacisk. Dobrze dobrany podlicznik, zamontowany po stronie instalacji odbiorczej i opisany w rozdzielnicy, daje spokój na lata - zwłaszcza wtedy, gdy służy do rozliczeń między użytkownikami albo do kontroli kosztów energii w budynku.
