Schemat uziemienia paneli fotowoltaicznych - Jak uniknąć błędów?

Uziemienie w instalacji PV ma jeden cel: bezpiecznie odprowadzić przepięcia i utrzymać wszystkie metalowe elementy na tym samym potencjale. W praktyce nie chodzi tylko o podłączenie ram paneli do przewodu ochronnego, ale o cały schemat uziemienia paneli fotowoltaicznych, który obejmuje konstrukcję, GSU, uziom i ochronę przeciwprzepięciową. Poniżej pokazuję, jak to czytać bez technicznego chaosu, co naprawdę trzeba połączyć i gdzie najczęściej pojawiają się błędy.

Co naprawdę obejmuje uziemienie instalacji PV

Ja zawsze zaczynam od rozdzielenia trzech pojęć, bo w praktyce są one mylone nawet na budowie. Połączenie wyrównawcze łączy metalowe elementy, żeby miały ten sam potencjał. Uziemienie łączy układ z ziemią przez uziom. Instalacja odgromowa ma z kolei przechwycić wyładowanie i bezpiecznie odprowadzić jego energię. To nie są synonimy, tylko trzy różne warstwy ochrony.

W instalacji fotowoltaicznej najczęściej chodzi o połączenie metalowej konstrukcji, ram modułów i obudowy falownika z główną szyną uziemiającą budynku. W materiałach UDT zwraca się uwagę właśnie na poprawne połączenia wyrównawcze ram i na to, czy ewentualne uziemienie funkcjonalne strony DC zostało zaprojektowane zgodnie z dokumentacją. To ważne, bo nie każdy system PV pracuje w identycznym układzie elektrycznym.

Element	Rola w układzie	Co warto zapamiętać
Ramy modułów	Wyrównują potencjał metalowych części na poziomie panelu	Nie można zakładać, że sama rama załatwia sprawę bez dalszego połączenia z resztą instalacji
Konstrukcja wsporcza	Łączy cały rząd modułów w jedną przewodzącą całość	Trzeba zadbać o ciągłość między sekcjami stołów i o odporność na korozję
GSU	Jest centralnym punktem połączeń ochronnych budynku	To tu trafia logika całego uziemienia, a nie do przypadkowej śruby czy rury
Uziom	Odprowadza prądy do gruntu	Może być fundamentowy, otokowy albo pionowy, ale zawsze musi być sprawdzony pomiarowo
SPD	Ogranicza przepięcia po stronie DC i AC	Im krótsze połączenie do szyny uziemiającej, tym lepiej działa ochrona

W praktyce nie patrzę na to jak na osobne urządzenia, tylko jak na jeden system wyrównania potencjałów. Kiedy te role są już jasne, sam schemat staje się prostszy do odczytania, a różnice zaczynają się dopiero przy dachu, gruncie albo instalacji odgromowej.

Jak wygląda typowy schemat połączeń uziemiających w PV

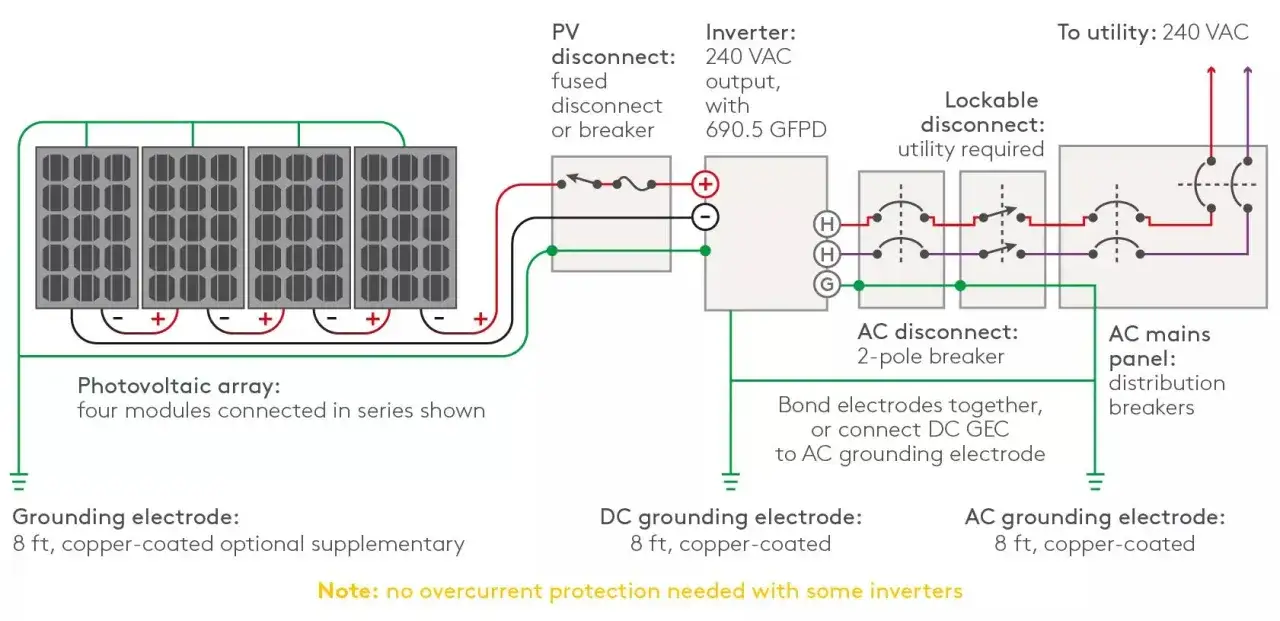

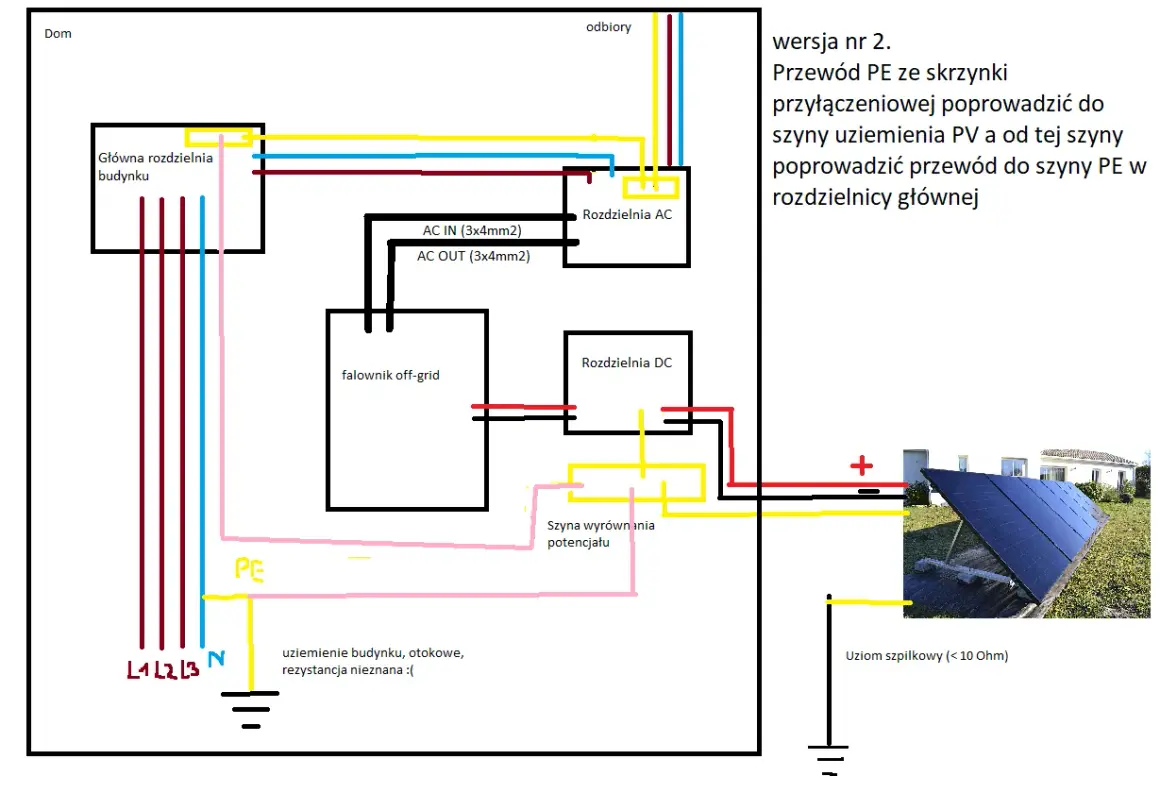

Najprostszy układ, który traktuję jako punkt wyjścia, wygląda tak: ramy modułów i konstrukcja wsporcza są łączone przewodem wyrównawczym, ten trafia do GSU, a GSU jest połączona z uziomem budynku. Równolegle do tego dochodzą przewody ochronne falownika oraz połączenia ograniczników przepięć DC i AC do tej samej logiki uziemienia. Jeśli projekt przewiduje funkcjonalne odniesienie jednego z przewodów DC do ziemi, robi się to wyłącznie zgodnie z dokumentacją producenta i z właściwym nadzorem ochrony izolacji.

Ja zwykle opisuję to inwestorowi w jednym zdaniu: wszystko metalowe ma być połączone, a wszystko, co może przyjąć przepięcie, ma dostać krótką drogę do GSU. W wielu instalacjach spotyka się przewód Cu 6 mm² dla połączeń wyrównawczych i 16 mm² Cu dla połączeń głównych, ale ostateczny przekrój zależy od projektu, materiału konstrukcji, długości trasy i układu odgromowego. Nie warto tego zgadywać na budowie.

1. Moduły PV łączy się z konstrukcją przez zaciski lub dedykowane punkty uziemiające.
2. Konstrukcja wsporcza dostaje połączenie wyrównawcze między sekcjami, żeby nie powstały „martwe” odcinki bez ciągłości.
3. Przewód ochronny prowadzi się najkrótszą sensowną drogą do GSU, bez zbędnych pętli i ostrych załamań.
4. GSU łączy się z uziomem budynku lub z dodatkowym uziomem zaprojektowanym dla instalacji.
5. SPD po stronie DC i AC podłącza się do tej samej logiki uziemienia, bo inaczej ochrona traci skuteczność.

To jest schemat bazowy, ale jeszcze nie gotowa recepta na każdy dach. Gdy w grę wchodzi metalowe pokrycie, instalacja odgromowa albo konstrukcja wolnostojąca, układ trzeba dopasować do konkretnego obiektu.

Dlaczego dach, grunt i instalacja odgromowa wymagają innych rozwiązań

Największy błąd, jaki widzę w rozmowach o fotowoltaice, to traktowanie wszystkich obiektów tak samo. Dach bez LPS, dach z instalacją odgromową i konstrukcja gruntowa pracują w zupełnie innych warunkach. Inaczej prowadzi się przewody, inaczej dobiera SPD i inaczej rozwiązuje się połączenie z uziomem.

Wariant	Co jest kluczowe	Na co uważać
Dach bez LPS	Krótkie połączenia, ciągłość metalowych elementów, sensowne podłączenie do GSU	Nie wolno zakładać, że sama blacha dachowa zastępuje cały uziom
Dach z LPS	Separacja od przewodów odgromowych i kontrola drogi prądu piorunowego	„Na skróty” można wprowadzić przepięcie tam, gdzie nie powinno się pojawić
Konstrukcja na gruncie	Własny uziom lub połączenie z istniejącym układem budynku	Trzeba pilnować korozji, połączeń mechanicznych i uszkodzeń od wilgoci oraz gruntu
Dach metalowy	Sprawdzenie rzeczywistej ciągłości elektrycznej pokrycia i jego połączenia z resztą instalacji	Nie każdy metalowy dach jest od razu dobrym elementem ochronnym

Jeśli dach ma własną instalację odgromową, nie łączę wszystkiego „bo tak będzie bezpieczniej”. Tu liczy się projekt, odległość separacyjna i sposób wpięcia ograniczników przepięć. Właśnie dlatego montaż trzeba prowadzić według kolejności, a nie według wygody na dachu.

Jak wykonać uziemienie krok po kroku

W praktyce zaczynam od dokumentacji, nie od zacisku. Najpierw trzeba wiedzieć, jaki jest typ falownika, jak pracuje strona DC, czy budynek ma LPS, gdzie znajduje się GSU i jakie połączenia przewidział producent modułów. Dopiero wtedy ma sens dobór przewodów, zacisków i trasy prowadzenia połączeń.

1. Sprawdź dokumentację modułów i falownika. Szukaj informacji o punktach uziemiających, klasie ochrony, wymaganiach dotyczących monitorowania izolacji i dopuszczalnych sposobach podłączenia.
2. Wyznacz punkt wspólny. Najczęściej jest nim GSU budynku albo dedykowana szyna, z którą GSU jest połączona.
3. Połącz ramy i konstrukcję. Użyj zacisków przeznaczonych do PV, odpornych na korozję i kompatybilnych materiałowo z aluminium lub stalą ocynkowaną.
4. Prowadź przewody możliwie krótko. Długie pętle pogarszają skuteczność ochrony przeciwprzepięciowej i podnoszą indukowane napięcia.
5. Włącz falownik i SPD do tej samej logiki ochrony. Ograniczniki przepięć po stronie DC i AC powinny mieć jednoznaczny, krótki punkt odniesienia do uziemienia.
6. Wykonaj pomiary. Bez sprawdzenia ciągłości połączeń wyrównawczych i rezystancji uziemienia cały schemat pozostaje tylko założeniem na papierze.

Przy konstrukcjach aluminiowych i dachach blaszanych zwracam też uwagę na materiały styków. Miedź, aluminium i stal nie lubią przypadkowych połączeń bez odpowiedniego łącznika, bo po czasie wychodzi korozja kontaktowa. To drobiazg, który potrafi zabić dobrą instalację szybciej niż duża awaria.

Błędy, które najczęściej wychodzą dopiero przy pomiarach

Najbardziej kosztowne pomyłki nie wyglądają groźnie w dniu montażu. Zwykle wychodzą dopiero podczas pomiarów, pierwszej burzy albo przeglądu po roku. I właśnie dlatego tę część traktuję bardzo praktycznie.

• Brak ciągłości między sekcjami stołów. Jeden rząd jest połączony dobrze, drugi już nie, bo ktoś pominął mostek lub zły zacisk.
• Wpięcie do przypadkowego elementu budynku. Rura, balustrada albo śruba konstrukcyjna nie zastępują GSU.
• Zbyt długie połączenia do SPD. Ochronnik przepięciowy traci skuteczność, jeśli przewody do szyny są prowadzone niepotrzebnie daleko.
• Mieszanie metali bez właściwego osprzętu. To prosta droga do korozji i pogorszenia kontaktu elektrycznego.
• Założenie, że metalowy dach rozwiązuje wszystko. Dach może przewodzić, ale to nie znaczy, że spełnia rolę uziomu bez dodatkowego sprawdzenia.
• Samowolne uziemienie przewodu DC. W nowoczesnych falownikach taki ruch bywa błędem, jeśli nie wynika z projektu i zaleceń producenta.
• Pominięcie wpływu LPS. Przy instalacji odgromowej nie da się budować schematu „na oko”, bo odległość i kierunek prowadzenia przewodów mają znaczenie.

Jeżeli miałbym wskazać jeden najczęstszy problem, to byłby nim nie sam brak przewodu, tylko zła logika całego układu. Kiedy elektryk poprawia pojedynczy zacisk bez zrozumienia całej ścieżki prądu, instalacja dalej pozostaje niepewna.

Co sprawdzam przed odbiorem i po pierwszej burzy

Po montażu nie kończy się praca, tylko zaczyna najważniejszy etap kontroli. W dobrej instalacji sprawdzam ciągłość połączeń wyrównawczych, jakość dokręcenia zacisków, poprawność podłączenia SPD, stan GSU i rezystancję uziemienia. To jest moment, w którym widać, czy schemat działa w praktyce, a nie tylko na rysunku.

Przy odbiorze zwracam uwagę na trzy rzeczy: pomiary, oznaczenia i dostęp do dokumentacji. W miejscu instalacji powinien być schemat jednokreskowy, informacja o wykonawcy i procedura wyłączenia. Po silnej burzy patrzę jeszcze na stan ograniczników przepięć i komunikaty falownika, bo tam często pierwszy raz wychodzi prawdziwe obciążenie układu.

Jeśli instalacja ma działać bezproblemowo przez lata, uziemienie trzeba traktować jako część całego systemu, a nie jako detal montażowy na końcu listy. Dobrze dobrany schemat, właściwe zaciski i rzetelny pomiar po montażu oszczędzają więcej problemów niż najtańsza oszczędność na kablu, a przy wątpliwym dachu albo instalacji z odgromówką najlepiej oprzeć się na projekcie elektryka z odpowiednimi uprawnieniami.
