Sprzęgło hydrauliczne porządkuje pracę instalacji grzewczej wtedy, gdy źródło ciepła i kilka obiegów odbiorczych nie mają tych samych potrzeb. W tym tekście wyjaśniam, jak działa sprzęgło hydrauliczne w praktyce, kiedy naprawdę pomaga, jak jest zbudowane i po czym poznać, że instalacja została zaprojektowana rozsądnie, a nie tylko „dorzucona” do kotłowni.
Najważniejsze rzeczy o pracy sprzęgła hydraulicznego
- Oddziela hydraulicznie źródło ciepła od obiegów instalacji, więc pompy nie wpływają na siebie wprost.
- Najwięcej daje w układach z kilkoma obiegami, na przykład przy grzejnikach i podłogówce pracujących równolegle.
- Pomaga utrzymać stabilny przepływ, łagodzi wahania temperatury i ułatwia współpracę z kotłem kondensacyjnym albo pompą ciepła.
- W prostym układzie z jednym obiegiem nie zawsze jest potrzebne, a czasem bywa po prostu zbędnym kosztem i dodatkowym elementem do serwisowania.
- Przy doborze liczą się przepływ, moc źródła, liczba obiegów oraz jakość montażu, a nie sam fakt, że urządzenie „dobrze wygląda w schemacie”.
Na czym polega separacja hydrauliczna w instalacji
Najprościej mówiąc, sprzęgło działa jak bufor porządkujący przepływy między kotłem albo pompą ciepła a obiegami grzewczymi. Nie chodzi o to, że woda nagle przestaje krążyć, tylko o to, że źródło ciepła i odbiorniki przestają „szarpać” się nawzajem o ten sam strumień. Dzięki temu pompy pracują stabilniej, a instalacja nie wymaga ciągłego gaszenia skutków złego bilansu hydraulicznego.
Z mojego punktu widzenia to właśnie tutaj leży sedno tematu. Nie montuję tego elementu „na wszelki wypadek”, tylko wtedy, gdy instalacja ma kilka obiegów, różne temperatury pracy albo pompę źródła, która nie powinna walczyć z pompami obiegowymi po stronie odbiorników. W praktyce najbardziej odczuwa się to przy układach mieszanych, gdzie grzejniki i podłogówka pracują obok siebie. To prowadzi do pytania, co dokładnie dzieje się w samym sprzęgle, kiedy przepływy nie są idealnie równe.
Co dzieje się z wodą wewnątrz sprzęgła
W środku nie ma żadnej magii, tylko spokojna komora, w której przepływy mogą się wyrównać. Do sprzęgła wchodzą i wychodzą przewody zasilania oraz powrotu z kotła i z instalacji grzewczej. Woda może się tam mieszać, ale nie jest już prowadzona jedną wymuszoną drogą przez jedną pompę. To właśnie dlatego takie rozwiązanie tak dobrze tłumi konflikty między obiegami.
| Stan pracy | Co dzieje się w sprzęgle | Efekt dla instalacji |
|---|---|---|
| Przepływ źródła i obiegów jest zbliżony | Układ pracuje spokojnie, a separator tylko wyrównuje drobne różnice | Stała temperatura i mniejsze ryzyko wahań pracy pomp |
| Instalacja odbiera mniej ciepła niż źródło podaje | Część wody wraca krótszą drogą do źródła | Źródło szybciej redukuje moc, a obiegi nie są przegrzewane |
| Instalacja potrzebuje więcej ciepła niż źródło dostarcza | Pompy obiegowe dobierają brakujący strumień przez sprzęgło | Obiegi nadal pracują, mimo że źródło chwilowo nie nadąża z wydajnością |
| Część termostatów zamyka przepływ | Separator ogranicza wzajemne zakłócanie pracy pomp | Mniej hałasu, mniej „walki” o wodę i mniej przypadkowych spadków komfortu |
W praktyce właśnie ta elastyczność robi różnicę: źródło może pracować w swoich warunkach, a obiegi odbiorcze w swoich. Dzięki temu łatwiej przejść do kolejnego pytania, czyli tam, gdzie taki układ daje realną korzyść, a nie tylko poprawia schemat na papierze.
Gdzie ten układ ma największy sens
Najczęściej korzyść widać tam, gdzie instalacja nie jest jednorodna. Jedne obiegi chcą wyższej temperatury, inne niższej, jedne mają własną pompę, inne pracują z dużym oporem, a źródło ciepła ma swoje wymagania co do przepływu. Wtedy separator hydrauliczny nie jest dodatkiem dekoracyjnym, tylko elementem, który porządkuje całą pracę układu.
| Sytuacja | Dlaczego pomaga |
|---|---|
| Grzejniki i ogrzewanie podłogowe w jednym domu | Każdy obieg może mieć własną pompę i własną regulację bez wzajemnego zakłócania pracy |
| Pompa ciepła z kilkoma strefami grzewczymi | Stabilizuje przepływ i ułatwia utrzymanie warunków, których wymaga źródło ciepła |
| Kocioł kondensacyjny z małą pojemnością wodną | Pomaga zachować wymagany przepływ w kotle, nawet gdy obiegi odbiorcze pracują nieregularnie |
| Kotłownia kaskadowa | Oddziela obieg kotłów od obiegów instalacji i ogranicza wpływ pomp obiegowych na pracę źródeł |
| Modernizacja starej instalacji | Ułatwia połączenie nowego źródła ciepła z istniejącą, trudną hydraulicznie instalacją |
Z mojego punktu widzenia najbardziej wdzięczne są modernizacje. W nowych układach projekt da się od początku ułożyć rozsądnie, ale w starej instalacji sprzęgło często ratuje sytuację, kiedy nie opłaca się rozbierać całej hydrauliki od zera. To jednak nie znaczy, że w każdym domu warto je montować bez analizy. Właśnie tu pojawia się ważne ograniczenie.
Kiedy lepiej nie montować go automatycznie
Nie każdy układ zyska na takim elemencie. Jeśli instalacja jest prosta, ma jeden obieg, jedną pompę i przepływy są dobrze dobrane, separator może wnieść niewiele poza dodatkowym miejscem zajętym w kotłowni. Wtedy lepiej najpierw sprawdzić, czy problemem nie jest samo zrównoważenie instalacji, zabrudzony filtr, źle ustawiona pompa albo zapowietrzenie.
| Układ | Mój komentarz |
|---|---|
| Jeden prosty obieg grzewczy | Często wystarcza poprawny dobór pompy i hydrauliczne zrównoważenie instalacji |
| Dwa lub więcej obiegów o różnych wymaganiach | Tu separator zwykle ma już bardzo konkretne uzasadnienie |
| Układ, w którym potrzebujesz magazynowania ciepła | Warto rozważyć bufor, bo rozwiązuje inny problem niż samo rozdzielenie przepływów |
| Układ wymagający pełnego oddzielenia dwóch stron instalacji | Lepszy może być wymiennik ciepła, bo daje pełną separację hydrauliczną i termiczną |
To ważne rozróżnienie: sprzęgło nie zastępuje rozsądnego projektu. Jeśli instalacja jest źle policzona, sam separator nie naprawi wszystkiego. Może jedynie ukryć część problemów na tyle skutecznie, że później trudniej je zdiagnozować. Dlatego następnym krokiem zawsze jest dla mnie sprawdzenie budowy i wariantu wykonania, a nie tylko samej nazwy urządzenia.
Z czego jest zbudowane i jakie ma wersje

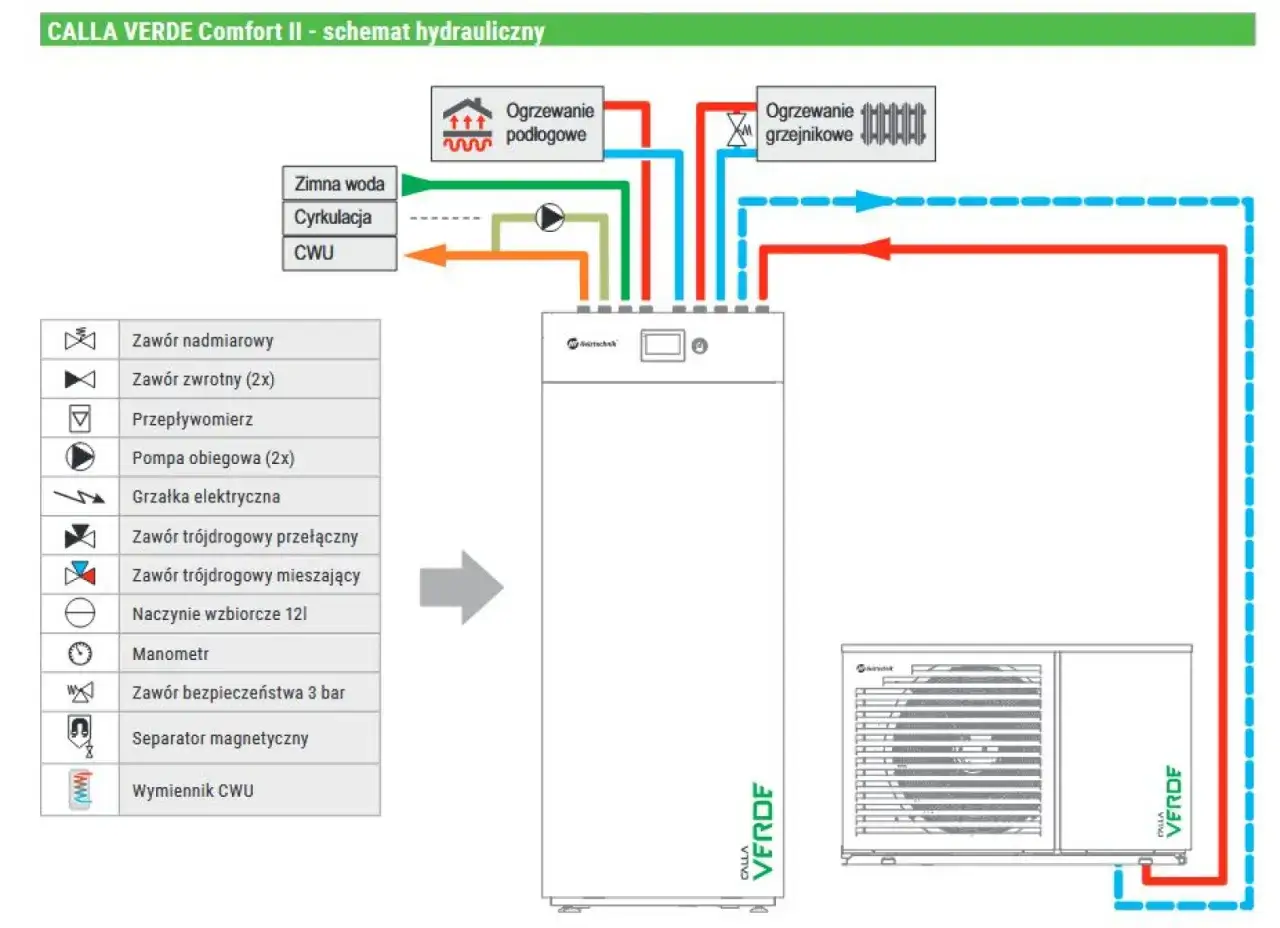

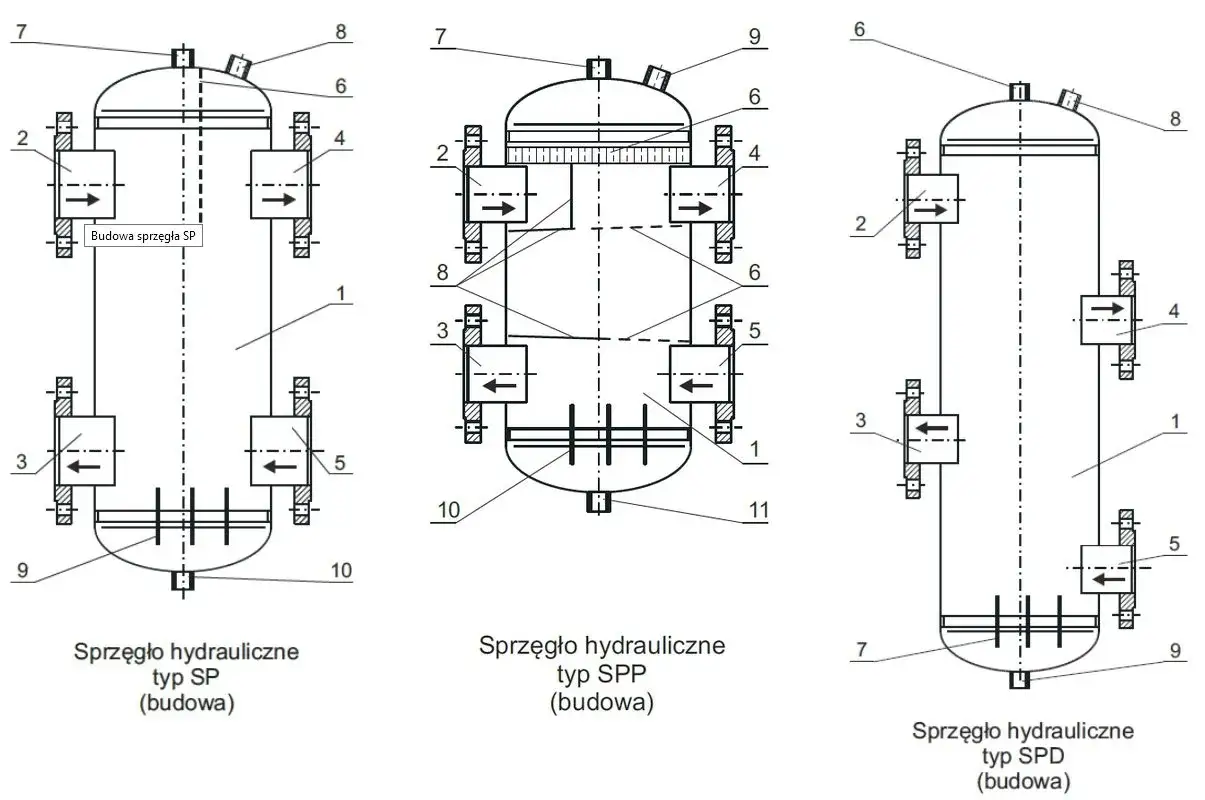

Najczęściej spotyka się prostą konstrukcję: korpus z czterema króćcami, komorę wewnętrzną i elementy dodatkowe, które ułatwiają eksploatację. To urządzenie nie jest skomplikowane mechanicznie, ale właśnie ta prostota działa na jego korzyść. Im mniej rzeczy może się popsuć, tym lepiej dla całej kotłowni.
Wersja pionowa
Pionowy separator często montuje się na ścianie kotłowni. W tej wersji łatwiej też o naturalne oddzielanie zanieczyszczeń oraz odpowietrzanie instalacji. Dla wielu realizacji to po prostu najpraktyczniejsze rozwiązanie, bo zajmuje niewiele miejsca i dobrze współpracuje z rozdzielaczami oraz grupami pompowymi.
Wersja pozioma
Pozioma belka jest bardziej kompaktowa i bywa wygodna tam, gdzie liczy się ciasna zabudowa albo integracja z gotowym modułem grzewczym. Z punktu widzenia działania robi to samo, ale w montażu i organizacji kotłowni może być po prostu wygodniejsza. Dla mnie to dobry wybór wtedy, gdy projekt wymaga zwartego układu, a nie klasycznego pionowego rozdzielacza.
Przeczytaj również: Jaka średnica rury PEX do grzejników - Kiedy 16x2, a kiedy 20x2?
Elementy, które naprawdę pomagają w eksploatacji
- Odpowietrznik - usuwa powietrze, które potrafi zabić wydajność całego układu bardziej niż wielu inwestorów się wydaje.
- Zawór spustowy - ułatwia opróżnianie i usuwanie osadów z urządzenia.
- Izolacja termiczna - ogranicza straty ciepła w kotłowni i zapobiega temu, by separator działał jak niepotrzebny grzejnik.
- Zintegrowany rozdzielacz - przydaje się w bardziej rozbudowanych kotłowniach, gdzie liczy się porządek w podłączeniu kilku obiegów.
Jeśli ktoś patrzy wyłącznie na korpus, zwykle pomija właśnie te elementy. A w praktyce to one decydują, czy instalacja będzie wygodna w serwisie i stabilna przez lata. To z kolei prowadzi do kolejnej sprawy: po czym poznać, że układ nie został dobrany dobrze albo separator w ogóle nie rozwiązuje problemu.
Jakie objawy pokazują źle dobrany albo źle wpięty układ
Nie każde niedogrzanie oznacza winę sprzęgła, ale są sygnały, które powinny zapalić kontrolkę. Ja zwykle zwracam uwagę na zachowanie pomp, temperatury na obiegach i to, czy instalacja zachowuje się spokojnie po zamykaniu termostatów. Jeśli układ zaczyna żyć własnym życiem, problem prawie zawsze leży gdzieś w hydraulice.
- Szumy i nerwowa praca pomp - często oznaczają, że obiegi wzajemnie się zakłócają.
- Nierówne temperatury w strefach - jeden obieg grzeje za mocno, drugi ledwo nadąża.
- Niedogrzana podłogówka - bywa skutkiem złego bilansu przepływów, a nie samego źródła ciepła.
- Częste taktowanie źródła - urządzenie za często się włącza i wyłącza, bo nie pracuje w stabilnych warunkach.
- Problemy z odpowietrzeniem i osadem - jeśli separator nie wspiera odmulania i odpowietrzania, instalacja szybciej traci sprawność.
W takich sytuacjach łatwo popełnić błąd diagnostyczny i od razu wymienić pompę, zawory albo automatykę. Tymczasem czasem wystarczy poprawić bilans hydrauliczny, wyczyścić filtr, zmienić nastawy albo sprawdzić, czy separator ma sens w danym układzie. To właśnie dlatego przed montażem wolę przejść przez prostą checklistę zamiast kierować się samym odruchem „dodajmy jeszcze jeden element”.
Co sprawdzić przed montażem, żeby układ pracował bez nerwów
Przed decyzją patrzę na cały system, nie tylko na sam korpus. Najważniejsze są: liczba obiegów, wymagane przepływy, typ źródła ciepła, różnice temperatur między obiegami oraz to, czy instalacja ma pracować z jedną pompą, czy z kilkoma. Jeżeli te elementy się nie zgadzają, separator może być bardzo dobrym wyborem, ale jeśli wszystko już gra, nie dokładałbym go z przyzwyczajenia.
- Sprawdź, ile obiegów ma pracować równolegle i czy każdy ma inne wymagania.
- Porównaj wydajność pompy źródła z przepływem, którego potrzebuje instalacja.
- Oceń, czy w układzie są grzejniki, podłogówka, bufor albo kilka źródeł ciepła.
- Zadbaj o miejsce montażu jak najbliżej źródła ciepła, żeby nie mnożyć strat i oporów.
- Wybierz wersję z odpowietrznikiem i zaworem spustowym, bo to później po prostu ułatwia życie.
- Uwzględnij izolację, szczególnie gdy separator pracuje w kotłowni, gdzie liczy się każdy niepotrzebnie oddany wat.
Jeśli mam sprowadzić cały temat do jednej praktycznej zasady, to brzmi ona tak: sprzęgło ma sens wtedy, gdy hydraulika instalacji jest bardziej skomplikowana niż samo źródło ciepła. W dobrze zaprojektowanym układzie porządkuje przepływy, chroni pompę i poprawia komfort pracy całej kotłowni, ale montowane bez potrzeby staje się tylko kolejnym elementem do opanowania. Dlatego zawsze zaczynam od pytania, czego w tej instalacji naprawdę brakuje: rozdzielenia obiegów, stabilnego przepływu czy po prostu lepszego projektu.
