W sieci elektroenergetycznej napięcie trzeba nie tylko przesyłać na duże odległości, ale też bezpiecznie sprowadzać do poziomu używanego przez odbiorców końcowych. Dlatego temat, który kryje się za hasłem urządzenie do obniżenia napięcia w sieci, dotyczy w praktyce transformatorów, stacji transformatorowych i regulacji napięcia, a nie jednego uniwersalnego sprzętu. Poniżej wyjaśniam, jak to działa, gdzie się to stosuje i dlaczego ma znaczenie także dla rachunków oraz taryf.
Najważniejsze informacje o obniżaniu napięcia w sieci
- W praktyce chodzi głównie o transformator energetyczny lub stację transformatorową SN/nn, które sprowadzają napięcie do 230/400 V.
- W polskiej sieci pracuje kilka poziomów napięcia, od wysokich i najwyższych po średnie i niskie, a każdy ma inne zadanie.
- Obniżenie napięcia nie jest prostą „śrubką do przekręcenia” - zbyt duża korekta może poprawić sytuację jednych odbiorców, a pogorszyć ją u innych.
- Straty powstające przy przesyle i transformacji są częścią kosztów dystrybucji, więc temat łączy się bezpośrednio z taryfami.
- W instalacjach z fotowoltaiką, długimi liniami lub dużym obciążeniem obniżanie napięcia bywa tylko doraźnym rozwiązaniem.
Co naprawdę robi ten element w sieci
Jeśli patrzę na ten temat technicznie, najczęściej nie chodzi o pojedyncze urządzenie, lecz o cały układ, który ma jeden cel: zmienić napięcie na taki poziom, żeby dało się je bezpiecznie przesyłać i używać. Jak pokazuje PSE, energia w Polsce przechodzi przez kilka poziomów napięcia - od 220/400 kV w przesyle dalekim, przez 110 kV i średnie napięcia 10-30 kV, aż po 230/400 V w instalacjach odbiorczych.

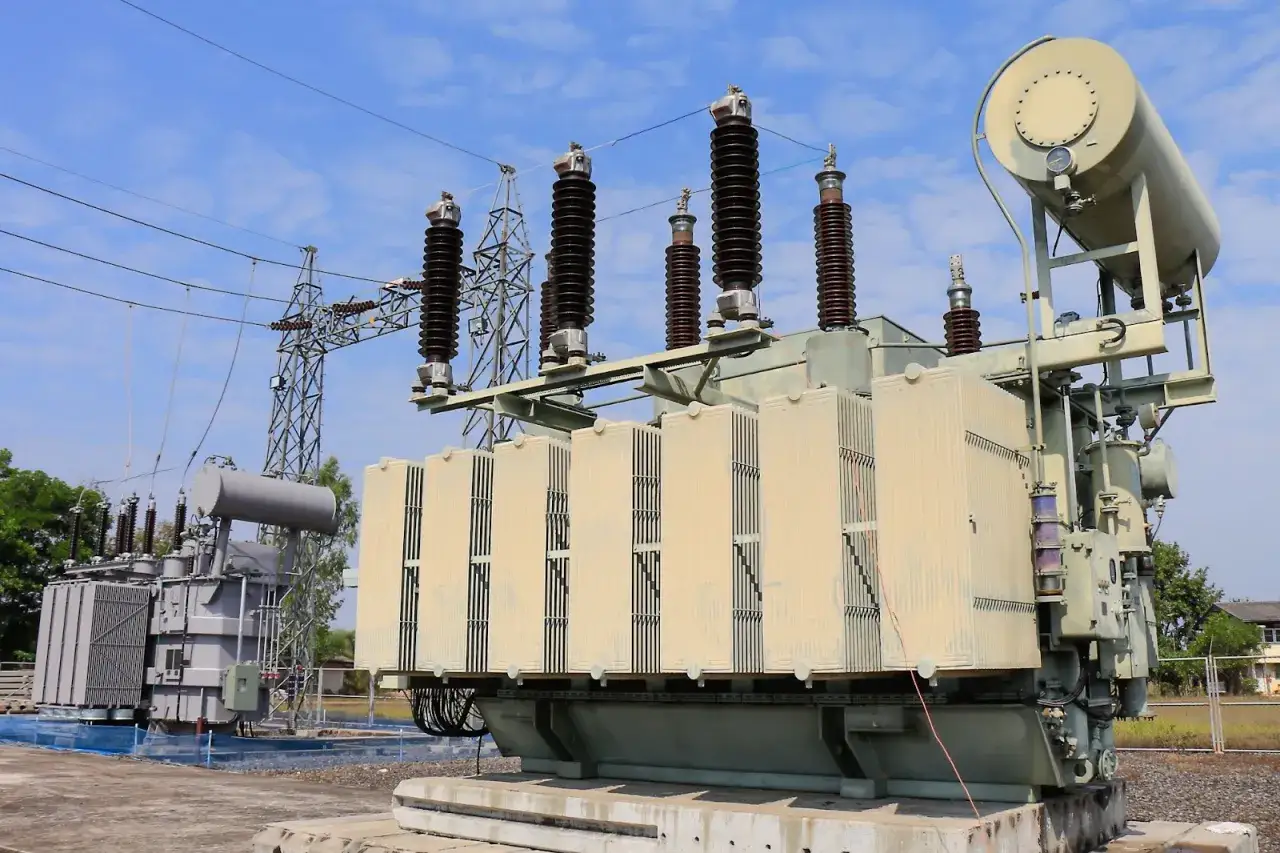

W praktyce właśnie stacja transformatorowa albo transformator w takiej stacji pełni rolę, którą użytkownicy potocznie opisują jako urządzenie do obniżenia napięcia w sieci. To nie jest jednak sprzęt z poziomu domowego. Taki element pracuje w infrastrukturze sieciowej i ma wpływ nie tylko na pojedynczy budynek, ale na całą gałąź zasilania: osiedle, ulicę, wieś, zakład albo fragment sieci rozdzielczej.
Warto też od razu rozdzielić dwa światy. Urządzenie w sieci to co innego niż domowy stabilizator napięcia, który chroni pojedynczy sprzęt. Ten pierwszy element zarządza parametrami całego obszaru zasilania, drugi działa lokalnie, przy jednym odbiorcy. To rozróżnienie jest ważne, bo od niego zależy, gdzie szukać rozwiązania problemu. Dalej pokażę, jak taki proces wygląda od środka.
Jak działa obniżanie napięcia krok po kroku
Podstawą jest zjawisko indukcji elektromagnetycznej. Transformator ma uzwojenie pierwotne i wtórne, a zmiana liczby zwojów pozwala zmieniać napięcie bez mechanicznego łączenia obwodów. W uproszczeniu: jeśli napięcie trzeba obniżyć, uzwojenie wtórne ma inną liczbę zwojów niż pierwotne, a energia jest przekazywana przez pole magnetyczne.
To działa płynnie, ale nie zawsze „na sztywno”. W wielu urządzeniach stosuje się przełączanie zaczepów, czyli zmianę punktu poboru napięcia na uzwojeniu. Dzięki temu operator może lekko podnieść albo obniżyć napięcie, żeby utrzymać je w dopuszczalnym zakresie mimo zmiennego obciążenia w ciągu dnia. W praktyce ma to duże znaczenie tam, gdzie raz działa dużo odbiorników, a innym razem dużo źródeł rozproszonych, na przykład fotowoltaiki.
- Najpierw energia trafia z poziomu przesyłowego lub średniego na transformator.
- Następnie pole magnetyczne przenosi energię między uzwojeniami.
- Na wyjściu otrzymujemy niższe napięcie, zwykle dostosowane do dalszej części sieci lub instalacji.
- Jeśli warunki sieci się zmieniają, operator może skorygować ustawienia, ale tylko w rozsądnym zakresie.
Tu właśnie zaczynają się praktyczne ograniczenia. Samo „zbicie” napięcia nie rozwiązuje wszystkiego, bo sieć ma swoją długość, opór przewodów i zmienność obciążenia. Dlatego obok transformatora stosuje się też inne rozwiązania, które działają w nieco odmienny sposób. O nich piszę w następnej sekcji.
Jakie rozwiązania stosuje się w praktyce i czym się różnią
Na poziomie sieciowym nie ma jednego narzędzia do każdego zadania. Inaczej pracuje transformator w stacji SN/nn, inaczej autotransformator w większym układzie, a jeszcze inaczej regulator napięcia. Poniżej zestawiam najczęstsze rozwiązania w sposób praktyczny, bez technicznego nadmiaru.
| Rozwiązanie | Gdzie się je stosuje | Po co jest używane | Najważniejsze ograniczenie |
|---|---|---|---|
| Transformator energetyczny | Stacje elektroenergetyczne i rozdzielcze | Zmienia napięcie między poziomami sieci | Ma stały zakres pracy i wymaga właściwego doboru obciążenia |
| Stacja transformatorowa SN/nn | Osiedla, wsie, budynki, obiekty usługowe | Sprowadza średnie napięcie do 230/400 V | Nie rozwiązuje problemu źle zaprojektowanej linii zasilającej |
| Autotransformator | Wybrane układy przemysłowe i sieciowe | Pozwala na zmianę poziomu napięcia przy prostszej konstrukcji | Ma inne właściwości izolacyjne niż klasyczny transformator |
| Regulator napięcia z przełączaniem zaczepów | Sieci, w których napięcie mocno się waha | Utrzymuje stabilniejszy poziom napięcia | Działa najlepiej jako element szerszego układu, nie samotne lekarstwo |
Z mojego punktu widzenia najważniejsze jest to, że operator nie „obniża napięcia dla zasady”, tylko po to, by utrzymać parametr w bezpiecznych granicach i nie przeciążyć dalszej części sieci. To prowadzi wprost do pytania, jak taki układ przekłada się na rachunek i taryfy, bo tam kryje się drugi, często pomijany sens całego tematu.
Dlaczego ten temat wpływa na rachunki i taryfy
W Polsce rachunek za energię składa się z części sprzedażowej i dystrybucyjnej. W tej drugiej mieszczą się koszty sieci, pomiaru, utrzymania infrastruktury i strat energii. URE wyjaśnia, że opłata sieciowa zmienna pokrywa przede wszystkim koszty energii traconej w sieci podczas przesyłania oraz transformacji napięcia, czyli dokładnie tego procesu, o którym tu mówimy.
To ważne, bo sam transformator nie obniża rachunku „od ręki” po stronie odbiorcy końcowego. Jego rola jest pośrednia: jeśli sieć działa poprawnie, straty są mniejsze, parametry bardziej stabilne, a operator ma mniej awarii i interwencji. W efekcie cały system działa sprawniej, a koszty utrzymania infrastruktury mogą być lepiej uzasadnione w taryfach dystrybucyjnych.
Od strony regulacyjnej widać też, że jakość sieci ma coraz większe znaczenie. W taryfach dystrybucyjnych pojawiają się dziś również elementy związane z jakością pracy systemu, a to oznacza, że napięcie, ciągłość dostaw i parametry techniczne nie są już pobocznym detalem. Dla odbiorcy praktyczny wniosek jest prosty: jeśli pojawia się problem z napięciem, nie jest to tylko kwestia komfortu, ale także parametrów, za które odpowiada operator. Następna sekcja pokazuje, kiedy samo obniżanie napięcia pomaga, a kiedy bywa tylko półśrodkiem.
Kiedy obniżenie napięcia pomaga, a kiedy nie wystarcza
Najbardziej mylący błąd polega na założeniu, że jedno ustawienie transformatora naprawi każdą sytuację. W praktyce bywa odwrotnie. URE zwraca uwagę, że obniżenie napięcia na transformatorze może być rozwiązaniem doraźnym, ale nie zawsze skutecznym: może poprawić warunki blisko stacji, a jednocześnie zaniżyć napięcie u odbiorców położonych dalej. To szczególnie istotne na długich obwodach niskiego napięcia.Właśnie dlatego takie działanie ma sens głównie wtedy, gdy problem jest lokalny i dobrze zmierzony. Jeśli napięcie rośnie przez pracę instalacji fotowoltaicznych, operator może skorygować parametry, ale przy większym problemie potrzebna jest już modernizacja. Zazwyczaj obejmuje ona grubsze przewody, zmianę konfiguracji sieci, skrócenie pętli zasilających albo dołożenie drugiego transformatora.
- Jeśli problem występuje w godzinach dużej produkcji z PV, najpierw trzeba sprawdzić profil napięcia w ciągu doby.
- Jeśli napięcie spada wieczorem przy dużym poborze, potrzebny może być inny dobór przekroju przewodów lub zasilania.
- Jeśli objawy są różne w różnych punktach tej samej linii, sama korekta na transformatorze zwykle nie wystarczy.

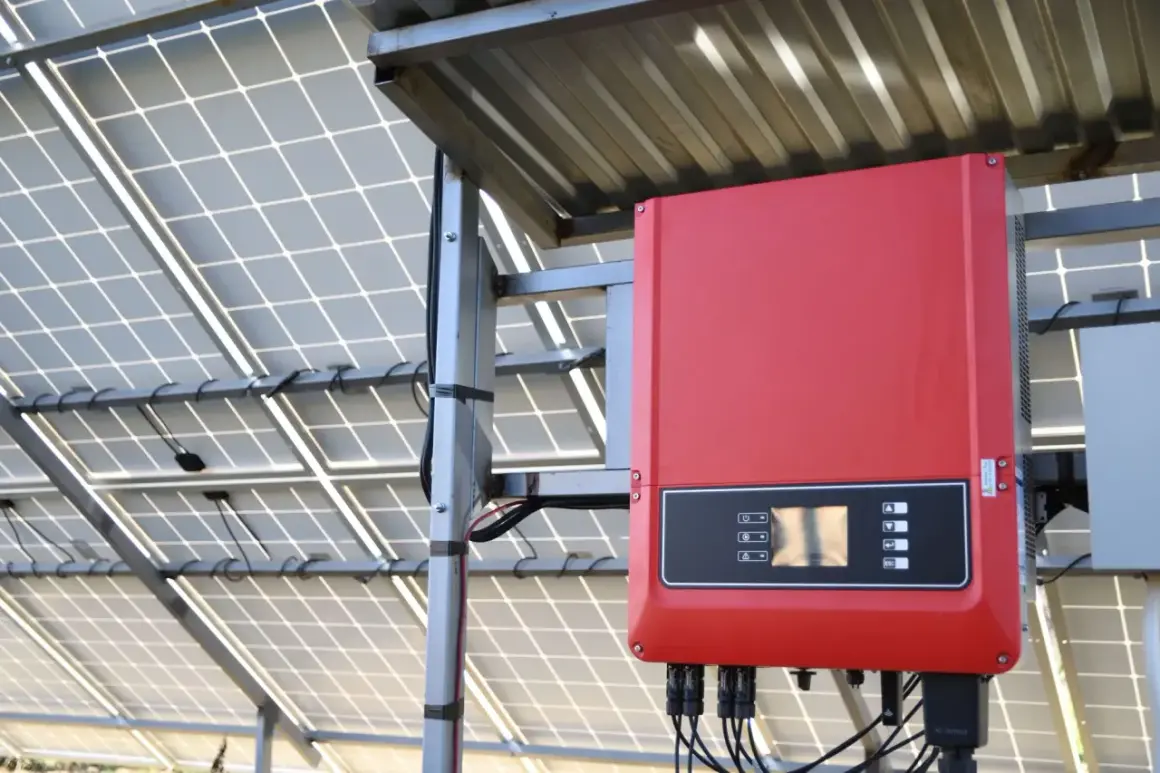

- Jeśli falowniki wyłączają się mimo pozornie „dobrego” napięcia, trzeba patrzeć na krótkie wahania i rzeczywiste pomiary, a nie tylko na odczyt chwilowy.
To prowadzi do ostatniego praktycznego tematu: jak podejść do doboru albo modernizacji, żeby nie naprawiać sieci na ślepo. W branży budowlanej i instalacyjnej ten etap jest często niedoceniany, a właśnie on decyduje o tym, czy problem wróci po kilku miesiącach.
Na co zwrócić uwagę przy doborze albo modernizacji
Gdy analizuję taki przypadek, zaczynam od obciążenia, długości linii i planowanego rozwoju instalacji. To nie jest akademicki porządek, tylko najprostszy sposób, żeby uniknąć sytuacji, w której sieć jest poprawiona na dziś, ale nie działa po dodaniu nowych odbiorników albo źródeł energii. W praktyce dobrze jest spojrzeć na cały układ, a nie tylko na sam transformator.
- Profil obciążenia - trzeba wiedzieć, kiedy pobór jest najwyższy i czy występują duże skoki mocy.
- Długość i przekrój linii - im dłuższy obwód, tym większy spadek napięcia i większe ryzyko problemów na końcu linii.
- Rezerwa na przyszłość - sieć projektuje się nie tylko pod obecnych odbiorców, ale też pod przyszłe źródła, ładowarki czy nowe budynki.
- Możliwość regulacji - przełączanie zaczepów pomaga, ale tylko w granicach wynikających z konstrukcji urządzenia.
- Warunki cieplne i eksploatacyjne - transformator, który pracuje pod stałym przeciążeniem, szybciej traci parametry i zwiększa ryzyko awarii.
- Koordynacja z zabezpieczeniami - każdy ruch w napięciu musi być zgodny z ochroną przeciwzwarciową i układem zabezpieczeń.
Najczęstszy błąd, jaki widzę w praktyce, to próba „dokręcenia” napięcia bez pomiarów i bez analizy całego obwodu. To zwykle daje krótkotrwały efekt, ale nie rozwiązuje przyczyny. Lepsze jest podejście etapowe: najpierw pomiar, potem korekta, a dopiero na końcu większa modernizacja. I właśnie taki sposób myślenia zamyka temat najuczciwiej.
Co sprawdziłbym najpierw, zanim uznam problem za rozwiązany
Jeżeli miałbym wskazać jedną rzecz, którą warto zapamiętać, powiedziałbym tak: sam transformator nie jest celem, tylko narzędziem do utrzymania stabilnych warunków pracy sieci. W domu, na osiedlu i w obiekcie przemysłowym jego rola jest inna, ale zasada pozostaje ta sama - napięcie ma być dostosowane do odbiorców, a nie ustawiane „na oko”.
W praktyce najpierw sprawdziłbym pomiary napięcia, potem długość i stan linii, następnie sposób pracy transformatora oraz to, czy problem nie wynika z dużej liczby źródeł rozproszonych albo gwałtownych zmian obciążenia. Jeśli parametry są poza normą, sama korekta zaczepu może pomóc tylko częściowo. Jeśli sieć jest przeciążona lub źle rozprowadzona, potrzebna będzie modernizacja, a nie kosmetyka.
Dla czytelnika najważniejszy wniosek jest prosty: obniżanie napięcia w sieci to element większej układanki, która łączy technikę, bezpieczeństwo i taryfy. Gdy te trzy obszary są dobrze zgrane, sieć działa stabilniej, rachunki są bardziej przewidywalne, a instalacje w budynkach mają mniejsze ryzyko awarii.
