W ogrzewaniu podłogowym temperatura zasilania ma większe znaczenie, niż wiele osób zakłada na etapie doboru osprzętu. Zawór trójdrożny porządkuje pracę całego obiegu: miesza wodę, chroni pętle przed przegrzaniem i pomaga utrzymać stabilny komfort na posadzce. Poniżej wyjaśniam, jak działa taki element, kiedy ma sens, jak go poprawnie wpiąć przy rozdzielaczu i jakie błędy najczęściej psują efekt.
Najważniejsze rzeczy, które trzeba wiedzieć o zaworze trójdrożnym w podłogówce
- Jego zadanie to mieszanie temperatury, a nie dogrzewanie instalacji.
- W praktyce podłogówka najlepiej pracuje przy zasilaniu zwykle około 30-35°C, a różnica między zasilaniem i powrotem najczęściej wynosi 5-10°C.
- Zawór termostatyczny jest prostszy, a wersja z siłownikiem daje większą kontrolę i lepiej współpracuje z automatyką.
- Najczęściej montuje się go między źródłem ciepła a rozdzielaczem, po stronie zasilania obiegu podłogowego.
- Źle dobrany lub źle wpięty zawór szybko daje objawy: nierówną temperaturę podłogi, szumy, przegrzewanie i większe zużycie energii.
Po co w ogóle jest zawór trójdrożny w podłogówce
W podłogówce taki zawór pełni rolę strażnika temperatury. Do rozdzielacza zasilanego z kotła, pompy ciepła albo innego źródła ciepła trafia woda, która bywa po prostu za gorąca dla jastrychu i wykończenia podłogi. Zawór miesza część gorącej wody z chłodniejszym powrotem z pętli, dzięki czemu obieg wtórny dostaje temperaturę bardziej odpowiednią dla pracy niskotemperaturowej.
Najważniejsze jest to, że zawór nie podnosi temperatury. On ją ogranicza, stabilizuje albo kieruje strumień we właściwą stronę. To właśnie dlatego w instalacji podłogowej jest tak ważny: bez niego komfort zaczyna zależeć od przypadkowych wahań źródła ciepła, a to zwykle kończy się przegrzewaniem albo ciągłym „pompowaniem” ustawień.
W praktyce dąży się do tego, by podłoga pracowała na zasilaniu w okolicach 30-35°C, a różnica temperatur między zasilaniem a powrotem zwykle mieściła się w przedziale 5-10°C. Taki zakres daje równy odbiór ciepła i nie przeciąża posadzki. To dobry punkt odniesienia, zanim przejdzie się do doboru samego zaworu i sposobu jego sterowania.
Jak działa mieszanie temperatury w praktyce
W zaworze trójdrożnym wszystko rozgrywa się na proporcjach przepływu. Jednym króćcem dopływa gorąca woda, drugim wraca chłodniejsza, a trzecim wypływa mieszanka o temperaturze dopasowanej do obiegu podłogowego. Z punktu widzenia instalacji to prosty mechanizm, ale jego skuteczność zależy od kilku szczegółów: właściwego kierunku przepływu, poprawnego doboru Kvs, położenia pompy i sposobu regulacji.
Ja patrzę na to tak: jeśli układ ma pracować stabilnie, zawór musi reagować szybciej niż bezwładność podłogi. Właśnie dlatego w prostszych instalacjach dobrze sprawdza się wersja termostatyczna, która samoczynnie pilnuje nastawy. W bardziej rozbudowanych systemach lepiej sprawdza się zawór z siłownikiem, bo pozwala sterować temperaturą dokładniej, zwłaszcza gdy źródło ciepła pracuje pogodowo albo instalacja ma kilka stref.
W gotowych zaworach termostatycznych przeznaczonych do takich układów zakres regulacji bywa dość wąski, często około 20-43°C. To nie przypadek. Podłogówka nie potrzebuje dużego zapasu temperatury, tylko stabilnego, niskiego zasilania. I właśnie na tym polega przewaga dobrze dobranego zaworu nad „uniwersalnym” podejściem bez mieszania.Jeśli chcesz zrozumieć instalację dalej, naturalnym kolejnym pytaniem jest to, który wariant zaworu ma sens w konkretnym domu, a który tylko wygląda dobrze na schemacie.
Jaki typ zaworu wybrać do swojej instalacji
Nie każdy zawór trójdrożny działa tak samo i nie każdy jest równie dobry do każdej podłogówki. Czasem potrzebny jest prosty termostatyczny mieszacz, czasem zawór obrotowy z siłownikiem, a czasem lepiej kupić gotowy moduł mieszający niż składać wszystko osobno.
| Wariant | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Zawór termostatyczny | Mała i średnia podłogówka, prosty układ, brak rozbudowanej automatyki | Prosta obsługa i szybka stabilizacja temperatury | Mniej elastyczny przy dużych zmianach obciążenia |
| Zawór obrotowy z siłownikiem | Instalacja z automatyką pogodową, strefami i sterowaniem centralnym | Większa precyzja regulacji | Wymaga sterownika, siłownika i poprawnego ustawienia logiki pracy |
| Gotowy moduł mieszający | Nowy rozdzielacz lub modernizacja, gdy liczy się szybki i uporządkowany montaż | Kompletne rozwiązanie z pompą, bypassem i zabezpieczeniami | Zwykle droższy i mniej elastyczny przy późniejszych zmianach |
| Bez dodatkowego zaworu | Źródło ciepła samo pracuje niskotemperaturowo i ma własną regulację | Mniej elementów i prostszy układ | Nie daje bufora bezpieczeństwa, jeśli parametry źródła zaczną pływać |
W praktyce najczęściej wygrywa rozwiązanie najprostsze, ale pod jednym warunkiem: musi być dopasowane do źródła ciepła. Jeśli pompa ciepła albo kocioł kondensacyjny już dobrze trzymają niską temperaturę, dodatkowy mieszacz nie zawsze jest konieczny. Jeśli jednak w instalacji są też grzejniki albo źródło pracuje na wyższych parametrach, zawór trójdrożny przestaje być dodatkiem, a staje się elementem porządkującym cały układ.
To prowadzi do ważniejszej sprawy: nawet najlepszy model nie zadziała dobrze, jeśli zostanie źle wpięty przy rozdzielaczu.

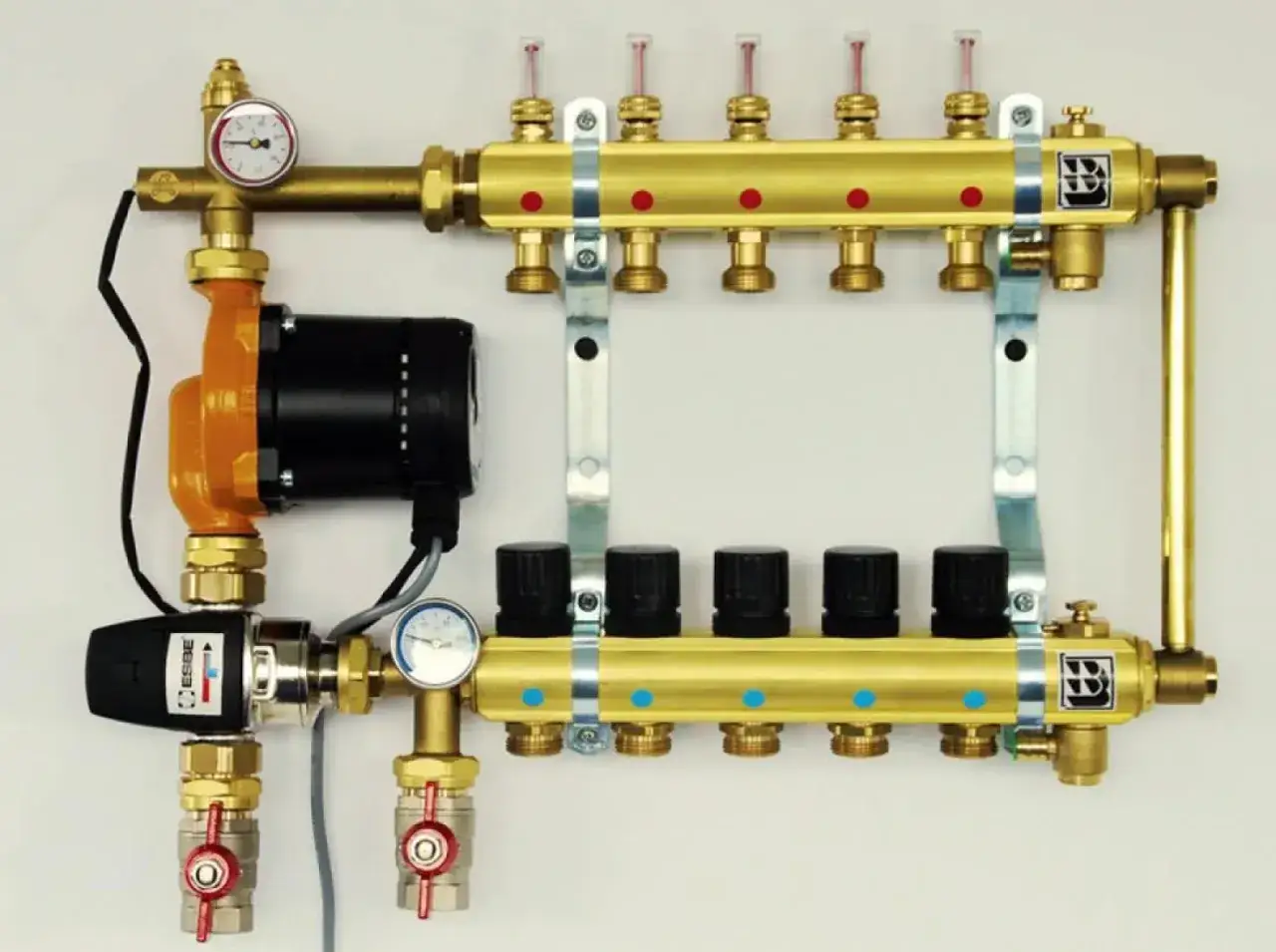

Jak poprawnie wpiąć zawór przy rozdzielaczu
W praktyce taki zawór montuje się najczęściej między źródłem ciepła a rozdzielaczem, po stronie zasilania obiegu podłogowego. To nie jest przypadkowe miejsce. Tam właśnie najłatwiej kontrolować temperaturę zanim woda trafi do pętli, a jednocześnie wykorzystać powrót z instalacji do domieszania chłodniejszego strumienia.
AFRISO opisuje takie rozwiązanie właśnie jako montowane między źródłem ciepła a rozdzielaczem, a to dobrze pokazuje logikę całego układu: mieszanie ma się odbywać przed wejściem do pętli, a nie dopiero na końcu instalacji. Ja zawsze zaczynam od sprawdzenia oznaczeń króćców, bo pomylenie portów A, B i AB potrafi od razu wywrócić pracę obiegu.
- Sprawdź, czy zawór ma pracować jako mieszający, a nie przełączający.
- Zweryfikuj kierunek przepływu i oznaczenia króćców na korpusie.
- Wpiąć go należy tak, by zasilanie i powrót rzeczywiście spotykały się przed rozdzielaczem.
- Pompa obiegowa powinna wspierać przepływ, a nie walczyć z zamkniętym zaworem lub złym kierunkiem ruchu.
- Na start ustaw temperaturę bezpiecznie, zwykle około 30-35°C, a potem koryguj ją dopiero po rozgrzaniu budynku.
- Po uruchomieniu odpowietrz układ i wyreguluj pętle, bo sama obecność zaworu nie naprawi złego zrównoważenia hydraulicznego.
Warto też pamiętać o miejscu montażu czujnika lub głowicy termostatycznej. Jeśli element pomiarowy znajdzie się w złej strefie, zawór zacznie reagować na temperaturę w szafce albo przy rurze, a nie na realny stan obiegu. To detal, ale właśnie takie detale decydują, czy układ jest stabilny przez cały sezon, czy tylko przez pierwsze dni po uruchomieniu.
Gdy montaż jest poprawny, najczęściej wychodzi na jaw coś innego: błędy w nastawie, doborze przepływu albo w samym oczekiwaniu wobec instalacji.
Najczęstsze błędy, które widać od razu na podłodze i rachunkach
Najbardziej typowy błąd to ustawienie zbyt wysokiej temperatury „na wszelki wypadek”. Podłoga wtedy szybko robi się nierówna w odbiorze, a komfort nie rośnie proporcjonalnie do zużycia energii. Przy zbyt wysokim zasilaniu można też doprowadzić do przegrzewania posadzki, szczególnie jeśli wykończenie ma mniejszą tolerancję cieplną.
Druga częsta pułapka to źle dobrany przepływ. Jeśli Kvs zaworu jest za mały, układ się dusi, pojawiają się szumy, a pompa pracuje ciężej niż powinna. Jeśli jest za duży, regulacja bywa nerwowa i trudno utrzymać stabilną temperaturę. Kvs to po prostu parametr opisujący, ile medium zawór potrafi przepuścić przy określonym spadku ciśnienia, więc musi pasować do realnego zapotrzebowania instalacji.
Trzeci problem widzę często przy modernizacjach: instalator zakłada, że zawór rozwiąże wszystko, a pomija równoważenie pętli. Tymczasem jedna pętla potrafi mieć za duży przepływ, druga za mały, i wtedy żaden zawór nie naprawi różnic w rozkładzie ciepła. Objawy są dość czytelne:
- jedna strefa grzeje mocniej niż reszta podłogi,
- zawór stale „goni” temperaturę i nie trzyma nastawy,
- pojawiają się szumy w rurach lub rozdzielaczu,
- podłoga jest zbyt ciepła przy rozdzielaczu, a chłodniejsza na krańcach pętli,
- pompa pracuje głośniej i częściej niż wynikałoby to z zapotrzebowania.
Najbardziej zdradliwy błąd jest jednak prostszy: montaż „na oko”. Gdy zawór, pompa i rozdzielacz nie tworzą jednego logicznego układu, instalacja działa, ale nie tak, jak powinna. I to właśnie wtedy użytkownik zaczyna szukać winy w źródle ciepła, choć problem leży w detalach hydraulicznych.
Skoro widać już, co najczęściej psuje efekt, zostaje ostatnia rzecz: jak kupić i dobrać element tak, żeby nie przewymiarować ani nie zaniżyć całego układu.
Na końcu liczy się nie sam zawór, lecz cały układ niskotemperaturowy
Przed zakupem patrzę zawsze szerzej niż tylko na sam korpus zaworu. W praktyce liczy się kilka punktów, które razem decydują o tym, czy instalacja będzie spokojna i przewidywalna:
- średnica przyłączy przy rozdzielaczu i po stronie źródła ciepła,
- zakres regulacji temperatury, jeśli wybierasz model termostatyczny,
- wartość Kvs i realny przepływ instalacji,
- to, czy potrzebujesz wersji z siłownikiem,
- miejsce na pompę, odpowietrznik i termometr,
- zgodność z medium grzewczym, zwłaszcza jeśli w układzie jest glikol,
- to, czy dom ma tylko podłogówkę, czy także obiegi grzejnikowe o innych parametrach.
Jeśli układ jest prosty, sensowny, dobrze zbilansowany i oparty na niskiej temperaturze zasilania, zawór trójdrożny staje się elementem niemal niewidocznym w codziennym użytkowaniu. I właśnie o to chodzi. Dobrze dobrany nie przyciąga uwagi, bo po prostu utrzymuje stabilną pracę całej instalacji, a użytkownik nie musi codziennie poprawiać ustawień ani zgadywać, skąd biorą się wahania komfortu.
W podłogówce najlepsze rozwiązania są zwykle te, które robią dokładnie jedno zadanie i robią je bez wahania: utrzymują właściwą temperaturę tam, gdzie temperatura ma znaczenie.
