Bojler z wężownicą do CO - Podłącz poprawnie!

Podłączenie zasobnika z wężownicą do instalacji CO wygląda prosto tylko na papierze. W praktyce decydują detale: prawidłowy obieg przez wężownicę, odpowietrzenie, armatura bezpieczeństwa po stronie zimnej wody i rozsądne sterowanie pracą źródła ciepła. Poniżej rozkładam na części, jak podłączyć bojler z wężownicą do centralnego ogrzewania, żeby instalacja grzała szybko, stabilnie i bez niepotrzebnych poprawek.

Czym jest bojler z wężownicą i kiedy ma sens

Bojler z wężownicą, czyli zasobnik ciepłej wody użytkowej ogrzewany przez instalację centralnego ogrzewania, ma sens tam, gdzie źródło ciepła pracuje już dla całego domu. Woda użytkowa nie jest wtedy dogrzewana grzałką elektryczną, tylko energią z kotła, pompy ciepła albo innego źródła z obiegiem wodnym. To rozwiązanie zwykle daje wyraźnie lepszą ekonomię niż osobny podgrzewacz elektryczny, ale pod jednym warunkiem: zasobnik i armatura muszą być dobrane do konkretnej instalacji, a nie odwrotnie.

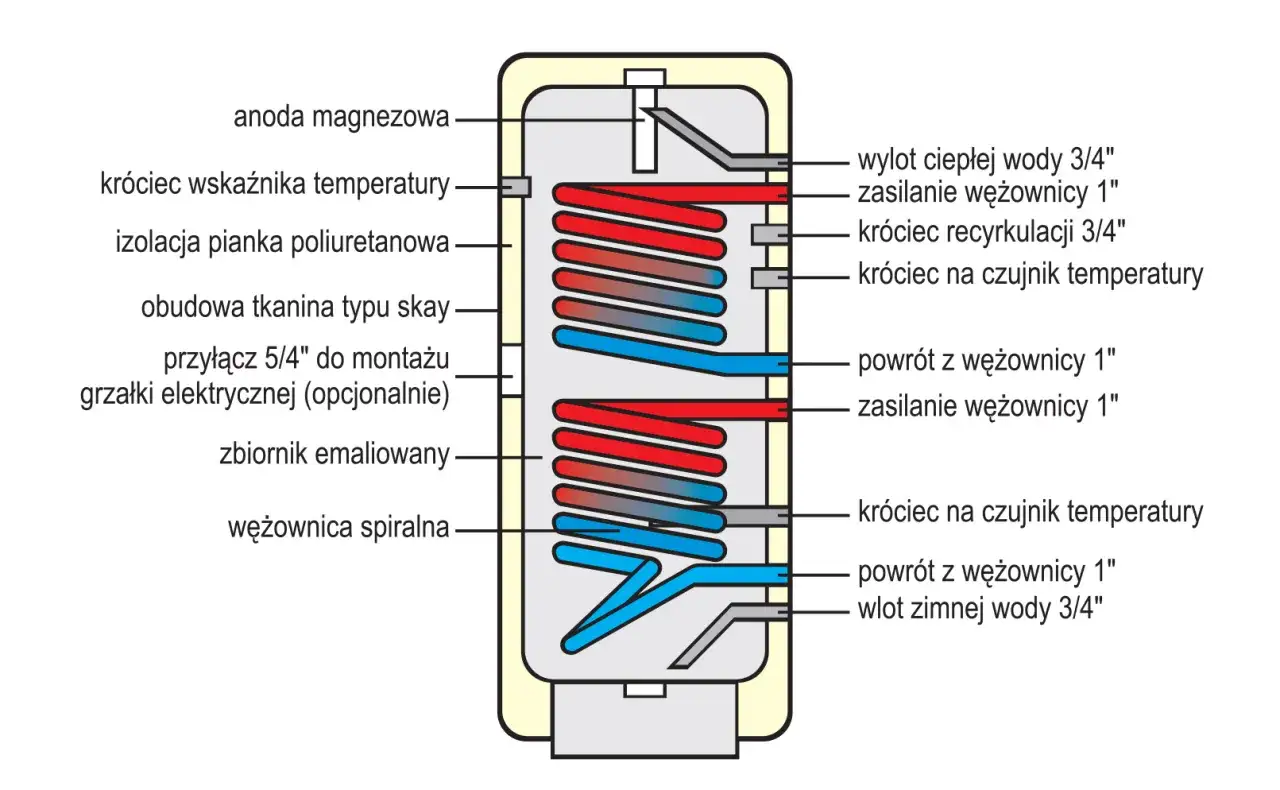

Ja najpierw sprawdzam, czy mam do czynienia z zasobnikiem z jedną wężownicą, czy z układem biwalentnym. Jedna wężownica wystarcza tam, gdzie ciepło ma pochodzić tylko z kotła CO. Dwie wężownice przydają się wtedy, gdy zbiornik współpracuje np. z kotłem i kolektorami albo z drugim źródłem ciepła. To ważne, bo od tej decyzji zależy nie tylko sposób podłączenia, ale też sterowanie i miejsce montażu.

W praktyce to właśnie dobór wariantu przesądza o tym, czy instalacja będzie działała „z marszu”, czy będzie wymagała poprawek po pierwszym sezonie. Z tego miejsca przechodzę do najważniejszej części: jak prowadzić sam obieg c.o. do wężownicy.

Jak poprowadzić obieg c.o. do wężownicy

Wężownica jest częścią obiegu grzewczego, więc łączę ją z zasilaniem i powrotem kotła dokładnie tak, jak przewidział producent zbiornika. Nie zgaduję króćców po układzie rur. Najpierw sprawdzam oznaczenia na obudowie, a dopiero potem układam rurociąg. W dobrze zrobionym montażu przepływ przez wężownicę jest stabilny, a zasobnik ładuje się bez szarpania temperaturą.

Obieg wymuszony

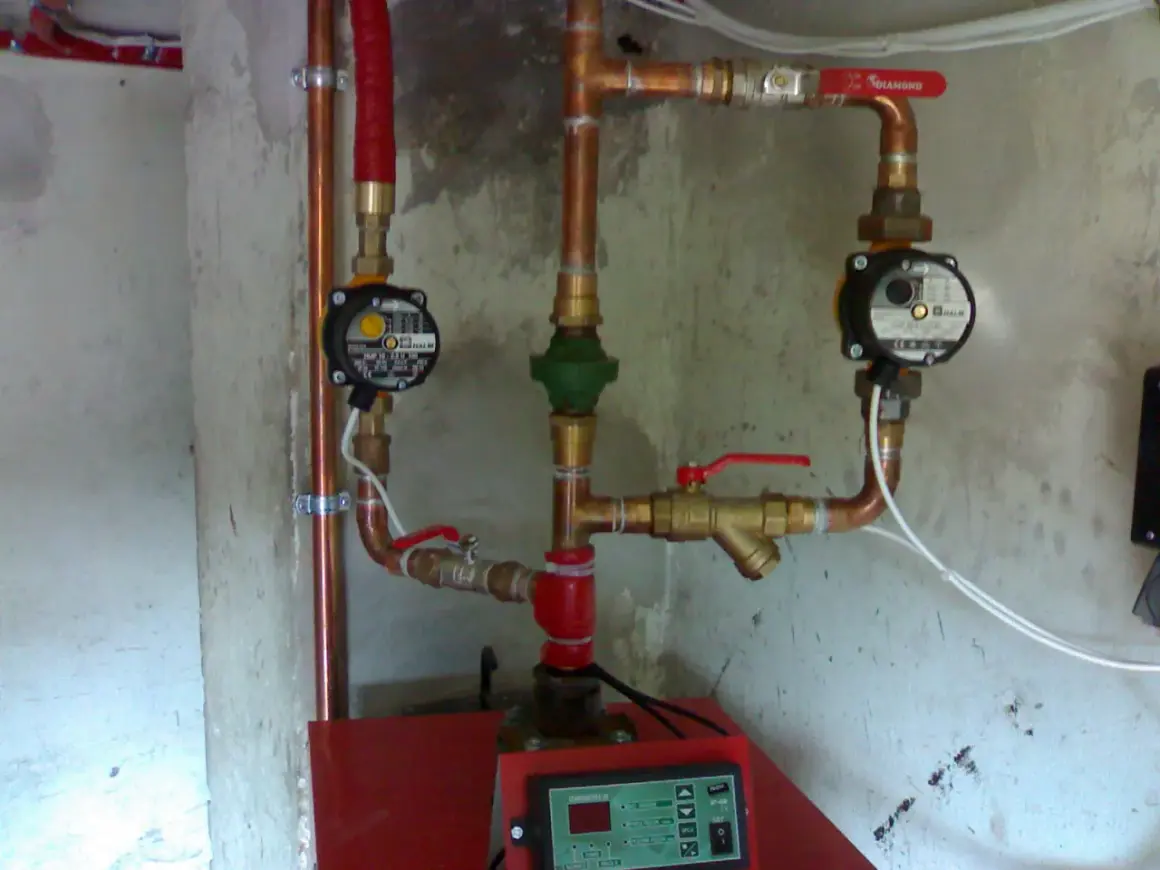

Jeśli instalacja pracuje na pompie, montaż jest zwykle prostszy i bardziej przewidywalny. Na zasilaniu i powrocie wężownicy daję zawory odcinające, żeby dało się serwisować zasobnik bez rozbierania połowy kotłowni. W obiegu wymuszonym bardzo przydaje się też filtr siatkowy, bo chroni pompę i zawór zwrotny przed brudem z instalacji. Na najwyższym punkcie układu przewiduję odpowietrzenie, bo nawet niewielka kieszeń powietrza potrafi wyraźnie obniżyć wydajność ładowania.

Jeżeli źródłem ciepła jest kocioł na paliwo stałe, nie próbuję „regulować” ładowania zasobnika przez przypadkowe przymykanie zaworu kulowego. To zły nawyk. Sterowanie robi się pompą, termostatem lub automatyką kotła, a nie dławiąc przepływ na oko. Dla użytkownika różnica jest prosta: układ albo ładuje zasobnik szybko i równo, albo męczy się bez efektu.

Przeczytaj również: Ogrzewanie łazienki - co wybrać? Grzejnik czy podłogówka?

Obieg grawitacyjny

Przy układzie grawitacyjnym wymagania są ostrzejsze. Żeby woda sama krążyła, potrzeba odpowiedniej różnicy wysokości między źródłem ciepła a zasobnikiem. W praktyce przyjmuję minimum 1,5 m między środkami urządzeń, bo mniejsza różnica często kończy się słabym obiegiem albo jego całkowitym zduszeniem. Do tego dochodzą możliwie krótkie odcinki i małe opory przepływu.

Jeśli ktoś planuje taki układ, musi też liczyć się z tym, że grawitacja nie wybacza błędów montażowych. Każde przewężenie, zbyt długi odcinek czy źle ustawiony spadek potrafią zepsuć pracę całego zestawu. Dlatego przy grawitacji jeszcze bardziej pilnuję schematu producenta, średnic i położenia wężownicy. To właśnie ten fragment instalacji najczęściej decyduje o tym, czy bojler będzie dogrzewał wodę pewnie, czy tylko „czasem się uda”.

Skoro obieg grzewczy mamy już uporządkowany, trzeba przejść do strony wodnej, bo to tam najczęściej pojawiają się błędy najgroźniejsze dla zbiornika.

Jak zabezpieczyć stronę wodną, żeby zbiornik pracował bezpiecznie

Po stronie zimnej wody nie ma miejsca na improwizację. W wielu popularnych zasobnikach ciśnienie sieciowe nie powinno przekraczać 0,6 MPa, czyli 6 bar, a w większych zbiornikach dopuszczalne wartości mogą być inne, więc zawsze sprawdzam tabliczkę znamionową i instrukcję. Najważniejszy punkt jest jednak stały: na doprowadzeniu zimnej wody musi znaleźć się zawór bezpieczeństwa, a wylot z niego ma być drożny i widoczny.

Najważniejsza zasada brzmi tak: między zbiornikiem a zaworem bezpieczeństwa nie montuję żadnych zaworów odcinających ani elementów dławiących. Jeśli potrzebny jest reduktor ciśnienia, zakładam go wcześniej, a nie tuż przy zasobniku. W praktyce widuję też błąd polegający na „uspokajaniu” pracy instalacji przez częściowe zakręcenie zaworu. To nie rozwiązuje problemu, tylko przenosi go na zbiornik i armaturę.

Warto pamiętać, że podczas grzania niewielki, chwilowy wyciek z zaworu bezpieczeństwa może być normalny. Ja nie traktuję tego jak awarii, tylko jak sygnał, że układ pracuje pod wzrostem ciśnienia. Jeśli jednak wypływ jest stały albo zawór się blokuje, instalacja wymaga sprawdzenia. Ten temat prowadzi już prosto do samego montażu krok po kroku.

Kolejność prac przy podłączeniu i uruchomieniu

Najlepszy montaż to taki, w którym nikt nie improwizuje w trakcie. Ja zawsze zaczynam od odcięcia i zabezpieczenia źródła ciepła, a potem idę po kolei przez wszystkie króćce i zabezpieczenia. Dzięki temu łatwiej wyłapać błędy, zanim system zostanie napełniony do końca.

1. Sprawdzam model zasobnika, jego orientację montażową, dopuszczalne ciśnienie i układ króćców.
2. Ustawiam zbiornik stabilnie w pozycji przewidzianej przez producenta, bez naprężeń na króćcach.
3. Podłączam zimną wodę, ciepłą wodę i ewentualną cyrkulację c.w.u. Cyrkulacja c.w.u. to dodatkowy obieg powrotny, który skraca czas oczekiwania na ciepłą wodę, ale zwiększa straty ciepła, więc ma sens tylko wtedy, gdy jest naprawdę potrzebna.
4. Wpinam wężownicę do obiegu CO przez zasilanie i powrót, dodając zawory odcinające, odpowietrzenie i elementy wymagane przez schemat.
5. Montaż pompy, filtra i sterowania dopasowuję do rodzaju źródła ciepła, bo inaczej pracuje układ z kotłem gazowym, a inaczej z kotłem na paliwo stałe.
6. Napełniam najpierw stronę wodną, potem obieg grzewczy, obserwując wypływ z kranu ciepłej wody i odpowietrzenie instalacji.
7. Sprawdzam szczelność i start ogrzewania, zanim zostawię układ samemu sobie na dłużej.

W praktyce szczególnie ważny jest etap odpowietrzania. Jeśli wężownica zostanie z powietrzem, bojler będzie grzał wolniej, nierówno albo z nieprzyjemnymi odgłosami przepływu. Po pierwszym napełnieniu zawsze otwieram pobór ciepłej wody i czekam, aż strumień będzie równy, bez pęcherzy. Dopiero wtedy uznaję, że układ jest gotowy do dalszej pracy.

Sam montaż to jednak tylko połowa sukcesu. Druga połowa to wyeliminowanie błędów, które psują działanie nawet dobrze dobranego zasobnika.

Najczęstsze błędy, które widzę przy takim montażu

Większość problemów przy tych instalacjach nie wynika z samego zbiornika, tylko z drobnych decyzji montażowych. One potem mszczą się spadkiem wydajności, kapaniem z zaworu, głośną pracą albo zbyt długim czasem nagrzewania wody.

• Zawór bezpieczeństwa zamontowany za zaworem odcinającym - to podstawowy błąd, bo pozbawia zbiornik realnej ochrony ciśnieniowej.
• Dławienie obiegu kulowym zaworem - działa tylko pozornie i zwykle kończy się słabszym dogrzaniem zasobnika.
• Brak odpowietrzenia wężownicy - nawet niewielka poduszka powietrzna potrafi obniżyć sprawność całego układu.
• Pominięcie filtra siatkowego - szczególnie nie lubię tego w układach z pompą, bo brud szybko robi swoje.
• Za mały przekrój rur w obiegu grawitacyjnym - tutaj każdy opór ma znaczenie, więc „oszczędność” na rurze zwykle wychodzi drożej.
• Brak naczynia przeponowego - wtedy zawór bezpieczeństwa częściej kapie, a użytkownik myśli, że coś jest zepsute.
• Brak izolacji rur - zasobnik i tak traci ciepło, a niezaizolowane odcinki tylko to pogarszają.
• Praca bez sterowania priorytetem CWU - układ grzeje wszystko naraz, zamiast szybko doładować zasobnik wtedy, gdy jest to potrzebne.

Jeśli mam wskazać jeden błąd, który najbardziej irytuje w praktyce, to jest nim mieszanie funkcji zabezpieczenia i regulacji. Zawór bezpieczeństwa ma chronić układ, a zawór kulowy ma tylko odcinać przepływ podczas serwisu. Kiedy te role zaczynają się mieszać, instalacja traci niezawodność. I właśnie dlatego po montażu robię jeszcze jeden prosty, ale ważny etap kontroli.

Co sprawdzam po pierwszym grzaniu, zanim uznam montaż za skończony

Po pierwszym cyklu grzania wracam do kotłowni i sprawdzam wszystko jeszcze raz. Patrzę na śrubunki, króćce, odpływ z zaworu bezpieczeństwa i okolice pompy. Jeśli w układzie zostanie choć odrobina powietrza, zwykle wyjdzie to właśnie wtedy: szumem, drganiami albo nierównym grzaniem. To dobry moment, żeby je wypuścić, zanim stanie się z tego codzienny problem.

Sprawdzam też temperaturę wody użytkowej i reakcję sterowania. Gdy bojler ma pracować z priorytetem CWU, zasobnik powinien ładować się pewnie, a nie „przy okazji” obiegu grzewczego. Na koniec dopilnowuję izolacji rur przy samym zbiorniku i zapisuję datę przeglądu anody magnezowej oraz zaworu bezpieczeństwa. To drobny nawyk, ale właśnie on najczęściej decyduje o tym, czy instalacja będzie działała stabilnie przez lata, czy zacznie sprawiać kłopoty po pierwszym sezonie.
