Najważniejsze zasady, które trzeba mieć przed montażem
- Bufor łączy się jako dwa obiegi: ładowania ze źródła ciepła i rozładowania do instalacji grzewczej.
- W układzie zamkniętym potrzebne są zawór bezpieczeństwa i naczynie przeponowe, a w otwartym odpowiednie naczynie wzbiorcze.
- Górne króćce służą zwykle do zasilania, dolne do powrotu, bo bufor ma pracować warstwowo.
- Przewężenia, źle dobrana pompa albo brak ochrony powrotu szybko psują efekt całej inwestycji.
- Podłączenie warto planować razem z izolacją rur, odpowietrzeniem i sterowaniem czujnikami temperatury.
Kiedy bufor naprawdę ma sens
Ja traktuję bufor jako element, który ma rozwiązać konkretny problem hydrauliczny, a nie poprawić wszystko naraz. Najczęściej sprawdza się tam, gdzie źródło ciepła pracuje najlepiej przy dłuższych cyklach, a instalacja odbiorcza potrzebuje stabilnego przepływu albo różnych temperatur na kilku obiegach.
| Sytuacja | Bufor zwykle ma sens | Dlaczego |
|---|---|---|
| Kocioł na drewno, węgiel lub pellet | Tak | Odbiera nadmiar ciepła, wydłuża cykle pracy i pomaga utrzymać bezpieczną temperaturę powrotu. |
| Pompa ciepła z kilkoma obiegami | Często tak | Ułatwia rozdzielenie obiegów, stabilizuje przepływ i pomaga przy odszranianiu jednostki zewnętrznej. |
| Kocioł gazowy kondensacyjny z jednym prostym obiegiem | Nie zawsze | Bufor bywa zbędny, a czasem tylko podnosi koszty i straty postojowe. |
| Układ hybrydowy lub instalacja z PV i grzałką | Zależnie od projektu | Może magazynować nadwyżkę energii, ale opłacalność zależy od pojemności i sposobu sterowania. |
W praktyce bufor pełni dwie role naraz: jest magazynem energii i sprzęgłem hydraulicznym, czyli elementem, który porządkuje przepływy między źródłem ciepła a odbiornikami. Jeśli instalacja ma dwa różne obiegi, na przykład grzejniki i podłogówkę, taki zbiornik bardzo pomaga. Gdy jednak masz prosty układ i stabilne źródło ciepła, nie zawsze da się obronić dodatkowy wydatek. Skoro wiadomo już, po co go stosować, trzeba jeszcze dobrze rozrysować sam układ króćców i przepływów.

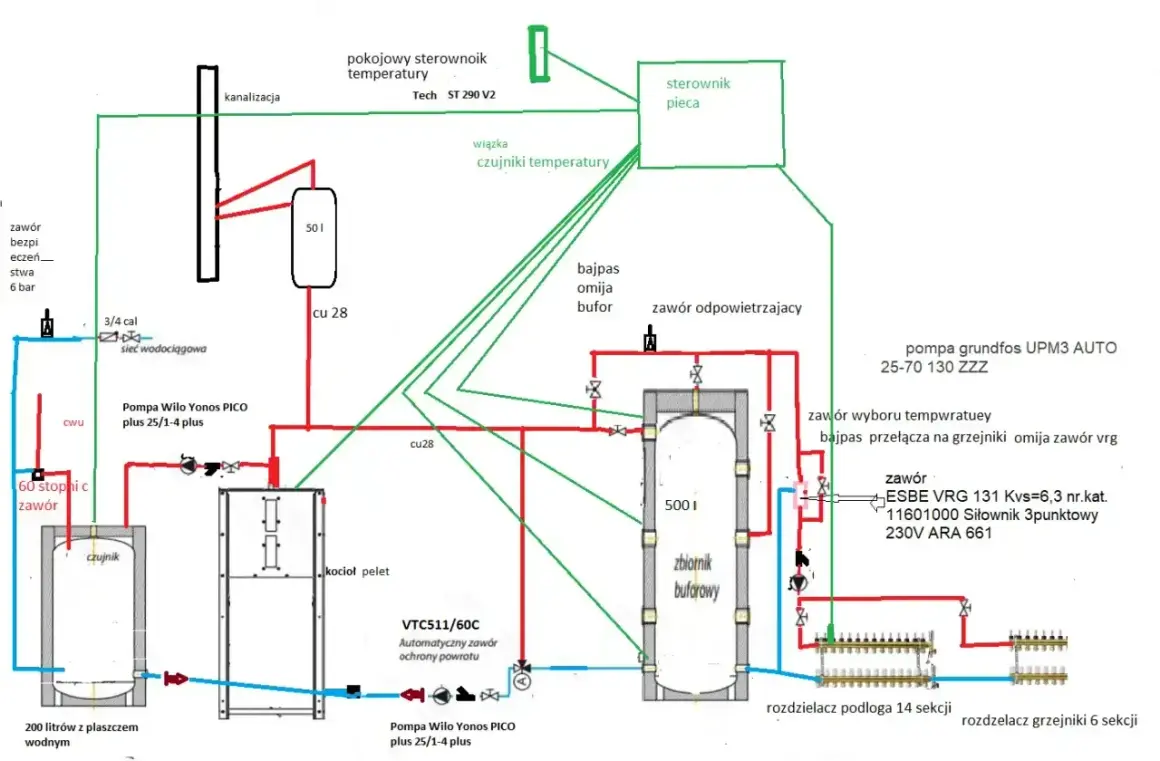

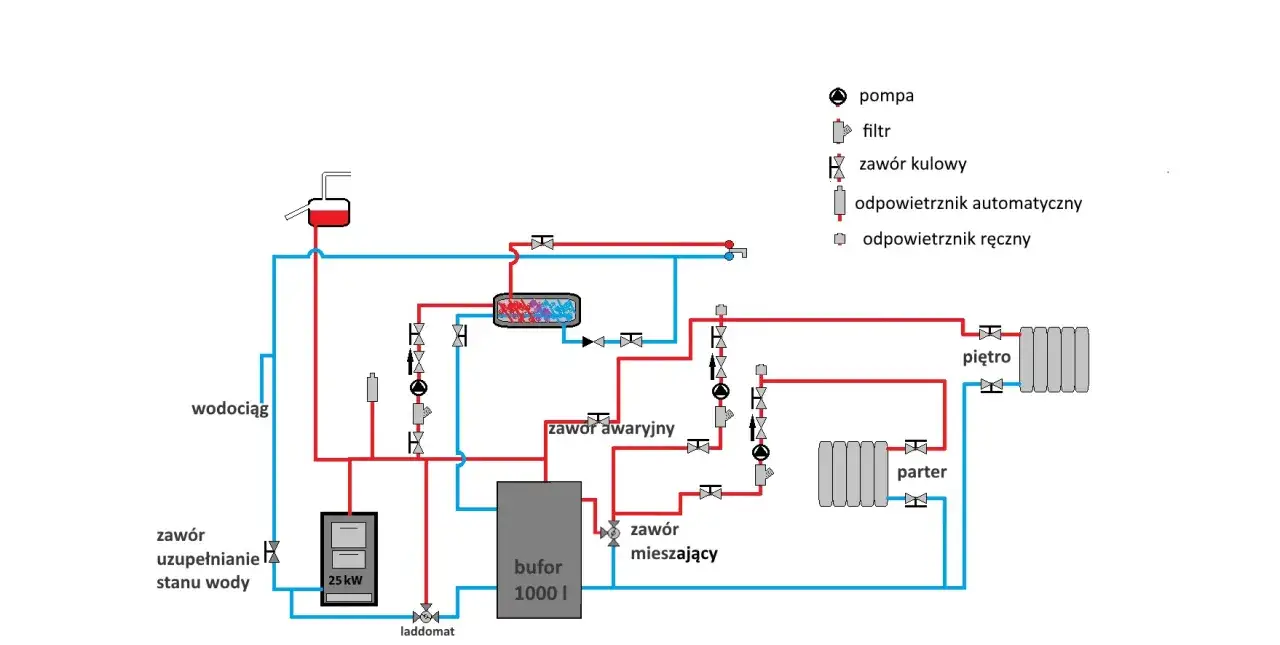

Jak powinien wyglądać poprawny układ hydrauliczny
Najważniejsza zasada jest prosta: źródło ciepła ładuje bufor górą, a instalacja odbiera ciepło z góry i oddaje powrót do dołu. Taki układ wykorzystuje warstwowanie temperatury, czyli naturalne rozdzielenie ciepłej wody u góry i chłodniejszej na dole zbiornika. Dzięki temu bufor pracuje efektywnie, a nie miesza całej objętości bez potrzeby.
| Element układu | Jak podłączyć | Po co to robię |
|---|---|---|
| Zasilanie ze źródła ciepła | Do górnego króćca bufora | Najgorętsza woda trafia tam, gdzie powinna magazynować energię. |
| Powrót do źródła ciepła | Do dolnego króćca bufora | Chłodniejsza woda wraca do kotła lub pompy w przewidywalnych warunkach. |
| Zasilanie instalacji grzewczej | Z górnej części zbiornika | Instalacja dostaje najwyższą temperaturę, czyli dokładnie to, czego potrzebuje. |
| Powrót z instalacji | Do dolnej części zbiornika | Nie psuje warstwowania i nie wychładza niepotrzebnie całego bufora. |
| Odpowietrzenie i spust | Na górze odpowietrznik, na dole spust | Ułatwia uruchomienie, serwis i bezpieczne opróżnienie układu. |
W wielu modelach spotkasz też osobny króciec 1/2" na odpowietrznik, 1/2" na spust, a przyłącza robocze od 1" do 6/4", zależnie od pojemności i przeznaczenia zbiornika. To nie jest detal kosmetyczny, bo średnica ma bezpośredni wpływ na opory przepływu. Ja zawsze sprawdzam to przed montażem, bo późniejsza redukcja średnicy bardzo często psuje całą hydraulikę.
W praktyce bufor można włączyć na dwa sposoby. Pierwszy to układ równoległy, w którym pełni funkcję sprzęgła i porządkuje dwa obiegi. Drugi to montaż szeregowy na powrocie, stosowany wtedy, gdy chcę ograniczyć liczbę pomp i mam instalację, która wymaga minimalnego przepływu nawet przy zamkniętych strefach ogrzewania podłogowego. Właśnie dlatego nie traktuję bufora jak uniwersalnej puszki do wpięcia „gdziekolwiek”. To element, który trzeba dopasować do konkretnego schematu. Sama mapa połączeń to jednak dopiero połowa roboty. Druga połowa to wykonanie kolejnych kroków bez skrótów.Podłączenie bufora krok po kroku
- Ustawiam zbiornik na stabilnym podłożu i sprawdzam, czy w kotłowni jest miejsce na serwis, izolację rur oraz dojście do armatury.
- Porównuję średnice przyłączy z wymaganiami źródła ciepła. Jeśli producent kotła przewiduje większy przekrój, nie zwężam go „bo będzie łatwiej”.
- Łączę obieg ładowania: zasilanie z kotła lub pompy kieruję do górnego króćca bufora, a powrót prowadzę z dołu.
- Montuję pompę ładującą i element ochrony powrotu tam, gdzie rzeczywiście pracuje na temperaturze powrotu, a nie przypadkowo w sąsiedztwie zbiornika.
- Podpinam obieg odbiorczy: z góry bufora wychodzi zasilanie instalacji, a na dół wraca powrót z grzejników albo podłogówki.
- Jeżeli są dwa obiegi o różnych temperaturach, stosuję osobne pompy lub grupy mieszające, żeby każdy z nich pracował w swoim zakresie.
- Montaż uzupełniam o odpowietrznik, zawór spustowy, śrubunki i izolację termiczną wszystkich przewodów, które tracą ciepło po drodze.
- Na końcu odpowietrzam układ, sprawdzam szczelność i uruchamiam instalację na kontrolowanych parametrach, a nie od razu na pełnej mocy.
W instalacjach z kotłem na paliwo stałe szczególnie pilnuję ochrony powrotu. Zbyt chłodny powrót przyspiesza korozję niskotemperaturową i potrafi skrócić życie kotła szybciej, niż większość osób się spodziewa. W praktyce najczęściej stosuje się zawór termostatyczny 3-drogowy albo układ z zaworem mieszającym i sterowaniem elektronicznym. Jeśli to działa, instalacja ładuje bufor spokojnie i bez szarpania przepływem. Jeśli nie, problem zwykle wychodzi przy pierwszym wzroście temperatury, właśnie dlatego zabezpieczenia muszą być opisane osobno.
Zabezpieczenia i osprzęt, których nie wolno pomijać
Bufor sam w sobie nie zastępuje zabezpieczeń instalacji. W układzie zamkniętym obowiązkowe są elementy, które chronią przed wzrostem ciśnienia, a w układzie otwartym trzeba zadbać o właściwie poprowadzone naczynie wzbiorcze. Dla mnie to nie jest formalność, tylko warunek bezpiecznej pracy całego systemu.
| Element | Po co jest potrzebny | Co się dzieje bez niego |
|---|---|---|
| Zawór bezpieczeństwa | Upuszcza nadmiar ciśnienia w razie przegrzania lub błędu sterowania. | Ryzykujesz rozszczelnienie lub uszkodzenie instalacji. |
| Naczynie przeponowe albo otwarte | Kompensuje rozszerzalność wody przy nagrzewaniu. | Ciśnienie rośnie i układ pracuje niestabilnie. |
| Odpowietrznik automatyczny | Usuwa powietrze z najwyższego punktu instalacji. | Spada przepływ, pojawiają się szumy i zapowietrzenia. |
| Zawory odcinające i śrubunki | Ułatwiają serwis i demontaż zbiornika. | Każda naprawa staje się niepotrzebnie kłopotliwa. |
| Izolacja rur i zbiornika | Ogranicza straty ciepła i poprawia ekonomię pracy. | Bufor grzeje kotłownię zamiast instalacji. |
| Termometry lub czujniki | Pozwalają kontrolować ładowanie i rozładowanie bufora. | Sterowanie działa na ślepo, a układ trudniej wyregulować. |
W zamkniętym układzie zawór bezpieczeństwa montuję zgodnie z zaleceniami producenta, najlepiej po stronie powrotnej do źródła ciepła, a przewód odpływowy prowadzę ze spadkiem do kanalizacji lub kratki ściekowej. Ten przewód powinien być odporny na zamarzanie i pozostawać otwarty do atmosfery. W układzie otwartym z kolei naczynie wzbiorcze musi być wykonane zgodnie z zasadami dla instalacji wodnych systemu otwartego, bez improwizacji i bez „tymczasowych” rozwiązań. Kiedy to działa, największe znaczenie przechodzi na to, czy instalator nie popełni kilku prostych, ale kosztownych błędów montażowych.
Najczęstsze błędy przy montażu bufora
Najgorsze w buforze jest to, że część błędów nie ujawnia się od razu. Układ może wyglądać poprawnie, a mimo to pracować gorzej niż bez zbiornika. Najczęściej winne są przewężenia, zła kolejność podłączeń albo brak dbałości o temperaturę powrotu.
| Błąd | Skutek | Jak to poprawiam |
|---|---|---|
| Zamiana zasilania z powrotem | Bufer traci warstwowanie i przestaje pracować efektywnie. | Sprawdzam oznaczenia króćców i weryfikuję kierunek przepływu przed zalaniem układu. |
| Za mała średnica rur | Rośnie opór, pojawiają się szumy i spada przepływ. | Dobieram średnice do mocy źródła i nie redukuję ich bez potrzeby. |
| Pompa w złym miejscu | Ładowanie bufora jest niestabilne, a źródło ciepła taktuję. | Przenoszę pompę tam, gdzie pracuje na właściwym odcinku obiegu. |
| Brak ochrony powrotu | Kocioł stałopalny pracuje w złych warunkach i szybciej koroduje. | Stosuję zawór termostatyczny, mieszający albo układ z automatyką. |
| Brak izolacji | Znaczne straty ciepła w kotłowni i na trasach przewodów. | Izoluję zbiornik, armaturę i każdą rurę, która przebiega przez chłodniejsze strefy. |
| Zbyt mały lub zbyt duży bufor | Albo nie magazynuje energii, albo generuje niepotrzebne koszty i straty postojowe. | Dobieram pojemność do źródła ciepła, domu i realnego sposobu użytkowania. |
Najczęściej spotykam jeden błąd powtarzany w różnych wariantach: ktoś wpina bufor „na skróty” do istniejącej instalacji, bez przeliczenia przepływów i bez uwzględnienia tego, że zbiornik ma utrzymać temperaturę warstwowo. Wtedy cały sens inwestycji znika. Dopiero po wyeliminowaniu takich problemów można sensownie ocenić pojemność, miejsce w kotłowni i budżet.
Jak dobrać pojemność, miejsce i budżet
Dobór bufora nie sprowadza się do odpowiedzi „większy jest lepszy”. Zbyt mały zbiornik nie przejmie nadmiaru energii, a zbyt duży będzie droższy, zajmie więcej miejsca i dłużej się nagrzewał. Ja patrzę przede wszystkim na źródło ciepła, liczbę obiegów i to, ile miejsca naprawdę mam w kotłowni.
| Pojemność | Typowe zastosowanie | Orientacyjny koszt samego zbiornika |
|---|---|---|
| 300-500 l | Mniejsze domy i prostsze instalacje | Około 3 300-4 400 zł za podstawowe modele, więcej przy stali nierdzewnej lub wężownicach |
| 750-800 l | Domy około 150-200 m2, kotły stałopalne, układy z większą bezwładnością | Około 4 000-6 600 zł w zależności od wykonania |
| 1000 l | Większe instalacje i układy, w których liczy się większy zapas energii | Około 5 900-11 300 zł za popularne modele stalowe |
| 1000 l i więcej, modele nierdzewne lub do pomp ciepła | Instalacje bardziej wymagające, z wyższym standardem wykonania | Nawet powyżej 20 000 zł w zależności od materiału i wyposażenia |
Do samego zbiornika dochodzą jeszcze zawory, pompy, grupa bezpieczeństwa, naczynie przeponowe, śrubunki, czujniki i izolacja. W praktyce sam bufor to nie cały budżet i często dopiero osprzęt robi realną różnicę w kosztach końcowych. Jeśli projektuję taką kotłownię, wolę od razu uwzględnić pełen układ, niż później dokładać elementy „na szybko”, bo to zwykle kończy się gorszą hydrauliką.
Warto też pamiętać o miejscu. Bufor o pojemności 500-1000 litrów to już nie jest drobny zbiornik, tylko element, który wymaga wygodnego dojścia, sensownego ustawienia króćców i przestrzeni na serwis. W mniejszych kotłowniach to bywa większe ograniczenie niż sam koszt zakupu. Przed startem zostaje jeszcze krótka lista kontroli, którą warto odrobić bez pośpiechu.
Co warto sprawdzić zanim kocioł ruszy na pełnym obiegu
Jeżeli mam zamknąć temat w praktyczny sposób, to przed pierwszym uruchomieniem sprawdzam zawsze kilka rzeczy. Dzięki temu bufor nie staje się tylko dużym zbiornikiem w kotłowni, ale faktycznie porządkuje całą instalację.
- Czy źródło ciepła i bufor są połączone zgodnie z kierunkiem przepływu, bez zamiany zasilania z powrotem.
- Czy zawór bezpieczeństwa, naczynie wzbiorcze i odpowietrzenie są dobrane do konkretnego układu.
- Czy czujniki temperatury mają sensowne miejsca pomiaru w górze i na dole zbiornika.
- Czy wszystkie rury są zaizolowane, a elementy serwisowe są dostępne po zabudowie kotłowni.
- Czy po nagrzaniu zbiornika widać wyraźne warstwowanie temperatury, a nie chaotyczne mieszanie całej objętości.
Jeśli te punkty się zgadzają, bufor zaczyna robić to, do czego został zaprojektowany: stabilizuje pracę źródła ciepła, zwiększa komfort obsługi i ogranicza błędy hydrauliczne. Właśnie dlatego nie traktuję go jako dodatku, tylko jako element, który trzeba zaplanować równie starannie jak sam kocioł i rozdział obiegów.
