Patrzę na ten temat prosto: jeśli chcesz ciepłej wody bez dodatkowego poboru prądu, musisz dać instalacji szansę na naturalny przepływ. Cyrkulacja ciepłej wody bez pompy działa tylko wtedy, gdy układ jest krótki, ma małe opory i nie walczy z własną geometrią. W tym artykule pokazuję, kiedy taki obieg ma sens, jak go zaplanować i w których miejscach lepiej od razu postawić na inne rozwiązanie.
Najważniejsze wnioski o obiegu ciepłej wody bez pompy
- Naturalny obieg opiera się na różnicy gęstości: ciepła woda unosi się, chłodniejsza wraca niżej.
- To rozwiązanie działa najlepiej w krótkich, prostych instalacjach i w domach jednorodzinnych.
- W budynkach innych niż jednorodzinne przepisy wymagają stałego obiegu wody na odcinkach o objętości powyżej 3 dm3 prowadzących do punktów poboru.
- Praktyczny zakres temperatury ciepłej wody w punktach czerpalnych to 55-60°C.
- Im dłuższe przewody, większa liczba kolanek i słabsza izolacja, tym szybciej znika przewaga braku pompy.
Jak działa naturalny obieg ciepłej wody
W układzie grawitacyjnym nie ma silnika, który pcha wodę przez instalację. Ruch daje sama fizyka: cieplejsza woda jest lżejsza, więc ma tendencję do unoszenia się, a chłodniejsza wraca niżej. To właśnie termosyfon, czyli pasywny obieg oparty na różnicy temperatur i wysokości.W praktyce oznacza to jedno: instalacja musi „pomóc” wodzie poruszać się po wyznaczonej trasie. Jeśli przewody są zbyt długie, mają dużo załamań albo biegną w układzie, który nie wspiera naturalnego unoszenia się wody, przepływ zamiera albo staje się tak słaby, że komfort spada do poziomu, którego nikt nie uznaje za wygodny.
Najkrócej mówiąc, bez pompy można liczyć na bardzo prosty, łagodny ruch wody, ale nie na energiczny i szybki obieg. To ważne rozróżnienie, bo od niego zależy sens całego projektu. Dlatego następny krok to sprawdzenie, kiedy taki układ ma realną szansę zadziałać.
Kiedy taki układ ma sens, a kiedy lepiej z niego zrezygnować
Nie każdy dom i nie każda instalacja nadają się do pracy bez pompy. Ja patrzę tu na trzy rzeczy: długość trasy, różnicę wysokości i liczbę punktów poboru. Jeśli źródło ciepłej wody jest blisko kuchni i łazienki, a rozprowadzenie jest krótkie i proste, naturalny obieg może wystarczyć. Jeśli instalacja obsługuje kilka łazienek, piętro, pralnię i długi korytarz, grawitacja zwykle przegrywa już na starcie.
| Sytuacja | Szansa na sensowną pracę bez pompy | Dlaczego |
|---|---|---|
| Mały dom, krótka trasa do kilku punktów poboru | Wysoka | Małe opory i niewielka objętość przewodów pozwalają utrzymać przepływ |
| Dom z kotłownią w piwnicy i punktem poboru na piętrze | Średnia | Jest potencjał wysokości, ale długość i opory trzeba mocno ograniczyć |
| Duży dom z rozproszonym układem łazienek | Niska | Straty ciepła i opory rosną szybciej niż korzyść z obiegu grawitacyjnego |
| Przepływowy podgrzewacz przy samym punkcie poboru | Zwykle zbędna | Woda jest dogrzewana lokalnie, więc pętla cyrkulacyjna często nic nie wnosi |
W oficjalnych materiałach Ministerstwa Rozwoju i Technologii pojawia się też praktyczna uwaga: w małych instalacjach przewody cyrkulacyjne warto po prostu eliminować, zamiast na siłę je rozbudowywać. To dobra wskazówka, bo w małym budynku prostota wygrywa z „ambitną” hydrauliką prawie zawsze.
Jeśli instalacja mieści się w tych widełkach, można myśleć o projekcie. Wtedy decydują już nie hasła, tylko konkretne detale wykonawcze.
Jak zaprojektować instalację, żeby grawitacja ruszyła
Przy takim układzie nie szukałbym cudów. Szukałbym za to niskich oporów, krótkich odcinków i rozsądnego prowadzenia rur. W praktyce najlepiej działa instalacja, która nie zmusza wody do wykonania niepotrzebnych zakrętów i nie każe jej pokonywać zbędnych zwężeń.
- Ustaw źródło ciepłej wody możliwie nisko - piwnica, pomieszczenie techniczne lub niższa kondygnacja zwykle sprzyjają naturalnemu obiegowi.
- Prowadź zasilanie możliwie ciągle wznosząco - ciepła woda musi mieć „lekki” kierunek ruchu, a nie serię progów i spadków.
- Ogranicz liczbę kolanek i zaworów - każdy dodatkowy element zwiększa opór, a grawitacja nie ma dużego zapasu siły.
- Zadbaj o izolację rur - bez niej woda stygnie po drodze, a obieg traci sens jeszcze zanim dotrze do kranu.
- Skróć trasy do najważniejszych punktów - kuchnia i prysznic mają pierwszeństwo, bo to tam brak natychmiastowej ciepłej wody najbardziej irytuje.
Jako praktyczny punkt odniesienia często przyjmuje się, że przewody c.w.u. nie powinny przekraczać około 30 m, a przewód powrotny cyrkulacyjny 20 m; wewnętrzna średnica przewodu cyrkulacyjnego nie powinna być mniejsza niż 10 mm. To nie jest uniwersalny wyrok dla każdej instalacji, ale bardzo dobry test, czy nie wychodzisz poza rozsądny zakres grawitacji.

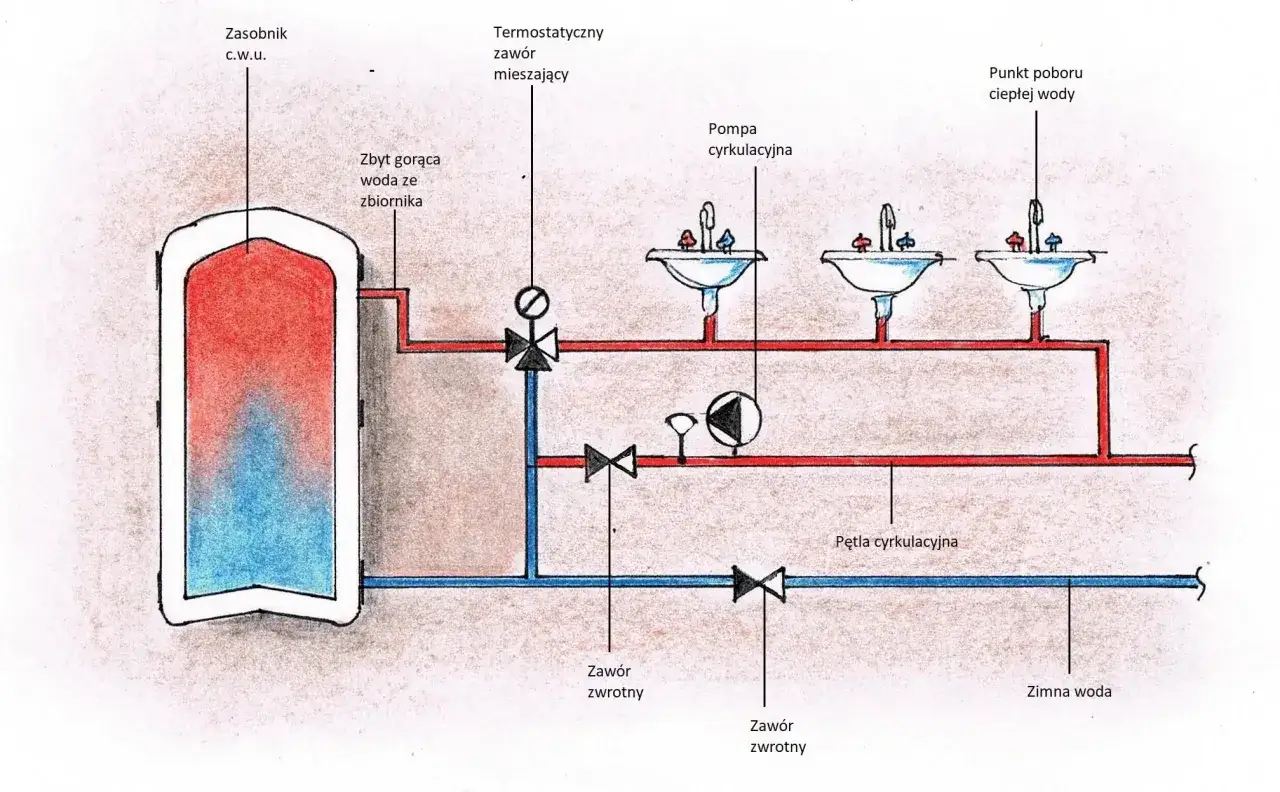

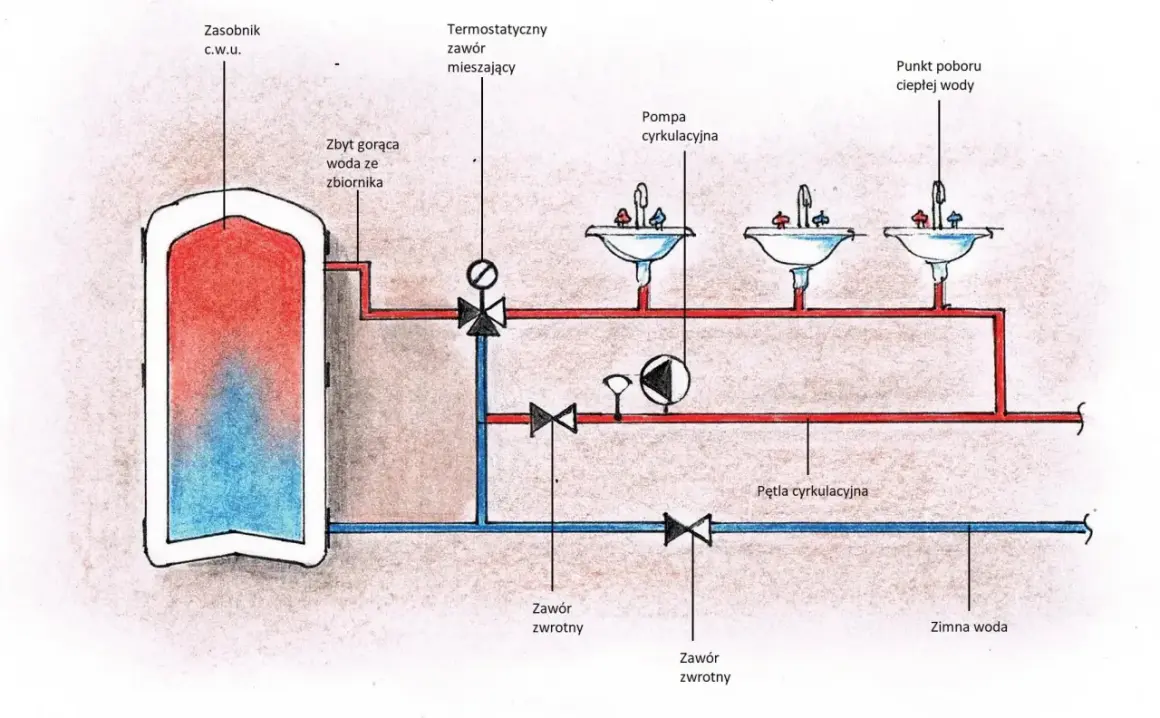

Warto też pamiętać o armaturze. Zawory mieszające są potrzebne tam, gdzie temperatura w zasobniku jest wyższa niż temperatura bezpieczna do poboru, ale zbyt duże dławienie przepływu potrafi zabić słabą cyrkulację. Dlatego projekt bez pompy wymaga nie tylko dobrych rur, lecz także ostrożnego doboru osprzętu.
To prowadzi wprost do problemu, który najczęściej psuje cały efekt: instalacja jest „teoretycznie dobra”, ale praktycznie przegrywa ze stratami i oporami.
Najczęstsze błędy i ograniczenia, które psują efekt
Największym błędem jest traktowanie obiegu grawitacyjnego jak tańszej wersji cyrkulacji wymuszonej. To nie jest zamiennik 1:1. Taki układ wymaga łagodnych warunków pracy, a każdy błąd projektowy odbiera mu siłę szybciej niż w instalacji z pompą.
- Zbyt długa trasa do punktu poboru - woda zdąży ostygnąć, zanim dojdzie do kranu.
- Brak izolacji cieplnej - straty ciepła rosną i obieg staje się nieefektywny.
- Martwe odgałęzienia - tworzą zastoiska wody, a to zły scenariusz zarówno dla komfortu, jak i higieny.
- Zbyt mała różnica wysokości - bez niej naturalny ruch wody jest po prostu zbyt słaby.
- Za dużo armatury po drodze - zawory, zwężki i ostre łuki tworzą opór, którego grawitacja nie przeskoczy.
Tu wchodzą też ograniczenia sanitarne. Zgodnie z obowiązującymi wymaganiami instalacja ciepłej wody w budynkach innych niż jednorodzinne, zagrodowe i rekreacji indywidualnej powinna zapewniać stały obieg wody na przewodach o objętości powyżej 3 dm3 prowadzących do punktów czerpalnych. W praktyce oznacza to, że w większym budynku sama grawitacja zwykle nie wystarczy.
Gov.pl przypomina również o temperaturze: w punktach poboru ciepła woda powinna mieć od 55 do 60°C, a do dezynfekcji cieplnej instalacja musi umożliwiać uzyskanie 70-80°C. To ważne, bo przy zbyt chłodnej instalacji rośnie ryzyko problemów sanitarnych, a przy zbyt agresywnym dogrzewaniu rosną straty energii i wymagania wobec armatury.
Gdy te ograniczenia są już jasne, najuczciwiej jest porównać naturalny obieg z wersją pompową i zobaczyć, co naprawdę zyskujesz, a co oddajesz.
Obieg grawitacyjny a pompa cyrkulacyjna
Wybór między obiegiem naturalnym a pompą nie sprowadza się tylko do rachunku za prąd. Chodzi o cały bilans: komfort, straty ciepła, złożoność instalacji i ryzyko, że układ po prostu nie będzie działał tak, jak oczekujesz. W nowoczesnych pompach cyrkulacyjnych pobór mocy bywa niski, nawet rzędu kilku watów, więc przewaga „bez prądu” nie zawsze jest tak duża, jak się wydaje.
| Kryterium | Obieg grawitacyjny | Obieg z pompą |
|---|---|---|
| Komfort | Działa wolniej i mniej przewidywalnie | Zapewnia szybki dostęp do ciepłej wody |
| Zużycie energii elektrycznej | Brak | Od kilku do kilkudziesięciu watów, zależnie od modelu i trybu pracy |
| Wymagania projektowe | Bardzo wysokie: długości, wysokości, spadki i opory muszą się zgadzać | Łatwiej obsługuje dłuższe i bardziej rozgałęzione układy |
| Ryzyko błędów | Wysokie przy rozbudowanej instalacji | Niższe, ale trzeba dobrze ustawić sterowanie i izolację |
| Najlepsze zastosowanie | Mały dom, krótka trasa, prosta geometria | Większy dom, kilka łazienek, długie odcinki |
Jeśli policzyć to uczciwie, pompa nie jest dziś takim „energetycznym potworem”, jak bywała dawniej. Jednocześnie układ pompowy daje coś, czego grawitacja zwykle nie zapewnia: przewidywalność. A w instalacjach wodnych przewidywalność ma bardzo konkretną wartość.
Dlatego przy modernizacji starego domu nie zaczynałbym od pytania „czy da się bez pompy”, tylko „czy bez pompy uzyskam komfort, temperaturę i higienę, których naprawdę potrzebuję”. To prowadzi do ostatniego, bardzo praktycznego sprawdzenia przed decyzją.
Przed modernizacją starej instalacji sprawdź te rzeczy
Jeśli myślisz o przeróbce istniejącej instalacji, najpierw weź miarkę i szkic. W takich tematach papierowe założenia często przegrywają z geometrią budynku, a kilka metrów dodatkowej rury potrafi zniszczyć cały plan.
- Odległość od źródła ciepłej wody do najdalszego punktu poboru.
- Różnicę wysokości między zasobnikiem a kluczowymi punktami instalacji.
- Stan izolacji rur, zwłaszcza na nieogrzewanych odcinkach.
- Liczbę kolanek, zaworów i zwężeń po drodze.
- To, czy w instalacji są martwe odgałęzienia i miejsca z zastojem wody.
Jeżeli po tej analizie widzisz, że instalacja jest długa, rozgałęziona i trudna do uproszczenia, naturalny obieg bez pompy najpewniej będzie zbyt słaby. Wtedy lepiej postawić na sterowaną pompę cyrkulacyjną albo lokalne dogrzewanie przy punktach poboru, niż udawać, że grawitacja załatwi wszystko sama.
W prostych układach bez pompy liczy się przede wszystkim rozsądek projektowy: krótkie przewody, dobre zaizolowanie, mało oporów i akceptacja tego, że taki system działa spokojniej niż wersja z pompą. Jeśli te warunki są spełnione, naturalna cyrkulacja może być zaskakująco sensownym rozwiązaniem; jeśli nie, oszczędność na urządzeniu szybko wraca jako strata czasu, wody i cierpliwości.
