W instalacji grawitacyjnej nie wygrywa ten materiał, który wygląda nowocześniej, tylko ten, który stawia najmniejszy opór przepływowi i dobrze znosi wysoką temperaturę. Dlatego dobór rur ma tu większe znaczenie niż w układzie pompowym: źle dobrana średnica albo zbyt dużo przewężeń potrafią zatrzymać obieg. Poniżej pokazuję, jakie rozwiązania sprawdzają się najlepiej, gdzie opłaca się miedź, kiedy nadal ma sens stal i których kompromisów lepiej nie ignorować.
Najważniejsze decyzje to materiał, średnica i opory przepływu
- Stal czarna i miedź najlepiej wspierają samoczynny obieg, bo dają duży przekrój i mało przewężeń.
- Na głównych odcinkach instalacji nie warto schodzić do małych średnic tylko po to, by uprościć montaż.
- Tworzywo może działać, ale bardziej jako element dobrze policzonej instalacji niż uniwersalny wybór do wszystkiego.
- Każde kolano, redukcja i zawór o dużym oporze mają w grawitacji większe znaczenie niż w układzie z pompą.
- Jeśli modernizujesz stary dom, najpierw chroń kręgosłup instalacji, a dopiero potem myśl o estetyce i wygodzie montażu.
Krótka odpowiedź, jeśli liczy się praktyka
Jeśli miałbym odpowiedzieć jednym zdaniem, to na główne przewody wybrałbym stal czarną albo miedź. Tworzywo zostawiłbym raczej do krótszych odcinków pomocniczych lub do układów, w których obieg jest dodatkowo wspomagany pompą. W samoczynnym obiegu wygrywa to, co daje małe opory, duży przekrój wewnętrzny i mało złączek po drodze.
- Stal dobrze sprawdza się tam, gdzie instalacja ma być możliwie prosta hydraulicznie.
- Miedź daje świetny przepływ i jest dobra w modernizacjach, ale podnosi koszt materiału.
- Tworzywo wymaga większej dyscypliny projektowej i nie lubi ciasnych, rozgałęzionych tras.
To dobry punkt startu, ale dopiero porównanie materiałów pokazuje, gdzie każdy z nich naprawdę wygrywa i gdzie zaczynają się kompromisy.
Stal, miedź i tworzywo w praktycznym porównaniu
Patrzę na ten wybór trochę inaczej niż przy instalacji pompowej. Tutaj nie interesuje mnie wyłącznie cena za metr, lecz także to, ile oporu wprowadzą kolana, trójniki, redukcje i zawory. W obiegu grawitacyjnym takie opory miejscowe, czyli straty przepływu na kształtkach i armaturze, naprawdę robią różnicę.
| Materiał | Kiedy ma sens | Mocne strony | Na co uważać |
|---|---|---|---|
| Stal czarna | Główne magistrale, piony, kotłownie, stare układy grawitacyjne | Duży przekrój, niewielkie przewężenia, wysoka odporność na temperaturę, przewidywalny przepływ | Większa masa, montaż przez spawanie lub gwinty, ochrona przed korozją wymaga sensownej eksploatacji |
| Miedź | Modernizacje, krótsze i średnie odcinki, miejsca, gdzie liczy się gładki przepływ | Bardzo dobre warunki hydrauliczne, odporność na temperaturę, łatwiejsze prowadzenie niż stali | Wyższy koszt, trzeba pilnować kompatybilności z innymi metalami i jakości połączeń |
| Tworzywo wielowarstwowe z wkładką aluminiową | Odcinki pomocnicze, dobrze policzone modernizacje, układy z zapasem hydraulicznym | Lżejszy montaż, odporność na korozję, względnie małe opory przy poprawnym doborze systemu | Dużo zależy od złączek i średnic, rura pracuje bardziej wydłużeniowo, a każdy błąd montażowy szybciej wychodzi na jaw |
Stal czarna wciąż jest najbezpieczniejsza dla głównych odcinków
To mój pierwszy wybór tam, gdzie instalacja ma być możliwie prosta i odporna na kaprysy przepływu. Stal wybacza dużo mniej w estetyce, ale za to dobrze wybacza w hydraulice: ma duży przekrój, znosi temperaturę i zwykle nie robi niespodzianek w kotłowni. Jej wada jest oczywista - montaż jest cięższy, a ochrona przed korozją wymaga rozsądnej eksploatacji.

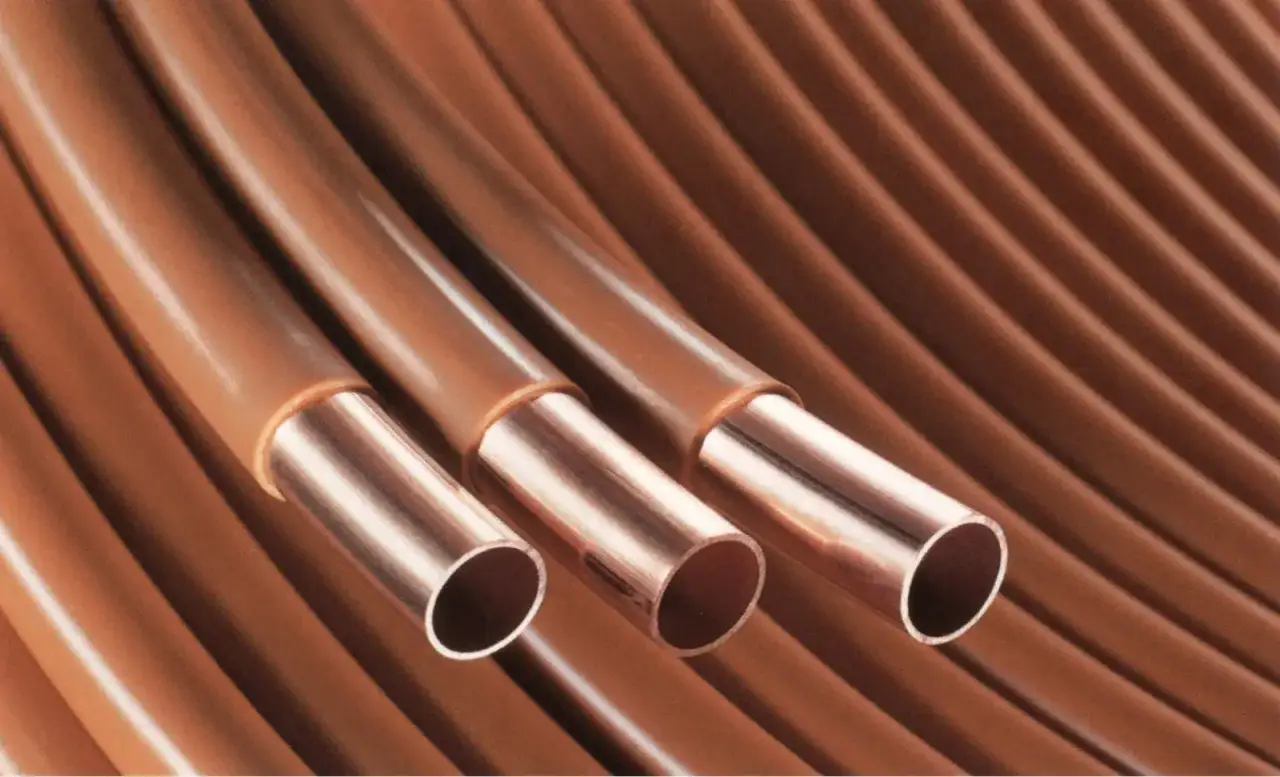

Miedź daje świetne warunki hydrauliczne, ale nie zawsze uzasadnia koszt
Miedź wybieram wtedy, gdy zależy mi na spokojnym, gładkim przepływie i łatwiejszym prowadzeniu przewodów w modernizowanym domu. To materiał droższy, ale w obiegu grawitacyjnym często rekompensuje to mniejszą liczbą problematycznych połączeń. Trzeba tylko pilnować kompatybilności z innymi metalami i nie wpychać jej w układ pełen zbędnych zwężeń.
Przeczytaj również: Rozstaw przyłączy grzejnika łazienkowego - Jak go poprawnie dobrać?
Tworzywo ma sens dopiero wtedy, gdy nie dławi przepływu
Tworzywo wielowarstwowe może działać poprawnie, ale ja traktuję je jako materiał warunkowy. Jeśli instalacja ma długie odcinki, dużo kształtek albo bardzo mały zapas wysokości między źródłem a grzejnikami, łatwo przegrywa z metalem. Sens pojawia się raczej tam, gdzie trasa jest krótka, średnice pozostają duże, a system ma być bardziej elastyczny montażowo niż „ekstremalnie grawitacyjny”.
Gdy materiał jest już wybrany, trzeba jeszcze dopilnować średnicy i przebiegu rur, bo to właśnie one decydują, czy obieg będzie stabilny.
Jak dobrać średnicę i prowadzenie przewodów
W domowych instalacjach grawitacyjnych najczęściej trzymam się orientacyjnie zakresów DN25-DN40 na głównych magistralach i pionach, czyli mniej więcej 1"-1½". W starszych albo bardziej rozległych układach spotyka się nawet DN50, czyli 2". Podejścia do grzejników zwykle są o stopień mniejsze, najczęściej DN20-DN25, ale dokładny dobór zależy od mocy źródła ciepła, liczby odbiorników i długości trasy.
Jeżeli pozioma odległość od kotła do najdalszego pionu zbliża się do około 25 m, a różnica wysokości między środkiem kotła i najniższym grzejnikiem spada do 2-3 m, obieg robi się wyraźnie mniej pewny. W takich warunkach każdy zbędny łuk, każdy zawór i każda redukcja są odczuwalne dużo mocniej niż w instalacji pompowej. W praktyce lepiej działa też rozdział górny, bo prowadzone wysoko przewody zasilające dodatkowo wspierają cyrkulację.
| Odcinek | Orientacyjny zakres | Praktyczna uwaga |
|---|---|---|
| Magistrala główna i piony | DN25-DN40, czyli 1"-1½" | W większych lub starszych układach nawet DN50, czyli 2" |
| Podejścia do grzejników | DN20-DN25, czyli 3/4"-1" | Nie zwężaj ich bez powodu na złączkach i zaworach |
| Krótkie przyłącza przy grzejniku | Zwykle 3/4" | Tylko wtedy, gdy nie dławi przepływu i nie komplikuje odpowietrzania |
- prowadź rurę możliwie najkrótszą drogą;
- unikaj syfonów, czyli miejsc, w których przewód najpierw opada, a potem znowu rośnie;
- zamiast ostrych kolan 90° wybieraj łagodniejsze łuki, gdy tylko jest miejsce;
- nie zwężaj magistrali pełną gamą redukcji tuż przy źródle ciepła;
- zostaw dostęp do armatury, bo odpowietrzanie i serwis są w takim układzie naprawdę ważne.
Jeśli średnica i trasa są już ustawione, w grę wchodzą błędy montażowe, które potrafią zepsuć nawet poprawnie dobrany układ.
Najczęstsze błędy, które zabijają obieg
Najczęściej nie psuje pracy obiegu sam materiał, tylko drobne decyzje montażowe, które w instalacji pompowej przeszłyby bez echa. W grawitacji każda z nich zbiera się w jeden problem.
- Zbyt mała średnica na głównych odcinkach - przepływ po prostu nie ma gdzie się zmieścić, więc grzejniki na końcu instalacji zaczynają niedogrzewać.
- Dużo kolan, trójników i redukcji - każde dodatkowe przewężenie podnosi opory i osłabia naturalną cyrkulację.
- Armatura dławiąca przepływ - zwykłe, niepełnoprzelotowe zawory kulowe lub źle dobrane zawory termostatyczne potrafią zrobić więcej szkody niż pożytku.
- Pętle podłogowe traktowane jak zwykły obieg grawitacyjny - ogrzewanie podłogowe ma zbyt duże opory, by liczyć na samoczynny przepływ bez wsparcia pompy.
- Zasyfonowane lub zapowietrzające się fragmenty - zbyt małe ciśnienie wody nie pokona miejscowych przeszkód i obieg zaczyna się dławić.
- Mieszanie materiałów bez kontroli korozji i rozszerzalności - to detal, który ujawnia się po czasie, zwykle wtedy, gdy już trudniej cokolwiek poprawić.
W praktyce najbardziej podstępne są zawory i złączki, bo z zewnątrz wyglądają niewinnie, a potrafią dodać tyle oporu, że grzejnik na końcu instalacji robi się ledwo letni. Dlatego przy modernizacji nie patrzę tylko na rurę, ale na cały tor przepływu aż do ostatniego odbiornika.
Jak modernizuję starą instalację, żeby nie stracić grawitacji
Przy modernizacji nie zakładam z góry, że wszystko trzeba kuć od podstaw. Najczęściej zaczynam od tych odcinków, które realnie przenoszą obieg między kotłem a najdalszymi grzejnikami. Jeśli tam zostanie zbyt mała średnica albo dużo przewężeń, reszta prac nie uratuje instalacji.
- Najpierw sprawdzam kręgosłup instalacji: kotłownię, piony i najdalszy grzejnik.
- Potem decyduję, czy wymiana ma objąć tylko najbardziej zużyte odcinki, czy cały ciąg.
- Jeśli dokładam pompę, zostawiam możliwość pracy awaryjnej bez niej.
- Gdy w układzie są zawory termostatyczne, wybieram takie, które nie dławą niepotrzebnie przepływu albo zostawiam część grzejników z prostszą armaturą.
- Przy tworzywie pilnuję większych średnic, ograniczam liczbę złączek i nie prowadzę długich odcinków na styk.
W praktyce bardzo pomagają pełnoprzelotowe zawory kulowe, czyli takie, które nie zwężają przekroju bardziej niż to konieczne do zamknięcia przepływu. W grawitacji to nie jest detal, tylko element wpływający na to, czy układ w ogóle oddycha. Przy kotle na paliwo stałe albo w domu, który ma funkcjonować także przy braku prądu, traktuję to jako wymóg, a nie opcję.
Jeśli modernizacja ma być naprawdę trwała, trzeba jeszcze zdecydować, na co postawić w praktyce, gdy nie ma się ochoty na eksperymenty.
Na co postawiłbym dziś w domu z kotłem na paliwo stałe
Gdybym dziś projektował taki układ, na główne przewody wybrałbym stal czarną tam, gdzie instalacja ma działać jak najprościej i jak najpewniej. W remoncie, gdzie liczy się łatwiejszy montaż i mniejsza ingerencja w budynek, rozważyłbym miedź. Tworzywo zostawiłbym tam, gdzie nie będzie musiało walczyć o każdy milimetr przepływu.
- nie oszczędzaj na średnicy głównych przewodów;
- nie zamieniaj prostych tras w labirynt kolan i redukcji;
- wybieraj armaturę, która nie dusi przepływu;
- jeśli coś ma działać także bez prądu, projektuj to jak układ wymagający zapasu, a nie minimum.
Właśnie dlatego pytanie o rury do ogrzewania grawitacyjnego sprowadza się nie do jednego modnego materiału, ale do uczciwego bilansu: ile masz długości, ile kolan, jaką wysokość, jaką średnicę i jaką armaturę. Jeśli odpowiesz na te pięć rzeczy przed zakupem, masz dużo większą szansę zbudować instalację, która nie tylko grzeje, ale grzeje bez kaprysów.
