Temperatura w instalacji grzewczej decyduje o komforcie, zużyciu energii i bezpieczeństwie całego układu. Wyjaśniam, jak działa czujnik temperatury, jakie sygnały przekazuje do sterownika i dlaczego w ogrzewaniu miejsce montażu bywa równie ważne jak sam typ sensora. To praktyczny przewodnik po mechanice pomiaru, typowych rozwiązaniach i błędach, które najczęściej psują odczyt.
Najważniejsze rzeczy, które warto wiedzieć o pomiarze temperatury w ogrzewaniu
- Czujnik nie „widzi” temperatury bezpośrednio - reaguje na zmianę oporu, napięcia albo innej właściwości fizycznej.
- W ogrzewaniu najczęściej spotyka się NTC 3 kΩ i 10 kΩ, a także Pt100 i Pt1000.
- Termostat nie tylko pokazuje wynik, ale też porównuje go z nastawą i steruje zaworem, pompą albo kotłem.
- W podłogówce czujnik ograniczający temperaturę posadzki bywa ważniejszy niż sam czujnik pokojowy.
- Najwięcej błędów wynika nie z awarii elektroniki, ale ze złego miejsca montażu, przewodu albo doboru typu sensora.
Co tak naprawdę mierzy czujnik temperatury
Najprościej ujmując, czujnik temperatury nie zamienia ciepła na cyfry w sposób magiczny. Najpierw musi wykryć zmianę jakiejś cechy materiału: oporu elektrycznego, napięcia, prądu albo sygnału cyfrowego z układu scalonego. Dopiero elektronika sterownika przelicza ten sygnał na stopnie Celsjusza lub Kelvina.
W praktyce spotykam trzy główne sposoby pomiaru. Rezystancyjny opiera się na zmianie oporu wraz z temperaturą - tak działają NTC i RTD, czyli Pt100 oraz Pt1000. Termoelektryczny wykorzystuje zjawisko Seebecka, dzięki któremu termopara generuje napięcie zależne od różnicy temperatur między złączami. Cyfrowy łączy element pomiarowy z elektroniką i od razu oddaje gotowy odczyt, zwykle przez magistralę lub interfejs szeregowy.
To ważne rozróżnienie, bo od niego zależy dokładność, szybkość reakcji i koszt całego układu. W ogrzewaniu zwykle nie potrzebujesz laboratoryjnej precyzji, ale potrzebujesz stabilności i odporności na błędny montaż. I właśnie dlatego sensowny dobór sensora często daje więcej niż „mocniejszy” sterownik.
Gdy rozumiesz samą zasadę, łatwiej ocenić, dlaczego jedne czujniki nadają się do pokoju i podłogi, a inne lepiej pracują przy wyższych temperaturach. Następny krok to zobaczyć, co dzieje się z tym sygnałem w sterowniku.
Jak sterownik zamienia pomiar na decyzję o grzaniu
W dobrze działającym układzie wszystko dzieje się w kilku krótkich krokach. Sterownik odczytuje sygnał z czujnika, przelicza go na temperaturę, porównuje z wartością zadaną i decyduje, czy uruchomić grzanie, przytrzymać je, czy je ograniczyć. Brzmi prosto, ale to właśnie tu zapada większość decyzji wpływających na komfort i rachunki.
- Pobranie sygnału - czujnik wysyła zmianę oporu, napięcia albo wartość cyfrową.
- Przeliczenie - elektronika mapuje wynik na konkretną temperaturę według charakterystyki sensora.
- Porównanie z nastawą - sterownik sprawdza, czy temperatura jest za niska, zbyt wysoka, czy mieści się w zakresie tolerancji.
- Wysterowanie elementu wykonawczego - otwierany jest zawór, startuje pompa, pracuje kocioł albo zmienia się pozycja mieszacza.
W ogrzewaniu bardzo ważna jest histereza, czyli niewielki margines tolerancji, który zapobiega ciągłemu włączaniu i wyłączaniu urządzenia. Bez niej kocioł albo siłownik „klikałby” co chwilę, a to nie służy ani trwałości, ani komfortowi. W bardziej rozbudowanych układach dochodzi jeszcze regulacja pogodowa, czyli korekta pracy instalacji na podstawie temperatury zewnętrznej.
W materiałach Analog Devices zwraca się uwagę, że termopara wymaga dodatkowej kompensacji zimnego złącza. To dobry przykład tego, że sam czujnik to nie wszystko - liczy się też elektronika wokół niego i sposób, w jaki sterownik interpretuje pomiar. Właśnie dlatego dwa różne regulatory mogą pokazywać tę samą temperaturę nieco inaczej, choć korzystają z podobnych sensorów.
Jeśli mechanika pomiaru jest już jasna, można przejść do najważniejszej praktyki: jaki typ czujnika sprawdza się w ogrzewaniu i dlaczego.
Jakie typy czujników spotyka się w ogrzewaniu
W instalacjach grzewczych nie ma jednego „najlepszego” czujnika. Dobiera się go do temperatury pracy, wymaganego czasu reakcji, długości przewodu i oczekiwanej precyzji. W dokumentacji Siemensa dla termostatów bardzo często pojawiają się na przykład zewnętrzne czujniki pokojowe i podłogowe NTC 3 kΩ albo 10 kΩ, czyli rozwiązania typowe dla domowej automatyki grzewczej.
| Typ czujnika | Zasada działania | Mocne strony | Ograniczenia | Typowe zastosowanie w ogrzewaniu |
|---|---|---|---|---|
| NTC | Rezystancja spada wraz ze wzrostem temperatury | Tani, szybki, czuły | Nieliniowy, wrażliwy na warunki montażu | Termostaty pokojowe, czujniki podłogowe, prostsza automatyka |
| Pt100 / Pt1000 | Rezystancja rośnie wraz z temperaturą | Stabilny, dokładny, powtarzalny | Wymaga lepszego układu pomiarowego | Kotłownie, pomiar zasilania i powrotu, bardziej precyzyjna regulacja |
| Termopara | Generuje napięcie na styku dwóch różnych metali | Duży zakres temperatur, odporność na wysokie temperatury | Wymaga kompensacji zimnego złącza | Procesy wysokotemperaturowe, przemysł, spaliny |
| Czujnik cyfrowy | Wewnętrzny układ zamienia temperaturę na sygnał cyfrowy | Łatwa integracja, brak dodatkowego przeliczania po stronie sterownika | Zależny od zasilania i jakości elektroniki | Nowoczesna automatyka, sterowniki, systemy BMS |
W praktyce najczęściej wygrywa NTC, bo jest prosty i tani, ale to nie znaczy, że zawsze jest najlepszy. Pt100 i Pt1000 dają zwykle większą stabilność oraz lepszą pracę przy dłuższych przewodach. Jeśli w układzie pojawia się RTD, warto pamiętać o sposobie podłączenia: 2-wire jest najprostszy, 3-wire to rozsądny kompromis między ceną a dokładnością, a 4-wire daje najwyższą precyzję tam, gdzie błąd kabla naprawdę ma znaczenie.
Takie porównanie pomaga zejść z poziomu teorii do konkretów instalacyjnych. Teraz warto zobaczyć, gdzie czujnik w budynku ma największy wpływ na pracę ogrzewania.
Gdzie w instalacji grzewczej czujnik robi największą różnicę
W ogrzewaniu czujnik może pilnować komfortu, bezpieczeństwa albo samej sprawności układu. To nie jest jeden i ten sam cel. Ja patrzę na to tak: zanim wybierze się sensor, trzeba wiedzieć, czy ma on sterować temperaturą w pomieszczeniu, ograniczać temperaturę podłogi, czy kontrolować parametry wody grzewczej.
- Czujnik pokojowy - mierzy temperaturę powietrza w strefie użytkowej. Jest ważny, ale łatwo go oszukać przeciągiem, słońcem albo grzejnikiem obok.

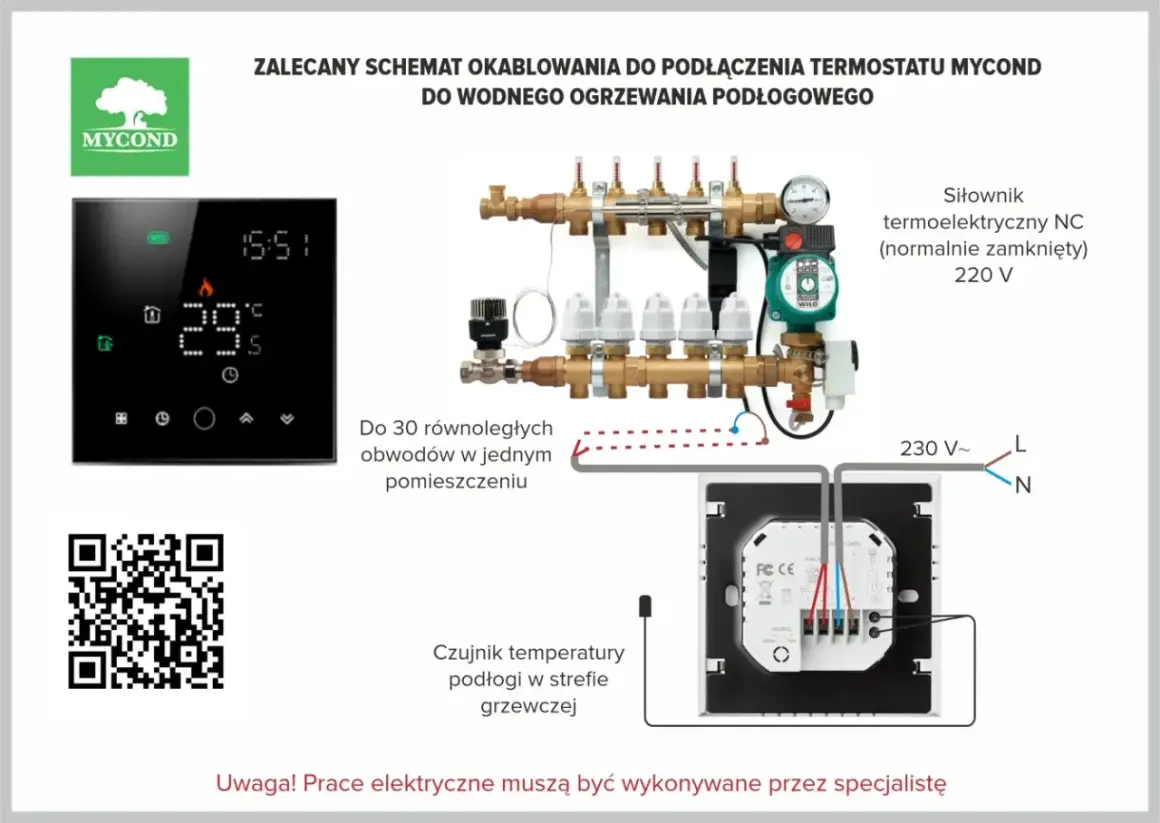

- Czujnik podłogowy - w ogrzewaniu podłogowym chroni posadzkę przed przegrzaniem. W wielu układach to właśnie on pełni rolę ogranicznika, a nie głównego źródła komfortu.

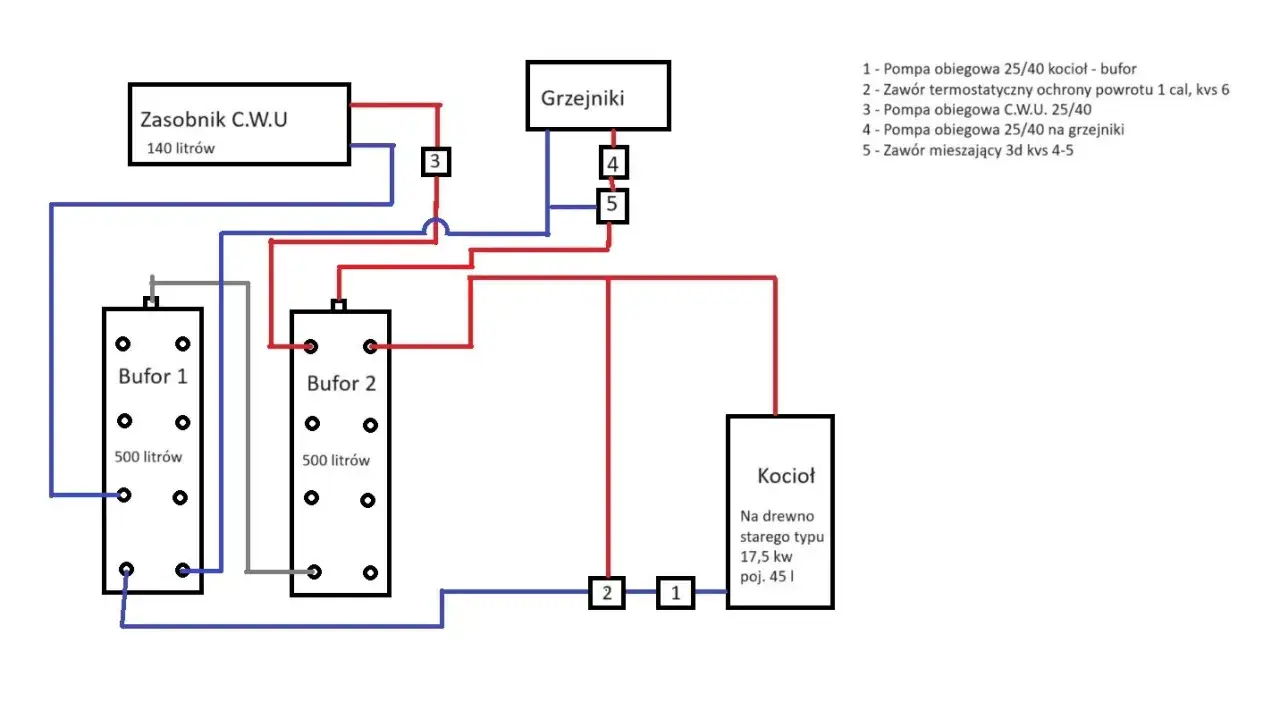

- Czujnik zasilania i powrotu - mierzy temperaturę wody w instalacji. Dzięki temu sterownik wie, czy źródło ciepła oddaje energię we właściwy sposób.
- Czujnik zewnętrzny - pozwala na regulację pogodową. Gdy na zewnątrz robi się chłodniej, instalacja zwiększa temperaturę zasilania; gdy temperatura rośnie, ogranicza pracę.
- Czujnik zasobnika lub bufora - pilnuje magazynu ciepła. To ważne w układach z pompą ciepła, kotłem na pellet albo systemem mieszanym.
W wielu termostatach podłogowych czujnik ograniczający temperaturę posadzki jest ważniejszy niż czujnik pokojowy, bo podłoga ma własną bezwładność i nagrzewa się wolniej niż powietrze. W dokumentacji Siemensa można też spotkać rozwiązania, w których po utracie sygnału z czujnika zewnętrznego sterownik przechodzi na czujnik wewnętrzny - to dobra ilustracja tego, że automatyka ma działać bezpiecznie nawet wtedy, gdy jeden element zawiedzie.
Właśnie tu widać praktyczny sens sensora: nie ma on tylko „pokazywać liczby”, ale utrzymać właściwe warunki w konkretnym punkcie instalacji. A skoro miejsce montażu ma tak duże znaczenie, trzeba też powiedzieć wprost o błędach, które najczęściej psują cały pomiar.
Najczęstsze błędy montażowe i diagnostyczne
Nawet dobry czujnik potrafi dawać złe dane, jeśli zostanie umieszczony w nieodpowiednim miejscu albo podłączony bez myślenia o długości przewodu. W ogrzewaniu najczęściej nie psuje się sam sensor, tylko jego otoczenie: ściana, kabel, osłona, peszel albo sposób osadzenia w podłodze.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Temperatura jest zbyt wysoka lub zbyt niska względem odczucia w pomieszczeniu | Czujnik w przeciągu, przy oknie, nad grzejnikiem albo w słońcu | Miejsce montażu i wpływ źródeł ciepła |
| Podłoga nagrzewa się za mocno | Brak czujnika ograniczającego lub źle ustawiony limit | Parametr maksymalnej temperatury i położenie czujnika podłogowego |
| Wskazania skaczą lub zmieniają się bez logiki | Luźne połączenie, uszkodzony przewód, zawilgocenie | Złącza, ciągłość kabla, stan izolacji |
| Pomiar odbiega od rzeczywistości coraz bardziej przy długim przewodzie | Wpływ rezystancji przewodów lub niewłaściwy układ 2-wire | Typ podłączenia i długość trasy kablowej |
| Instalacja reaguje z opóźnieniem | Czujnik jest osadzony za płytko, za głęboko albo w złej strefie cieplnej | Kontakt z medium, osłona, lokalizacja względem źródła ciepła |
Najprostsza zasada diagnostyczna brzmi: zanim wymienisz sterownik, sprawdź miejsce i sposób pracy czujnika. Jeśli termostat pokazuje sensowną temperaturę, a instalacja nadal zachowuje się dziwnie, problem często leży w histerezie, złym limicie lub błędnym przypisaniu wejścia do funkcji. W podłogówce bardzo często winne są także źle prowadzone przewody albo czujnik wsunięty tak, że nie ma dobrego kontaktu z otoczeniem roboczym.
Po takim przeglądzie łatwiej przejść do wyboru rozwiązania, które rzeczywiście pasuje do domu, kotłowni albo podłogówki, zamiast kupować sensor „na wszelki wypadek”.
Kiedy prosty NTC wystarczy, a kiedy lepiej iść w Pt100
Nie każdy układ grzewczy potrzebuje takiego samego sensora. W małym mieszkaniu z prostym termostatem pokojowym często wystarczy NTC, bo jest tani, szybki i dobrze współpracuje z typową automatyką. W instalacji, gdzie liczy się stabilność, kontrola obiegu i dłuższe trasy kablowe, lepszym wyborem bywa Pt100 albo Pt1000.
| Sytuacja | Najrozsądniejszy wybór | Dlaczego to działa |
|---|---|---|
| Termostat pokojowy w domu lub mieszkaniu | NTC 3 kΩ lub 10 kΩ | Jest tani, szybki i dobrze współpracuje z domową automatyką |
| Ogrzewanie podłogowe | NTC z funkcją ograniczenia temperatury podłogi | Chroni posadzkę przed przegrzaniem i poprawia komfort |
| Kotłownia, obieg grzewczy, zasobnik | Pt100 lub Pt1000 | Zapewnia stabilniejszy i bardziej przewidywalny pomiar |
| Wysokie temperatury lub trudne warunki przemysłowe | Termopara | Ma szeroki zakres pracy i dobrze znosi wysokie temperatury |
| Nowoczesna automatyka i systemy BMS | Czujnik cyfrowy | Łatwo go zintegrować z elektroniką sterującą |
Jeśli wybierasz RTD, nie ignoruj okablowania. Przy krótkich odcinkach i mniej krytycznych pomiarach 2-wire może wystarczyć, ale przy większych wymaganiach najczęściej lepiej działa 3-wire, a 4-wire zostawiam tam, gdzie dokładność jest naprawdę priorytetem. To właśnie ten szczegół bardzo często rozdziela pomiar „w przybliżeniu” od pomiaru, który daje stabilne sterowanie przez cały sezon grzewczy.
Gdy wiesz już, jak działa czujnik temperatury, łatwiej ocenić, czy problem leży w samym sensorze, w jego położeniu, czy w logice sterowania. W praktyce najlepszy efekt daje nie najdroższy element, tylko cały układ dobrany do konkretnego źródła ciepła, długości przewodów i tego, co naprawdę ma być kontrolowane - komfort, podłoga albo temperatura wody.
