Najważniejsze rzeczy do sprawdzenia przed podłączeniem sterownika
- Najpierw rozpoznaj typ instalacji - wodna podłogówka, elektryczna mata lub kabel oraz sterowanie przewodowe albo bezprzewodowe to zupełnie inne układy.
- Sprawdź napięcie i obciążenie - najczęściej spotkasz sterowniki i siłowniki 230 V albo 24 V, a pomyłka w tym miejscu może uszkodzić układ.
- W instalacji wodnej sterownik zwykle nie zasila pętli bezpośrednio - pracuje z listwą sterującą, siłownikami i często z pompą lub kotłem.
- Czujnik podłogowy ma znaczenie - szczególnie przy drewnie, panelach i w strefach, gdzie chcesz ograniczyć temperaturę nawierzchni.
- Po montażu trzeba zrobić konfigurację - przypisać strefy, ustawić tryb pracy, harmonogram i limity temperatury.
- Jeśli układ jest nieopisany albo zasilanie nie jest jasne, lepiej przerwać prace - w takich instalacjach najwięcej szkód robi zgadywanie.
Najpierw ustal, jaki sterownik i jaki system masz w instalacji
Z mojego doświadczenia właśnie tu zaczyna się większość problemów. Inaczej podłącza się sterownik do wodnej podłogówki z rozdzielaczem i siłownikami, a inaczej do elektrycznego ogrzewania podłogowego, gdzie urządzenie może sterować matą grzewczą albo stycznikiem. Dochodzi jeszcze podział na wersje przewodowe i bezprzewodowe, bo w jednym przypadku prowadzisz przewody do listwy, a w drugim parujesz termostat z odbiornikiem.
| Typ układu | Co sterownik kontroluje | Jak wygląda połączenie | Na co uważać |
|---|---|---|---|
| Wodna podłogówka | Siłowniki na rozdzielaczu, czasem pompę i kocioł | Termostat pokojowy łączy się z listwą sterującą, a ta z siłownikami | Zgodność napięcia 230 V lub 24 V oraz poprawne przypisanie stref |
| Elektryczna podłogówka | Matę lub kabel grzewczy, czasem przez stycznik | Sterownik zasila obwód grzejny albo steruje elementem pośrednim | Limit mocy, dopuszczalne obciążenie i wymagania producenta kabla lub maty |
| Wersja bezprzewodowa | Odbiornik przy rozdzielaczu lub w puszce instalacyjnej | Termostat komunikuje się radiowo, a przewody idą do odbiornika i siłowników | Parowanie stref, zasięg sygnału i miejsce montażu odbiornika |
Ja zawsze zaczynam od odczytu tabliczki znamionowej i schematu z instrukcji. Jeśli nie masz pewności, czy układ pracuje na 230 V czy 24 V, nie podłączaj niczego „na próbę”. Taki błąd zwykle nie kończy się bezpiecznie. Dopiero po tej identyfikacji ma sens przejście do rozdzielacza, czujników i zacisków sterownika.

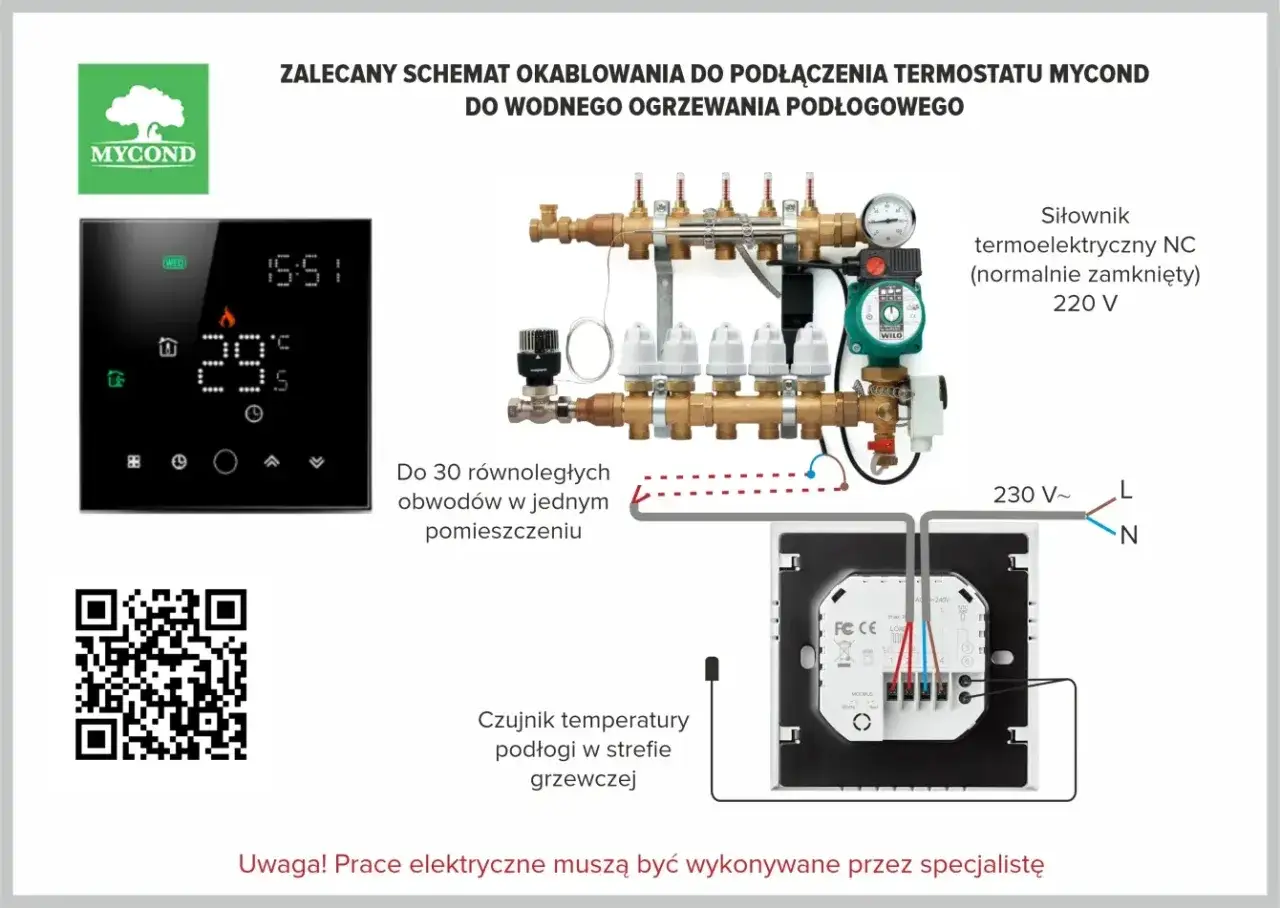

Jak wygląda poprawny układ połączeń w podłogówce wodnej

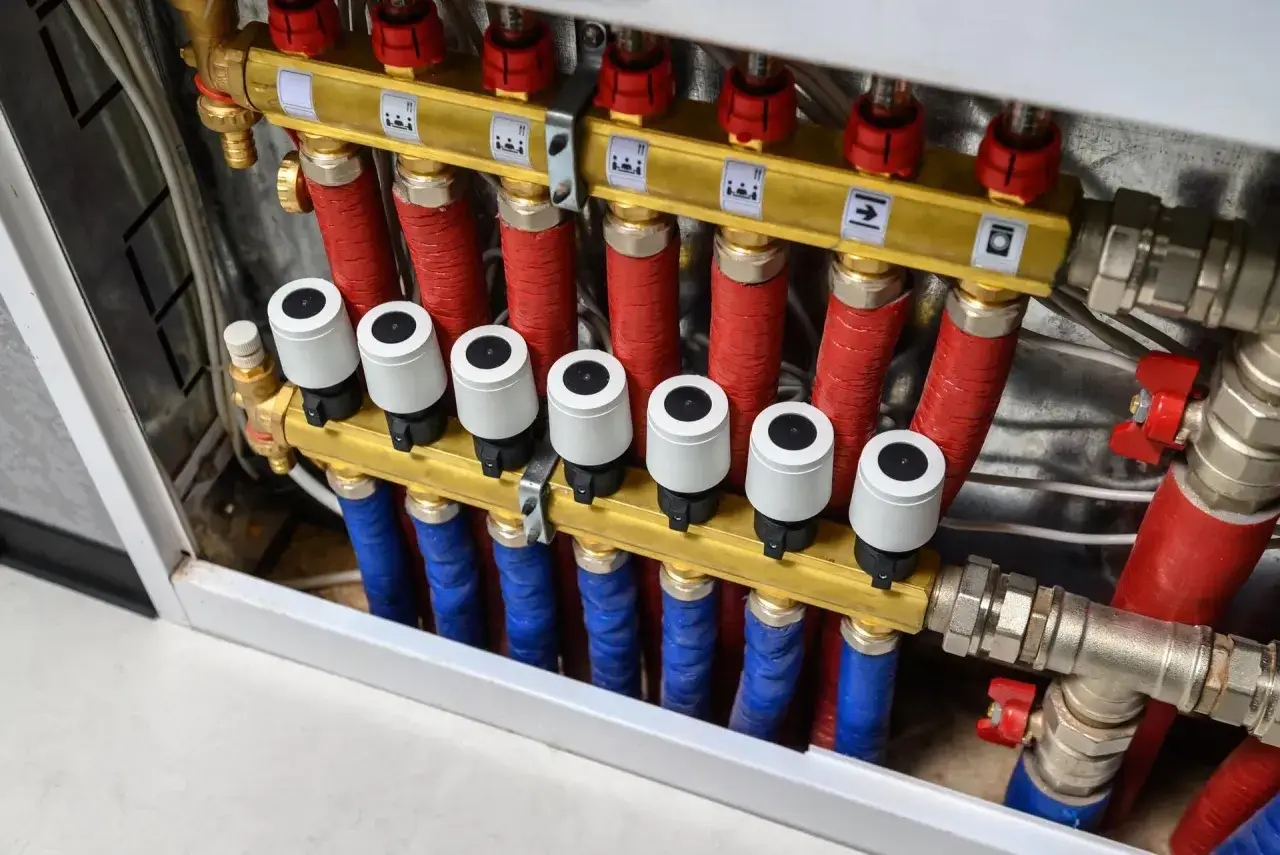

W wodnej podłogówce sterownik nie „grzeje” pętli bezpośrednio. On wysyła sygnał do listwy sterującej, ta otwiera właściwy siłownik termoelektryczny na rozdzielaczu, a w bardziej rozbudowanych układach podaje też sygnał do pompy obiegowej albo kotła. Siłownik termoelektryczny to po prostu mały napęd, który otwiera i zamyka zawór na pętli - bez niego jedna strefa nie będzie reagować na zmianę temperatury w pokoju.
W praktyce taki układ ma kilka warstw. Termostat pokojowy zbiera temperaturę z pomieszczenia, listwa sterująca przypisuje sygnał do konkretnej strefy, a rozdzielacz rozdziela ciepło na pętle. W bardziej zaawansowanych systemach pojawia się jeszcze styk bezpotencjałowy, czyli tzw. suchy kontakt - wyjście, które tylko zwiera obwód, a nie podaje własnego napięcia. To ważne przy współpracy z kotłem lub pompą, bo nie każdy sterownik może zasilać je wprost.
| Element | Rola w układzie | Co zwykle do niego podłączasz |
|---|---|---|
| Termostat pokojowy | Mierzy temperaturę i wydaje polecenie grzania | Zasilanie, czujnik, łączność z odbiornikiem lub listwą |
| Listwa sterująca | Rozdziela sygnał na strefy | Termostaty, siłowniki, czasem pompę i kocioł |
| Siłownik termoelektryczny | Otwiera lub zamyka pętlę na rozdzielaczu | Wyjście strefowe odpowiedniego napięcia |
| Czujnik podłogowy | Ogranicza temperaturę posadzki albo poprawia regulację | Wejście czujnika w sterowniku |
| Pompa lub kocioł | Dostaje sygnał zapotrzebowania na ciepło | Wyjście przekaźnikowe lub bezpotencjałowe |
Jeśli instalacja jest wielostrefowa, jeden termostat zwykle odpowiada za jeden pokój albo jedną logiczną strefę. To właśnie dlatego w dobrze zrobionym układzie salon, sypialnia i łazienka nie muszą reagować tak samo. Taki podział daje większą dokładność i zwykle mniejsze wahania temperatury niż wspólne sterowanie całym domem.
Podłączanie sterownika krok po kroku
Tu najwięcej zależy od konkretnego modelu, ale kolejność prac jest podobna w większości instalacji. Ja zawsze idę tą samą ścieżką: wyłączenie zasilania, zdjęcie starego układu, sprawdzenie zacisków, a dopiero potem przepinanie przewodów. To nie jest miejsce na intuicję, tylko na porządek i zdjęcie instalacji przed demontażem.
| Oznaczenie zacisku | Zwykle oznacza | Co sprawdzić przed podłączeniem |
|---|---|---|
| L / N | Zasilanie sterownika | Czy napięcie zgadza się z tabliczką znamionową urządzenia |
| COM / NO / NC | Styk przekaźnikowy | Czy sterujesz kotłem, pompą, czy innym obwodem |
| OUT / ZONE / ACT | Wyjście strefy lub siłownika | Jakie napięcie wymagają siłowniki w tej strefie |
| SENSOR / S1 / S2 | Czujnik podłogowy lub dodatkowy pomiar | Czy czujnik jest wymagany, opcjonalny lub pełni rolę ogranicznika |
| PUMP / BOILER | Sygnał do pompy albo kotła | Czy wyjście jest bezpotencjałowe i jaki ma zakres pracy |
- Odłącz zasilanie na rozdzielnicy i upewnij się, że sterownik oraz obwód grzewczy nie są pod napięciem.
- Zrób zdjęcie obecnego okablowania. Potem od razu widać, gdzie był zasilacz, gdzie czujnik, a gdzie wyjście na strefę.
- Odszukaj dokumentację konkretnego modelu i porównaj ją z opisem zacisków. Nie kieruj się kolorem przewodu, tylko oznaczeniem terminala.
- Podłącz zasilanie sterownika do właściwych zacisków i dopiero potem przewody strefowe, czujnik oraz ewentualny sygnał do pompy lub kotła.
- Jeśli masz czujnik podłogowy, poprowadź go w peszlu albo rurce ochronnej. Dzięki temu w razie awarii da się go wymienić bez kucia podłogi.
- Przypisz każdy siłownik do właściwej strefy. To niby detal, ale właśnie on najczęściej decyduje, czy sterownik działa logicznie, czy „żyje własnym życiem”.
- Włącz zasilanie i wykonaj test każdej strefy osobno. Zwiększ nastawę o kilka stopni, obserwuj siłownik, a potem sprawdź, czy pompa lub kocioł reagują zgodnie z założeniem.
- Jeśli układ jest elektryczny i obciążenie przekracza możliwości sterownika, zastosuj stycznik. Bezpośrednie podłączenie zbyt dużej mocy to proszenie się o awarię.
W instalacjach wodnych szczególnie pilnuję jednej rzeczy: sterownik musi pasować do napięcia siłowników. W systemach 24 V i 230 V nie ma miejsca na zamianę „na oko”. Gdy napięcie się nie zgadza, problem nie ogranicza się do braku grzania - można uszkodzić listwę, siłownik albo sam termostat.
Co ustawić po montażu, żeby podłogówka działała równo
Sam montaż to dopiero połowa pracy. Druga połowa to konfiguracja, bo sterownik bez sensownych ustawień będzie działał technicznie poprawnie, ale użytkownik i tak uzna go za „niewygodny”. W podłogówce najważniejsze są trzy rzeczy: tryb pracy, limit temperatury i harmonogram. Dopiero później dokładam detale, takie jak korekta odczytu czy opóźnienie reakcji.
Jeśli sterownik pozwala wybrać tryb room, floor albo room + floor, warto dobrać go do pomieszczenia. W salonie zwykle wystarcza sterowanie temperaturą powietrza, ale przy drewnie, panelach i w łazienkach lepiej ustawić także limit podłogi. To ogranicza ryzyko przegrzania posadzki i daje bardziej przewidywalną pracę układu. W podłogówce nie opłaca się robić bardzo dużych nocnych obniżek, bo system ma sporą bezwładność i potem długo wraca do komfortu.
Danfoss podaje, że obniżenie temperatury o 1°C może dać około 5% oszczędności energii, o ile komfort pozostaje zachowany. W praktyce to dobry argument za umiarkowanym harmonogramem, a nie za agresywnym „ściąganiem” temperatury co kilka godzin. Ja zwykle zaczynam od niewielkich korekt, najczęściej 1-2°C, i dopiero po kilku dniach sprawdzam, czy domownicy faktycznie czują różnicę.
- Ustaw właściwą strefę pracy, a nie jeden wspólny profil dla całego domu.
- Włącz limit temperatury podłogi tam, gdzie są materiały wrażliwe na ciepło.
- Dodaj opóźnienie startu lub łagodny harmonogram, jeśli sterownik ma taką opcję.
- Sprawdź, czy czujnik pokojowy nie wisi nad grzejnikiem, w słońcu albo przy nawiewie.
- Po pierwszym dniu pracy skoryguj nastawy, zamiast od razu zmieniać wszystko naraz.
To właśnie na etapie konfiguracji ujawnia się, czy układ został podłączony tylko „żeby działał”, czy rzeczywiście będzie wygodny w codziennym użyciu. I tu przechodzimy do błędów, które najczęściej robią różnicę między poprawnym montażem a irytującą eksploatacją.
Najczęstsze błędy przy podłączaniu sterownika
Wiele awarii po montażu nie wynika z wad sprzętu, tylko z drobnych pomyłek przy przewodach albo ustawieniach. Z mojego punktu widzenia najgroźniejsze są błędy, których nie widać od razu: pomylona strefa, zły typ czujnika, za duża obniżka temperatury i brak testu każdej pętli po uruchomieniu.
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Pomylenie 230 V z 24 V | Sterownik lub siłownik może przestać działać, a nawet ulec uszkodzeniu | Sprawdź napięcie na obudowie i w instrukcji przed podłączeniem |
| Zły zacisk strefy | Otwiera się nie ten obieg, który powinien | Testuj każdą strefę osobno i opisuj przewody przed demontażem |
| Czujnik podłogowy w złym miejscu | Temperatura odczytywana jest zaniżona lub zawyżona | Umieść czujnik w strefie grzejnej, najlepiej w peszlu, z dala od zimnej ściany |
| Brak stycznika przy dużej mocy | Sterownik pracuje na granicy możliwości, grzeje się lub wybija zabezpieczenie | Przy większym obciążeniu zastosuj element pośredni zgodny z projektem |
| Zbyt agresywne programy czasowe | Podłoga nie nadąża z nagrzaniem, a komfort spada | Stosuj łagodne zmiany temperatury i daj instalacji czas na reakcję |
Jest jeszcze jeden błąd, który widzę zaskakująco często: brak sprawdzenia, czy po zmianie nastawy siłownik faktycznie się otwiera. Instalacja może wyglądać dobrze na ekranie sterownika, a jeden luźny przewód w listwie i tak zatrzyma cały obieg. Dlatego test nie powinien kończyć się na samym „kliknięciu” na wyświetlaczu, tylko na realnej reakcji rozdzielacza i pompy.
Kiedy lepiej przerwać pracę i wezwać fachowca
Są sytuacje, w których samodzielny montaż ma sens, ale są też takie, gdzie oszczędność jest pozorna. Ja nie ryzykowałbym, jeśli trzeba podłączyć sterownik do kotła, pompy, mieszacza lub stycznika, a schemat w szafce jest nieczytelny albo przewody nie są opisane. Wtedy jeden błąd może wywołać nie tylko brak grzania, ale też ciągłe wybijanie zabezpieczeń.
- Nie masz pewności, czy układ pracuje na 230 V czy 24 V.
- W rozdzielaczu są przewody bez oznaczeń, a stary montaż nie ma dokumentacji.
- Sterownik ma sterować więcej niż jednym źródłem ciepła lub układem mieszającym.
- Po uruchomieniu wyzwala się różnicówka, bezpiecznik albo pojawia się przegrzewanie przewodów.
- Masz elektryczną podłogówkę o dużej mocy i nie wiesz, czy potrzebny jest stycznik.
W takich przypadkach najlepiej zatrzymać się przed pierwszym podłączeniem pod napięciem i wezwać instalatora albo elektryka z doświadczeniem w automatyce grzewczej. To nie jest przesada, tylko rozsądne ograniczenie ryzyka. Podłogówka działa długo i bezgłośnie, więc każda drobna pomyłka potrafi wychodzić dopiero po kilku dniach - właśnie wtedy naprawa bywa najdroższa.
Co sprawdzam po pierwszym uruchomieniu, żeby sterownik działał stabilnie
Po starcie instalacji nie zostawiam jej samej sobie. Przez pierwsze godziny i dzień warto sprawdzić kilka rzeczy, które od razu pokazują, czy układ został podłączony poprawnie. Dzięki temu można szybko poprawić strefy, ograniczyć zbędne załączenia i upewnić się, że sterownik nie pracuje na granicy swoich możliwości.
- Czy każda strefa otwiera właściwy siłownik na rozdzielaczu.
- Czy pompa uruchamia się tylko wtedy, gdy rzeczywiście jest zapotrzebowanie na ciepło.
- Czy odczyt czujnika pokojowego i podłogowego jest logiczny względem realnej temperatury w pomieszczeniu.
- Czy sterownik nie klika i nie przełącza się zbyt często, co zwykle oznacza zbyt czułe ustawienia.
- Czy po 12-24 godzinach temperatura w pomieszczeniu jest stabilna, a nie „pływa” między strefami.
Jeśli po tych kontrolach każda strefa reaguje przewidywalnie, a instalacja nie wymusza ciągłej pracy pompy, układ jest ustawiony dobrze. W podłogówce największą różnicę robi nie spektakularny montaż, tylko spokojna, logiczna regulacja i zgodność sterownika z resztą systemu. To właśnie ten etap decyduje, czy komfort będzie odczuwalny każdego dnia, czy tylko na papierze.
