Jak podłączyć wiatrak do fotowoltaiki - Bezpieczny schemat i błędy

Połączenie turbiny wiatrowej z instalacją PV ma sens wtedy, gdy chcesz wykorzystać energię z dwóch różnych źródeł bez ciągłej walki o każdy kilowatogodzinę. To nie jest temat o prostym „zmostkowaniu” przewodów, tylko o tym, jak podłączyć wiatrak do fotowoltaiki tak, żeby nie uszkodzić regulatora, akumulatorów ani falownika. W praktyce trzeba rozstrzygnąć trzy rzeczy: jaki będzie układ zasilania, jaki regulator obsłuży turbinę i gdzie ma trafiać nadmiar energii.

Czy da się połączyć wiatrak z instalacją PV bez kombinowania

Tak, ale tylko wtedy, gdy od początku zakłada się układ hybrydowy, a nie próbę „doklejenia” turbiny do istniejącej instalacji PV. Ja w takich projektach zaczynam od jednego pytania: czy system ma działać z baterią, czy jest to klasyczna mikroinstalacja on-grid bez magazynu. Od odpowiedzi zależy wszystko.

W praktyce są trzy sensowne scenariusze. Pierwszy to osobny regulator dla PV i osobny regulator dla turbiny, połączone z tym samym bankiem akumulatorów. Drugi to dedykowany kontroler hybrydowy, ale tylko wtedy, gdy producent rzeczywiście przewidział pracę z wiatrem i zrzut nadmiaru energii. Trzeci to całkiem oddzielne układy, które współpracują dopiero na poziomie magazynu energii albo strony AC.

Najważniejsza zasada brzmi prosto: zwykły regulator solarny nie jest automatycznie regulatorem do turbiny. Wiatrak pracuje inaczej niż panel PV. Potrafi podnieść napięcie, wymaga hamowania lub ograniczania obrotów i po pełnym naładowaniu baterii musi mieć gdzie oddać energię. Bez tego łatwo o rozbieganie turbiny, przegrzanie elektroniki albo uszkodzenie akumulatorów.

Jeśli masz już klasyczny falownik PV bez magazynu, to wiatrak nie jest jego „kolejnym stringiem”. W takim układzie zwykle projektuje się osobny tor dla turbiny albo przebudowuje instalację w stronę systemu z baterią. Skoro ten fundament jest jasny, można przejść do schematu, który rzeczywiście działa w praktyce.

Schemat, który działa w praktyce

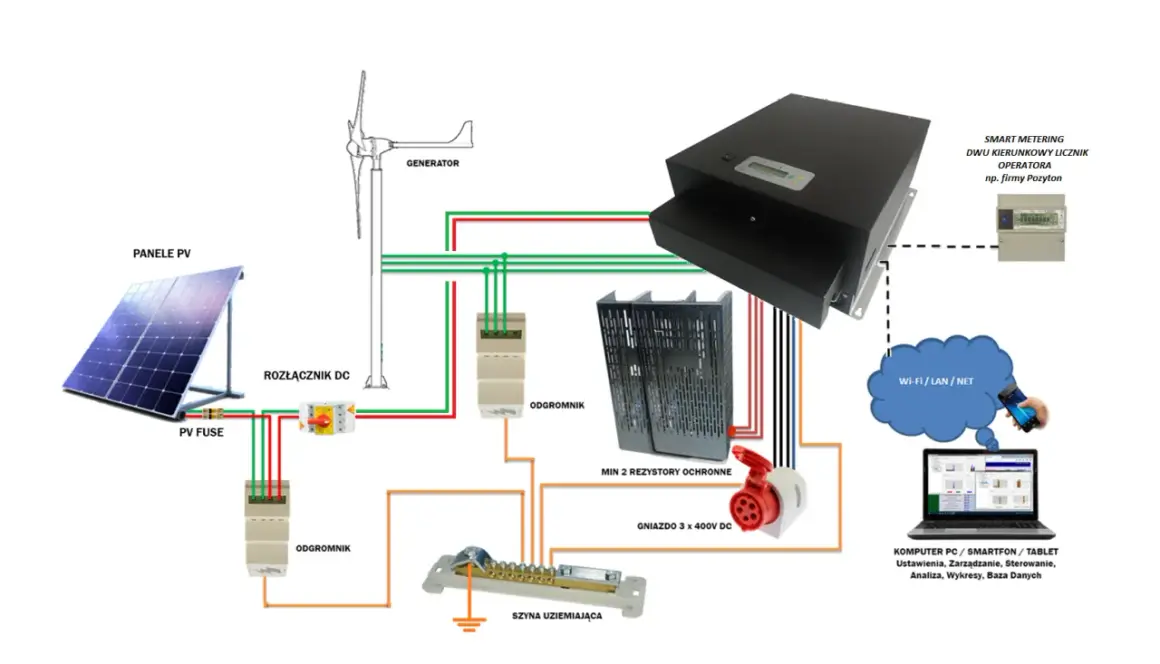

Najprostszy i najbezpieczniejszy układ domowy wygląda tak: PV zasila regulator MPPT, turbina zasila regulator wiatrowy, a oba źródła ładują ten sam bank akumulatorów. Z baterii pracuje później falownik lub odbiorniki DC. W tym modelu każde źródło ma własną kontrolę, ale energia spotyka się w jednym miejscu.

W takim schemacie bardzo ważny szczegół jest często pomijany: falownik podłącza się do baterii, nie do wyjścia load regulatora. Wyjście load służy do sterowania odbiorami pomocniczymi, a nie do zasilania całego domu. To drobny błąd na papierze, ale w praktyce potrafi zabić sens całej instalacji.

Jest jeszcze jedna rzecz, którą lubię podkreślać klientom: mała turbina wiatrowa nie musi pracować jako „dodatkowy panel”. Jej logika jest inna, więc w dobrze zaprojektowanym systemie tylko współdzieli magazyn energii. Z tego wynika już bezpośrednio kolejny temat, czyli sam proces podłączenia krok po kroku.

Jak podłączyć wszystko krok po kroku

Nie zaczynam od kabli. Zaczynam od architektury, potem od doboru napięcia systemu, a dopiero na końcu od montażu. Taki porządek oszczędza najwięcej poprawek.

1. Ustal typ systemu - off-grid, hybryda z baterią czy instalacja on-grid. Jeśli nie masz magazynu energii, sprawa jest znacznie trudniejsza i zwykle wymaga osobnego podejścia do turbiny.

2. Sprawdź parametry turbiny - napięcie znamionowe, prąd, maksymalne napięcie biegu jałowego i sposób hamowania. Większość małych turbin daje trójfazowe AC, więc po drodze zwykle potrzebny jest prostownik.

3. Dobierz regulator wiatrowy z trybem zrzutu energii. To on ma utrzymać baterię w bezpiecznym zakresie i przejąć nadwyżkę na dump load, gdy akumulatory są pełne.

4. Podłącz najpierw baterię, potem źródła. Regulator potrzebuje napięcia z akumulatora, żeby w ogóle wystartować. Bez tego część urządzeń nie uruchomi się prawidłowo.

5. Ustaw zbliżone napięcia ładowania dla obu torów. Jeśli jeden kontroler będzie trzymał wyższe progi niż drugi, zaczną sobie przeszkadzać zamiast współpracować.

6. Zamontuj zabezpieczenia: bezpieczniki, rozłączniki, ochronę przeciwprzepięciową i odpowiednie przekroje przewodów. W małych systemach pomijanie tego etapu kończy się najdrożej.

7. Przetestuj układ na małym obciążeniu. Sprawdź, czy turbina nie wchodzi w niekontrolowane obroty, czy baterie nie grzeją się nadmiernie i czy falownik pracuje stabilnie.

W praktyce ten etap często ujawnia jeden problem: ludzie mają dobrą turbinę i dobre panele, ale źle ustawiają kolejność oraz logikę sterowania. A to właśnie regulator, baterie i zabezpieczenia decydują o tym, czy system będzie działał sezon, czy kilka lat.

Jak dobrać regulator, magazyn i zabezpieczenia

Jeżeli miałbym wskazać jeden element krytyczny, to nie byłaby nim sama turbina, tylko regulator obsługujący ładowanie i zrzut energii. W systemach solarnych dobrze sprawdza się MPPT, czyli regulator śledzący punkt maksymalnej mocy, ale do turbiny potrzebujesz urządzenia przewidzianego do pracy z wiatrem albo kontrolera hybrydowego z trybem diversion.

Diversion mode to tryb, w którym nadmiar energii nie jest odcinany „na twardo”, tylko kierowany na obciążenie zrzutowe. To ważne, bo turbiny wiatrowe nie lubią pracy bez obciążenia przy pełnych akumulatorach. W takim momencie potrzebują nadal „widzieć” odbiór energii, inaczej rośnie ryzyko rozbiegania i przeciążenia układu.

• Dobierz napięcie systemowe - 12, 24 lub 48 V. Przy większych mocach i dłuższych odcinkach przewodów 48 V zwykle daje mniej strat i sensowniejszy margines pracy.
• Nie przewymiarowuj dump load bez potrzeby. Ma on przejąć nadwyżkę, ale nie może przeciążyć regulatora. Zbyt mały będzie bezużyteczny, zbyt duży może wywołać problemy z elektroniką.
• Nie podłączaj falownika do wyjścia load. Inwerter powinien być zasilany z banku akumulatorów, bo to on pobiera właściwy prąd i wymaga stabilnego zasilania.
• Ustal profil ładowania pod konkretną baterię. Dla litowo-jonowych i LiFePO4 kluczowy jest BMS i zgodność napięć, a dla ołowiowych - kompensacja temperatury i poprawne progi absorpcji oraz float.
• Dodaj rozłączniki i bezpieczniki po obu stronach. Przy dwóch źródłach łatwo zapomnieć, że awaria jednego toru nie może pociągnąć drugiego.

Ja zawsze sprawdzam też, czy producent kontrolera dopuszcza pracę z innymi źródłami ładowania w równoległym układzie. W praktyce bywa to możliwe, ale tylko wtedy, gdy napięcia ładowania są zbliżone i układ nie zaczyna się „przepychać” o stan baterii. Skoro wiemy już, co wybrać, warto zobaczyć, gdzie najczęściej popełnia się błędy.

Najczęstsze błędy, które kończą się awarią

W małych systemach największe szkody zwykle robi nie sama moc, tylko złe założenie, że „jakoś to będzie”. Poniżej zestawiam błędy, które widzę najczęściej.

Formalności w Polsce, o których łatwo zapomnieć

Jeśli inwestycja ma pracować na własne potrzeby i być przyłączona do sieci, trzeba pilnować nie tylko elektryki, ale też formalności. Dla mikroinstalacji liczy się nie tylko moc pojedynczego urządzenia, ale też suma mocy źródeł OZE. To ważne, kiedy masz już PV i chcesz dołożyć wiatrak.

Według GUNB, urządzenia montowane na obiektach budowlanych o wysokości do 3 m mogą nie wymagać ani pozwolenia, ani zgłoszenia, ale po przekroczeniu tej wysokości albo wtedy, gdy maszt i sposób mocowania wpływają na parametry techniczne budynku, wchodzą już zgłoszenie lub pozwolenie na budowę. Przy konstrukcjach na gruncie z fundamentem sprawa zwykle robi się jeszcze bardziej formalna. Ja zawsze sprawdzam to przed zakupem, a nie po zamówieniu sprzętu.

• Dla instalacji on-grid zgłasza się mikroinstalację do operatora, a jeśli moc mikroinstalacji nie przekracza mocy przyłączeniowej obiektu, procedura jest prostsza.
• Jeśli moc instalacji przekracza parametry obiektu, trzeba wystąpić o warunki przyłączenia.
• Przy montażu na dachu liczy się wysokość, sposób posadowienia i wpływ na budynek, nie tylko sama moc turbiny.
• W przypadku lokalizacji przy zabudowie trzeba też uwzględnić miejscowy plan, strefy ochronne i ewentualne ograniczenia krajobrazowe.

W praktyce najbardziej opłaca się zacząć od rozmowy z operatorem sieci i sprawdzenia dokumentów budynku. To brzmi mało efektownie, ale oszczędza najwięcej czasu, bo nie kupujesz urządzeń, których później nie da się legalnie lub bezpiecznie zamontować. Skoro formalności są już na stole, pozostaje pytanie najważniejsze z punktu widzenia opłacalności: kiedy taki duet naprawdę ma sens.

Kiedy ten duet ma sens, a kiedy lepiej odpuścić

Najlepiej działa tam, gdzie wiatr i słońce się uzupełniają, a nie dublują. PV daje najwięcej energii w dzień i latem, natomiast turbina potrafi poprawić bilans nocą, jesienią i zimą. To dlatego taki układ bywa ciekawy dla domów całorocznych, działek z ograniczonym dostępem do sieci, obiektów gospodarczych i małych instalacji off-grid.

Jak podaje program Moja Elektrownia Wiatrowa, na terenie Polski najkorzystniejsze warunki do budowy turbin wiatrowych występują na ok. 1/3 powierzchni kraju, a sensownym punktem odniesienia jest średnia prędkość wiatru na poziomie co najmniej 4 m/s. W praktyce oznacza to, że lokalizacja liczy się bardziej niż sama nazwa urządzenia. Pomorze, Warmia i Mazury, centralna Polska, okolice Szczecina i Bieszczady częściej dają warunki, w których turbina ma realny sens.

Z drugiej strony są sytuacje, w których lepiej nie dokładać wiatraka na siłę. Jeżeli dach jest otoczony wysoką zabudową, drzewami i przeszkodami, przepływ powietrza będzie poszarpany, a produkcja niestabilna. W mieście dochodzi jeszcze hałas, drgania i problem z mocowaniem. Wtedy często lepiej zainwestować w większy magazyn energii, lepsze sterowanie PV albo po prostu w bardziej przewidywalne źródło.

Ja traktuję turbiny jako dobre uzupełnienie fotowoltaiki, ale nie jako jej zamiennik. Jeśli lokalizacja jest słaba, sam fakt, że „da się zamontować” nic nie znaczy. Liczy się to, czy instalacja będzie pracować stabilnie przez lata, a nie tylko po odbiorze montażu. Z tego wynika ostatni, bardzo praktyczny etap: krótka kontrola przed zakupem.

Co sprawdzić przed zakupem, żeby nie poprawiać instalacji po montażu

Przed zamówieniem sprzętu robię prostą checklistę i polecam ją każdemu, kto chce uniknąć kosztownych poprawek. W tym temacie najdroższe są nie same urządzenia, tylko błędne założenia.

• Czy regulator ma tryb pracy z wiatrem, a nie tylko standardowy profil PV.
• Czy producent przewidział dump load i podał jego parametry.
• Czy napięcie banku akumulatorów pasuje do obu źródeł.
• Czy falownik jest po stronie baterii, a nie na wyjściu kontrolera obciążenia.
• Czy przewidziano zabezpieczenia i rozłączniki dla obu torów zasilania.
• Czy lokalizacja rzeczywiście ma wiatr, a nie tylko wolne miejsce na dachu.
• Czy formalności są domknięte przed montażem, a nie po pierwszej dostawie sprzętu.

Jeżeli miałbym zostawić jedną praktyczną radę, to byłaby ona prosta: nie projektuj takiego układu od strony „jak spiąć przewody”, tylko od strony źródła, magazynu i zabezpieczeń. Najpierw ustalasz architekturę, potem dobierasz regulator turbiny, a dopiero na końcu dopinasz PV i falownik. To najkrótsza droga do instalacji, która działa spokojnie przez lata, zamiast wymagać poprawek po pierwszym sezonie.
