Dobry montaż naczynia w instalacji grzewczej nie sprowadza się do zawieszenia go „byle wyżej”. Liczy się typ układu, wysokość statyczna, położenie pompy i to, czy mówimy o systemie otwartym, czy zamkniętym. W praktyce właśnie od tego zależy, czy instalacja będzie odpowietrzała się bez problemu, pracowała stabilnie i nie zacznie hałasować po pierwszym mocniejszym grzaniu.
Najkrótsza odpowiedź na pytanie, jak wysoko zamontować zbiornik wyrównawczy CO, brzmi: to zależy od tego, czy masz naczynie otwarte, czy przeponowe. W tym artykule rozkładam temat na czynniki pierwsze, podaję konkretne wartości i pokazuję, jak uniknąć błędów, które potem kosztują czas, nerwy i poprawki w kotłowni.
Najważniejsze zasady montażu naczynia w instalacji CO
- W układzie otwartym naczynie montuje się ponad najwyższym punktem instalacji, a nie „gdzieś wysoko”.
- Przy pompie na zasilaniu minimalna wysokość to zwykle 0,3 m ponad najwyższy punkt obiegu.
- Przy pompie na powrocie przyjmuje się 0,7 wysokości podnoszenia pompy jako minimum.
- W układzie zamkniętym ważniejsza od wysokości jest lokalizacja przy pompie i kotle.
- Naczynie przeponowe montuje się najczęściej na powrocie, po stronie ssawnej pompy.
- Wysokość instalacji wpływa też na ciśnienie wstępne i dobór pojemności naczynia.
Najpierw ustal, z jakim naczyniem masz do czynienia
Z technicznego punktu widzenia pytanie o wysokość montażu ma sens tylko wtedy, gdy wiemy, o jakim rozwiązaniu mówimy. W instalacjach c.o. funkcjonują dwa różne światy: układ otwarty i układ zamknięty z naczyniem przeponowym. Ich zasada działania jest inna, więc i wymagania montażowe są inne.
W układzie otwartym naczynie musi przejąć nadmiar wody i zapewnić połączenie instalacji z atmosferą. W układzie zamkniętym zbiornik przeponowy utrzymuje ciśnienie i kompensuje rozszerzalność wody bez kontaktu z powietrzem. To dlatego w jednym przypadku pytamy przede wszystkim o wysokość, a w drugim o miejsce w układzie hydraulicznym.
| Cecha | Układ otwarty | Układ zamknięty |
|---|---|---|
| Rola naczynia | Przyjęcie wzrostu objętości wody i odpowietrzenie | Kompensacja zmian objętości i stabilizacja ciśnienia |
| Znaczenie wysokości | Bardzo duże | Drugorzędne wobec miejsca wpięcia |
| Typowe położenie | Najwyższy punkt instalacji | Przy kotle, zwykle na powrocie |
| Najważniejszy warunek | Brak przerwy w przepływie i możliwość odpowietrzenia | Stabilne ciśnienie i dostęp serwisowy |
| Gdzie spotykane | Starsze instalacje, układy na paliwo stałe | Kotły gazowe, pompy ciepła, nowoczesne c.o. |
Jeśli nie rozróżnisz tych dwóch rozwiązań na starcie, łatwo popełnić błąd już przy samym montażu. Dalej rozbijam więc temat osobno dla układu otwartego i zamkniętego, bo to jedyny sensowny sposób, żeby dojść do właściwej odpowiedzi.
Jak wysoko zamontować otwarte naczynie wzbiorcze
W układzie otwartym zasada jest prosta: naczynie montuje się możliwie najwyżej, ponad najwyższym punktem instalacji. Nie chodzi jednak o sam sufit kotłowni czy strych dla zasady. Liczy się to, żeby w żadnym miejscu obiegu nie doszło do przerwania słupa wody i żeby instalacja mogła się swobodnie odpowietrzać.
W praktyce przyjmuje się dwie podstawowe reguły. Jeśli pompa obiegowa znajduje się na zasilaniu, minimalna wysokość położenia naczynia to 0,3 m ponad najwyższym punktem obiegu. Jeżeli pompa jest na powrocie, wysokość montażu powinna wynosić co najmniej 0,7 wysokości podnoszenia pompy, czyli H ≥ 0,7 Hp. To ważny warunek, bo przy pompie na powrocie łatwiej o spadek ciśnienia w najwyższych fragmentach instalacji.Co oznacza to w praktyce
Jeśli masz instalację grawitacyjną albo pompową z pompą na zasilaniu, naczynie powinno znaleźć się wyraźnie nad grzejnikami lub nad najwyższym punktem pętli. Sama różnica 30 cm często wystarcza w prostych układach, ale tylko wtedy, gdy projekt i realna geometria budynku rzeczywiście na to pozwalają. W domach z rozbudowaną instalacją ten margines bywa za mały i wtedy projektant patrzy już na cały układ, a nie na jedną liczbę z katalogu.
Dlaczego pompa na powrocie wymaga więcej uwagi
Gdy pompa pracuje na powrocie, jej wysokość podnoszenia wpływa na ciśnienie w instalacji w bardziej odczuwalny sposób. Z tego powodu reguła 0,7 Hp nie jest ozdobą normy, tylko praktycznym minimum. Jeśli masz pompę elektroniczną, nie opieraj się ślepo na jednej wartości z tabliczki. W takich pompach punkt pracy może się zmieniać, więc bezpieczniej jest patrzeć na rzeczywiste parametry pracy, a nie na deklarację „na oko”.
Gdzie tego rozwiązania nie wolno traktować lekko
Otwarte naczynie trzeba chronić przed zamarzaniem, bo strych czy nieogrzewane poddasze nie wybaczają błędów. Trzeba też zapewnić pionowe prowadzenie rur bezpieczeństwa, brak armatury odcinającej na tej drodze oraz możliwość kontroli przelewu i sygnału poziomu wody. W układzie otwartym wysokość to nie jedyny warunek, ale bez niej cała idea po prostu nie działa.
Skoro to już jasne, łatwiej zrozumieć, dlaczego w układzie zamkniętym same centymetry nie rozwiązują problemu. Tam liczy się przede wszystkim hydraulika połączenia, a nie najwyższy punkt budynku.
Gdzie ustawić naczynie przeponowe w układzie zamkniętym

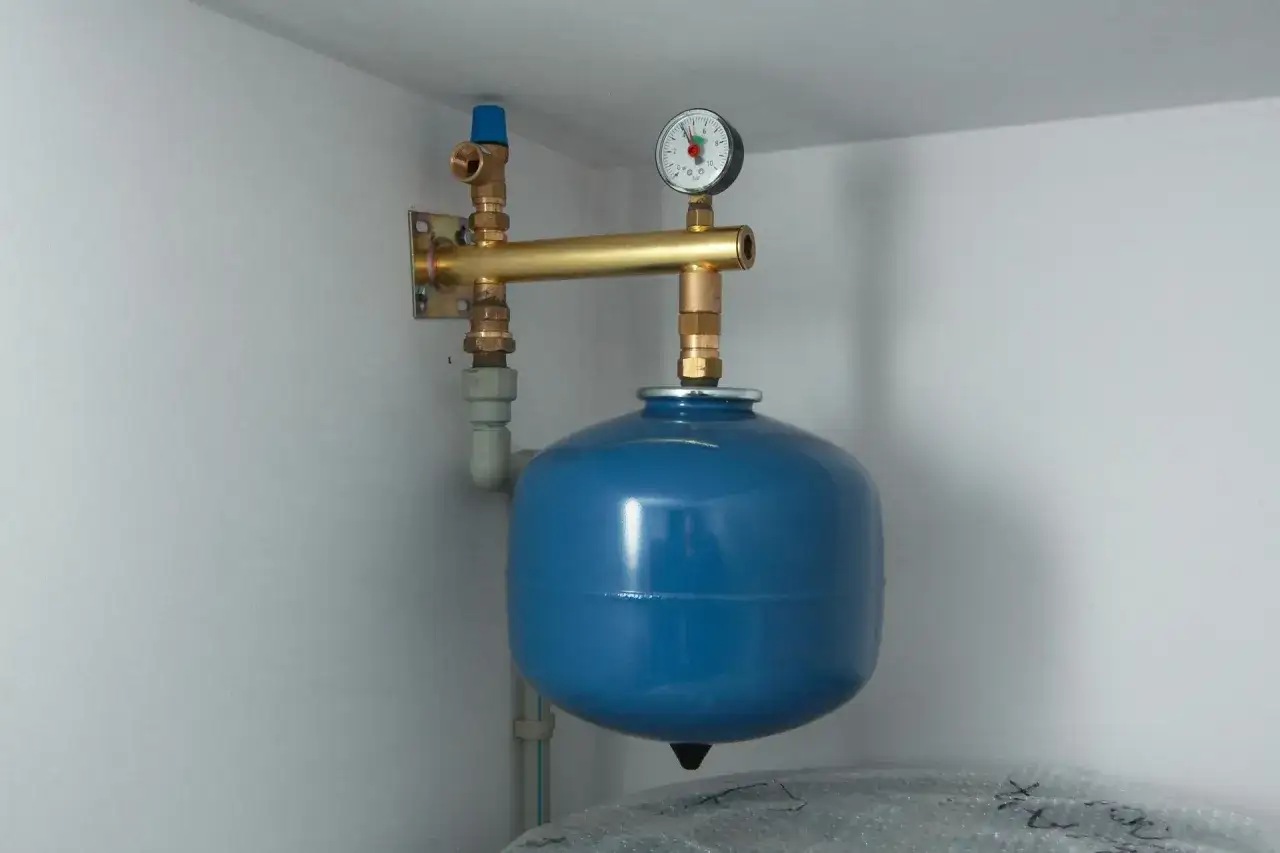

W układzie zamkniętym zbiornik przeponowy nie musi wisieć wysoko. Właściwie najczęściej wisi nisko, blisko kotła, na powrocie i po stronie ssawnej pompy obiegowej. Taka lokalizacja tworzy w instalacji tzw. punkt stałego ciśnienia, czyli miejsce, w którym układ najlepiej „trzyma” parametry przy zmianach pracy pompy.
Z mojego doświadczenia to właśnie ten szczegół najczęściej bywa źle rozumiany. Inwestor albo początkujący monter szuka „najwyższego punktu”, bo kojarzy zbiornik z układem otwartym. Tymczasem przeponowy zbiornik wyrównawczy ma działać stabilnie, a nie być wyniesiony pod dach tylko dlatego, że tak się intuicyjnie wydaje.
Najlepsze miejsce montażu
Najbezpieczniej jest montować naczynie na powrocie do kotła, możliwie blisko źródła ciepła i przed pompą, patrząc od strony ssawnej. W praktyce oznacza to, że pompa ma „pchać” wodę od zbiornika, a nie do niego. Takie rozwiązanie ogranicza spadki ciśnienia, poprawia odpowietrzanie i zmniejsza ryzyko zasysania powietrza do instalacji.
W jakiej pozycji je ustawić
Większość naczyń przeponowych montuje się pionowo, ale zawsze trzeba sprawdzić instrukcję konkretnego modelu. Niektóre większe zbiorniki dopuszczają ustawienie stojące, a inne poziome z przyłączem wody skierowanym w dół. Tu nie ma miejsca na „tak zwykle się robi”, bo producent potrafi wymagać konkretnej pozycji montażu dla zachowania gwarancji i trwałości membrany.
O czym nie wolno zapomnieć
Do naczynia powinien być przewidziany zawór odcinający z funkcją opróżniania, żeby dało się je serwisować bez spuszczania całej instalacji. Zbiornik musi też być dostępny z kilku stron, bez naprężeń na przewodach i bez ryzyka uszkodzenia przez drgania. Jeżeli w pomieszczeniu bywa zimno, trzeba zadbać o warunki, które nie doprowadzą do przemarzania elementów armatury.
Właśnie dlatego w układzie zamkniętym odpowiedź na pytanie o wysokość jest pośrednia: najważniejsze jest miejsce wpięcia i warunki pracy. Gdy to jest ustawione dobrze, warto dopiero przejść do policzenia konkretów, czyli ciśnienia i minimalnej wysokości dla całego układu.
Jak policzyć minimalną wysokość i ciśnienie w praktyce
Jeśli chcesz podejść do tematu porządnie, nie zatrzymuj się na samym „gdzie zamontować”. Dla całej instalacji liczy się też wysokość statyczna, czyli różnica poziomów między naczyniem a najwyższym punktem obiegu, oraz ciśnienie wstępne naczynia. W typowych instalacjach przyjmuje się prostą zasadę: na każdy metr wysokości instalacji ciśnienie wstępne rośnie o około 0,1 bar.Przykład dla domu jednorodzinnego
Jeżeli najwyższy grzejnik znajduje się około 6 m ponad miejscem montażu naczynia, statyczne ciśnienie powinno uwzględniać mniej więcej 0,6 bar słupa wody. Do tego dodaje się zwykle zapas rzędu 0,2-0,3 bar, żeby układ miał bezpieczny margines pracy. W praktyce oznacza to, że ciśnienie wstępne często kończy się w przedziale 1,5-2,0 bar, ale dokładna wartość zależy od budynku i samej armatury.
Przykład dla układu z pompą na powrocie
Załóżmy, że pompa ma wysokość podnoszenia 3 m. Minimalna wysokość położenia otwartego naczynia liczona według reguły 0,7 Hp wyniesie 2,1 m. Jeśli pompa ma 4 m, minimum rośnie do 2,8 m. Widać więc, że w układach z mocniejszą pompą nie da się już improwizować, bo margines szybko znika.
Przeczytaj również: Dobór naczynia przeponowego - Oblicz pojemność i ustaw ciśnienie
Jak nie pomylić wysokości z pojemnością
To częsty błąd: ktoś liczy wysokość, a zapomina o pojemności naczynia. Tymczasem naczynie musi jeszcze przyjąć przyrost objętości wody przy nagrzewaniu. Dla standardowego zakresu 10-90°C współczynnik rozszerzalności wody jest na tyle istotny, że mały zbiornik w źle dobranym układzie będzie po prostu pracował na granicy możliwości. W dobrze zaprojektowanej instalacji naczynie nie jest „na styk”, tylko ma zapas.
Gdy te liczby są już uporządkowane, pozostaje jeszcze jedna rzecz, którą widuję najczęściej podczas poprawek po montażu: błędy wykonawcze. I właśnie one potrafią unieważnić dobrą teorię w jeden dzień.
Najczęstsze błędy, które psują montaż
Najwięcej problemów nie wynika z samej decyzji o wysokości, tylko z uproszczeń podczas montażu. Naczynie można zawiesić „prawie dobrze”, a potem i tak mieć zapowietrzanie, skoki ciśnienia albo uciążliwy hałas w rurach. Poniżej są błędy, które w praktyce widzę najczęściej.
- Za niskie położenie otwartego naczynia - instalacja przestaje mieć stabilne odpowietrzenie i łatwiej o przerwy w przepływie.
- Montaż naczynia przeponowego po złej stronie pompy - ciśnienie zaczyna spadać tam, gdzie nie powinno.
- Brak dostępu serwisowego - wymiana membrany albo kontrola ciśnienia stają się niepotrzebnie skomplikowane.
- Prowadzenie przewodów z naprężeniem - z czasem pojawiają się nieszczelności i drgania.
- Ignorowanie temperatury i zamarzania - szczególnie groźne w przypadku układów otwartych na poddaszu.
- Złe ciśnienie wstępne - zbiornik działa za wcześnie albo za późno i nie tłumi zmian objętości wody tak, jak powinien.
Jeśli miałbym wskazać jeden błąd, który najbardziej utrudnia późniejszą eksploatację, byłoby to właśnie złe ustawienie ciśnienia i montaż „nie tam, gdzie trzeba”. Reszta często jest już tylko skutkiem pierwszego potknięcia.
To prowadzi do ostatniej rzeczy, którą warto sprawdzić jeszcze przed uruchomieniem całego układu, żeby nie wracać do tematu po pierwszym grzaniu.
Co sprawdzić przed uruchomieniem, żeby nie poprawiać po pierwszym grzaniu
Przed startem instalacji robię zawsze krótki przegląd kilku punktów. To nie jest formalność. Dobrze wykonana kontrola oszczędza później odpowietrzanie, korekty ciśnienia i niepotrzebne wezwania serwisu.
- Czy naczynie otwarte jest faktycznie najwyższym punktem układu i ma swobodny przelew.
- Czy w układzie otwartym nie ma zaworu, który mógłby odciąć drogę bezpieczeństwa.
- Czy naczynie przeponowe jest zamontowane zgodnie z instrukcją producenta, zwykle pionowo.
- Czy przyłącze naczynia w układzie zamkniętym znajduje się po stronie ssawnej pompy.
- Czy ciśnienie wstępne odpowiada wysokości instalacji i zostało ustawione przed uruchomieniem.
- Czy pomieszczenie chroni elementy armatury przed mrozem i zapewnia dostęp do serwisu.
Jeżeli masz instalację wielokondygnacyjną, układ mieszany, pompę o zmiennej charakterystyce albo kocioł z dodatkowym wymiennikiem, nie opieraj się wyłącznie na uniwersalnym schemacie z internetu. W takich przypadkach drobna różnica w wysokości albo ciśnieniu może zmienić pracę całego układu bardziej, niż wygląda to na papierze. Dobrze dobrane i dobrze ustawione naczynie nie zwraca na siebie uwagi - i właśnie o to chodzi.
