Najważniejsze wnioski w skrócie
- Tak, można połączyć podłogówkę z grzejnikami, ale zwykle nie jako jeden identyczny obieg o tej samej temperaturze.
- Ogrzewanie podłogowe pracuje niskotemperaturowo, najczęściej w okolicach 35-45°C, a grzejniki zwykle wymagają wyższych parametrów.
- W poprawnym układzie pojawia się zazwyczaj zawór mieszający, osobna pompa albo sprzęgło hydrauliczne.
- Im większy dom i im bardziej różne strefy, tym bardziej opłaca się rozdzielić instalację na osobne obiegi.
- W małych modernizacjach da się uprościć system, ale tylko po sprawdzeniu mocy grzejników i strat ciepła.
Czy jeden wspólny obieg ma sens
Jeśli przez wspólny obieg rozumiemy jedną instalację grzewczą zasilaną z jednego źródła ciepła, odpowiedź brzmi: tak, to jest możliwe. Jeśli jednak chodzi o jedną i tę samą temperaturę wody dla podłogi i grzejników, sytuacja robi się dużo trudniejsza. Ja patrzę na to praktycznie: nie pytam najpierw, czy „się da”, tylko czy da się to zrobić bez kompromisu, który będzie potem irytował przez lata.
W dobrze zaprojektowanym domu oba systemy mogą pracować na jednym źródle, ale zwykle potrzebują różnych parametrów zasilania. Podłogówka lubi niską temperaturę, grzejniki często wymagają wyższej. Z tego powodu w nowoczesnych instalacjach „jeden układ” bardzo często oznacza jedną kotłownię lub jeden rozdzielacz główny, a nie jedną wspólną temperaturę dla wszystkich odbiorników. To ważne rozróżnienie, bo od niego zależy cały dobór armatury.
W praktyce taki układ ma największy sens wtedy, gdy dom jest dobrze ocieplony, a grzejniki zostały dobrane pod niższe temperatury zasilania. Jeśli instalacja jest stara, a grzejniki mają za małą powierzchnię oddawania ciepła, próba „zlania” wszystkiego w jeden parametr zwykle kończy się niedogrzaniem jednych pomieszczeń albo przegrzewaniem podłogi. I właśnie dlatego dalej trzeba spojrzeć na różnice techniczne, nie tylko na sam schemat połączenia.
Dlaczego różne temperatury są tu największym problemem
Ogrzewanie podłogowe jest niskotemperaturowe. Według materiałów Vaillant temperatura zasilania najczęściej nie przekracza 45°C, a sama powierzchnia podłogi w strefie użytkowej nie powinna robić się zbyt gorąca. To nie jest kosmetyczny detal, tylko warunek komfortu i trwałości posadzki. Zbyt wysoka temperatura pogarsza odczucie cieplne, utrudnia regulację i potrafi szkodzić materiałom wykończeniowym.Grzejniki działają inaczej. Oddają ciepło szybciej, ale zazwyczaj potrzebują wyższego parametru zasilania, szczególnie w starszych budynkach. Jeśli zmniejszysz temperaturę tak, by było bezpiecznie dla podłogi, grzejnik może zwyczajnie nie oddać wystarczającej mocy. Jeśli z kolei podniesiesz temperaturę dla grzejników, podłoga zacznie pracować poza swoim komfortowym zakresem. To właśnie ten konflikt powoduje, że jeden wspólny parametr rzadko jest dobrym pomysłem.
Drugi problem to dynamika pracy. Grzejnik reaguje szybko, a podłoga z jastrychem ma dużą bezwładność cieplną, czyli potrzebuje czasu, żeby się nagrzać i jeszcze więcej czasu, żeby ostygnąć. W praktyce oznacza to, że jeden termostat pokojowy nie rozwiązuje wszystkiego. W instalacji mieszanej przydaje się osobne sterowanie strefami, zawory na rozdzielaczu i dobrze ustawiona krzywa grzewcza, czyli zależność temperatury zasilania od temperatury zewnętrznej.
Jeżeli ten układ od początku jest rozdzielony na dwa parametry pracy, problem w dużej mierze znika. I właśnie to prowadzi do pytania, jak taki system zbudować bez zgadywania.

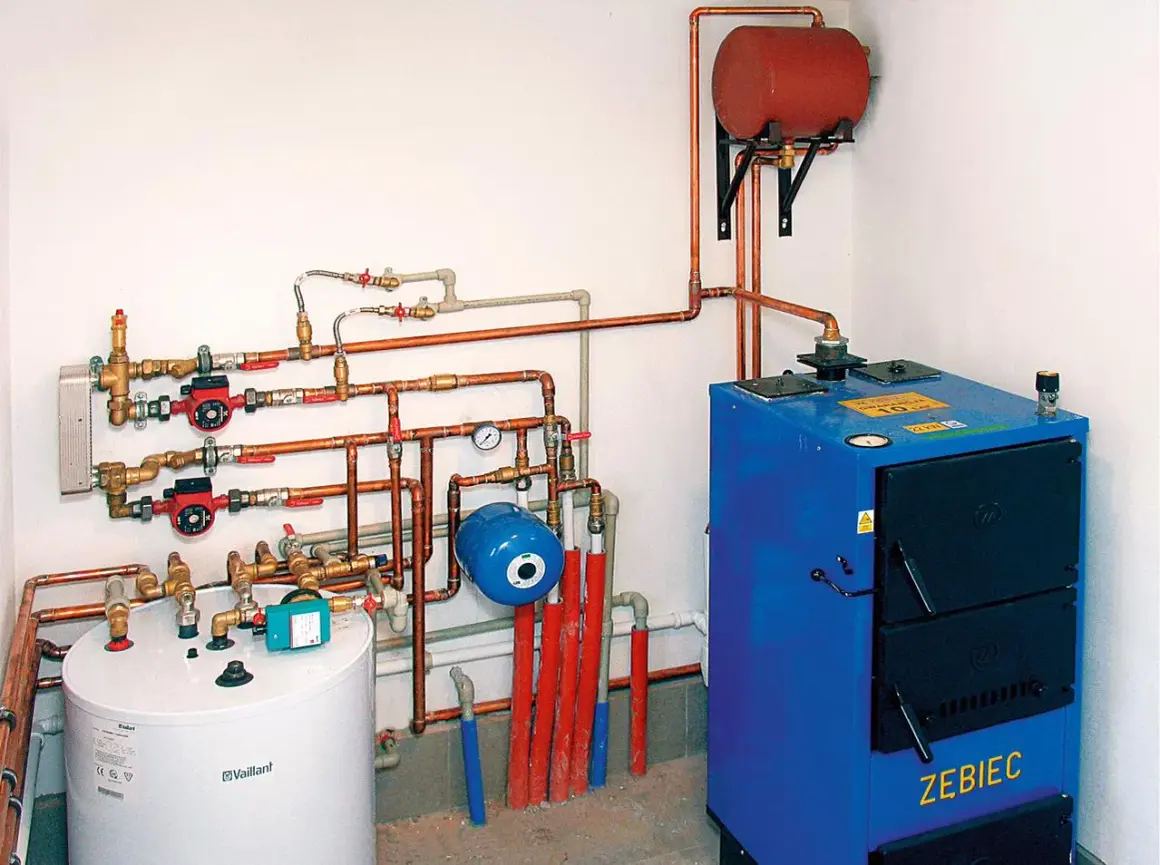

Jak zbudować taki układ, żeby działał stabilnie
Najczęściej spotykam trzy sensowne warianty. Pierwszy to jedna instalacja niskotemperaturowa, w której zarówno podłoga, jak i grzejniki zostały dobrane do zbliżonego parametru pracy. Drugi to dwa obiegi: grzejnikowy bezpośredni i podłogowy z mieszaczem. Trzeci to bardziej rozbudowany układ ze sprzęgłem hydraulicznym, gdy przepływy w obiegu źródła i w obiegach odbiorczych wyraźnie się różnią. Danfoss pokazuje dokładnie taki kierunek w rozwiązaniach systemowych: osobny obieg mieszający dla podłogówki i możliwość zasilenia innych odbiorników z tego samego źródła.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Jeden niskotemperaturowy układ bez mieszacza | Nowy dom, dobre ocieplenie, przewymiarowane grzejniki | Najprostszy, mniej elementów, niższy koszt startowy | Wymaga bardzo dobrego projektu i emitentów dobranych do niskiej temperatury |
| Obieg grzejnikowy + obieg podłogowy z mieszaczem | Najczęstsza modernizacja i układy mieszane w domach jednorodzinnych | Stabilna temperatura podłogi, łatwiejsza regulacja, duża elastyczność | Więcej armatury, pompa, sterowanie, wyższy koszt |
| Sprzęgło hydrauliczne + dwa obiegi | Duży dom, kilka stref, pompa ciepła albo kilka pomp obiegowych | Rozdziela przepływy i ułatwia równoważenie instalacji | Zajmuje miejsce i podnosi budżet inwestycji |
| Mały obieg podłogowy z RTL | Niewielka łazienka lub pojedyncza strefa | Tanie i proste rozwiązanie dla małej powierzchni | Nie zastępuje pełnego układu dla całego domu |
W praktyce kluczowe są trzy elementy: zawór mieszający, który obniża temperaturę dla podłogówki; pompa obiegowa, która zapewnia przepływ przez pętle; oraz równoważenie hydrauliczne, czyli ustawienie przepływów tak, aby każda strefa dostała tyle ciepła, ile potrzebuje. Jeśli przepływ nie jest zbalansowany, jedna część domu przegrzewa się, a druga ciągle woła o więcej. To właśnie w tym miejscu instalacja „teoretycznie dobra” zaczyna działać źle w praktyce.
Jeśli ktoś myśli o jednej małej pętli w łazience, czasem wystarcza ogranicznik temperatury powrotu, czyli RTL. To rozwiązanie ma sens przy niewielkim fragmencie podłogi, ale nie przy pełnym ogrzewaniu mieszanym w całym budynku. Dla większej instalacji lepiej od razu założyć oddzielny obieg albo układ mieszający z automatyką, bo późniejsza przeróbka jest zwykle droższa niż poprawny start.
Gdy schemat jest już jasny, zostaje pytanie, kiedy można sobie pozwolić na uproszczenie, a kiedy lepiej od razu rozdzielić system.
Kiedy da się uprościć instalację, a kiedy nie
Uproszczenie ma sens wtedy, gdy cały dom pracuje na niskiej temperaturze. Dotyczy to przede wszystkim nowych budynków, dobrze ocieplonych przegród i grzejników o dużej powierzchni wymiany ciepła. W takim układzie można czasem zejść do jednego parametru zasilania i nie kombinować z kilkoma obiegami. To jest sensowne, bo ogranicza liczbę elementów i upraszcza serwis.
W modernizacji starego domu logika jest zwykle odwrotna. Jeśli zostały klasyczne grzejniki o małej mocy albo instalacja była projektowana pod wyższą temperaturę, próba obsłużenia wszystkiego jednym parametrem zazwyczaj kończy się rozczarowaniem. W takich przypadkach lepiej zostawić grzejniki jako osobny obieg i podłogówkę zasilić przez mieszacz. Jeśli inwestor planuje pompę ciepła, ta zasada jest jeszcze ważniejsza, bo każda zbędna podwyżka temperatury obniża sprawność całego systemu. Vaillant pokazuje to bardzo prosto: podłogówka przy 35°C pracuje korzystniej niż grzejniki projektowane na 55°C.
Są też sytuacje pośrednie. Czasem wystarcza wymiana kilku grzejników na większe albo dołożenie jednego źródła oddawania ciepła w najbardziej wymagających pokojach. Wtedy można zbliżyć parametry pracy obu systemów i ograniczyć liczbę dodatkowych elementów. Ja jednak traktuję takie uproszczenie jako opcję tylko wtedy, gdy projektant naprawdę policzył moc i przepływy, a nie tylko „złożył” instalację z dostępnych części.
Skoro wiadomo, gdzie tkwi granica opłacalności, warto zobaczyć, jakie błędy pojawiają się najczęściej na budowie i po uruchomieniu.
Najczęstsze błędy, które wychodzą dopiero po sezonie
- Brak obliczeń strat ciepła - bez nich nie wiadomo, czy grzejniki są wystarczające przy niższej temperaturze zasilania.
- Jedno sterowanie dla całego domu - podłoga i grzejniki reagują inaczej, więc wspólny termostat zwykle daje przeciętny efekt.
- Zasilanie podłogówki bez mieszacza - to najprostsza droga do przegrzewania posadzki i trudnej regulacji.
- Za długie pętle i brak równoważenia - jedna strefa dostaje za dużo wody, druga za mało, mimo że źródło pracuje poprawnie.
- Za małe grzejniki przy niskiej temperaturze - szczególnie częsty problem przy modernizacji starszych domów.
- Zaniedbanie filtracji i odpowietrzenia - układ mieszany ma więcej elementów, więc jest też bardziej wrażliwy na zabrudzenia i powietrze w instalacji.
- Brak dostępu serwisowego - mieszacz, pompa i zawory powinny być tak zamontowane, żeby dało się do nich wrócić bez rozkuwania zabudowy.
Najbardziej zdradliwy błąd widzę wtedy, gdy wszystko „działa”, ale tylko przy bardzo mocnym grzaniu. Wtedy instalacja wygląda dobrze podczas odbioru, a później pojawiają się wahania temperatury, szumy zaworów, niedogrzane pokoje i zbyt ciepła podłoga. To nie jest wada jednego elementu, tylko zły dobór całego układu. I właśnie dlatego warto jeszcze spojrzeć na budżet, bo cena poprawnego rozwiązania bywa niższa niż późniejsze poprawki.
Ile kosztuje sensowne rozwiązanie
Ceny zależą od marki, wielkości instalacji i tego, czy robisz nowy dom, czy modernizację. Na rynku branżowym zawór mieszający termostatyczny kosztuje zwykle około 300-600 zł, zawór z siłownikiem około 570-610 zł, a grupa pompowa z mieszaczem może kosztować mniej więcej 900-3400 zł. Sprzęgło hydrauliczne to często rząd 415-432 zł, ale przy bardziej rozbudowanych zestawach i lepszej automatyce kwota rośnie szybciej niż sam katalogowy element.
| Element | Orientacyjny koszt | Po co jest potrzebny |
|---|---|---|
| Zawór mieszający termostatyczny | 300-600 zł | Obniża temperaturę wody dla podłogówki |
| Zawór mieszający z siłownikiem | 570-610 zł | Umożliwia automatyczną regulację temperatury |
| Grupa pompowa z mieszaczem | 900-3400 zł | Łączy pompę, armaturę i sterowanie w jednym module |
| Sprzęgło hydrauliczne | 415-432 zł | Rozdziela przepływy między źródłem a obiegami odbiorczymi |
| Regulator, czujniki, siłowniki strefowe | 300-1500 zł i więcej | Pomagają utrzymać różne temperatury w strefach |
| Robocizna i uruchomienie | 1500-4000 zł+ | To często koszt, który decyduje o sensie całej modernizacji |
Jeśli dochodzi kilka stref, automatyka pogodowa, dodatkowe zawory i poprawki hydrauliczne, całkowity koszt łatwo przekracza kilka tysięcy złotych. To nie jest argument przeciwko dobrej instalacji, tylko sygnał, że warto policzyć wariant prosty i wariant poprawny. Czasem dodatkowy wydatek zwraca się w komforcie i niższych rachunkach szybciej, niż inwestor zakłada. W innych przypadkach rozsądniej jest ograniczyć liczbę stref i nie robić układu „na pół gwizdka”.
Po tej stronie decyzji zostaje już tylko ostatnia rzecz: co sprawdzić, zanim ktoś zacznie ciąć rury albo zamawiać armaturę.
Co sprawdzić przed decyzją o wspólnym układzie
- Czy dla każdego pomieszczenia są policzone straty ciepła, a nie tylko przybliżona powierzchnia.
- Jaką temperaturę zasilania będą potrzebowały grzejniki i czy da się ją pogodzić z podłogówką.
- Czy podłoga ma osobny obieg z mieszaczem, jeśli nie jest to mała strefa pomocnicza.
- Czy źródło ciepła pracuje lepiej z jednym czy z kilkoma obiegami.
- Czy instalator przewidział równoważenie hydrauliczne i dostęp serwisowy do armatury.
- Czy w domu będą osobne strefy sterowania, a nie jeden termostat dla wszystkiego.
Jeżeli na któreś z tych pytań nie ma jasnej odpowiedzi, ja nie ryzykowałbym uproszczenia. Dobrze wykonane połączenie podłogi i grzejników działa cicho, stabilnie i bez ciągłych korekt. Źle zaprojektowane będzie wymagało wiecznych kompromisów, a to zawsze wychodzi drożej niż porządny układ zrobiony od razu.
