Grzejnik nie jest tylko metalowym panelem na ścianie. Z kilku symboli można odczytać, ile ciepła odda, pod jakimi parametrami ma pracować i czy w ogóle pasuje do instalacji. W praktyce oznaczenia grzejników pomagają uniknąć najdroższego błędu: zakupu modelu, który wygląda dobrze, ale daje za mało mocy albo nie zgadza się z podłączeniem.
W tym tekście pokazuję, jak czytać typ, moc, temperatury, ciśnienie i wymiary tak, żeby wybrać grzejnik świadomie, a nie „na oko”.
Najważniejsze dane na grzejniku mówią, czy pasuje do instalacji i pomieszczenia
- Typ grzejnika mówi, ile ma płyt i ożebrowania, więc od razu podpowiada, jaką ma budowę i potencjał grzewczy.
- Zapis temperatur 75/65/20, 70/55/20 albo 55/45/20 pokazuje, przy jakich warunkach producent podał moc.
- Wartość w watach ma sens tylko wtedy, gdy porównuję ją przy tych samych parametrach pracy.
- Ciśnienie w barach i maksymalna temperatura pracy decydują o bezpieczeństwie instalacji.
- Rozstaw przyłączy, strona podłączenia oraz wymiary korpusu często przesądzają o tym, czy montaż będzie prosty, czy wymaga przeróbek.
- W nowoczesnych instalacjach niskotemperaturowych trzeba liczyć się z tym, że realna moc będzie wyraźnie niższa niż w katalogu.
Jak czytać oznaczenia grzejników bez zgadywania
Na tabliczce znamionowej szukam najpierw trzech rzeczy: typu, mocy i warunków pracy. Reszta doprecyzowuje, czy model pasuje do instalacji, ale to właśnie te dane zwykle decydują o zakupie. W katalogach producentów, takich jak Purmo, obok typu i mocy pojawiają się też informacje o zgodności z PN-EN 442-2, maksymalnym ciśnieniu pracy oraz dacie produkcji.
| Oznaczenie | Co znaczy | Dlaczego ma znaczenie |
|---|---|---|
| Typ | Budowa grzejnika, czyli liczba płyt i ożebrowania | Wpływa na moc, głębokość i sposób oddawania ciepła |
| W | Moc cieplna w watach | Pokazuje, ile ciepła odda grzejnik przy konkretnych parametrach |
| 75/65/20 | Temperatura zasilania, powrotu i pomieszczenia | To punkt odniesienia, bez którego moc z katalogu niczego nie wyjaśnia |
| bar | Maksymalne ciśnienie pracy | Musi być zgodne z instalacją, inaczej rośnie ryzyko uszkodzenia |
| °C | Maksymalna temperatura pracy | Ważna przy doborze do źródła ciepła i testów instalacji |
| H x L x D | Wysokość, długość i głębokość | Decyduje o tym, czy grzejnik zmieści się pod parapetem albo we wnęce |
| L / R | Strona podłączenia, lewa lub prawa | Ma się zgadzać z przebiegiem rur i armatury |
| PN-EN 442 i CE | Odniesienie do normy i deklaracja zgodności | To sygnał, że produkt został opisany według określonego standardu badań |
Jeśli mam zapamiętać jedną rzecz, to tę: nie porównuję grzejników po samym „W”, tylko po całym zestawie parametrów. Gdy ta baza jest jasna, łatwiej przejść do kodów konstrukcyjnych.
Co mówią typy 10, 11, 22 i 33
W grzejnikach płytowych pierwsza cyfra oznacza liczbę płyt grzewczych, a druga liczbę ożebrowań konwekcyjnych. Konwektor, czyli metalowe ożebrowanie między płytami, zwiększa powierzchnię oddawania ciepła i przyspiesza ogrzewanie powietrza w pomieszczeniu.
| Typ | Budowa | Jak to czytam w praktyce |
|---|---|---|
| 10 | Jedna płyta, bez ożebrowania | Najpłytszy wariant, ale też z wyraźnie niższą mocą |
| 11 | Jedna płyta i jeden konwektor | Dobry kompromis do mniejszych i średnich pomieszczeń |
| 21 | Dwie płyty i jeden konwektor | Większa moc przy nadal rozsądnej głębokości |
| 22 | Dwie płyty i dwa konwektory | Jeden z najczęstszych wyborów, bo dobrze łączy moc z wymiarami |
| 33 | Trzy płyty i trzy konwektory | Bardzo wysoka moc, ale większa głębokość i ciężar |
Zapis 20 i 30 też bywa spotykany i oznacza odpowiednio dwie lub trzy płyty bez ożebrowania, choć w praktyce wybiera się je rzadziej. Im więcej ożebrowania, tym zwykle wyższa moc i szybsza reakcja grzejnika, ale też więcej kurzu między lamelami i większa głębokość korpusu.
W praktyce typ 11 to kompromis między gabarytem a mocą, a 22 daje już wyraźnie lepszą wydajność przy nadal rozsądnej głębokości. Typ 33 wybieram wtedy, gdy liczy się wysoka moc na krótkim odcinku ściany i mam miejsce na większą zabudowę.
Sama konstrukcja to jednak tylko część obrazu. Równie ważne jest to, przy jakiej temperaturze producent podał moc.
Jak interpretować moc cieplną i temperatury pracy
Moc w watach ma sens tylko razem z zapisem temperatur, najczęściej w układzie 75/65/20, 70/55/20 albo 55/45/20. Pierwsza liczba to temperatura zasilania, druga powrotu, a trzecia temperatura pomieszczenia. Różnicę między średnią temperaturą wody a pokojem opisuje się często jako ΔT, czyli różnicę temperatur.
| Zapis | Co oznacza | Co z tego wynika |
|---|---|---|
| 75/65/20 | Zasilanie 75°C, powrót 65°C, pokój 20°C | Klasyczny punkt odniesienia w wielu katalogach |
| 70/55/20 | Nieco niższe parametry zasilania | Wydajność jest niższa niż przy 75/65/20, ale nadal wysoka |
| 55/45/20 | Niskotemperaturowa praca instalacji | Wielu modeli oddaje tu około połowy mocy katalogowej z 75/65/20 |
| 90/70/20 | Wyższe parametry pracy | Częściej spotykane w starszych instalacjach i przy dużych stratach ciepła |
To właśnie tutaj najłatwiej się pomylić. Grzejnik opisany jako 1200 W przy 75/65/20 nie będzie miał 1200 W w instalacji 55/45/20. Orientacyjnie, w wielu modelach niskotemperaturowych realna moc spada do około połowy wartości katalogowej, więc różnica jest odczuwalna od razu.
W dokumentacji producentów, takich jak Perfexim, moc bywa rozpisana dla kilku zestawów temperatur, a potem przelicza się ją na inne warunki pracy. To rozsądniejsze niż zgadywanie, bo pozwala dopasować grzejnik do kotła kondensacyjnego albo pompy ciepła.
Jeżeli instalacja pracuje nisko, patrzę przede wszystkim na moc przy 55/45/20. W starszych układach z wyższą temperaturą zasilania ważne może być 70/55/20 albo 75/65/20, ale zasada pozostaje ta sama: porównuję zawsze te same warunki.
Kiedy wiem już, jak czytać moc, mogę bezpiecznie sprawdzić parametry mechaniczne i montażowe.
Ciśnienie, przyłącza i wymiary, czyli zgodność z instalacją
Parametry mechaniczne są mniej efektowne niż moc, ale to one przesądzają, czy grzejnik da się zamontować bez przeróbek. Najczęściej sprawdzam ciśnienie pracy w barach, maksymalną temperaturę, rozstaw przyłączy, stronę podłączenia oraz głębokość korpusu.
| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Ciśnienie pracy | Dopuszczalna presja w instalacji | Musi mieć bezpieczny zapas względem układu grzewczego |
| Maksymalna temperatura | Najwyższa temperatura wody, jaką producent dopuszcza | Wartość nie może być ignorowana przy źródle ciepła i próbach instalacji |
| Podłączenie | Boczne, dolne, środkowe, lewe albo prawe | Musi pasować do istniejących rur i armatury |
| Pojemność wodna | Ilość wody w grzejniku | Większa pojemność oznacza większą bezwładność cieplną |
| Wymiary | Wysokość, długość i głębokość | Decydują o montażu pod parapetem, we wnęce i przy zabudowie meblowej |

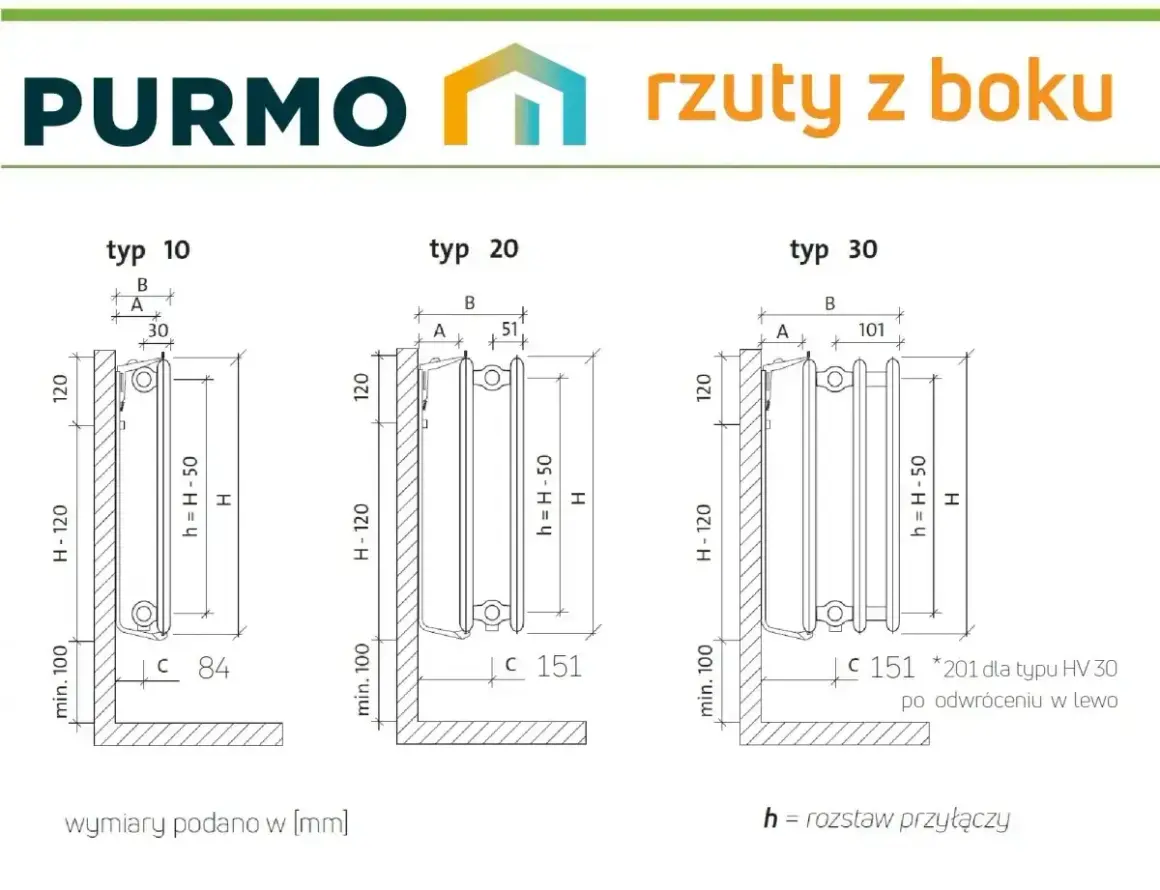

Rozstaw przyłączy to odległość między osiami króćców podłączeniowych. Jeśli się nie zgadza, montaż kończy się przeróbkami rur albo niepotrzebnymi adapterami.
W praktyce wyższe ciśnienie pracy daje większy margines bezpieczeństwa, a mniejsza pojemność wodna oznacza szybszą reakcję na termostat. To ważne zwłaszcza wtedy, gdy ktoś oczekuje, że pokój nagrzeje się szybko po uruchomieniu systemu.
Gdy te liczby się zgadzają, pozostaje już tylko uniknąć błędów, które najczęściej pojawiają się na etapie porównywania ofert.
Najczęstsze błędy przy porównywaniu modeli
Najwięcej pomyłek widzę wtedy, gdy ktoś zestawia grzejniki po jednym parametrze i ignoruje resztę. To działa tylko na papierze.
- Porównywanie mocy z różnych warunków. 1000 W przy 75/65/20 i 1000 W przy 55/45/20 to nie jest ta sama wydajność w praktyce.
- Patrzenie wyłącznie na szerokość. Model węższy, ale głębszy, może dać więcej ciepła niż dłuższy, lecz płytki.
- Brak zapasu przy niskiej temperaturze zasilania. Jeśli system pracuje łagodnie, grzejnik dobrany „na styk” szybko okazuje się za słaby.
- Ignorowanie warunków zabudowy. Parapet, zasłony, meble i nisza ścienna potrafią obniżyć efektywność bardziej, niż się wydaje.
- Nieuwzględnienie czyszczenia i obsługi. Gęste ożebrowanie grzeje mocniej, ale bywa trudniejsze w utrzymaniu.
Najczęściej opłaca się kupić model odrobinę większy niż minimalnie wymagany. Nie chodzi o przewymiarowanie bez sensu, tylko o zostawienie marginesu na realne warunki instalacji i straty wynikające z zabudowy.
Na tej podstawie łatwo przejść do prostego sprawdzenia przed zakupem lub wymianą.
Co sprawdzić przed montażem, żeby nowy grzejnik nie okazał się za słaby
Gdy wymieniam stary grzejnik, nie zaczynam od koloru ani designu. Najpierw spisuję z tabliczki i z katalogu pięć rzeczy: typ konstrukcji, moc przy właściwych parametrach, wymiary, ciśnienie pracy i sposób podłączenia.
- Porównuję moc przy tych samych temperaturach, najlepiej takich, przy jakich pracuje instalacja.
- Sprawdzam wysokość, długość i głębokość, żeby model nie kolidował z parapetem, framugą albo meblami.
- Weryfikuję stronę przyłącza, bo lewy i prawy wariant potrafią wyglądać identycznie w katalogu, a instalacja ich nie wybacza.
- Oceniam temperaturę zasilania, bo przy pompie ciepła i innych niskotemperaturowych źródłach potrzebna jest zwykle większa powierzchnia oddawania ciepła.
- Patrzę na dopuszczalne ciśnienie i temperaturę, żeby nie kupić modelu zbyt delikatnego do konkretnej instalacji.
Jeśli mam podać jedną praktyczną zasadę, to tę: nie wybieram grzejnika po pojedynczym numerze z katalogu. Dopiero połączenie typu, mocy, parametrów pracy i montażu mówi mi, czy model będzie grzał dobrze, czy tylko dobrze wyglądał na zdjęciu.
