Wymiennik ciepła to jeden z tych elementów instalacji, o których mało się mówi, dopóki nie zacznie brakować komfortu albo rosnąć rachunki. Jeśli chcesz szybko zrozumieć, co to jest wymiennik ciepła, najprościej myśleć o nim jak o pośredniku między gorącą a chłodną stroną układu. W ogrzewaniu ma to duże znaczenie, bo od niego zależą sprawność, bezpieczeństwo i to, czy cała instalacja pracuje stabilnie przez sezon grzewczy.
Wymiennik najlepiej pracuje wtedy, gdy temperatura, przepływ i typ są dobrane do instalacji
- Nie miesza mediów, tylko przekazuje energię cieplną przez przegrodę.
- Przeciwprąd zwykle daje lepszy odzysk ciepła niż prosty przepływ w tym samym kierunku.
- W budynkach najczęściej spotyka się wymienniki płytowe, rurowe, wężownicowe i powietrzne.
- Dobór zależy nie tylko od mocy, ale też od przepływu, spadku ciśnienia i serwisu.
- Spadek sprawności zwykle zdradzają osady, hałas, dłuższe nagrzewanie i gorszy odbiór ciepła.
Jak działa wymiennik ciepła w praktyce

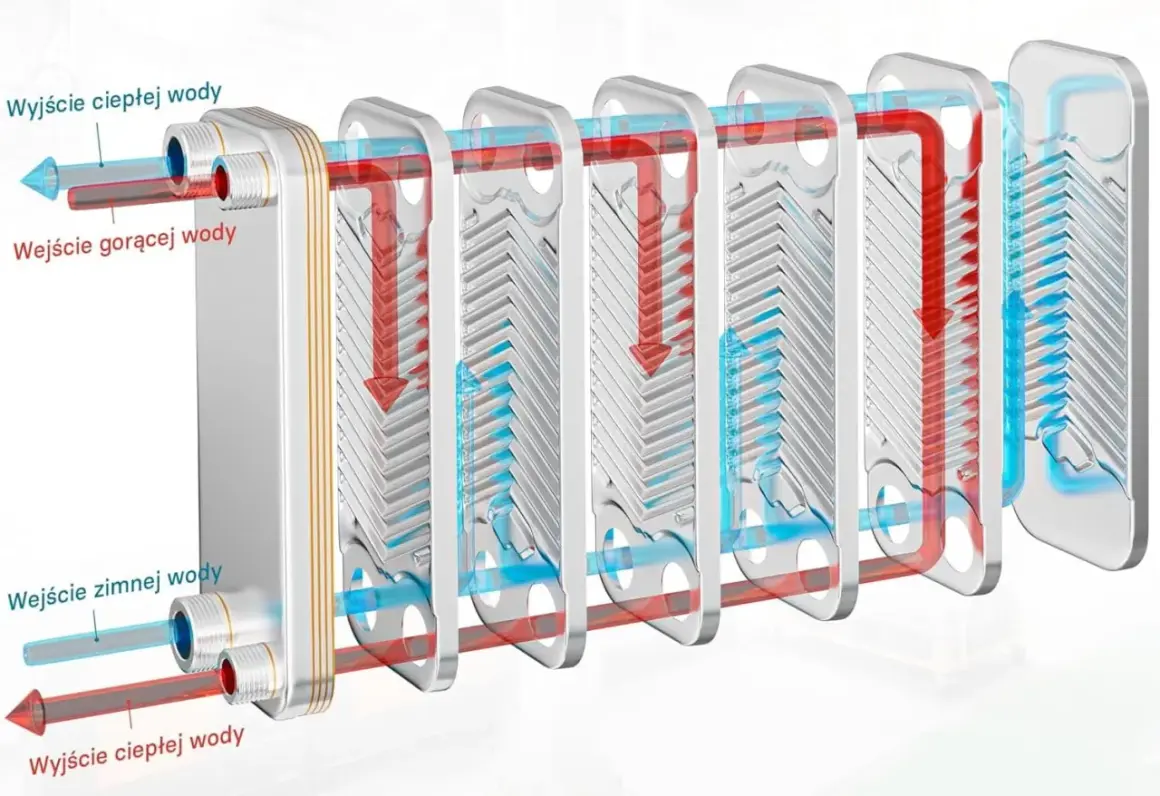

W środku zawsze chodzi o ten sam mechanizm: dwa media, czyli na przykład woda, glikol, para albo powietrze, płyną po obu stronach przegrody przewodzącej ciepło. Cieplejsze oddaje energię chłodniejszemu, ale bez bezpośredniego kontaktu. Dzięki temu można połączyć dwa obiegi o różnych parametrach ciśnienia, temperatury albo jakości wody.
Najlepsze efekty daje układ przeciwprądowy, w którym strumienie poruszają się w przeciwnych kierunkach. W praktyce poprawia to wykorzystanie różnicy temperatur na całej długości urządzenia, zamiast tylko na jego początku. To właśnie dlatego w dobrze zaprojektowanym układzie wymiennik nie jest dodatkiem, ale elementem, który realnie decyduje o tym, ile energii da się odzyskać.
Im większa powierzchnia wymiany i lepiej dobrany przepływ, tym łatwiej uzyskać stabilną pracę. Zbyt mały wymiennik albo źle ustawione przepływy szybko pokazują to wyższą temperaturą powrotu, gorszym odbiorem ciepła lub większym oporem hydraulicznym. To prowadzi już prosto do pytania, jakie konstrukcje stosuje się najczęściej.
Najczęściej spotykane konstrukcje i gdzie się stosuje
W budownictwie i ogrzewaniu najczęściej spotykam kilka powtarzających się rozwiązań. Różnią się budową, odpornością na zabrudzenia i tym, jak łatwo je wpiąć w konkretną instalację.
| Typ | Jak działa | Gdzie się sprawdza | Największy plus | Ograniczenie |
|---|---|---|---|---|
| Płytowy | Media płyną przez cienkie kanały między płytami | Kotłownie, węzły, c.w.u., pompy ciepła | Bardzo dobra wymiana ciepła przy kompaktowych wymiarach | Wrażliwość na zanieczyszczenia i jakość filtracji |
| Płaszczowo-rurowy | Jedno medium płynie w rurkach, drugie wokół nich | Większe układy, przemysł, ciepłownie | Duża trwałość i odporność na trudniejsze warunki | Większe gabaryty |
| Rurowy / wężownicowy | Ciepło przechodzi przez zwoje rury | Zasobniki, bufory, układy solarne | Prosta konstrukcja i łatwa integracja | Mniejsza intensywność wymiany niż w układach płytowych |
| Spiralny | Media płyną kanałami uformowanymi spiralnie | Instalacje wymagające dobrego wykorzystania przestrzeni | Przyzwoita odporność na osady i dobry odzysk ciepła | Mniej popularny, więc dobór bywa bardziej zależny od producenta |
| Powietrzny | Ciepło przechodzi między strumieniami powietrza | Rekuperacja, wentylacja mechaniczna, przygotowanie powietrza | Odzysk energii z wentylacji | Skuteczność zależy od czystości filtrów i bilansu przepływów |
Dlaczego ten element jest tak ważny w ogrzewaniu domu i budynku
W ogrzewaniu wymiennik często robi rzecz bardzo praktyczną: oddziela dwa obiegi, które z powodów technicznych nie powinny się mieszać. Jeden może pracować na innym ciśnieniu, innej temperaturze albo z inną jakością wody. Dla instalatora i użytkownika oznacza to większą kontrolę nad układem, a w wielu przypadkach także prostsze zabezpieczenie źródła ciepła.
- Węzeł cieplny odcina instalację budynku od sieci zewnętrznej i pozwala bezpiecznie pobrać energię z ciepła systemowego.
- Pompa ciepła często potrzebuje dużej powierzchni wymiany, bo pracuje na niższych temperaturach niż klasyczny kocioł.

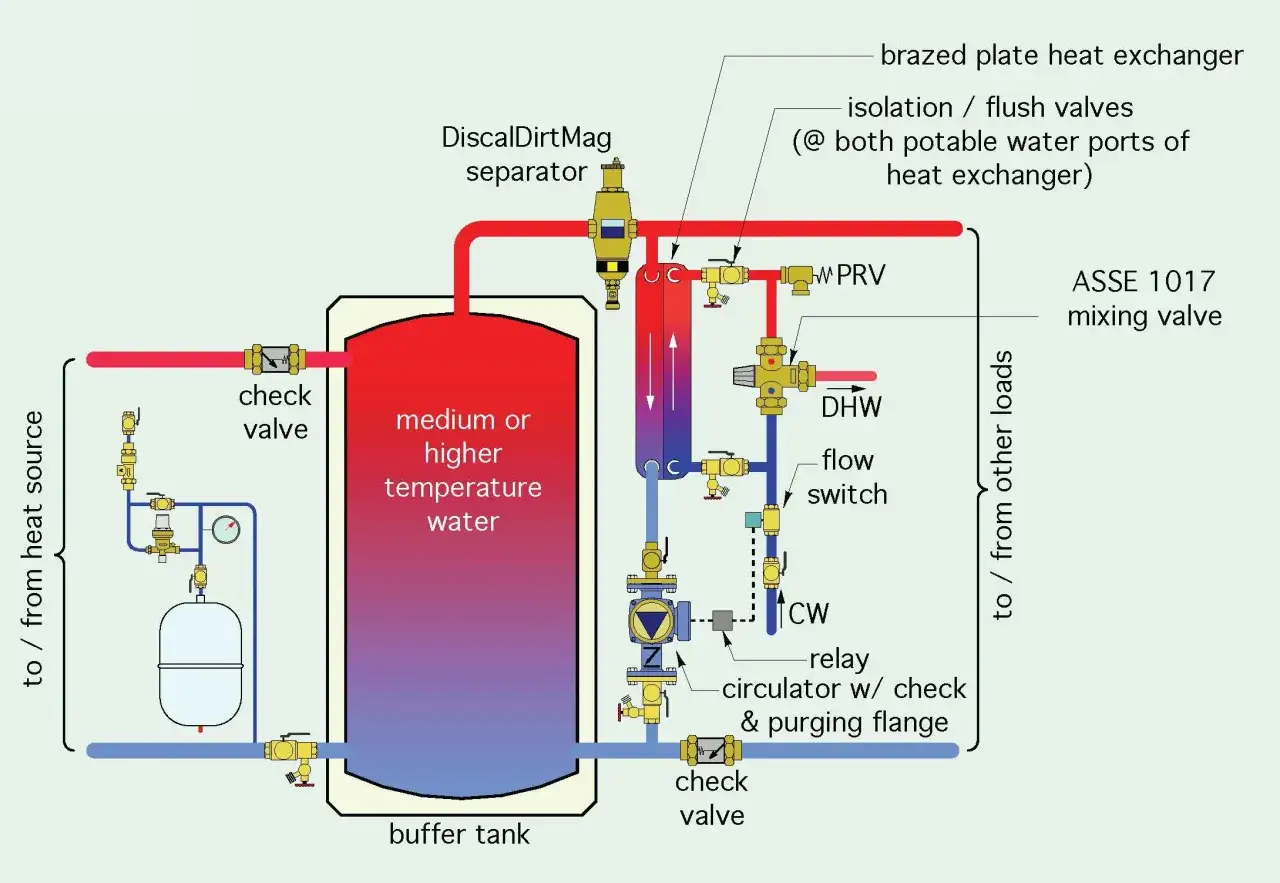

- C.w.u. korzysta z wymiennika albo wężownicy do szybkiego podgrzewania wody użytkowej bez mieszania obiegów.
- Wentylacja mechaniczna odzyskuje część energii z powietrza wywiewanego, co zmniejsza straty wentylacyjne.
W praktyce największą różnicę widać tam, gdzie instalacja ma kilka źródeł albo pracuje sezonowo w różnych warunkach. Im bardziej złożony układ, tym bardziej opłaca się patrzeć na wymiennik nie jako na detal, ale na element stabilizujący całość. To prowadzi do pytania, jak taki element dobrać, żeby nie zablokował pracy całej instalacji.
Na co patrzę przy doborze, żeby instalacja nie dusiła się na przepływie
Przy doborze nie zaczynam od ceny, tylko od parametrów pracy. Wymiennik, który wygląda dobrze na papierze, ale ma zbyt duży opór przepływu albo za małą powierzchnię wymiany, po prostu nie zagra z resztą układu. Z mojego punktu widzenia liczą się przede wszystkim cztery rzeczy: moc, przepływ, różnica temperatur i spadek ciśnienia.
- Moc i obciążenie - wymiennik musi przenieść tyle energii, ile naprawdę potrzebuje układ, z niewielkim zapasem na zmienne warunki.
- Temperatury zasilania i powrotu - im niższe temperatury w źródle, tym ważniejsza staje się duża powierzchnia wymiany.
- Hydraulika - jeśli spadek ciśnienia jest za duży, pompa obiegowa zaczyna pracować ciężej, a cały układ robi się mniej ekonomiczny.
- Materiał i serwis - stal nierdzewna, odpowiednie uszczelnienia i dostęp do czyszczenia mają znaczenie większe, niż się wydaje przy pierwszym oglądzie.
Przy niskotemperaturowych źródłach, takich jak pompy ciepła, zwykle szuka się większej powierzchni wymiany niż w prostych układach kotłowych. To nie jest fanaberia projektowa, tylko odpowiedź na mniejszą różnicę temperatur, przy której urządzenie musi oddać lub odebrać energię. Jeżeli woda w instalacji jest twarda albo układ ma historię osadów, warto od razu przewidzieć filtrację i łatwy dostęp do czyszczenia. W przeciwnym razie dobra teoria bardzo szybko przegrywa z praktyką.
Jak rozpoznać, że wymiennik zaczyna tracić sprawność
Uszkodzenie nie zawsze oznacza nagłą awarię. Częściej widać powolny spadek wydajności: instalacja dłużej się nagrzewa, różnica temperatur między obiegami robi się mniejsza, a pompa obiegowa pracuje głośniej lub częściej. W kotłowni to zwykle pierwszy sygnał, że coś ogranicza przepływ albo pogorszyła się wymiana ciepła.- nagrzewanie trwa dłużej niż wcześniej przy podobnych nastawach;
- temperatura na wyjściu nie odpowiada temu, co pokazuje źródło ciepła;
- pojawiają się szumy, stuki albo wyraźnie większa praca pompy;
- filtry szybciej się brudzą, a woda w układzie robi się mętna;
- na połączeniach widać wycieki, ślady korozji albo osady kamienia.
Najczęstsze przyczyny są dość prozaiczne: kamień kotłowy, szlam z instalacji, zapowietrzenie, zbyt mały przepływ albo zwyczajnie źle dobrana konstrukcja. Wymiennik płytowy jest tu bardziej wymagający niż prosty układ rurowy, ale za to zwykle daje lepszą sprawność, jeśli jest czysty i dobrze filtrowany. Jeśli pojawiają się objawy pogorszenia pracy, nie warto czekać do końca sezonu, bo każda kolejna zwłoka zwykle tylko pogłębia problem. To właśnie moment, w którym sensownie jest przejść od diagnostyki do konkretnego planu modernizacji.
Co sprawdzić, zanim wymiennik stanie się słabym punktem instalacji
Jeżeli modernizujesz ogrzewanie, patrz nie tylko na sam typ urządzenia, ale na cały układ: źródło ciepła, pompę obiegową, średnice przewodów, filtry i możliwość serwisu. W dobrze zaplanowanej instalacji wymiennik nie walczy z resztą systemu, tylko ją porządkuje, dlatego projekt powinien uwzględniać także przyszłe czyszczenie i ewentualną rozbudowę.Ja zawsze sprawdzam, czy instalator potrafi jasno podać temperatury pracy, wymagany przepływ i sposób zabezpieczenia przed zabrudzeniem. To prosty test, który szybko pokazuje, czy urządzenie zostało dobrane pod realne warunki, czy tylko pasuje na papierze. Jeśli te trzy rzeczy są dopięte, wymiennik zwykle pracuje długo, cicho i bez kaprysów, a to w ogrzewaniu jest po prostu najbardziej opłacalne.
