W dobrze zaprojektowanej instalacji wodna nagrzewnica działa cicho i przewidywalnie, ale tylko wtedy, gdy od początku zadba się o kierunek przepływu, zabezpieczenie przed zapowietrzeniem i sensowne sterowanie. Poniżej rozbieram na czynniki pierwsze podłączenie nagrzewnicy wodnej: od przygotowania instalacji, przez schemat hydrauliczny, aż po uruchomienie i najczęstsze błędy, które obniżają wydajność. To temat praktyczny, bo jeden źle wpięty króciec albo brak odpowietrzenia potrafi zepsuć cały efekt.
Najważniejsze założenia instalacji, które trzeba ustalić na starcie
- Nagrzewnica musi być dobrana do źródła ciepła, przepływu i warunków pracy, a nie tylko do samej mocy.
- Układ wodny powinien pracować w przeciwprądzie, bo odwrotne podłączenie obniża wydajność.
- Do poprawnego montażu potrzebne są zwykle zawory odcinające, filtr, zawór regulacyjny, odpowietrznik i spust wody.
- Bez automatyki, która blokuje grzanie przy zatrzymanym wentylatorze, układ działa gorzej i mniej bezpiecznie.
- Przy ryzyku zamarzania trzeba przewidzieć dodatkowe zabezpieczenie przeciwzamrożeniowe.
- Najwięcej problemów robią nie same urządzenia, tylko błędy w hydraulice, odpowietrzeniu i dostępie serwisowym.
Co sprawdzić przed montażem
Zanim zamówię montaż albo sam biorę się za robotę, sprawdzam nie tylko moc urządzenia, ale też to, czy cały układ ma sens w realnej instalacji. Najważniejsze są: źródło ciepła, wymagany przepływ, miejsce montażu, dostęp do serwisu i zgodność z parametrami z tabliczki znamionowej. W praktyce przygotowuję też minimum sześć elementów pomocniczych: dwa zawory odcinające, filtr siatkowy, zawór regulacyjny z siłownikiem, automatyczny odpowietrznik i spust wody.
- Króćce przyłączeniowe muszą odpowiadać średnicy rur i nie mogą być skręcone na siłę.
- Źródło ciepła powinno zapewnić wymagany przepływ i temperaturę wody, a nie tylko „jakieś grzanie”.
- Przestrzeń serwisowa jest obowiązkowa, bo bez niej późniejsze odpowietrzenie albo demontaż robią się niepotrzebnie trudne.
- Izolacja rur ogranicza straty ciepła i skraplanie na zimnych odcinkach instalacji.
- Zabezpieczenie przeciwzamrożeniowe trzeba przewidzieć wszędzie tam, gdzie urządzenie pracuje w chłodnej lub nieogrzewanej przestrzeni.
Jeśli te punkty są domknięte, dopiero wtedy warto przejść do układu hydraulicznego, bo to on decyduje, czy nagrzewnica odda pełną moc, czy tylko „przepchnie” ciepło przez rurę.

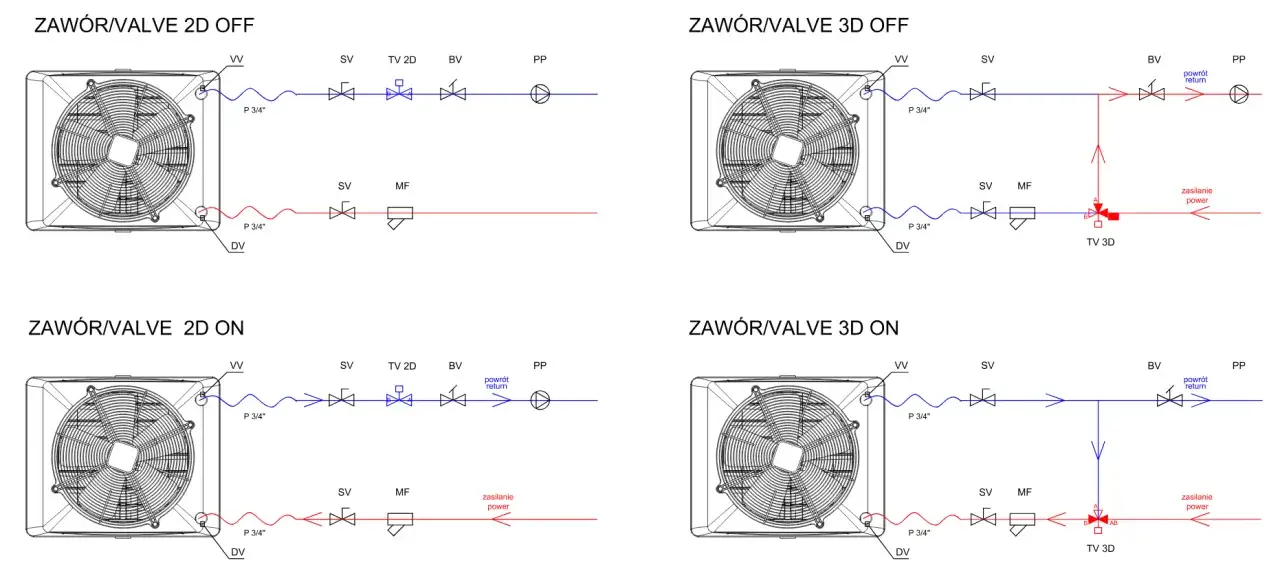

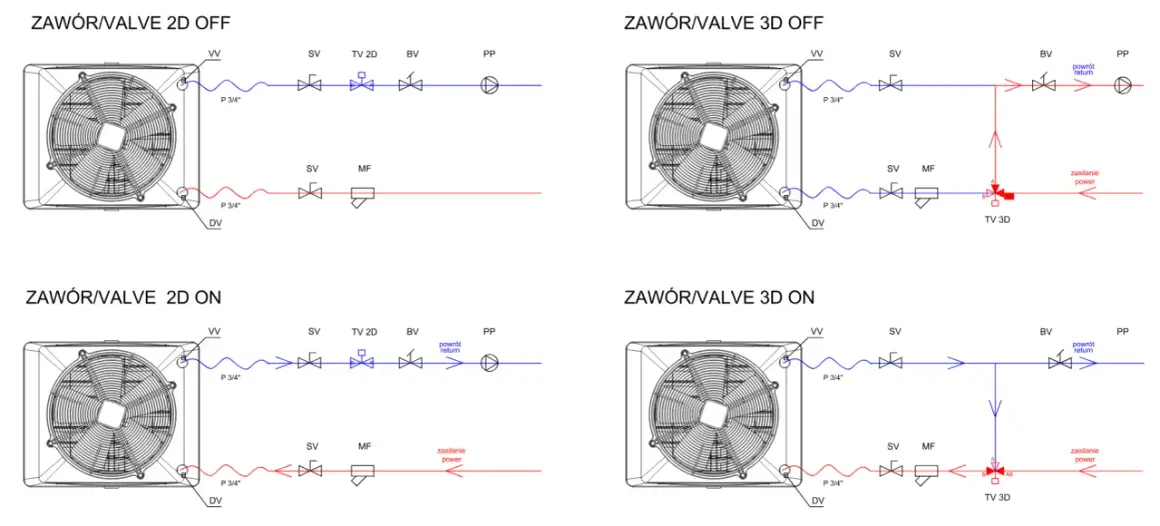

Jak powinien wyglądać poprawny układ hydrauliczny
Najważniejsza zasada jest prosta: woda i powietrze mają pracować w układzie przeciwprądowym. Innymi słowy, strumień wody płynie przeciwnie do ruchu powietrza przez wymiennik, a oznaczenia na króćcach nie są przypadkowe. Gdy ktoś zamieni zasilanie z powrotem, sprawność spada wyraźnie, a w praktyce taki błąd potrafi obciąć wydajność nawet o około 10%.
W prostych instalacjach najczęściej widzę układ z zaworem na zasilaniu i pompą na powrocie. Jeśli jednak nagrzewnica pracuje w chłodnej strefie i ryzyko zamarzania jest realne, sensowny bywa układ odwrotny, bo łatwiej wtedy ochronić wymiennik. Dobór nie jest więc kwestią przyzwyczajenia, tylko warunków pracy.
| Element | Po co go daję | Praktyczna uwaga |
|---|---|---|
| Zawory odcinające | Umożliwiają odizolowanie urządzenia | Powinny być po obu stronach nagrzewnicy |
| Zawór regulacyjny z siłownikiem | Moduluje przepływ i temperaturę nawiewu | Dobieram go do automatyki, a nie „na oko” |
| Filtr siatkowy | Chroni wymiennik przed osadem | Montuję go przed pierwszym uruchomieniem i po płukaniu instalacji |
| Pompa obiegowa | Pokonuje opory wymiennika i rurociągów | Muszę znać wymagany przepływ i wysokość podnoszenia |
| Automatyczny odpowietrznik | Usuwa powietrze z układu | Najczęściej trafia na górny króciec lub najwyższy punkt gałęzi |
| Spust wody | Umożliwia opróżnienie wymiennika | Przewiduję go przy dolnym króćcu |
| Czujnik przeciwzamrożeniowy | Chroni wymiennik przy spadku temperatury | W instalacjach narażonych na chłód to nie dodatek, tylko zabezpieczenie |
W większości układów daję też łatwo dostępne śrubunki, bo przy serwisie liczy się możliwość szybkiego odpięcia rury, a nie tylko sam fakt, że instalacja została zamknięta. Jeśli projekt przewiduje ryzyko zamarzania, zmieniam logikę sterowania tak, by pompa i zawór nie zostawiały wymiennika bez obiegu w krytycznym momencie. Z tego miejsca naturalnie przechodzę do samego montażu, bo schemat bez poprawnej kolejności prac niewiele daje.
Montaż krok po kroku bez skracania ważnych etapów
Sam montaż nie jest trudny, ale wymaga dyscypliny. Ja robię go zawsze w tej samej kolejności, bo to ogranicza późniejsze poprawki:
- Wyłączam obieg, opróżniam odcinek instalacji i sprawdzam, czy wymiennik nie ma uszkodzeń mechanicznych.
- Ustawiam urządzenie tak, by nie wyginać króćców i nie skręcać kolektorów podczas dokręcania.
- Wpinam zawory odcinające, filtr i zawór regulacyjny, a połączenia robię na śrubunkach tam, gdzie późniejszy demontaż ma znaczenie.
- Montuję automatyczny odpowietrznik w najwyższym punkcie gałęzi, a spust w dolnym punkcie układu.
- Izoluję rury zasilające i powrotne, szczególnie jeśli instalacja biegnie przez chłodne pomieszczenie lub strefę techniczną.
- Płuczę obieg, napełniam go i odpowietrzam, aż z odpowietrznika zacznie wychodzić sama woda zamiast powietrza.
- Sprawdzam szczelność pod ciśnieniem roboczym i dopiero potem oddaję układ do regulacji.
Na tym etapie najłatwiej ulec pokusie „będzie dobrze po pierwszym grzaniu”, ale tego właśnie unikam. Jeśli połączenia są zrobione porządnie, później nie trzeba walczyć z przeciekami, zapowietrzaniem ani spadkiem przepływu. Gdy hydraulika działa stabilnie, dopiero wtedy przechodzę do sterowania, bo ono decyduje o tym, czy urządzenie wykorzysta swój potencjał.
Automatyka i zabezpieczenia, bez których układ działa gorzej niż powinien
Nagrzewnica wodna może być mechanicznie podłączona poprawnie, a i tak grzać słabo, jeśli sterowanie nie pilnuje przepływu i temperatury. Najbardziej pilnuję jednej rzeczy: nie dopuszczam do pracy nagrzewnicy bez aktywnego przepływu powietrza. To szczególnie ważne w centralach wentylacyjnych i kurtynach powietrznych, gdzie układ powinien odciąć grzanie, gdy wentylator staje.
- Termostat lub sterownik strefowy odpowiada za to, kiedy zawór ma się otworzyć i jak długo utrzymywać temperaturę.
- Siłownik zaworu pozwala modulować przepływ, zamiast pracować tylko w trybie „otwarte albo zamknięte”.
- Blokada pracy bez wentylatora chroni wymiennik i ogranicza ryzyko przegrzania.
- Czujnik przeciwzamrożeniowy ma sens wszędzie tam, gdzie spadek temperatury może zatrzymać obieg lub wychłodzić wymiennik poniżej bezpiecznego poziomu.
- Pompa obiegowa w instalacjach narażonych na chłód nie powinna być odcinana zbyt wcześnie; przy temperaturach zbliżonych do 5°C to właśnie ciągłość obiegu często decyduje o bezpieczeństwie układu.
Jeżeli w projekcie pojawia się automatyka budynkowa, pilnuję też spójności sygnałów: sterownik ma wiedzieć, kiedy otworzyć zawór, kiedy załączyć pompę i kiedy nie pozwolić na grzanie. Z praktyki wiem, że oszczędzanie na sterowaniu zwykle kończy się większymi stratami niż zakup porządnego osprzętu. A skoro automatyka potrafi zepsuć albo uratować cały efekt, warto od razu nazwać błędy, które widzę najczęściej.
Najczęstsze błędy, które widać już po pierwszym uruchomieniu
- Odwrócony kierunek zasilania i powrotu - wymiennik pracuje w niekorzystnym układzie, a wydajność spada odczuwalnie.
- Brak odpowietrznika albo spustu wody - każda późniejsza konserwacja staje się uciążliwa, a zapowietrzenie wraca jak bumerang.
- Montowanie bez filtra - osad i drobiny z instalacji szybciej zabijają przepływ niż większość osób zakłada.
- Brak równoważenia przepływu - jedna nagrzewnica grzeje za mocno, druga prawie wcale, mimo że obie są „podłączone”.
- Sztywne podpięcie rur - naprężenia przenoszą się na króćce i po czasie kończą się przeciekiem.
- Brak izolacji - ciepło ucieka po drodze, a na zimnych odcinkach pojawia się wilgoć.
- Uruchomienie bez pełnego przepływu powietrza - to prosty przepis na niestabilną pracę i złą regulację temperatury.
- Zły montaż czujnika przeciwzamrożeniowego - zabezpieczenie istnieje tylko na papierze, bo nie reaguje tam, gdzie powinno.
Co sprawdzam tuż przed pierwszym rozruchem
Tu nie chodzi o formalność, tylko o to, żeby instalacja nie pracowała od początku z ukrytą wadą. Przed startem sprawdzam:
- czy zasilanie i powrót są podłączone zgodnie z kierunkiem przepływu,
- czy układ jest szczelny po napełnieniu,
- czy odpowietrznik rzeczywiście usunął powietrze z wymiennika,
- czy zawór regulacyjny otwiera się i zamyka w odpowiedzi na sterownik,
- czy wentylator i grzanie są ze sobą poprawnie zablokowane logicznie,
- czy pompa ma zapewniony stabilny obieg,
- czy instalacja ma sensowne zabezpieczenie przed zamarzaniem w chłodnych strefach.
W prostym układzie taki przegląd zamyka się zwykle w kilku godzinach, ale przy większej centrali wentylacyjnej albo kilku nagrzewnicach lepiej zarezerwować więcej czasu na płukanie, odpowietrzanie i regulację przepływu. Jeśli po tych krokach urządzenie nadal grzeje nierówno, najpierw szukam problemu w hydraulice albo automatyce, a dopiero potem podejrzewam sam wymiennik. Dobrze wykonane podłączenie daje spokój na lata, bo instalacja nie wymaga ciągłego korygowania i pozwala skupić się na tym, do czego została zaprojektowana: stabilnym ogrzewaniu powietrza.
