Przewód w instalacji PV pracuje w zupełnie innych warunkach niż kabel w domu: ma znosić słońce, mróz, wilgoć i wysoki prąd stały przez długie lata. W praktyce odpowiedź na pytanie, jaki przewód do fotowoltaiki wybrać, zależy przede wszystkim od standardu kabla, długości trasy, prądu stringu i tego, czy mówimy o odcinku DC, czy już o stronie AC falownika. Poniżej rozkładam to na prosty wybór: co sprawdzić na etykiecie, kiedy wystarczy 4 mm², a kiedy lepiej od razu sięgnąć po 6 mm² albo więcej.
Najważniejsze informacje na start
- Do obwodów DC w fotowoltaice szukaj kabla solarnego zgodnego z EN 50618 lub IEC 62930.
- Najczęściej w domowych instalacjach sprawdza się 4 mm², a przy dłuższych trasach lub wyższym prądzie bezpieczniejszy będzie 6 mm².
- Kabel powinien być odporny na UV, ozon, warunki atmosferyczne i bezhalogenowy.
- Nie warto oszczędzać na złączach. W jednej parze stosuj elementy tego samego producenta i tej samej rodziny.
- Jeśli trasa jest długa, lepiej skorygować projekt niż ratować się zbyt cienkim przewodem.
Dlaczego kabel solarny różni się od zwykłego przewodu
W fotowoltaice nie chodzi o „jakikolwiek” przewód miedziany, tylko o kabel przygotowany do pracy w trudnym środowisku. Na dachu albo w trasie między modułami a falownikiem przewód dostaje promieniowanie UV, duże różnice temperatur, wilgoć i czasem także obciążenia mechaniczne. Zwykły przewód instalacyjny z budynku może działać poprawnie wewnątrz, ale na zewnątrz szybko traci swoje właściwości.
Ja patrzę na to bardzo praktycznie: kabel PV ma nie tylko przewodzić prąd, ale też utrzymać parametry przez lata. Dlatego najczęściej jest to elastyczny, jednożyłowy przewód miedziany, zwykle z usieciowaną izolacją i płaszczem, który lepiej znosi temperaturę oraz starzenie. W dobrych produktach producent podaje też odporność na UV, ozon i warunki atmosferyczne, a oczekiwany okres eksploatacji przy normalnym użytkowaniu często wynosi około 25 lat.
Warto też rozróżnić stronę DC i AC. Ten artykuł dotyczy przede wszystkim przewodów po stronie DC, czyli od modułów do falownika lub skrzynki łączeniowej. To właśnie tam dobór kabla ma największy wpływ na bezpieczeństwo i spadki napięcia. Kiedy to rozdzielisz, łatwiej przejść do norm i oznaczeń, bo one mówią więcej niż marketingowe hasła na opakowaniu.
Jakie normy i oznaczenia warto sprawdzać
Jeśli miałbym zostawić jedną zasadę, byłaby prosta: nie kupuj kabla solarnego bez wyraźnej normy i oznaczenia typu. W praktyce szukam przede wszystkim kabli opisanych jako H1Z2Z2-K oraz zgodnych z EN 50618 albo IEC 62930. To właśnie one są najczęściej spotykane w instalacjach fotowoltaicznych i dają sensowną bazę do bezpiecznego montażu.
| Oznaczenie | Co oznacza w praktyce | Dlaczego ma znaczenie |
|---|---|---|
| EN 50618 | Europejska norma dla kabli PV przeznaczonych do instalacji fotowoltaicznych. | Potwierdza odporność na warunki zewnętrzne, UV i wymagania konstrukcyjne. |
| IEC 62930 | Międzynarodowy odpowiednik dla elastycznych przewodów DC w systemach PV. | Przydaje się, gdy patrzysz na produkty o szerokim zastosowaniu lub importowane komponenty. |
| H1Z2Z2-K | Najczęściej spotykane oznaczenie typu kabla solarnego. | Podpowiada, że masz do czynienia z przewodem przygotowanym do pracy w PV, a nie z klasycznym kablem instalacyjnym. |
| TÜV | Dodatkowe potwierdzenie testów bezpieczeństwa i jakości materiału. | Nie zastępuje normy, ale zwiększa zaufanie do produktu, jeśli pochodzi od solidnego producenta. |
Jak czytać oznaczenie H1Z2Z2-K
Nie trzeba rozkładać tego symbolu na czynniki pierwsze, żeby dobrze kupić kabel. Najważniejsze jest to, że chodzi o elastyczny przewód jednożyłowy do instalacji PV, zaprojektowany do pracy na zewnątrz. W dobrych kartach katalogowych znajdziesz też parametry, które naprawdę coś mówią: zakres temperatur od około -40°C do +90°C, dopuszczalną temperaturę pracy żyły sięgającą +120°C i napięcie znamionowe nawet do 1500 V DC w zależności od wersji.
Przeczytaj również: UPS do fotowoltaiki - Jak wybrać zasilanie awaryjne bez błędów?
Co sprawdzam poza samą normą
Patrzę jeszcze na dwie rzeczy: czy kabel jest bezhalogenowy oraz czy ma odporność na UV i ozon. Bezhalogenowość nie jest detalem „na papierze” - w razie pożaru oznacza mniej agresywne dymy i lepszy poziom bezpieczeństwa. To właśnie ten zestaw cech odróżnia kabel PV od zwykłej instalacyjnej linki z hurtowni.
Kiedy te parametry się zgadzają, dopiero przechodzę do najważniejszego pytania praktycznego: jaki przekrój wybrać, żeby nie przewymiarować instalacji, ale też nie dusić jej na długości trasy.

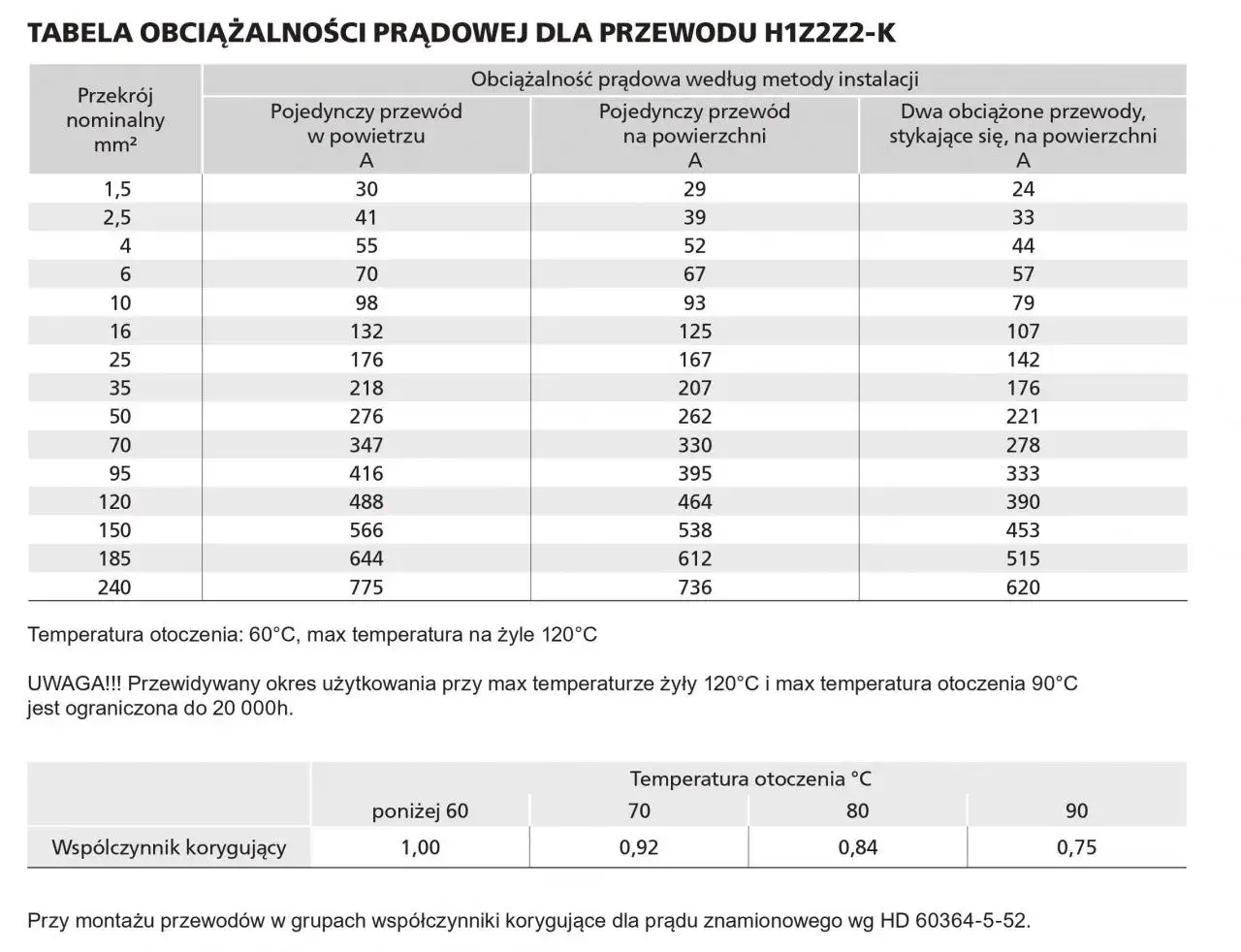

Jak dobrać przekrój przewodu do instalacji
Tu nie ma jednej liczby dla wszystkich. Przekrój zależy od prądu stringu, długości trasy, temperatury pracy i dopuszczalnego spadku napięcia. W praktyce celuję zwykle w niski spadek napięcia po stronie DC - najczęściej w granicach około 1-3%. Jeżeli robi się z tego więcej, wracam do projektu, zamiast „łagodzić” problem przypadkowym wyborem cieńszego kabla.
| Przekrój | Kiedy zwykle ma sens | Moja praktyczna ocena |
|---|---|---|
| 2,5 mm² | Bardzo krótkie odcinki, małe systemy, niskie prądy. | Da się zastosować, ale tylko wtedy, gdy obliczenia naprawdę to potwierdzają. |
| 4 mm² | Najczęstszy wybór dla domowych dachów i typowych stringów. | To najrozsądniejszy punkt startowy przy krótszych trasach. |
| 6 mm² | Dłuższe połączenia, wyższy prąd, mniejsze ryzyko strat. | Najbezpieczniejsza opcja, gdy nie chcę walczyć ze spadkiem napięcia. |
| 10 mm² i więcej | Duże instalacje, bardzo długie trasy, większe skupiska stringów. | To już wariant dla poważniejszych układów, nie dla typowego domu jednorodzinnego. |
W codziennej praktyce najczęściej widzę dwa scenariusze. Jeśli trasa jest krótka i instalacja ma standardowe obciążenie, 4 mm² zwykle wystarcza. Jeśli jednak falownik stoi dalej, string ma wyższy prąd albo kabel idzie przez trudniejszą trasę, przejście na 6 mm² daje od razu większy zapas. Z kolei 10 mm² ma sens wtedy, gdy mówimy o większym obiekcie albo naprawdę długim prowadzeniu przewodu.
Największy błąd? Kupowanie kabla „na oko”, bez uwzględnienia długości całej pętli i spadku napięcia. To pozornie drobny szczegół, ale potrafi zabrać część uzysku i podnieść temperaturę pracy przewodu. Kiedy przekrój jest już dobrany rozsądnie, trzeba jeszcze zadbać o resztę osprzętu, bo sam kabel nie załatwia sprawy.
Co dobrać razem z przewodem, żeby instalacja była bezpieczna
Dobry przewód solarny nie działa w próżni. Równie ważne są złącza, zaciskanie, prowadzenie trasy i ochrona mechaniczna. Na połączeniach DC ja nie idę na skróty: w jednej parze stosuję złącza tego samego producenta i tej samej rodziny. To ważne, bo mieszanie „kompatybilnych” elementów z różnych źródeł bywa prostą drogą do wzrostu oporu styku i grzania.
W praktyce spotyka się złącza przewidziane dla przewodów 4-6 mm² oraz dla napięcia do 1500 V DC. To dobry punkt odniesienia, ale zawsze sprawdzam kartę katalogową konkretnego modelu. Inaczej traktuję złącze na papierze „MC4-type”, a inaczej komplet od jednego producenta z potwierdzoną zgodnością zacisku, przewodu i szczelności.
- Zaciskanie wykonuję właściwą zaciskarką, a nie kombinacjami z warsztatu.
- Trasa kabla powinna mieć łagodne łuki, bez ostrych krawędzi i mocnego naprężenia.
- Ochrona UV i mechaniczna ma znaczenie także tam, gdzie przewód przechodzi przez dach, elewację albo strefę narażoną na ocieranie.
- Wariant do trudniejszych warunków wybieram, gdy kabel ma być prowadzony w ziemi, rurze albo w miejscu o większym ryzyku uszkodzenia.
Tu dobrze widać, że sam kabel to tylko połowa decyzji. Druga połowa to poprawny montaż i świadomy dobór osprzętu, a właśnie na tym etapie najczęściej pojawiają się kosztowne pomyłki.
Najczęstsze błędy przy zakupie i montażu
W tej części nie będę owijał w bawełnę, bo większość problemów w PV powtarza się zaskakująco podobnie. Najpierw lista błędów, które widuję najczęściej, a potem krótko wyjaśnię, dlaczego są groźne.
- Użycie zwykłego przewodu instalacyjnego zamiast kabla solarnego odpornego na UV i warunki zewnętrzne.
- Za mały przekrój dobrany wyłącznie po cenie albo dostępności.
- Mieszanie złączy różnych producentów pod hasłem „powinno pasować”.
- Brak uwzględnienia długości trasy i w efekcie zbyt duży spadek napięcia.
- Luźne prowadzenie przewodów po dachu, bez ochrony przed przetarciem i nagrzewaniem.
- Brak zgodności z warunkami pracy, gdy kabel ma iść w ziemi, w rurze albo w miejscu o podwyższonej wilgotności.
Najbardziej podstępny błąd to ten, który nie daje od razu objawów. Instalacja działa, produkcja jest, więc wszystko wygląda dobrze. A potem po czasie pojawia się grzanie na styku, lokalne uszkodzenie izolacji albo niepotrzebne straty energii. Dlatego ja wolę wybrać kabel trochę „na zapas”, ale w granicach rozsądku, niż oszczędzać na elemencie, który ma pracować dwadzieścia kilka lat.
To prowadzi do ostatniej, najbardziej praktycznej części: co sam uznałbym za bezpieczny wybór w typowej instalacji domowej na dachu.
Mój bezpieczny wybór do domowej instalacji na dachu
Gdybym miał wskazać najprostszy scenariusz dla domu jednorodzinnego, zacząłbym od kabla H1Z2Z2-K zgodnego z EN 50618 lub IEC 62930, najczęściej w przekroju 4 mm². To najrozsądniejszy wybór dla typowego stringu i krótszej trasy do falownika. Jeśli odcinek robi się dłuższy albo w projekcie pojawia się wyższy prąd, od razu rozważyłbym 6 mm².
Przy większych instalacjach, dłuższych połączeniach albo nietypowym prowadzeniu trasy nie próbuję „dopchać” projektu standardowym rozwiązaniem. W takich sytuacjach lepszy bywa grubszy przewód, zmiana przebiegu trasy albo przeniesienie falownika bliżej modułów. To zwykle daje lepszy efekt niż walka z przegrzewaniem i stratami na kablu. Jeśli natomiast mówimy o odcinku AC od falownika do rozdzielnicy, dobór wygląda już inaczej i trzeba go prowadzić według osobnych zasad instalacyjnych.
Najkrótsza odpowiedź brzmi więc tak: do fotowoltaiki wybieram kabel solarny, a nie zwykły przewód, najczęściej 4 mm² lub 6 mm², z normą potwierdzającą pracę w PV i złączami dobranymi bez mieszania przypadkowych elementów. To właśnie taki zestaw daje instalacji trwałość, bezpieczeństwo i sensowną rezerwę na lata, zamiast pozornej oszczędności na starcie.
