Współpraca fotowoltaiki z agregatem - Jak uniknąć typowych błędów?

Łączenie instalacji PV z agregatem ma sens wtedy, gdy chcesz utrzymać zasilanie podczas przerwy w sieci, ale nie chcesz od razu inwestować w duży magazyn energii. W praktyce współpraca fotowoltaiki z agregatem prądotwórczym nie polega na prostym podpięciu dwóch źródeł do jednego obwodu, tylko na takim zaprojektowaniu układu, żeby źródła się nie „gryzły”. Poniżej rozkładam temat na czynniki pierwsze: od zasady działania, przez dobór urządzeń, po typowe błędy, które najczęściej psują cały pomysł.

W instalacji sieciowej falownik fotowoltaiczny zachowuje się inaczej niż klasyczne źródło awaryjne. Gdy zniknie napięcie z sieci, nowoczesny inwerter zwykle się wyłącza, bo działa zabezpieczenie antywyspowe, czyli funkcja, która nie pozwala „pchać” energii do martwej sieci. To ważne, bo wiele osób zakłada, że panele będą produkować prąd także w czasie awarii, a bez odpowiedniej architektury tak nie będzie.

Dokumentacja producentów backupu pokazuje też drugi problem: agregat i falownik nie mogą po prostu pracować równolegle, jeśli układ nie został do tego zaprojektowany. Chodzi o wahania napięcia i częstotliwości, które potrafią wytrącić falownik z pracy albo uszkodzić sprzęt. Ja zawsze zaczynam więc od pytania nie „jaki agregat kupić”, tylko „jaki układ zasilania awaryjnego ma tu sens”. I właśnie od tego zależy dalszy projekt.

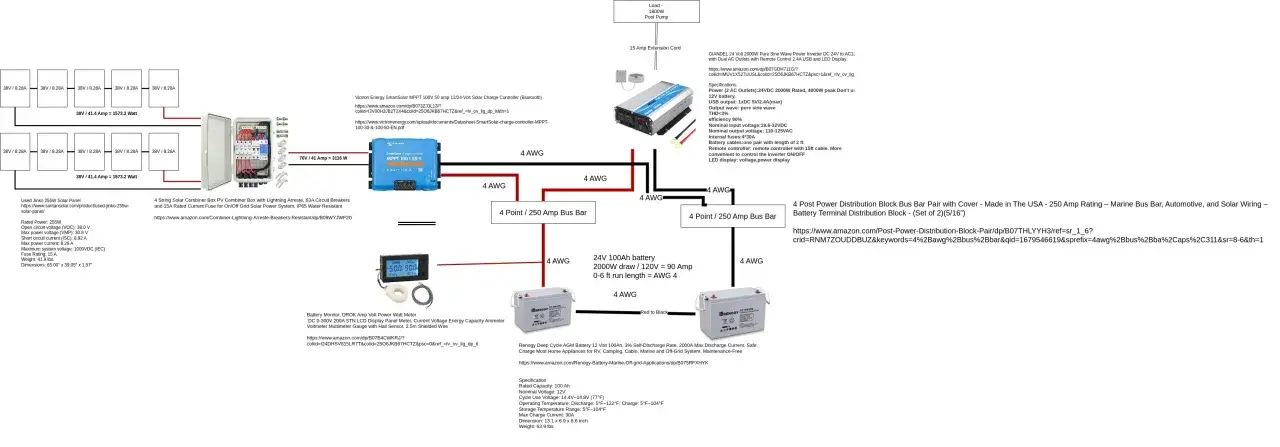

Jakie układy działają w praktyce

W realnych instalacjach nie ma jednego uniwersalnego rozwiązania. Inaczej wygląda proste zasilanie kilku obwodów w domu, a inaczej układ dla budynku z automatyką, baterią i generatorem. Najlepiej widać to w porównaniu poniżej.

W praktyce najprostszy układ bywa najlepszy, jeśli chcesz tylko podtrzymać lodówkę, oświetlenie, router i kilka gniazd. Gdy zależy Ci na automatyce i większym komforcie, wchodzisz już w SZR albo układ z baterią. Taki podział jest ważny, bo nie każdy dom potrzebuje skomplikowanego systemu, ale każdy potrzebuje poprawnego rozdzielenia źródeł. To prowadzi bezpośrednio do doboru agregatu, bo sam generator musi pasować nie tylko do domu, lecz także do logiki całej instalacji.

Jak dobrać agregat do instalacji PV i domu

Ja przy doborze agregatu patrzę przede wszystkim na moc ciągłą, stabilność pracy i charakter obciążenia. Sama liczba kilowatów z tabliczki znamionowej nie wystarczy, bo w domu największy problem robią chwilowe skoki poboru: pompy, lodówki, sprężarki, bramy garażowe, a czasem także pompa ciepła. Agregat, który w teorii „powinien wystarczyć”, w praktyce potrafi się zadławić, jeśli startuje kilka odbiorników naraz.

• Nie dobieraj agregatu na styk. Zostaw co najmniej 20-30% zapasu względem realnego obciążenia awaryjnego.
• Uwzględnij prądy rozruchowe. Silnik w pompie albo sprężarka w lodówce potrafią chwilowo pobrać wielokrotnie więcej niż podczas normalnej pracy.
• Rozstrzygnij, co chcesz zasilać. Inaczej projektuje się układ dla kilku gniazd i oświetlenia, a inaczej dla całego domu z pompą ciepła.
• Sprawdź liczbę faz. Jeśli masz odbiory trójfazowe, a zasilanie awaryjne ma być jednofazowe, trzeba to rozwiązać na etapie projektu, nie po zakupie.
• Zwróć uwagę na jakość napięcia. Dla elektroniki, sterowników i falownika ważna jest stabilizacja częstotliwości i napięcia, nie tylko sama moc.

Jeśli dom ma tylko obwody krytyczne, często wystarcza generator o umiarkowanej mocy i porządnie wydzielona rozdzielnia awaryjna. Jeśli jednak chcesz pracować z większym obciążeniem albo doładowywać baterię, agregat może być mniejszy, bo nie musi dźwigać całego szczytu sam. To właśnie bateria zmienia układ gry, dlatego w kolejnym kroku trzeba dobrze przygotować rozdzielnię i zabezpieczenia.

Co musi znaleźć się w rozdzielni

W dobrze zrobionej instalacji rozdzielnia robi więcej niż tylko rozdziela obwody. Ona oddziela źródła, pilnuje kolejności zasilania i zapobiega niebezpiecznemu przepływowi energii w złą stronę. Tauron Dystrybucja zwraca uwagę, że przełącznik sieć-agregat montuje się za licznikiem, żeby energia z agregatu nie wracała do sieci i nie powodowała chaosu pomiarowego ani zagrożenia dla instalacji.

W praktyce szukam tam kilku elementów, bez których taki układ bywa problematyczny:

• Przełącznik 1-0-2 albo SZR/ATS - pozwala wybrać źródło zasilania bez ryzyka jednoczesnego połączenia sieci i agregatu.
• Wydzielone obwody krytyczne - dzięki nim awaryjnie zasilasz tylko to, co naprawdę potrzebne.
• Poprawnie rozwiązany tor neutralny - to szczególnie ważne przy wyłącznikach różnicowoprądowych, które mogą wyzwalać się przy złym układzie N/PE.
• Ochrona nadprądowa i przepięciowa - generator nie zwalnia z normalnej ochrony instalacji.
• Dedykowane gniazdo lub zaciski serwisowe - przypadkowe „wpięcie przedłużaczem” to proszenie się o kłopoty.

Tauron Dystrybucja przypomina też o banalnej, ale ważnej rzeczy: agregat powinien pracować na zewnątrz albo w bardzo dobrze wentylowanym miejscu. To nie jest detal techniczny, tylko warunek bezpieczeństwa. Z kolei dokumentacja SolarEdge pokazuje, że przy źródłach backupowych generator musi być odizolowany zarówno od sieci, jak i od części układu współpracującej z PV. Innymi słowy: tu nie ma miejsca na skróty. A skoro wiemy już, jak powinien wyglądać poprawny układ, łatwo wskazać najczęstsze błędy, które go psują.

Najczęstsze błędy przy takim połączeniu

W projektach, które trafiają do poprawki, najczęściej widzę powtarzalny zestaw błędów. Co ciekawe, problem rzadko leży w samych panelach. Znacznie częściej zawodzi logika zasilania albo zbyt optymistyczne założenia dotyczące agregatu.

• Próba pracy PV i agregatu równolegle bez dedykowanej automatyki. To najprostsza droga do niestabilności, wyłączeń falownika albo uszkodzeń.
• Dobór agregatu „na oko”. Zbyt mała jednostka niby wystartuje, ale pod obciążeniem zacznie falować lub się wyłączy.
• Brak analizy jednofazowości i asymetrii obciążenia. W domu trójfazowym to potrafi rozbić cały projekt, zanim jeszcze ruszy pierwszy odbiornik.
• Źle rozwiązany neutralny i uziemienie. To właśnie tutaj pojawiają się losowe wyzwolenia RCD i trudne do znalezienia usterki.
• Zasilanie całego domu bez wydzielenia obwodów krytycznych. Nagle okazuje się, że agregat ma podtrzymywać wszystko, także urządzenia, których nie warto zasilać w trybie awaryjnym.
• Uruchamianie agregatu w złym miejscu. Garaż, piwnica albo zamknięte pomieszczenie to realne zagrożenie spalinami, nie drobna niedogodność.

Po wyłapaniu tych błędów dużo łatwiej ocenić, czy potrzebujesz prostego układu rezerwowego, czy już pełnej automatyki. I właśnie na tym etapie dobrze zadać sobie pytanie, czy agregat jest rzeczywiście najlepszym narzędziem do Twojego scenariusza, czy może lepiej postawić na magazyn energii.

Kiedy lepszy będzie magazyn energii, a kiedy agregat

Tu nie ma jednej odpowiedzi, bo wszystko zależy od tego, jak długo trwają przerwy w dostawie prądu i jakiego komfortu oczekujesz. Ja zwykle rozdzielam te sytuacje bardzo prosto.

• Krótkie przerwy i potrzeba ciszy. Lepszy bywa magazyn energii, bo działa natychmiast, bez hałasu i bez spalin.
• Długie blackouty albo teren z częstymi awariami. Tu przewagę ma agregat, bo daje autonomię, której sama bateria nie zapewni bez dużego kosztu.
• Potrzeba podtrzymania tylko wybranych obwodów. Wystarczy prosty układ z przełącznikiem lub małym SZR.
• Obiekt z większymi wymaganiami i większą mocą. Najlepiej sprawdza się system hybrydowy: PV, bateria i generator współpracujące w jednym sterowaniu.

Co sprawdzić przed zamówieniem projektu

Zanim kupisz cokolwiek, sprawdziłbym pięć rzeczy. To oszczędza późniejszych przeróbek, a przy instalacjach elektrycznych przeróbka zwykle kosztuje więcej niż porządny projekt od początku.

• Czy falownik ma obsługę backupu, pracy wyspowej albo współpracy z generatorem.
• Czy instalator rozrysował obwody krytyczne i wskazał, co ma działać podczas awarii.
• Czy agregat ma odpowiedni zapas mocy dla realnych odbiorników, a nie tylko dla mocy „z katalogu”.
• Czy rozdzielnia zawiera właściwy przełącznik źródeł i poprawnie rozwiązany tor neutralny.
• Czy cały układ będzie obsługiwany ręcznie, czy ma działać automatycznie po zaniku napięcia.

Jeżeli te punkty są dopięte, układ zaczyna działać przewidywalnie: PV wspiera bilans energii, agregat przejmuje rolę rezerwy, a Ty nie musisz zgadywać, co stanie się przy kolejnym zaniku zasilania. Właśnie tak rozumiem sens dobrze zaprojektowanej współpracy źródeł w domu i w mniejszym obiekcie: mniej improwizacji, więcej kontroli i żadnych skrótów, które potem trzeba naprawiać w rozdzielni.
