W instalacji grzewczej liczy się nie tylko źródło ciepła, ale też to, czy woda trafiająca do pętli ma właściwą temperaturę. Dobrze dobrany zawór mieszający porządkuje ten obieg: obniża zbyt gorące zasilanie, stabilizuje pracę podłogówki i chroni instalację przed przegrzaniem. W tym tekście wyjaśniam, jak działa, gdzie ma sens, jakie są jego odmiany i na co uważać przy doborze oraz montażu.
Najważniejsze informacje w skrócie
- Jego zadaniem jest mieszanie wody zasilającej i powrotnej tak, by instalacja dostała stabilną, bezpieczną temperaturę.
- Najczęściej pracuje w ogrzewaniu podłogowym, ale bywa też stosowany w układach z grzejnikami, c.w.u. i kotłami na paliwo stałe.
- W praktyce spotyka się rozwiązania termostatyczne, trójdrogowe, czterodrogowe oraz kompletne moduły pompowe.
- Przy podłogówce często celuje się w zasilanie rzędu 30–35°C, a w układach mieszanych zdarzają się parametry około 45/35°C.
- Dobór nie kończy się na średnicy przyłącza. Liczą się też Kvs, przepływ, pompa i sposób sterowania.
- Najwięcej problemów powodują: zbyt wysoka nastawa, źle dobrany Kvs, brak odpowietrzenia i pominięcie ogranicznika temperatury.
Do czego służy w instalacji grzewczej
Najprościej mówiąc, ten element ma utrzymać na wyjściu taką temperaturę wody, jakiej potrzebuje dany obieg. Do jednego króćca trafia gorąca woda z kotła albo pompy ciepła, do drugiego wraca chłodniejsza woda z instalacji, a na wyjściu powstaje mieszanka o temperaturze pośredniej. Dzięki temu podłoga nie dostaje 60 czy 70°C, tylko poziom, który naprawdę jest dla niej bezpieczny.To ważne zwłaszcza tam, gdzie źródło ciepła pracuje na wyższych parametrach niż odbiornik. W ogrzewaniu podłogowym różnica jest oczywista, ale podobny problem pojawia się też wtedy, gdy jedna instalacja obsługuje kilka stref o różnych wymaganiach temperaturowych. W praktyce mieszanie pozwala połączyć komfort cieplny z ochroną materiałów, bo zbyt gorąca woda potrafi szkodzić zarówno posadzce, jak i hydraulice układu.
Ja zwykle patrzę na to jeszcze szerzej: taki układ nie tylko „schładza” wodę, ale też porządkuje pracę całego obiegu. Stabilna temperatura oznacza mniej skoków, mniej przegrzań i mniej nerwowej pracy instalacji, a to z kolei prowadzi nas do pytania, jak dokładnie ten proces przebiega.
Jak działa układ mieszania w praktyce
Mechanizm jest prosty, ale jego skuteczność zależy od precyzji. Zawór przymyka lub otwiera dopływ gorącej wody, jednocześnie dopuszczając odpowiednią ilość chłodniejszego powrotu. Im wyższa jest różnica między temperaturą zasilania a nastawą, tym bardziej zawór „dociąga” zimniejszy strumień. W efekcie na wyjściu dostajemy wodę o stabilniejszej temperaturze niż ta, którą podałoby samo źródło ciepła.
Wersja termostatyczna
W wariancie termostatycznym reakcję układu kontroluje głowica z czujnikiem. Użytkownik ustawia wartość docelową, a zawór sam koryguje proporcję mieszania. W praktyce spotyka się modele z zakresem około 20–43°C, 35–60°C albo 20–65°C, zależnie od zastosowania. To dobre rozwiązanie tam, gdzie liczy się prostota i ograniczenie ręcznej regulacji.
Wersja z siłownikiem
Jeżeli instalacja ma być sterowana automatyką pogodową lub regulatorem pokojowym, zaworem może zarządzać siłownik. Wtedy układ reaguje nie tylko na nastawę użytkownika, ale też na sygnały z czujników. Taki wariant daje większą elastyczność, choć jest też bardziej wrażliwy na błędy doboru i konfiguracji.
Przeczytaj również: Najtańsze ogrzewanie elektryczne - Co faktycznie opłaca się w 2026?
Czterodrogowy układ mieszający
Wersja czterodrogowa robi coś więcej niż zwykłe zmieszanie strumieni. Część instalacji pozwala dzięki niej podnieść temperaturę powrotu do kotła, co ma znaczenie przy źródłach ciepła wrażliwych na zbyt chłodny powrót. To nie jest detal techniczny dla samych instalatorów. Przy złym ustawieniu kocioł może pracować w mniej korzystnych warunkach, a to szybciej wychodzi w kosztach eksploatacji niż w katalogu produktu.
Właśnie dlatego sam mechanizm trzeba dobierać do źródła ciepła, a nie tylko do średnicy rury. I tu przechodzimy do porównania najczęściej stosowanych rozwiązań.
Rodzaje i kiedy które ma sens
| Rozwiązanie | Najlepsze zastosowanie | Atuty | Ograniczenia |
|---|---|---|---|
| Termostatyczny trójdrogowy | Podłogówka, c.w.u., małe i średnie obiegi niskotemperaturowe | Prosty, sam pilnuje temperatury, łatwy w obsłudze | Mniej elastyczny przy rozbudowanej automatyce |
| Trójdrogowy z siłownikiem | Układy z regulacją pogodową i sterowaniem strefowym | Lepsza współpraca z automatyką, większa precyzja | Wymaga sterownika, czujników i poprawnej konfiguracji |
| Czterodrogowy | Kotły na paliwo stałe i instalacje wymagające ochrony powrotu | Pomaga utrzymać bezpieczniejszą temperaturę powrotu | Bardziej złożony hydraulicznie, trudniejszy w uruchomieniu |
| Moduł pompowo-mieszający | Gotowe, kompaktowe zestawy przy rozdzielaczu | Zawór, pompa, termometry i zabezpieczenie w jednym układzie | Wyższy koszt zakupu, mniejsza swoboda składania z elementów osobno |
W poradnikach technicznych producentów bardzo wyraźnie widać jedną zasadę: im bardziej układ jest niskotemperaturowy i czuły na przegrzanie, tym ważniejsza staje się stabilna regulacja. Przy podłogówce zwykle nie chodzi o „jak najcieplej”, tylko o możliwie równą temperaturę zasilania. Dlatego prosty model termostatyczny często wystarcza, ale już większa instalacja albo układ z kilkoma strefami potrafi skorzystać z wersji z siłownikiem albo z gotowej grupy mieszającej.
To prowadzi do najważniejszego praktycznego pytania: gdzie taki element w ogóle montować i jak nie pomylić doboru z przypadkowym wyborem z katalogu. Na tym etapie liczy się już nie sam typ, ale cała hydraulika wokół niego.

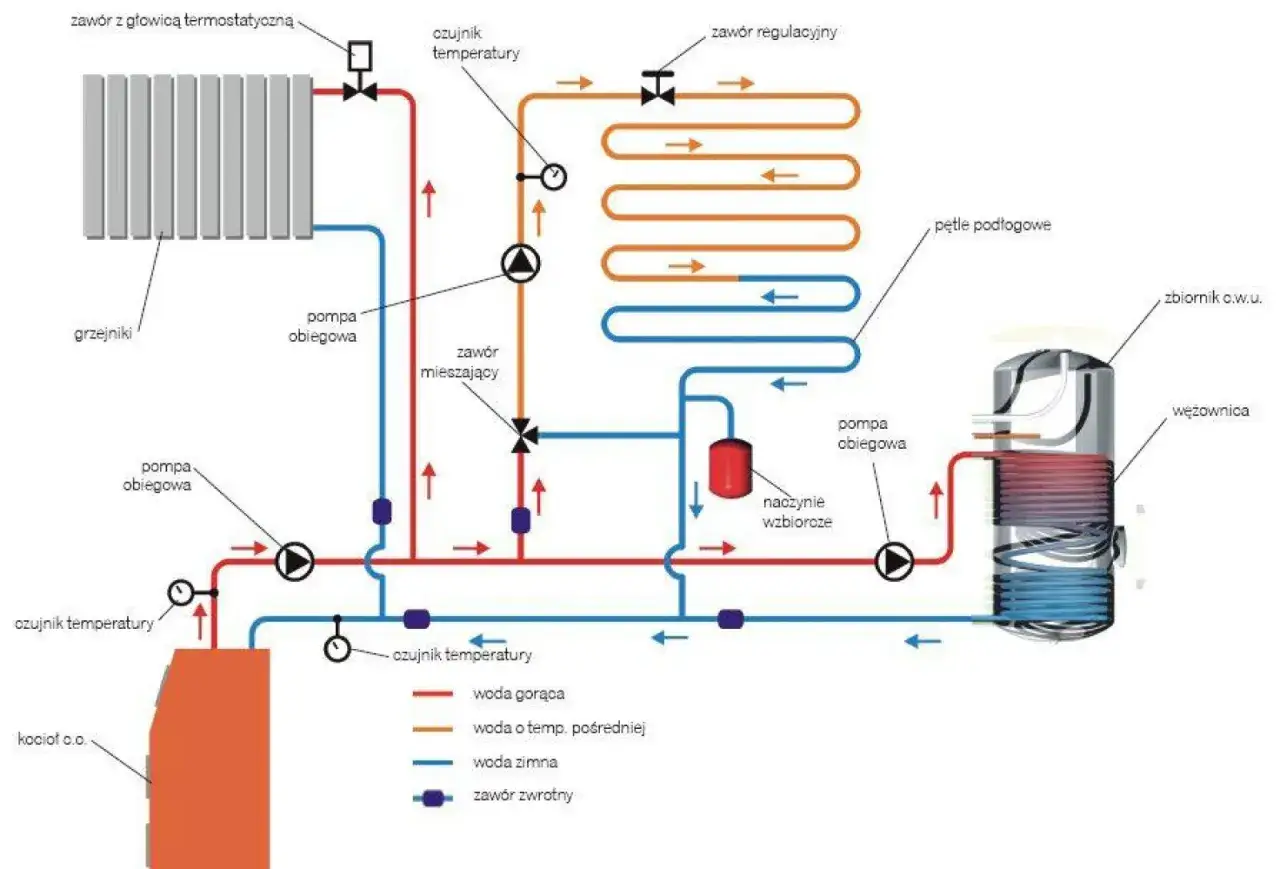

Gdzie go montować i jak dobrać układ do źródła ciepła
Najczęściej montuje się go między źródłem ciepła a rozdzielaczem ogrzewania płaszczyznowego, zwykle w szafce rozdzielaczowej albo w pobliżu kotłowni. Takie miejsce ma sens, bo mieszanie odbywa się zanim woda trafi do pętli podłogowych. W praktyce oszczędza to instalacji nerwowych skoków temperatury i ułatwia kontrolę całego obiegu.
Przy doborze patrzę na cztery rzeczy: temperaturę zasilania źródła, wymaganą temperaturę obiegu odbiorczego, przepływ oraz Kvs, czyli współczynnik przepływu zaworu. AFRISO zwraca uwagę, że zbyt mały Kvs dusi przepływ i zwiększa opory, a zbyt duży pogarsza stabilność regulacji. W typowych instalacjach spadek ciśnienia powinien mieścić się w zakresie około 3–15 kPa, bo poza tym układ zwykle pracuje mniej przewidywalnie.
W przypadku ogrzewania podłogowego punkt odniesienia jest dość jasny. Purmo w poradniku technicznym pokazuje układy, w których przy wyższych parametrach instalacji, np. 70/55°C, obieg podłogowy dostaje około 45/35°C, a w praktyce uruchomieniowej często ustawia się jeszcze niższe wartości, około 30–35°C, zwłaszcza przy domu ogrzewanym wyłącznie podłogówką. To nie jest jedna sztywna reguła dla wszystkich domów, ale dobry punkt startowy do regulacji.Jeżeli instalacja jest mieszana, sytuacja robi się bardziej wymagająca. Jedna część domu może potrzebować wyższej temperatury dla grzejników, druga niższej dla podłogi, a źródło ciepła musi to obsłużyć bez przeciążeń. Wtedy sensowne stają się oddzielne obiegi albo gotowy moduł mieszający z pompą, szczególnie jeśli projekt jest rozbudowany i nie ma miejsca na eksperymenty. I właśnie wtedy najłatwiej popełnić błąd na etapie montażu.
Montaż i regulacja bez kosztownych błędów
Najczęstszy problem nie polega na tym, że element jest „zły”, tylko że pracuje poza swoim zakresem. Zbyt wysoka nastawa sprawia, że podłoga grzeje nierówno albo po prostu za mocno. Zbyt niska ogranicza komfort i wydłuża czas dogrzewania. W obu przypadkach użytkownik ma wrażenie, że instalacja „nie daje rady”, choć często winna jest tylko regulacja.
- Sprawdź kierunek przepływu - króćce zasilania i powrotu muszą być podłączone zgodnie ze schematem producenta, inaczej zawór nie będzie mieszał tak, jak trzeba.
- Nie pomijaj odpowietrzenia - powietrze w układzie fałszuje odczyty i powoduje szumy, a czasem udaje awarię pompy.
- Ustaw możliwie niską temperaturę startową - przy podłogówce zwykle rozsądniej zacząć od 30–35°C i potem korygować niż od razu iść wysoko.
- Dobierz pompę do oporów instalacji - zbyt słaba nie przepchnie obiegu, zbyt mocna może generować hałas i niepotrzebne zużycie energii.
- Zabezpiecz układ przed przegrzaniem - ogranicznik temperatury albo odpowiednia automatyka potrafią uratować posadzkę i skrócić czas reakcji na awarię.
- Nie ignoruj projektu podłogówki - długość pętli, rozstaw rur i rodzaj posadzki zmieniają realne zapotrzebowanie na temperaturę.
W praktyce szczególnie zdradliwy bywa dobór „na oko”. Jeśli zawór ma zły Kvs albo pompa nie pasuje do oporów obiegu, instalacja zaczyna falować zamiast stabilnie pracować. To moment, w którym wiele osób dokręca nastawę jeszcze bardziej, a problem tylko się pogłębia. Lepiej zrobić odwrotnie: zacząć od poprawnego przepływu, a potem delikatnie korygować temperaturę.
Jest jeszcze jedna rzecz, którą widzę bardzo często: użytkownik oczekuje, że sam zawór naprawi wszystko. Nie naprawi. On tylko porządkuje hydraulikę. Jeśli źródło ciepła, pompa i automatyka są dobrane źle, mieszanie będzie łagodziło skutki, ale nie usunie przyczyny. Z tego powodu warto czasem wybrać kompletne rozwiązanie zamiast składać układ z przypadkowych części.

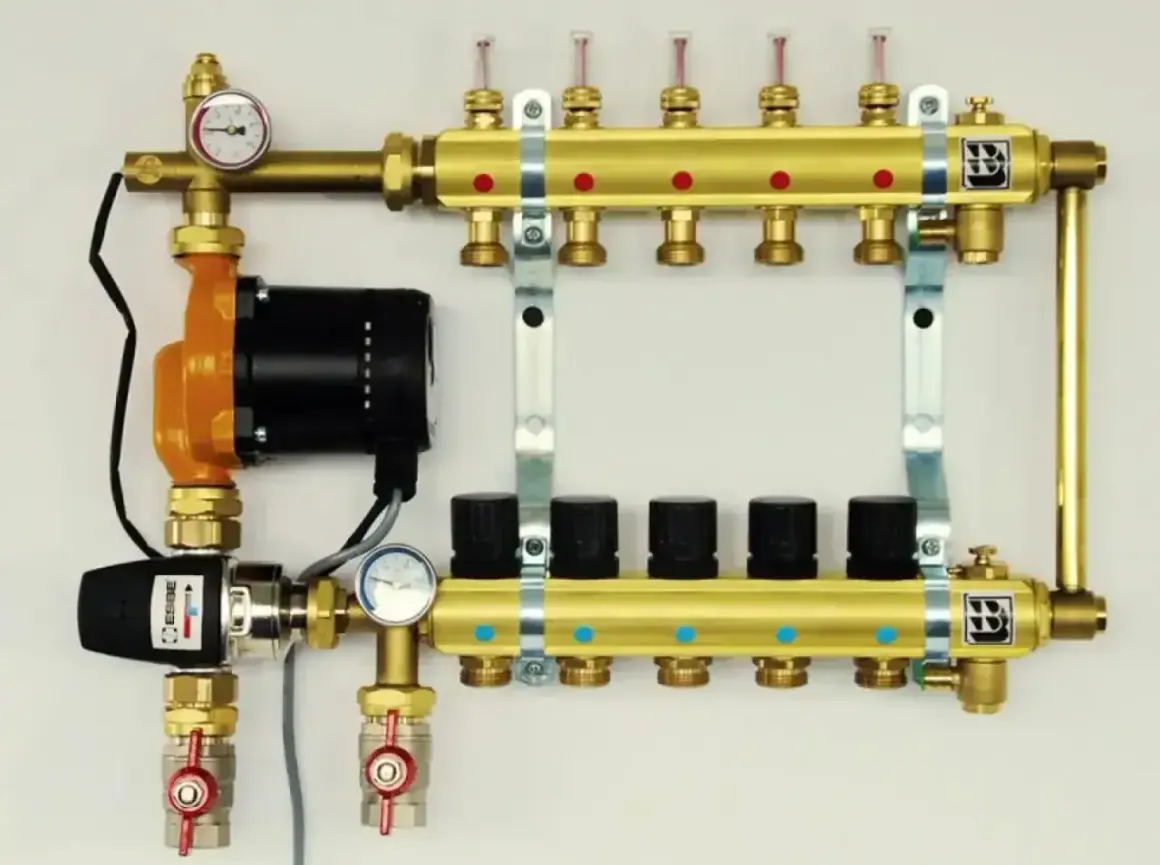

Kiedy lepszy jest gotowy moduł niż składanie układu z osobnych elementów
Gotowa grupa mieszająca ma sens wtedy, gdy zależy ci na powtarzalności i krótszym uruchomieniu. W jednym zestawie dostajesz zwykle zawór, pompę, termometry i element zabezpieczający, czyli wszystko, co trzeba do stabilnej pracy obiegu niskotemperaturowego. To nie jest rozwiązanie „bardziej profesjonalne” samo w sobie, ale bywa po prostu rozsądniejsze, bo ogranicza liczbę miejsc, w których instalacja może zostać źle złożona.
| Pytanie | Sam zawór | Gotowy moduł |
|---|---|---|
| Koszt startowy | Zwykle niższy | Zwykle wyższy |
| Montaż | Więcej pracy i więcej punktów do sprawdzenia | Szybszy i bardziej przewidywalny |
| Ryzyko błędu | Większe, zwłaszcza przy doborze pompy i armatury | Mniejsze, bo elementy są zestrojone fabrycznie |
| Serwis | Łatwiejsza wymiana pojedynczego elementu | Prostsza diagnostyka całego zestawu |
| Najlepsze dla | Niższy budżet, prostsze układy | Podłogówka z rozdzielaczem i liczbą stref większą niż jedna |
Ja zwykle patrzę na to bez przywiązania do ideologii. Jeśli układ jest prosty, sam zawór i osobno dobrana pompa mają sens. Jeśli jednak w grę wchodzi szafka rozdzielaczowa, kilka pętli i inwestor oczekuje bezproblemowego startu, kompletna grupa mieszająca często wygrywa nie ceną zakupu, tylko mniejszą liczbą późniejszych poprawek. I właśnie ten etap prowadzi do ostatniego, a często najważniejszego sprawdzenia przed sezonem.
Co sprawdzam przed pierwszym sezonem grzewczym
Po uruchomieniu nie chodzi już o teorię, tylko o obserwację. Sprawdzam, czy temperatura zasilania jest stabilna, czy powrót nie jest zbyt chłodny lub zbyt gorący, czy wszystkie pętle dogrzewają podobnie i czy pompa nie pracuje z niepotrzebnym hałasem. Jeśli jedna strefa reaguje znacznie wolniej od innych, zwykle szukam przyczyny w przepływie, odpowietrzeniu albo w złym doborze Kvs, a nie w samym „zaworze”.
W instalacjach z kotłem na paliwo stałe zwracam też uwagę na ochronę powrotu, bo zbyt niska temperatura powracającej wody nie służy wymiennikowi. W układach z pompą ciepła priorytet jest inny: im stabilniej i niżej pracuje obieg, tym lepiej dla sprawności całego systemu. To dobry moment, by sprawdzić, czy automatyka rzeczywiście robi to, co miała robić, zamiast tylko wyświetlać ładne wartości na sterowniku.
Jeżeli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: dobry układ mieszający nie imponuje tym, że grzeje mocno, tylko tym, że grzeje równo i w granicach, których instalacja naprawdę potrzebuje. To właśnie odróżnia poprawnie zaprojektowane ogrzewanie od systemu, który trzeba co sezon ratować korektami.
