Poprawnie wykonana cyrkulacja ciepłej wody użytkowej potrafi skrócić oczekiwanie na ciepłą wodę z kilkudziesięciu sekund do kilku sekund, ale tylko wtedy, gdy układ jest zrobiony sensownie hydraulicznie i elektrycznie. W praktyce pytanie, jak podłączyć pompę cyrkulacyjną do bojlera, sprowadza się nie do samego wpięcia dwóch rur, lecz do doboru miejsca montażu, zaworu zwrotnego, odcięć, sterowania i późniejszego ustawienia pracy. Poniżej rozkładam to na prosty schemat: co przygotować, jak połączyć elementy i których błędów nie popełnić.
Najważniejsze rzeczy, które trzeba mieć przed montażem
- Osobny powrót cyrkulacji albo układ wykonany dokładnie tak, jak przewiduje producent zasobnika.
- Zawór zwrotny za pompą, żeby woda nie cofała się przez obieg po wyłączeniu urządzenia.
- Zawory odcinające przed i za pompą, bo bez nich serwis robi się niepotrzebnie kłopotliwy.
- Pompa do c.w.u., a nie przypadkowa pompa do centralnego ogrzewania.
- Sterowanie czasowe lub termostatyczne, bo praca 24/7 zwykle podnosi rachunki i straty ciepła.
- Dobra izolacja rury powrotnej, bez której cyrkulacja szybciej traci sens niż daje komfort.
Kiedy cyrkulacja ma sens, a kiedy jest zbędna
Cyrkulacja c.w.u. ma największy sens w domu, w którym łazienka, kuchnia i zasobnik są od siebie wyraźnie oddalone. Im dłuższa trasa rury, tym więcej zimnej wody trzeba spuścić, zanim poleci ciepła. W takiej instalacji pompa naprawdę poprawia komfort, bo ciepła woda pojawia się niemal od razu.
Jeżeli jednak bojler stoi blisko punktów poboru, a odcinki są krótkie, zysk bywa niewielki. Wtedy łatwo przepalić efekt oszczędności na stałych stratach ciepła z samej pętli cyrkulacyjnej. To ważne rozróżnienie: cyrkulacja nie podgrzewa wody, tylko utrzymuje ją w obiegu, żeby nie czekać na nią przy kranie.
Najczęściej widzę sensowne zastosowanie w domach jednorodzinnych, większych mieszkaniach z rozbudowaną instalacją i budynkach, gdzie łazienka na piętrze jest daleko od źródła ciepłej wody. Gdy już wiadomo, że układ ma sens, można przejść do tego, jak powinien wyglądać poprawny schemat hydrauliczny.
Jak powinien wyglądać poprawny układ hydrauliczny

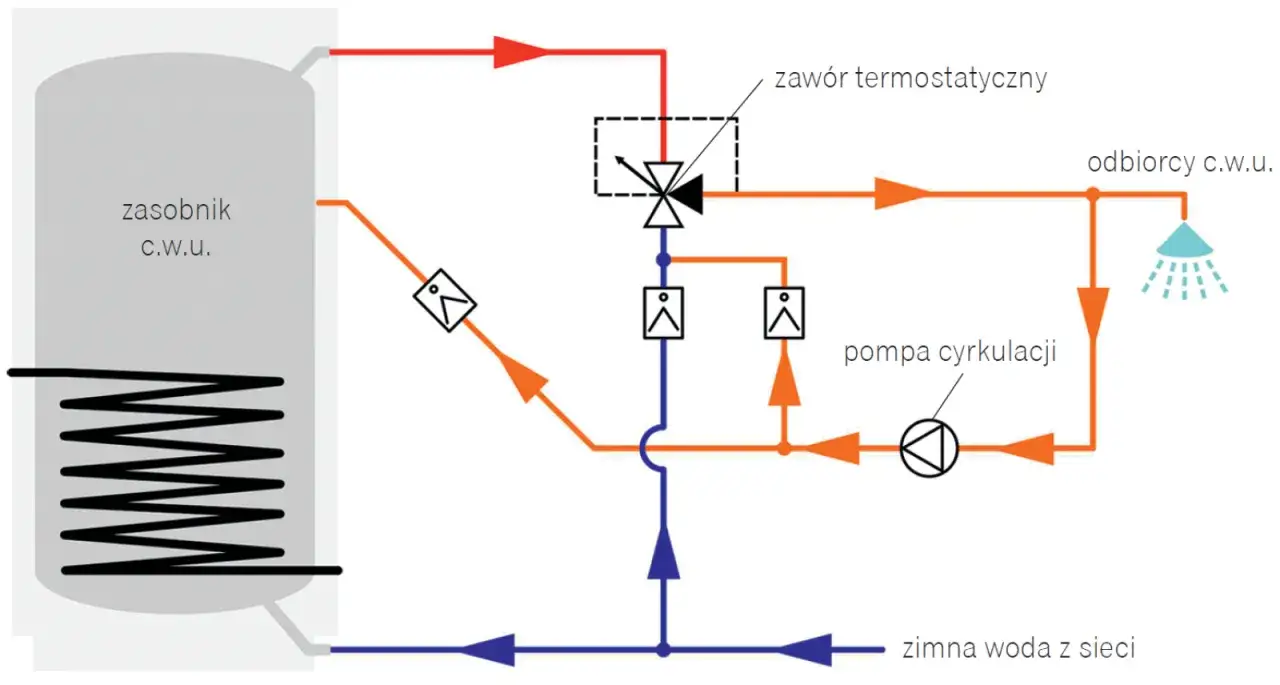

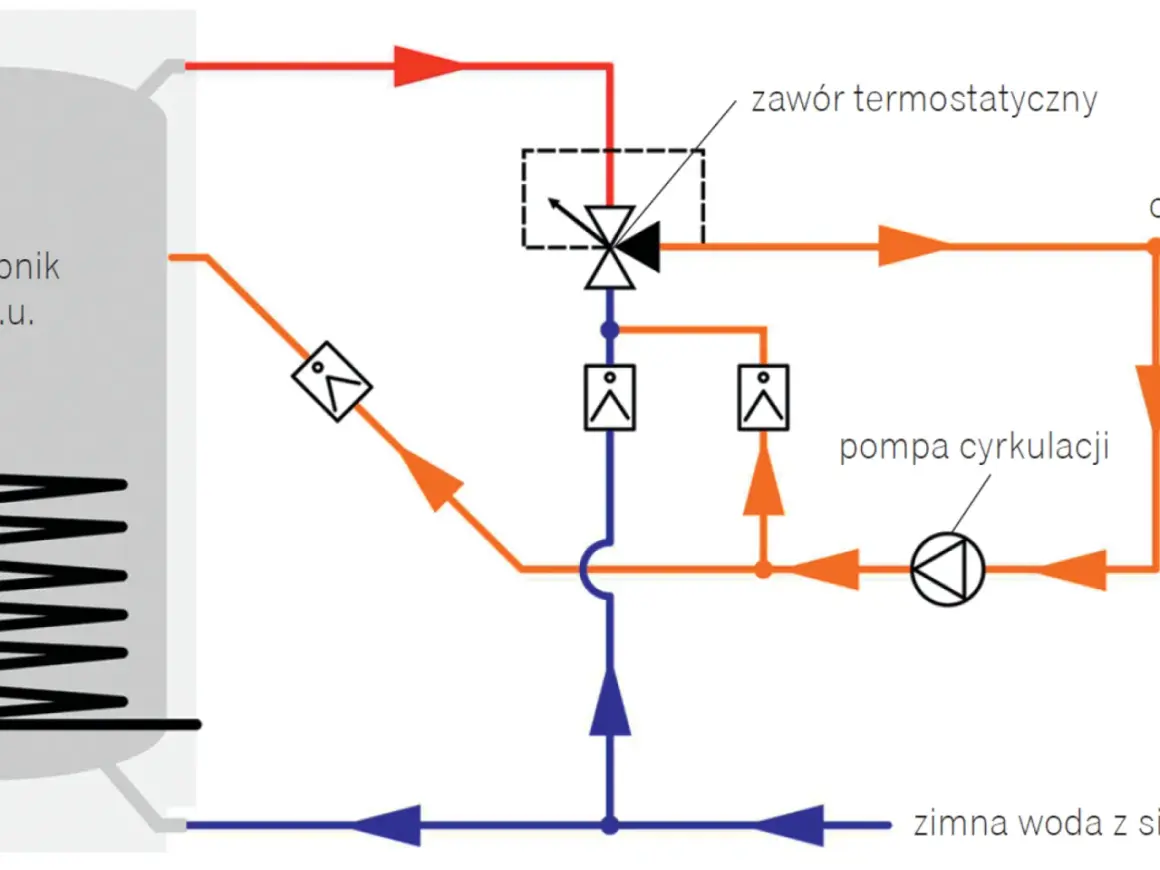

Najbezpieczniejszy układ jest prosty: rura cyrkulacyjna wraca do zasobnika, pompa pracuje na powrocie, a strzałka na korpusie wskazuje kierunek przepływu w stronę bojlera. Jeśli zbiornik ma dedykowany króciec cyrkulacyjny, korzystam właśnie z niego. Gdy takiego króćca nie ma, trzeba trzymać się instrukcji konkretnego zasobnika i nie improwizować na siłę, bo każdy producent dopuszcza trochę inne rozwiązanie.
W praktyce liczą się trzy rzeczy: zawór zwrotny za pompą, zawory odcinające przed i za nią oraz dobrze zaizolowany przewód powrotny. Zawór zwrotny blokuje niechciany przepływ wsteczny i ogranicza samoczynne wychładzanie zbiornika. Zawory odcinające pozwalają zdjąć pompę bez spuszczania całej instalacji. Izolacja zmniejsza straty ciepła, które przy długiej pętli potrafią być zaskakująco duże.
| Element | Po co jest | Na co zwrócić uwagę |
|---|---|---|
| Pompa cyrkulacyjna | Wymusza obieg ciepłej wody w pętli | Ma być przeznaczona do c.w.u., a nie do instalacji CO |
| Zawór zwrotny | Blokuje cofanie się wody po wyłączeniu pompy | Strzałka na korpusie musi iść zgodnie z kierunkiem przepływu |
| Zawory odcinające | Ułatwiają serwis i wymianę urządzenia | Najlepiej dać je po obu stronach pompy |
| Króciec lub trójnik powrotny | Wprowadza powrót cyrkulacji do zasobnika | Wpięcie musi być zgodne z instrukcją bojlera |
| Izolacja termiczna | Ogranicza straty ciepła na trasie powrotu | Goła rura w kotłowni szybko zamienia się w grzejnik |
| Sterownik | Ogranicza czas pracy pompy | Najlepiej sprawdza się timer, termostat albo ich połączenie |
Jeśli układ jest źle zaprojektowany, pompa zacznie walczyć z grawitacją albo z obiegiem, który idzie nie tam, gdzie trzeba. Dlatego zanim podepniesz przewody, trzeba wiedzieć, jak przebiega sam montaż krok po kroku.
Montaż krok po kroku bez zgadywania
Na etapie montażu nie szukam skrótów. Lepiej poświęcić godzinę więcej niż potem poprawiać hałas, cofkę albo niepotrzebne grzanie całego obiegu. Poniżej zapisuję kolejność, którą stosowałbym w typowej instalacji c.w.u. w domu jednorodzinnym.
- Odłącz zasilanie i zakręć wodę. Pompa i sterowanie pracują przy napięciu sieciowym, więc najpierw wyłączam obwód i upewniam się, że instalacja jest zabezpieczona przed przypadkowym włączeniem.
- Wyznacz powrót cyrkulacji. Powrót powinien wracać do zasobnika albo do punktu dopuszczonego przez producenta. Jeśli nie ma dedykowanego króćca, nie robię samowolki na ślepo.
- Wstaw pompę na powrocie. Najczęściej montuję ją możliwie blisko bojlera, tak aby pracowała na pętli powrotnej, a nie na głównej linii ciepłej wody do kranów. Kierunek przepływu musi zgadzać się ze strzałką na obudowie.
- Dodaj zawory odcinające. Jeden przed pompą i jeden za nią. To drobiazg, który później oszczędza mnóstwo nerwów przy serwisie.
- Za pompą zamontuj zawór zwrotny. Dzięki temu po wyłączeniu urządzenia nie pojawi się niekontrolowany przepływ wsteczny ani grawitacyjne wychładzanie zasobnika.
- Podłącz elektrykę przez sterownik. Zwykle najlepiej działa timer, termostat albo układ łączony. W prostych instalacjach to właśnie sterowanie robi największą różnicę w rachunkach.
- Odpowietrz i sprawdź szczelność. Jeżeli w obiegu zostanie powietrze, pompa potrafi buczeć, nie tłoczyć wody i grzać się nie tam, gdzie trzeba.
- Zaizoluj rury i uruchom próbnie układ. Po kilku minutach woda powinna wracać bez wyraźnych opóźnień, a rura powrotna nie powinna robić się gorąca na całej długości.
Jeżeli w instalacji nie masz pewności co do miejsca wpięcia, zrób przerwę i porównaj układ z dokumentacją bojlera. Z hydrauliką c.w.u. najczęściej nie przegrywa ten, kto ma złą pompę, tylko ten, kto wpiął ją w złe miejsce. Po samym montażu i tak zostaje jeszcze dobór urządzenia, a to często decyduje o wygodzie bardziej niż sama marka pompy.
Jak dobrać pompę i sterowanie do domu
Do ciepłej wody użytkowej wybieram model przeznaczony właśnie do c.w.u., najlepiej o niskim poborze mocy i z korpusem odpornym na warunki pracy w instalacji domowej. W małych i średnich domach zwykle wystarcza pompa o mocy pobieranej rzędu kilku do kilkunastu watów. Większa nie znaczy lepsza, bo przy zbyt mocnym urządzeniu łatwiej o hałas i niepotrzebne straty.
Równie ważne jak sama pompa jest sterowanie. To ono decyduje, czy urządzenie pracuje rozsądnie, czy kręci wodę bez przerwy. Poniżej zestawiam rozwiązania, które najczęściej spotykam w praktyce.
| Sterowanie | Jak działa | Kiedy ma sens | Ograniczenie | Orientacyjny koszt |
|---|---|---|---|---|
| Timer | Włącza pompę o ustalonych godzinach | Gdy dom ma przewidywalny rytm dnia | Nie reaguje na realne wychłodzenie pętli | 80-250 zł |
| Termostat | Uruchamia pompę po spadku temperatury | Gdy chcesz połączyć wygodę z oszczędnością | Ważne jest poprawne miejsce czujnika | 120-350 zł |
| Timer + termostat | Pompa działa tylko w wybranych godzinach i przy spadku temperatury | Najczęściej najlepszy kompromis do domu jednorodzinnego | Droższy od prostego zegara | 180-500 zł |
| Praca ciągła | Pompa chodzi bez przerw | Rzadkie przypadki, zwykle duże obiekty | Najwyższe straty ciepła i energii | Zależy od doboru |
Na cały zestaw montażowy, licząc pompę, armaturę, podstawowe osprzęty i sterowanie, trzeba zwykle przygotować orientacyjnie od 500 do 1800 zł. Z robocizną koszt często rośnie do około 900-3000 zł, zależnie od regionu, dostępu do instalacji i tego, czy trzeba przerabiać istniejący układ. Jeśli kupuję elementy pod nowy dom, wolę od razu przewidzieć sterowanie czasowe i termostatyczne, bo późniejsza rozbudowa wychodzi drożej niż zrobienie tego od razu dobrze. Gdy sprzęt jest już wybrany, łatwo wpaść w typowe błędy montażowe, więc warto je przejrzeć przed uruchomieniem.
Najczęstsze błędy, które psują efekt
Przy cyrkulacji c.w.u. najwięcej problemów daje nie sama technologia, ale drobne niedopatrzenia. Część z nich nie ujawnia się od razu, tylko dopiero po kilku dniach albo po pierwszym rachunku za energię. To właśnie te błędy najczęściej spotykam w źle zrobionych instalacjach.
- Brak zaworu zwrotnego. Wtedy woda potrafi cofać się przez obieg, a ciepło znika szybciej, niż powinno.
- Montaż zwykłej pompy CO zamiast pompy do c.w.u. Przy wodzie użytkowej trzeba patrzeć na przeznaczenie urządzenia, a nie tylko na średnicę przyłącza.
- Praca przez całą dobę. To wygodne tylko pozornie, bo pętla nieustannie oddaje ciepło do otoczenia.
- Zbyt duża odległość sterownika od zasobnika. Czujnik zamontowany w złym miejscu może włączać pompę za wcześnie albo za późno.
- Brak izolacji na rurze powrotnej. Goła rura w kotłowni albo w szachcie potrafi zamienić się w nieplanowany grzejnik.
- Za mało miejsca serwisowego. Gdy pompa jest wciśnięta w narożnik bez zaworów odcinających, zwykła wymiana staje się remontem.
- Odpowietrzenie „na skróty”. Powietrze w układzie daje buczenie, drgania i słaby przepływ.
W praktyce najgorsze połączenie to pompa działająca bez sterowania, bez zaworu zwrotnego i bez izolacji. Taki układ da komfort tylko przez chwilę, a potem zacznie po prostu marnować energię. Na koniec zostaje jeszcze to, co sprawdza się po uruchomieniu i od razu pokazuje, czy instalacja jest zrobiona dobrze.
Po uruchomieniu sprawdź trzy rzeczy, które decydują o efekcie
Po pierwszym starcie nie oceniam instalacji po samym tym, że „z kranu leci ciepła woda”. Sprawdzam trzy konkretne rzeczy. Po pierwsze, czy ciepła woda pojawia się szybko na najdalszym punkcie poboru. W typowej instalacji różnica względem układu bez cyrkulacji powinna być wyraźna, zwykle odczuwalna już po kilku, maksymalnie kilkunastu sekundach. Po drugie, czy pompa pracuje cicho i bez wibracji. Po trzecie, czy rura powrotna nie jest stale gorąca, bo to oznacza zbyt długą pracę albo słabą izolację.
Jeżeli po wyłączeniu pompy woda nadal krąży albo zbiornik szybko się wychładza, najpierw sprawdzam kierunek zaworu zwrotnego. Jeżeli pompa buczy i nie podaje wody, szukam powietrza w układzie. Jeżeli komfort jest dobry, ale rachunki rosną, skracam czas pracy albo dopracowuję sterowanie. To właśnie regulacja robi różnicę między wygodną cyrkulacją a drogim, niepotrzebnym obiegiem. Gdy układ jest prosty, szczelny i mądrze sterowany, cyrkulacja działa dokładnie tak, jak powinna: daje ciepłą wodę od razu i nie zamienia kotłowni w źródło strat.
