Dobry schemat kotłowni nie zaczyna się od kotła, tylko od pytania, jak cały system ma pracować w domu: czy ma zasilać grzejniki, podłogówkę, zasobnik CWU, a może jeszcze bufor. Jeśli ten układ jest przemyślany, instalacja działa ciszej, stabilniej i zwykle wymaga mniej poprawek po uruchomieniu. Poniżej pokazuję, jak czytać typowe rozwiązania, co musi znaleźć się w pomieszczeniu technicznym i gdzie najczęściej pojawiają się kosztowne błędy.
Najpierw ustal źródło ciepła, potem dopasuj resztę instalacji
- W kotłowni liczy się nie tylko kocioł lub pompa, ale też bufor, CWU, zabezpieczenia i dostęp serwisowy.
- Gaz, pellet i pompa ciepła pracują według innej logiki, więc nie da się ich rysować według jednego wzoru.
- W układach na paliwo stałe szczególnie ważne są wentylacja i ochrona przed przegrzaniem.
- Najtańszy zakup nie zawsze daje najtańszy system, bo duże znaczenie mają montaż, automatyka i wymagane przeróbki.
- Dobrze zaprojektowane pomieszczenie techniczne oszczędza czas podczas serwisu i rozbudowy instalacji.

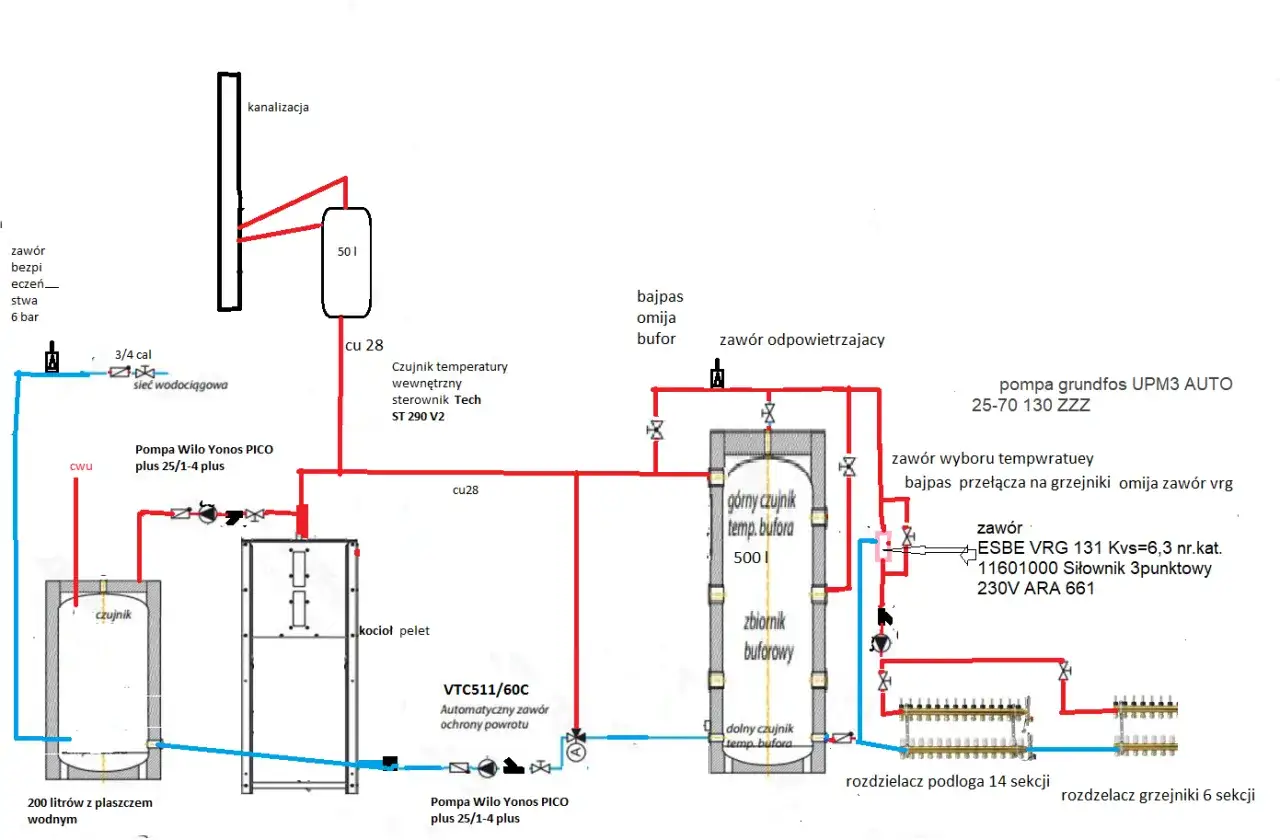

Co pokazuje dobry układ instalacji
Ja zwykle zaczynam od trzech pytań: skąd ciepło ma się brać, gdzie ma być magazynowane i co ma się stać, gdy instalacja wymaga ochrony albo serwisu. Jeśli na rysunku nie widać tych odpowiedzi, to nie mam przed sobą pełnego projektu, tylko szkic urządzeń ustawionych obok siebie. W praktyce dobry plan instalacji powinien jasno pokazywać:
- źródło ciepła - kocioł, pompa ciepła albo układ hybrydowy,
- drogi rozdziału ciepła - grzejniki, podłogówkę, strefy i obiegi mieszane,
- przygotowanie CWU - zasobnik, priorytet ładowania i ewentualną cyrkulację,
- zabezpieczenia - naczynie przeponowe, zawór bezpieczeństwa, odpowietrzenie, odcięcia serwisowe,
- obsługę - filtr, dostęp do pomp i miejsce na wymianę elementów eksploatacyjnych.
Jeśli brakuje choć jednego z tych punktów, później zwykle wychodzi to w przeróbkach: dodatkowym rozkuwaniu ścian, dokładaniu pomp albo wymianie za małego zasobnika. Kiedy to mam ustalone, przechodzę do porównania najczęstszych wariantów, bo to one narzucają całą resztę układu.
Najczęstsze układy w domu jednorodzinnym
Najlepiej widać to na typowych konfiguracjach. Każda z nich ma inną logikę pracy, inne wymagania przestrzenne i inne punkty zapalne przy montażu. Ja patrzę na nie nie jak na listę urządzeń, tylko jak na zestawy, które mają wykonać konkretną pracę.
| Wariant | Co zwykle się w nim pojawia | Kiedy ma sens | Na co patrzeć |
|---|---|---|---|
| Kocioł gazowy kondensacyjny | Kocioł, zasobnik CWU, pompa obiegowa, filtr, naczynie, komin lub system spalinowo-powietrzny | Gdy masz gaz i zależy ci na kompaktowym, prostym układzie | Dostęp serwisowy, wentylacja i poprawne odprowadzenie spalin |
| Kocioł na pellet | Kocioł, zasobnik paliwa, często bufor, zasobnik CWU, pompy i zabezpieczenie termiczne | Gdy akceptujesz paliwo stałe i chcesz automatyzacji większej niż w klasycznym kotle | Miejsce na pellet, sensowny magazyn ciepła i dobre sterowanie |
| Pompa ciepła | Jednostka wewnętrzna lub kompakt, zasobnik CWU, czasem bufor, automatyka pogodowa | Gdy dom ma niskie temperatury zasilania i dobrą izolację | Hałas, odprowadzenie skroplin, miejsce na osprzęt i stabilna praca niskotemperaturowa |
| Układ hybrydowy | Pompa ciepła, kocioł rezerwowy, bufor, zasobnik CWU, sterownik nadrzędny | Gdy modernizujesz dom albo chcesz zabezpieczenie na mroźne dni | Logika sterowania, priorytety źródeł i dopasowanie mocy do budynku |
W praktyce najprostszy nie zawsze znaczy najlepszy. Gaz wygrywa kompaktowością, pellet wymaga zapasu miejsca i sensownego magazynu paliwa, a pompa ciepła najbardziej lubi niską temperaturę zasilania i dobrą izolację budynku. Ja właśnie od tego punktu zaczynam rozmowę z inwestorem, bo później trudno poprawić decyzję, która była błędna już na etapie koncepcji.
Elementy, które muszą ze sobą grać
W dobrze zaprojektowanym pomieszczeniu technicznym źródło ciepła nie pracuje samo. Wszystko kręci się wokół współpracy kilku elementów, a każdy z nich ma swoje zadanie. Jeśli któryś zostanie pominięty, instalacja zwykle działa, ale nie tak, jak powinna.
Bufor i sprzęgło hydrauliczne
Bufor ciepła działa jak magazyn energii, który stabilizuje pracę źródła ciepła. W układach na pellet i drewno jest szczególnie użyteczny, bo ogranicza zbyt częste rozpalanie i wygaszanie. Sprzęgło hydrauliczne to z kolei element, który rozdziela obiegi i sprawia, że pompy nie przeszkadzają sobie nawzajem.
Nie stosuję ich „na wszelki wypadek”. Jeśli instalacja jest prosta i dobrze policzona, dodatkowy zbiornik tylko zajmuje miejsce. Jeśli jednak mam kilka obiegów, podłogówkę i zasobnik CWU, bufor bardzo często porządkuje cały system.
CWU bez przypadkowych kompromisów
Przy domu jednorodzinnym zasobnik CWU bywa niedoceniany, a potem okazuje się, że dwie łazienki i kuchnia potrafią go opróżnić szybciej, niż zakładał projekt. Ja patrzę nie tylko na litraż, ale też na sposób ładowania: czy ciepła woda ma priorytet CWU, czy ma być dogrzewana na bieżąco i czy układ pozwoli później dołożyć cyrkulację bez demolowania instalacji.
To ważne zwłaszcza w domu, gdzie rano i wieczorem jednocześnie działa kilka punktów poboru wody. Za mały zasobnik lub źle ustawiony priorytet od razu widać po komforcie użytkowników, a nie po samym rachunku.
Przeczytaj również: Montaż grzejników - Zrób to dobrze i oszczędzaj. Poradnik!
Pompy, zawory i zabezpieczenia
Tu liczy się praktyka. Zawór czterodrogowy miesza wodę z zasilania i powrotu, żeby chronić kocioł i utrzymać właściwą temperaturę pracy. Zawór bezpieczeństwa, odpowietrznik, filtr siatkowy albo odmulacz i naczynie przeponowe nie wyglądają efektownie, ale to one ratują instalację przy skokach ciśnienia, powietrzu w obiegu i zabrudzeniach.W układach na paliwo stałe dokładam jeszcze ochronę przed przegrzaniem, czyli zawór schładzający albo wężownicę schładzającą. To nie jest detal do odhaczenia, tylko realna bariera bezpieczeństwa. Przy paliwie stałym nie wybacza się improwizacji, dlatego ten fragment schematu traktuję wyjątkowo serio.
Po hydraulice zawsze sprawdzam jeszcze samo pomieszczenie, bo dobry rysunek nic nie da, jeśli urządzeń nie da się potem serwisować ani bezpiecznie użytkować.

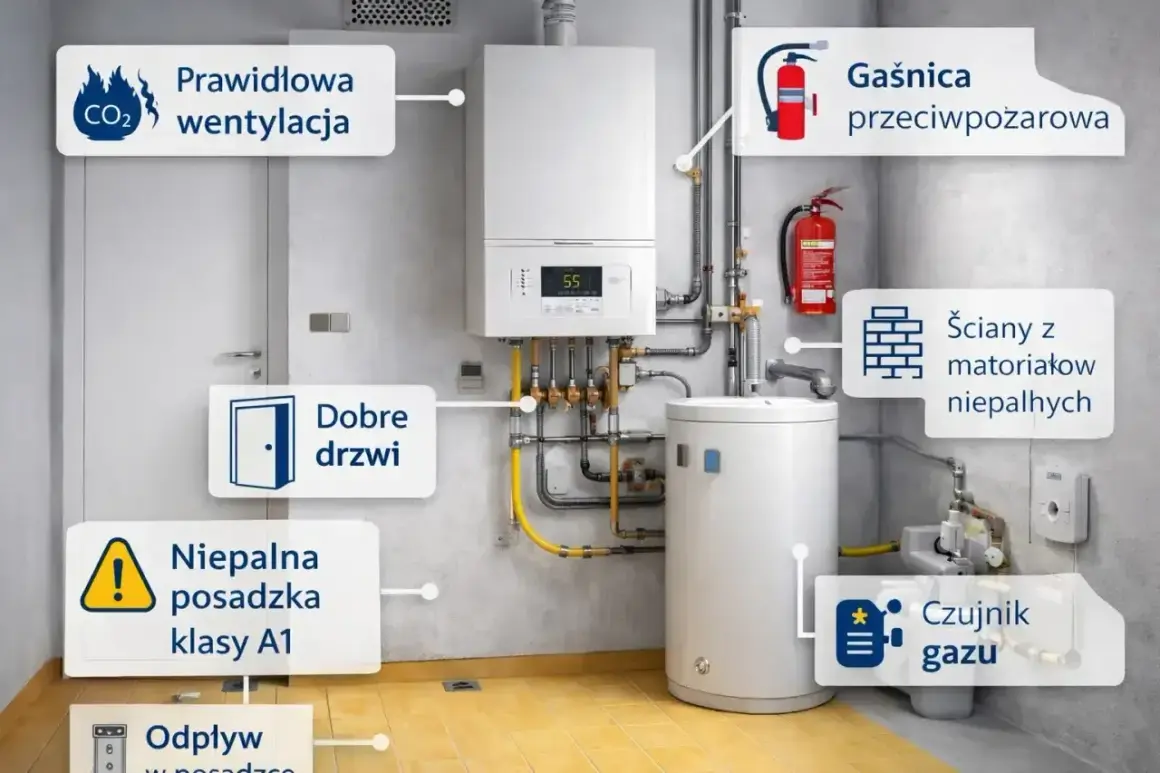

Wymiary i wentylacja, które najłatwiej zlekceważyć
W kotłowni to właśnie wentylacja i przestrzeń serwisowa najczęściej rozstrzygają, czy układ będzie wygodny, czy uciążliwy. W praktyce różnice między gazem, pelletem i pompą ciepła są na tyle duże, że nie traktuję ich jak zamienników. Każde źródło wymaga innej logiki pomieszczenia.| Źródło | Najważniejszy wymóg | Co to oznacza w praktyce |
|---|---|---|
| Kocioł gazowy | Nawiew i wywiew grawitacyjny albo nawiewno-wywiewny zblokowany, otwory niezamykane, przy małych mocach nawiew zwykle co najmniej 200 cm² | Nie wolno „przydusić” dopływu powietrza ani planować wentylacji na pół gwizdka |
| Kocioł na paliwo stałe | Nawiew co najmniej 200 cm², wywiew minimum 14 x 14 cm, wlot pod stropem, wylot ponad dachem | Pomieszczenie musi oddychać naprawdę, a nie tylko w teorii z projektu |
| Pompa ciepła | Suche pomieszczenie, zwykle 0-35°C, wilgotność poniżej 70%, miejsce na osprzęt i odpływ skroplin | Nie potrzebuje spalania powietrza, ale potrzebuje rozsądnego ustawienia i wygodnego dostępu |
| Układ hybrydowy | Wymagania zależą od źródła bardziej rygorystycznego, zwykle trzeba je projektować pod oba tryby pracy | Sterowanie i kolejność źródeł są tak samo ważne jak same urządzenia |
Przy większych kotłowniach gazowych spotyka się wysokość pomieszczenia rzędu 2,2-2,5 m, ale ja zawsze sprawdzam to pod konkretny model i dokumentację techniczną. Nie robię też błędu polegającego na zostawianiu urządzeń „na styk”. Serwis musi mieć miejsce, żeby zdjąć obudowę, odpiąć filtr, wyczyścić wymiennik i nie walczyć z każdym centymetrem.
Jeśli ktoś mnie pyta, co najczęściej psuje prosty projekt, odpowiadam bez wahania: zła wentylacja albo brak miejsca na obsługę. To niby drobiazgi, ale właśnie one robią różnicę między kotłownią wygodną a kotłownią problematyczną.
Ile miejsca i pieniędzy realnie trzeba przewidzieć
Na rynku w 2026 te widełki traktuję jako punkt wyjścia, a nie gotowy kosztorys. Koszt końcowy zależy od mocy, automatyki, rodzaju emitentów ciepła i tego, czy budujesz od zera, czy modernizujesz starą instalację. Najczęściej wygląda to tak:
| Wariant | Orientacyjny koszt kompletnego układu | Jak dużo miejsca zwykle zajmuje | Co najczęściej podbija koszt |
|---|---|---|---|
| Kocioł gazowy kondensacyjny | około 12 000-35 000 zł | Niewiele, układ zwykle jest najbardziej kompaktowy | Komin, wentylacja, automatyka i robocizna |
| Kocioł na pellet | około 15 000-30 000 zł | Więcej niż gaz, bo trzeba uwzględnić paliwo i osprzęt | Bufor, magazyn paliwa, podajniki i zabezpieczenia |
| Powietrzna pompa ciepła | około 38 000-65 000 zł | Pomieszczenie techniczne bywa małe, ale trzeba przewidzieć osprzęt i jednostkę zewnętrzną | Zasobnik CWU, bufor, prace elektryczne i przygotowanie miejsca |
| Gruntowa pompa ciepła | nawet do 110 000 zł | Największy budżet i często największy zakres prac | Dolne źródło, odwierty, osprzęt i automatyka |
W tych kwotach nie zakładam cudów: dodatkowych przeróbek kominowych, wymiany grzejników na niskotemperaturowe, dużych buforów czy pełnej automatyki strefowej. Gdy te elementy są potrzebne, budżet rośnie szybko, ale zwykle rośnie też komfort i stabilność pracy. I to jest uczciwa wymiana, a nie ukryty koszt.
Jeśli w wycenie nie widzę zasobnika CWU, armatury zabezpieczającej i robocizny, to od razu zakładam, że oferta jest niepełna. Lepiej dopłacić na początku niż później robić poprawki w gotowym domu.
Co sprawdzam przed zatwierdzeniem projektu
Zanim zaakceptuję projekt kotłowni, robię krótką listę kontrolną. To zwykle oszczędza najwięcej nerwów, bo wyłapuje błędy, które na rzucie wyglądają niewinnie, a w realnym budynku stają się problemem.
- Czy źródło ciepła odpowiada rzeczywistemu zapotrzebowaniu budynku, a nie tylko metrażowi z katalogu.
- Czy przewidziano miejsce na bufor, zasobnik CWU i swobodny dostęp do pomp, filtrów oraz zaworów.
- Czy wentylacja, komin albo odprowadzenie skroplin są dopasowane do konkretnego urządzenia.
- Czy instalacja obsłuży przyszłą rozbudowę, na przykład drugą strefę grzewczą albo dodatkowy obieg.
- Czy sterowanie pozwoli nadać priorytet CWU i utrzymać stabilną temperaturę bez ciągłego ręcznego korygowania.
- Czy przewidziano miejsce na składowanie paliwa, jeśli system opiera się na pellecie lub innym paliwie stałym.
Jeżeli mam wskazać jedną zasadę, która naprawdę oszczędza nerwy, to jest nią projektowanie od serwisu i bezpieczeństwa, a dopiero potem od marki urządzeń. Dobrze dobrany układ nie tylko grzeje, ale też daje się sprawdzić, wyczyścić i rozbudować bez walki z każdą rurą. W praktyce właśnie to odróżnia instalację zrobioną na szybko od takiej, która działa spokojnie przez lata.
