Najkrócej mówiąc, dobierz połączenie do napięcia, prądu i warunków pracy
- W szeregu sumuje się napięcie, a prąd pozostaje taki jak w jednym module.
- W połączeniu równoległym sumuje się prąd, a napięcie zostaje na poziomie pojedynczego panelu.
- Najważniejsze liczby to: Voc, Vmp, Isc, Imp oraz zakres MPPT falownika lub regulatora.
- Jedno zacienienie w szeregu potrafi obniżyć pracę całego stringu, więc układ trzeba dopasować do dachu.
- Różne moduły, różne połacie i różne kąty nachylenia zwykle lepiej rozdzielić niż upychać do jednego obwodu.
- Przy równoległych stringach rośnie prąd, więc zabezpieczenia DC i przekrój przewodów mają realne znaczenie.
Jak działa połączenie szeregowe i równoległe paneli

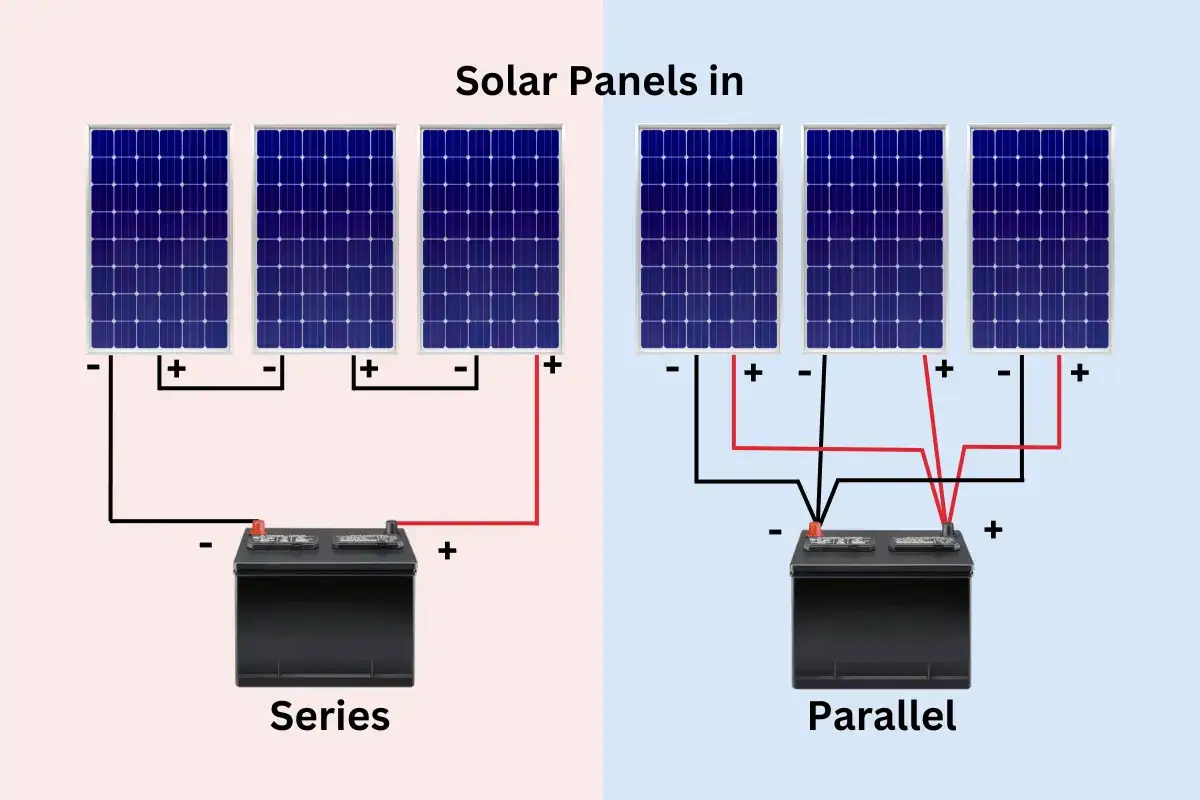

Najprościej: w szeregu łączysz plus jednego modułu z minusem następnego, a w równoległym zbierasz razem wszystkie plusy i wszystkie minusy. W efekcie połączenie szeregowe buduje wyższe napięcie, a równoległe podnosi natężenie prądu. To właśnie od tej różnicy zależy, czy instalacja w ogóle ruszy i czy przewody nie będą pracowały na granicy swoich możliwości.
Jeśli lubisz patrzeć na to „na liczbach”, poniższy przykład dobrze pokazuje mechanikę układu. Przyjmuję cztery identyczne moduły o parametrach 40 V i 10 A, żeby arytmetyka była czytelna.
| Układ | Wynik napięcia | Wynik prądu | Co to oznacza w praktyce |
|---|---|---|---|
| Szeregowo | 160 V | 10 A | Łatwiej trafić w okno MPPT, ale cień na jednym module mocniej wpływa na całość. |
| Równolegle | 40 V | 40 A | Lepsze przy niższym napięciu systemu, ale trzeba liczyć się z większym prądem i grubszymi przewodami. |
| Mieszane 2S2P | 80 V | 20 A | Rozsądny kompromis, gdy trzeba podzielić instalację na kilka gałęzi. |
W praktyce nie patrzę jednak wyłącznie na moc w watach. Liczy się też to, jak zachowuje się string przy zmianie temperatury, zacienieniu i różnicach między modułami. Sama zasada jest prosta, ale projekt zaczyna się dopiero wtedy, gdy dopasuję ją do konkretnego dachu i falownika.
Kiedy wybrać który wariant na dachu lub w instalacji off-grid
W domowych instalacjach na dachu skośnym najczęściej wygrywa układ szeregowy. Moduły mają podobne warunki pracy, przewody da się prowadzić krótko, a falownik stringowy zwykle pracuje wtedy najbardziej przewidywalnie. Równoległe połączenie częściej widzę tam, gdzie napięcie systemu jest ograniczone albo gdzie regulator ładowania w instalacji off-grid ma niski limit wejściowy.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Jedna połać, podobny kąt, brak cienia | Szeregowo | Najprostszy projekt, mało złącz i łatwe dopasowanie do MPPT. |
| Dwie połacie o różnym kierunku | Osobne stringi lub układ mieszany | Moduły pracują w innych warunkach, więc nie warto zmuszać ich do jednego łańcucha. |
| Mała instalacja z regulatorem 12/24/48 V | Równolegle albo mieszanie | Niższe napięcie wejściowe regulatora wymusza ostrożniejsze budowanie układu. |
| Kominy, lukarny, drzewa, sezonowy cień | Podział na kilka stringów | Jedno zacienienie nie powinno ciągnąć w dół całego pola modułów. |
Jeśli mam wątpliwość, nie pytam najpierw, ile paneli „wejdzie”, tylko jak będą pracować w realnym świetle przez cały rok. To od razu prowadzi do kluczowej sprawy: dopasowania stringu do falownika i MPPT. MPPT, czyli układ śledzący punkt maksymalnej mocy, ma tylko określone okno pracy i nie da się go oszukać samą liczbą modułów.
Jak dobrać string do falownika i regulatora MPPT
Tu najłatwiej popełnić błąd, bo ludzie liczą moc znamionową, a pomijają napięcie otwartego obwodu i temperaturę. Ja robię to w stałej kolejności: najpierw sprawdzam kartę katalogową modułu, potem parametry wejściowe urządzenia, a dopiero na końcu układam stringi. Najważniejsze są cztery liczby: Voc, Vmp, Isc i Imp.
- Sprawdzam maksymalne napięcie DC falownika lub regulatora.
- Odczytuję Voc modułu i jego współczynnik temperaturowy.
- Licząc liczbę modułów w szeregu, biorę pod uwagę najniższą temperaturę pracy, bo Voc zimą rośnie.
- Jeśli dokładam stringi równolegle, sprawdzam limit prądu wejściowego na MPPT.
- Na końcu zostawiam zapas, zamiast projektować „na styk”.
Dobry przykład: jeśli jeden moduł ma Voc na poziomie 49 V, to dziesięć sztuk daje w teorii 490 V. Brzmi bezpiecznie, ale przy niskiej temperaturze napięcie wzrośnie. Właśnie dlatego string, który latem wygląda poprawnie, zimą może przekroczyć limit falownika. Tego nie widać w prostym mnożeniu mocy, a potem pojawia się problem z rozruchem albo z ochroną wejścia DC.
W praktyce ważny jest też minimalny próg startowy. Jeśli string ma zbyt niskie napięcie robocze, falownik lub regulator nie zacznie pracy rano albo będzie się wyłączał przy gorszym nasłonecznieniu. Dopiero po tej kalkulacji można sensownie ocenić, czego nie wolno wrzucać do jednego obwodu.
Czego nie łączyć razem w jednym stringu
Tu nie ma miejsca na zgadywanie. Jeden słabszy albo inaczej pracujący moduł potrafi ograniczyć całą gałąź, bo w szeregu prąd jest wspólny. Z tego powodu nie łączę w jednym stringu paneli, które wyraźnie różnią się parametrami pracy albo są ustawione w zupełnie innych warunkach.
- Nie mieszam modułów o wyraźnie różnych Vmp i Imp, nawet jeśli moc w watach wydaje się zbliżona.
- Nie łączę razem paneli z różnych połaci, jeśli jeden pracuje rano, a drugi po południu.
- Nie wkładam do jednego stringu modułu mocno zacienionego i modułu pracującego w pełnym słońcu.
- Nie robię długiego stringu tylko po to, żeby „wykorzystać dach”, jeśli przekroczy to napięcie wejściowe urządzenia.
- Nie ignoruję zaleceń producenta co do dopuszczalnych prądów i kompatybilności złącza.
Warto też pamiętać o diodach bypassowych. To element w puszce przyłączeniowej, który omija zacieniony fragment modułu i ogranicza spadek mocy, ale nie rozwiązuje problemu w magiczny sposób. Jeśli cień pojawia się regularnie, lepiej podzielić układ lub dać osobne MPPT niż liczyć, że dioda załatwi wszystko. Gdy dach wymusza kilka warunków naraz, przechodzę do układu mieszanego, bo wtedy projekt zaczyna przypominać logikę, a nie tylko kabelkologię.
Układ mieszany daje elastyczność, ale wymaga porządku w zabezpieczeniach
Układ mieszany, czyli szeregowo-równoległy, jest po prostu podziałem modułów na stringi, a potem połączeniem tych stringów równolegle. W praktyce to bardzo sensowne rozwiązanie, gdy jedna połać jest za mała na cały string albo gdy trzeba dopasować napięcie i prąd do konkretnego falownika. Przykład 2S2P pokazuje, o co chodzi: dwa moduły w szeregu dają wyższe napięcie, a dwie takie gałęzie połączone równolegle podnoszą prąd.
Przy układzie mieszanym naprawdę nie warto oszczędzać na osprzęcie. Każda dodatkowa gałąź to potencjalne miejsce przepływu zwrotnego, więc kontrola zabezpieczeń staje się ważniejsza niż w prostym szeregu.
| Element | Po co go stosuję |
|---|---|
| Bezpieczniki stringowe | Chronią gałęzie przy połączeniu równoległym przed niepożądanym prądem wstecznym. |
| Skrzynka łączeniowa | Porządkuje wejścia i wyjścia, ułatwia serwis oraz ogranicza chaos w okablowaniu. |
| Rozłącznik DC | Umożliwia bezpieczne odcięcie źródła po stronie prądu stałego. |
| Ogranicznik przepięć | Pomaga chronić falownik i moduły przed skutkami przepięć oraz wyładowań atmosferycznych. |
| Odpowiedni przekrój przewodu | Ogranicza straty napięcia i nagrzewanie się kabli przy większym prądzie. |
Jeśli stringi mają różne długości albo pracują na różnych połaciach, czasem lepsze od kombinowania z jednym MPPT są osobne wejścia, optymalizatory albo mikroinwertery. Nie jest to „lepsze zawsze”, ale bywa po prostu uczciwsze wobec warunków na dachu. Na końcu i tak wygrywa nie najbardziej efektowny schemat, tylko ten, który da się bezpiecznie uruchomić i utrzymać przez lata.
Co sprawdzam przed uruchomieniem instalacji
Zanim podam napięcie na układ, robię krótką kontrolę. To oszczędza czas, nerwy i często też pieniądze, bo błędy po stronie DC potrafią wychodzić dopiero wtedy, gdy instalacja zacznie pracować pełną mocą. Tę część traktuję bardzo praktycznie, bez teoretyzowania.
- Sprawdzam polaryzację każdego stringu miernikiem DC.
- Mierzę Voc na otwartym obwodzie i porównuję wynik z założeniami projektu.
- Weryfikuję, czy przewody mają odpowiedni przekrój i są odporne na UV.
- Kontroluję, czy złącza są kompatybilne i prawidłowo zaciśnięte.
- Oglądam, czy przewody nie są prowadzone w miejscach narażonych na przetarcie albo przegrzanie.
- Sprawdzam, czy wejście MPPT nie jest przeciążone prądowo po dołożeniu równoległych stringów.
- Patrzę, czy układ zabezpieczeń po stronie DC naprawdę odpowiada temu, co zaplanowałem na papierze.
Jeśli któryś parametr jest na granicy, wolę zmienić konfigurację niż liczyć na szczęście. Przy łączeniu modułów PV nie wygrywa wariant teoretycznie najmocniejszy, tylko ten, który mieści się w parametrach falownika, dobrze znosi cień i ma sensowne zabezpieczenia. Jeśli układ od początku budzi wątpliwości, najrozsądniej rozdzielić stringi albo wrócić do projektu, zamiast poprawiać instalację po montażu.
