Na wyświetlaczu Norax 3 najważniejsze są trzy rzeczy: kod OBIS, sama wartość i małe znaczniki statusu nad odczytem. To one mówią, czy patrzysz na pobór energii, oddanie do sieci, aktywną taryfę, błąd fazy albo alarm związany z obudową. Poniżej rozkładam ten ekran tak, żeby odczyt był prosty zarówno przy taryfie jednostrefowej, jak i dwustrefowej.
Najważniejsze symbole i kody na Norax 3 w skrócie
- 1.8.0 oznacza całkowity pobór energii i to ten ekran najczęściej wpisuje się do odczytu.
- 1.8.1 i 1.8.2 rozdzielają zużycie na dwie strefy taryfowe, np. dzienną i nocną.
- 2.8.0 pokazuje energię oddaną do sieci, co ma znaczenie przy instalacji PV i liczniku dwukierunkowym.
- Symbole L1, L2, L3 informują o obecności faz, a ich miganie może wskazywać złą kolejność faz lub nietypowy kierunek przepływu.
- Trójkąt przy CZO i znak ostrzegawczy sygnalizują naruszenie pokrywy zacisków lub aktywny alarm.
- Do zgłoszenia odczytu przepisuje się zwykle tylko pełne kWh, bez części dziesiętnych.
Jak czytam ekran Norax 3 bez zgadywania
Wyświetlacz Norax 3 jest segmentowy, ale logika jego pracy jest prosta: u góry pojawiają się znaczniki stanu, w środku kod OBIS, a niżej właściwa wartość w kWh, kW albo innym formacie zależnie od pozycji. W praktyce liczy się nie tylko sama liczba, lecz także to, jaki kod jest aktualnie wyświetlany. Ten sam ekran może pokazać zużycie całkowite, strefę taryfową, datę, czas albo numer licznika.
W dokumentacji Apatora licznik pokazuje podstawowe wskazanie energii czynnej w formacie ośmiocyfrowym, z czego siedem cyfr tworzy część całkowitą, a jedna część dziesiętną. To ważne, bo przy spisywaniu stanu do rozliczeń nie wpisuję wszystkiego mechanicznie. Najpierw sprawdzam kod, potem wartość, a dopiero na końcu oceniam, czy dany ekran jest faktycznie tym, którego potrzebuję.
| Obszar ekranu | Co pokazuje | Dlaczego to ważne |
|---|---|---|
| Górny pasek | Symbole faz, taryfy, alarmy, znaczniki CZO i RPM, bateria | Szybko pokazuje stan pracy licznika |
| Sekcja kodu | OBIS, czyli identyfikator rodzaju danych | Podpowiada, czy widzisz zużycie, moc, datę, czas czy numer licznika |
| Sekcja danych | Wartość liczbową, zwykle w kWh | To ją przepisuje się do odczytu |
| Jednostka | kWh, kW albo inny skrót zależny od ekranu | Chroni przed pomyłką między energią a mocą |
| Przewijanie ekranów | Kolejne pozycje listy wyświetlane automatycznie lub po przycisku | Pomaga dotrzeć do właściwego kodu, zwłaszcza przy taryfach wielostrefowych |
Na obudowie są dwa przyciski do przewijania odczytów, a trzeci, zabezpieczony, służy do menu serwisowego. W praktyce ułatwia to przejście między ekranami bez rozkręcania licznika i bez ryzyka, że pomylę zwykły odczyt z ekranem technicznym. Kiedy już znam układ wyświetlacza, przechodzę do symboli, które najczęściej budzą wątpliwości.
Co oznaczają symbole w górnej części wyświetlacza
Najwięcej nieporozumień rodzi nie sama liczba, tylko małe oznaczenia nad nią. To właśnie tam Norax 3 pokazuje, czy fazy są obecne, czy licznik wykrył ingerencję w obudowę, albo czy pojawił się sygnał serwisowy. Ja zawsze zaczynam od tej strefy, bo dzięki niej od razu wiem, czy mam zwykły ekran odczytu, czy coś, co trzeba sprawdzić dokładniej.
| Symbol | Znaczenie | Co to mówi w praktyce |
|---|---|---|
| L1, L2, L3 świecą stale | Fazy są obecne | Licznik widzi poprawne zasilanie |
| Brak L2 lub innej fazy | Ta faza nie jest widoczna na ekranie | Może nie być napięcia albo jest problem z podłączeniem |
| Migające L przed liczbami | Odwrotny kierunek prądu na danej fazie | Warto sprawdzić instalację, bo licznik rejestruje nietypowy przepływ |
| Migające numery faz | Nieprawidłowa kolejność faz | To już sygnał do weryfikacji przez elektryka lub operatora |
| Trójkąt przy CZO | Otwarcie pokrywy zacisków | Po pierwszym uruchomieniu może wejść do rejestru zdarzeń |
| Trójkąt z wykrzyknikiem | Aktywny błąd | Licznik sygnalizuje, że coś wymaga sprawdzenia |
| Znacznik RPM | Wykryto wpływ pola magnetycznego | To zdarzenie serwisowe, nie zwykły odczyt |
| Symbol baterii | Niski poziom baterii wbudowanej | Może wymagać wymiany przez uprawnioną osobę |
| Znacznik taryfy | Aktywna strefa rozliczeniowa | Pomaga odróżnić, czy licznik rejestruje tanią czy drogą strefę |
W praktyce najważniejsze jest to, że brak jednego symbolu nie musi oznaczać awarii wyświetlacza. Jeśli nie widać L3, licznik może po prostu nie dostawać napięcia na tej fazie. Jeśli natomiast pojawia się trójkąt ostrzegawczy albo RPM, traktuję to już jako sygnał serwisowy, a nie zwykły ekran odczytu. Dopiero po odczytaniu tych znaczników ma sens patrzenie na kody OBIS i strefy taryfowe.
Które kody OBIS mają znaczenie przy taryfach
OBIS to system kodów, który mówi licznikowi i użytkownikowi, jakiego typu dane są właśnie pokazane. W praktycznych instrukcjach operatorów energii, takich jak PGE Dystrybucja, przy taryfie jednostrefowej i dwustrefowej to właśnie kody OBIS są podstawą poprawnego odczytu. Najważniejsze jest to, żeby nie mylić energii pobranej z mocą maksymalną albo numerem licznika.
| Kod OBIS | Co oznacza | Kiedy ma znaczenie |
|---|---|---|
| 1.8.0 | Całkowity pobór energii czynnej z sieci | Podstawowy odczyt przy taryfie jednostrefowej |
| 1.8.1 | Pobór energii w strefie 1 | Rozliczenie taryfy dwustrefowej, zwykle strefa dzienna lub szczytowa |
| 1.8.2 | Pobór energii w strefie 2 | Rozliczenie taryfy dwustrefowej, zwykle strefa nocna lub pozaszczytowa |
| 2.8.0 | Energia oddana do sieci | Ważne przy prosumencie i liczniku dwukierunkowym |

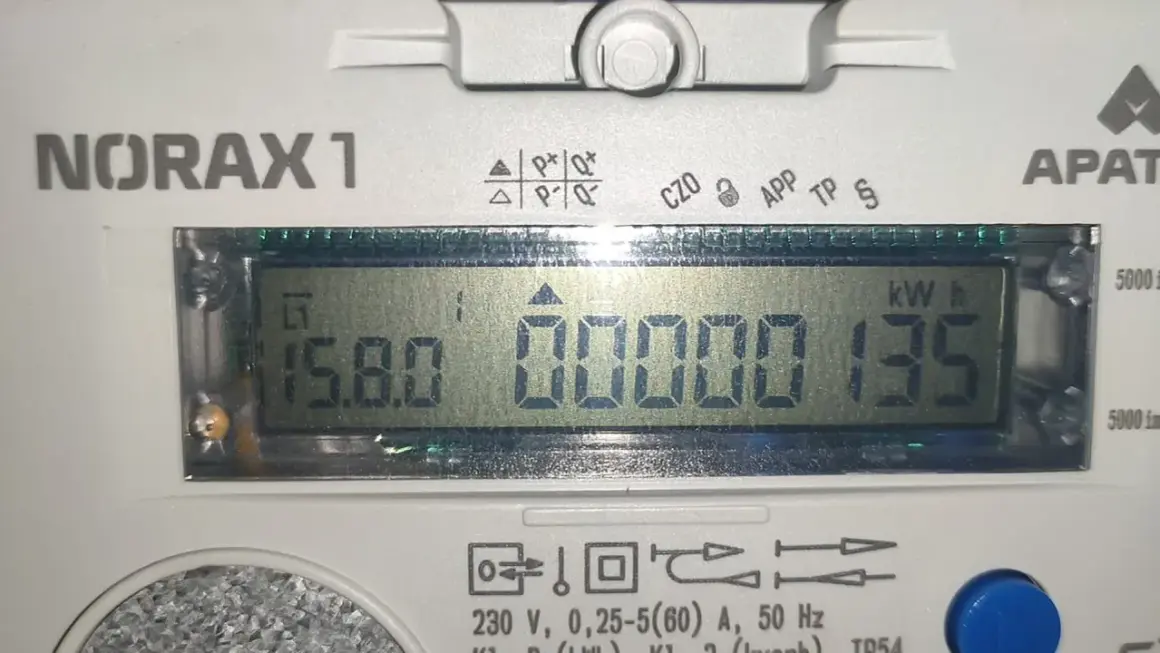

| 15.8.0 | Suma wartości bezwzględnych energii czynnej wszystkich faz | Raczej informacyjnie, nie do zwykłego wpisu na fakturę |
| 1.6.0 | Moc maksymalna z okresu obrachunkowego | Przydatne technicznie, ale nie jest stanem zużycia |
| 96.1.0 | Numer licznika | Pomaga zidentyfikować urządzenie, nie służy do rozliczenia |
| 0.9.1 | Aktualny czas | Pomocniczo, gdy sprawdzasz pracę zegara licznika |
| 0.9.2 | Aktualna data | Przydatna przy kontroli logów i odczytów archiwalnych |
| 0.2.2 | Aktualna grupa taryfowa | Pokazuje, w jakim trybie rozliczeń pracuje licznik |
Warto pamiętać, że sama kolejność ekranów może być różna. Nie każdy Norax 3 pokaże wszystko w tym samym układzie, bo lista odczytów zależy od konfiguracji. Mimo to zasada pozostaje ta sama: patrzę na kod, a nie tylko na cyfrę. Dzięki temu nie pomylę 1.8.0 z 1.6.0 ani numeru licznika z faktycznym zużyciem. Na tej bazie łatwiej spisać licznik poprawnie, bez zgadywania, co jest do faktury.
Jak spisać odczyt w taryfie jednostrefowej i dwustrefowej
Sam odczyt nie jest trudny, ale trzeba go zrobić konsekwentnie. Przy prostym rozliczeniu liczy się tylko energia pobrana, a przy taryfie dwustrefowej trzeba rozdzielić ją na dwie strefy. Ja robię to zawsze w tej samej kolejności, bo wtedy ryzyko pomyłki spada praktycznie do zera.
- Najpierw sprawdzam, czy na ekranie pojawia się 1.8.0, 1.8.1, 1.8.2 albo 2.8.0.
- Przy taryfie jednostrefowej zapisuję tylko 1.8.0.
- Przy taryfie dwustrefowej zapisuję osobno 1.8.1 i 1.8.2.
- Jeśli mam instalację fotowoltaiczną, dopisuję też 2.8.0, bo pokazuje energię oddaną do sieci.
- Na końcu przepisuję wyłącznie pełne kWh, bez części dziesiętnych, chyba że operator wyraźnie wymaga inaczej.
W praktyce znaczenie ma także to, jak rozumiesz strefę aktywną. Na ekranie może pojawić się znacznik pokazujący, czy licznik rejestruje teraz strefę tańszą, czy droższą. To szczególnie przydatne przy taryfie G12, bo wtedy sama liczba nie wystarczy do oceny rachunku. Zdarza się, że ktoś przepisuje poprawny stan, ale z niewłaściwej strefy, a potem dziwi się, że wynik rozliczenia się nie zgadza. Jeśli chcesz uniknąć takiego chaosu, trzymaj się prostego schematu: kod, strefa, wartość, jednostka.
Norax 3 obsługuje też odczyty archiwalne, ale do zwykłego zgłoszenia rachunkowego nie są one potrzebne. Wystarczy bieżący ekran z odpowiednim kodem OBIS. Jeśli operator poprosi o historię albo stan na koniec miesiąca, wtedy dopiero wchodzę głębiej w kolejność przewijania. Gdy na ekranie pojawia się coś nietypowego, trzeba jeszcze umieć odróżnić alarm od zwykłej zmiany ekranu.
Jak rozpoznać błąd, otwarcie obudowy albo problem z fazą
W Norax 3 nie każdy komunikat oznacza awarię samego licznika, ale część z nich to już sygnały, których nie wolno ignorować. Najczęściej chodzi o brak fazy, odwrócony kierunek przepływu, naruszenie pokrywy zacisków albo zapis zdarzenia serwisowego. Dobrze rozumiem ten ekran jako prosty system ostrzegawczy, nie jako dekorację. Właśnie dlatego patrzę na niego jak na narzędzie diagnostyczne, a nie tylko licznik kWh.
| Komunikat lub symbol | Co oznacza | Co zwykle robię |
|---|---|---|
| Brak symbolu L1, L2 lub L3 | Ta faza nie jest widoczna | Sprawdzam zasilanie i zgłaszam problem, jeśli brak się utrzymuje |
| Migające L przed liczbami | Rejestracja odwrotnego kierunku prądu | Weryfikuję instalację i sposób podłączenia |
| Migające numery faz | Nieprawidłowa kolejność faz | To sygnał dla elektryka lub operatora |
| Trójkąt przy CZO | Pokrywa zacisków była otwierana | Nie kasuję tego samodzielnie, tylko zgłaszam zgodnie z procedurą |
| Trójkąt z wykrzyknikiem | Aktywny błąd lub alarm | Sprawdzam, czy nie chodzi o zdarzenie techniczne wymagające interwencji |
| RPM | Wykryto wpływ pola magnetycznego | Traktuję to jako zdarzenie serwisowe, a nie zwykły ekran odczytu |
| Symbol baterii | Niski poziom baterii wbudowanej | Wymaga wymiany przez uprawnioną osobę |
| F.F.9 lub F.F.0 | Rejestr błędów i zdarzeń | Patrzę na ostatnie cztery cyfry, bo tam zapisano typ zdarzenia |
Po aktywacji ochrony otwarcie pokrywy jest zapisywane w pamięci zdarzeń, nawet jeśli później zasilanie zniknie. To ważne, bo nie warto traktować tych komunikatów jak chwilowego kaprysu wyświetlacza. Jeśli widzisz CZO, RPM albo powtarzający się błąd F.F.0 lub F.F.9, najlepiej zgłosić sprawę administratorowi budynku, spółdzielni albo operatorowi sieci. Nie próbuję samodzielnie kasować plombowanych alarmów, bo to nie rozwiązuje przyczyny i może tylko utrudnić diagnozę. Najwięcej błędów powstaje jednak nie przy awarii, tylko przy samym przepisywaniu wartości.
Najczęstsze pomyłki, które zaniżają albo zawyżają odczyt
Przy takich licznikach problemem rzadko jest sam sprzęt. Częściej zawodzi nawyk szybkiego spisywania numerów bez sprawdzenia kodu. To właśnie dlatego wolę poświęcić dodatkowe 10 sekund na weryfikację, niż później wyjaśniać korektę rachunku.
- Spisywanie 96.1.0 zamiast 1.8.0.
- Wpisywanie liczby z częścią dziesiętną, mimo że odczyt do rozliczeń wymaga pełnych kWh.
- Mylenie 1.8.1 i 1.8.2 przy taryfie dwustrefowej.
- Traktowanie 1.6.0 jak zużycia energii, chociaż to moc maksymalna.
- Patrzenie tylko na cyfry bez kodu OBIS.
- Ignorowanie znacznika aktywnej strefy, który mówi, w jakim trybie licznik właśnie nalicza energię.
Ja zawsze robię zdjęcie ekranu z widocznym kodem i wartością, kiedy zgłaszam stan do administracji albo sprzedawcy energii. To drobiazg, ale bardzo dobrze chroni przed dyskusją, który ekran był właściwy. Przy sporach o rachunek liczy się nie intuicja, tylko konkretny zapis. Gdy odczyt jest już poprawny, można z niego naprawdę korzystać do kontroli rachunków i taryfy.
Jak wykorzystać odczyt, żeby lepiej pilnować rachunków i taryfy
Najbardziej praktyczna rzecz, jaką daje Norax 3, to porównywanie zmian między kolejnymi odczytami. W taryfie jednostrefowej wystarczy obserwować wzrost 1.8.0. W taryfie dwustrefowej od razu widzę, czy większa część zużycia wpada do strefy dziennej, czy nocnej. To podpowiada mi, czy pralka, bojler albo ładowanie urządzeń rzeczywiście pracują tam, gdzie mają sens ekonomiczny.
Jeśli mam instalację fotowoltaiczną, osobno śledzę 2.8.0. Dzięki temu łatwiej ocenić, ile energii faktycznie oddaję do sieci i jak to się ma do poboru. Przy nowoczesnych rozliczeniach taki podział nie jest już dodatkiem technicznym, tylko realnym narzędziem do kontroli kosztów. Kiedy liczby z licznika nie zgadzają się z rachunkiem, najpierw sprawdzam, czy odczyt był zapisany z właściwego kodu, we właściwej strefie i bez części dziesiętnej.
W praktyce właśnie tak czytam Norax 3: kod mówi mi, co oglądam, liczba pokazuje skalę, a symbol w górnej części dopowiada, czy wszystko działa poprawnie. Gdy te trzy warstwy zaczynają być czytelne, rachunki za prąd i strefy taryfowe przestają być zagadką.
