Pionowy montaż modułów PV - Czy to ma sens i jak uniknąć błędów?

Montaż modułów PV w pionie ma sens tylko wtedy, gdy pasuje do budynku i sposobu zużycia energii. W tym tekście pokazuję, kiedy taki układ działa dobrze, jak wpływa na uzysk w polskich warunkach, gdzie sprawdza się najlepiej i jakie ma ograniczenia. To praktyczny przewodnik dla osób, które chcą wykorzystać elewację, ogrodzenie albo inną pionową powierzchnię bez rozczarowania po pierwszym sezonie.

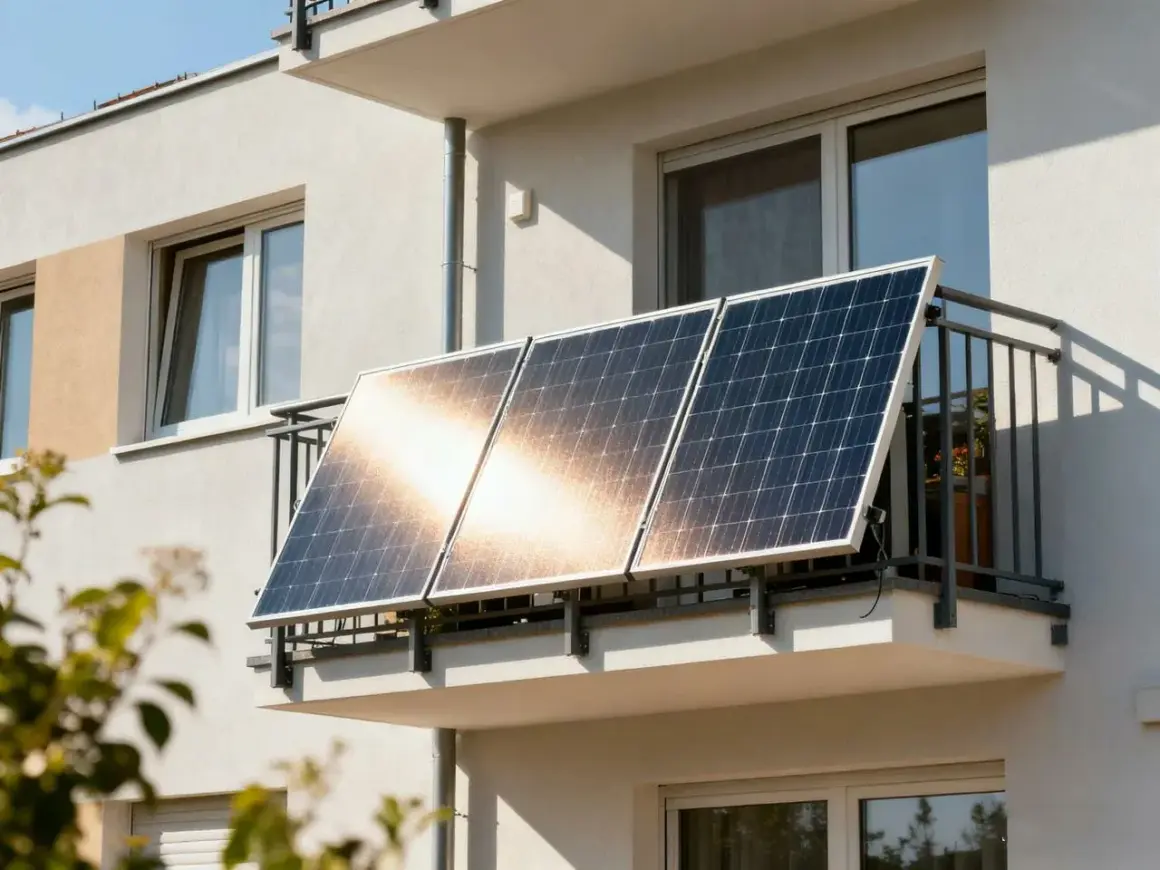

Kiedy pionowy montaż ma sens, a kiedy nie

Ja oddzielam tu dwie rzeczy: możliwość techniczną i sens ekonomiczny. To, że moduł da się przykręcić do ściany, nie znaczy jeszcze, że będzie to dobre rozwiązanie dla rachunków za prąd.

Pionowy układ ma największy sens tam, gdzie dach jest zbyt mały, zacieniony, zabytkowy albo po prostu zajęty przez inne instalacje. Dobrze działa też wtedy, gdy inwestor chce wykorzystać energię przede wszystkim rano, po południu i zimą, a nie koniecznie maksymalizować sam roczny wynik z jednego kilowata.

• Tak, gdy dach nie daje dobrego kąta albo nie ma już na nim miejsca.
• Tak, gdy masz elewację, ogrodzenie lub ekran akustyczny z sensowną ekspozycją na słońce.
• Nie, gdy dysponujesz dużą, dobrze ustawioną połacią i zależy ci na maksymalnym rocznym uzysku.
• Nie, gdy moduły miałyby trafić na ścianę północną albo w stały cień.

W praktyce najważniejsze jest jedno pytanie: czy pion rozwiązuje realny problem przestrzenny albo konstrukcyjny, czy tylko wygląda nietypowo. Gdy taki układ przechodzi ten pierwszy test, dopiero wtedy warto sprawdzić, jak pracuje w skali całego roku.

Jak pionowa orientacja zmienia uzysk energii

W polskich warunkach klasyczna połać skierowana na południe i ustawiona mniej więcej pod 30-40 stopni zwykle daje najlepszy roczny uzysk. Pion obcina ten szczyt, bo moduł przez część dnia patrzy pod mniej korzystnym kątem, ale zyskuje tam, gdzie słońce stoi nisko: zimą, wcześnie rano i późnym popołudniem.

To właśnie dlatego pionowe instalacje nie są drogą do najwyższego kWh z każdego zainstalowanego kilowata, tylko do lepszego wykorzystania konkretnej powierzchni i bardziej równomiernego profilu produkcji. W budynkach bywa to ważniejsze, niż pokazuje sam roczny wykres.

W badaniach nad modułami dwustronnymi pionowe ustawienie potrafiło ograniczyć straty od zabrudzeń do około 2%, co ma znaczenie przy pyle, ruchliwej drodze albo tam, gdzie śnieg i błoto częściej osiadają na niższych krawędziach. Na tej podstawie łatwiej zrozumieć, gdzie taki układ ma największy sens w praktyce budowlanej.

Gdzie pionowy montaż daje najlepszy efekt

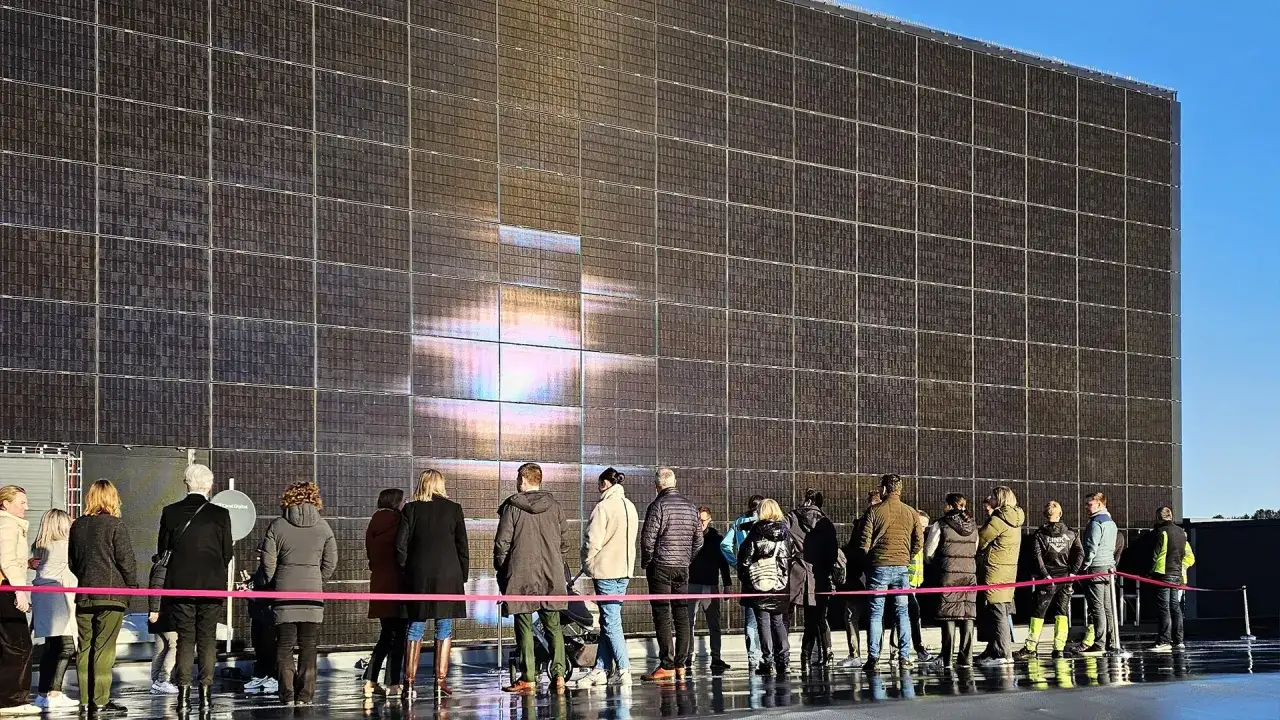

Najbardziej oczywiste zastosowanie to elewacja południowa, wschodnia albo zachodnia. Na budynku jednorodzinnym lub hali taka powierzchnia może przejąć rolę, której nie da się sensownie zrealizować na dachu, zwłaszcza gdy połać jest mała, przeładowana urządzeniami albo formalnie trudna do naruszenia.

Drugim sensownym miejscem są ogrodzenia, ekrany akustyczne i zabudowy techniczne. Tu pion ma przewagę prostą do zrozumienia: wykorzystuje powierzchnię, która i tak już istnieje, a przy okazji może ograniczać zajęcie gruntu. Trzeba jednak pamiętać o ochronie mechanicznej, dostępności do serwisu i o tym, że taka instalacja jest bardziej narażona na przypadkowe uszkodzenia niż dach.

Wiaty, carporty i budynki gospodarcze też bywają dobrym kandydatem, jeśli nie zasłania ich własna geometria albo sąsiednia zabudowa. Z kolei ściana północna w polskich warunkach to zazwyczaj zły adres dla zwykłych modułów, chyba że mówimy o bardzo konkretnym układzie bifacialnym i świadomym kompromisie. Tu kluczowy staje się już nie tylko adres montażu, ale dobór samego modułu i podkonstrukcji.

Jakie moduły i konstrukcja pracują najlepiej

Ja w takich projektach zaczynam od modułów, które nie boją się trudniejszego środowiska. Jeśli pion ma wisieć na elewacji, ogrodzeniu albo ekranie, to często sensowniejszy będzie moduł glass-glass, czyli z szybą po obu stronach, niż lekki wariant projektowany wyłącznie pod dach. Taka konstrukcja zwykle lepiej znosi wilgoć, naprężenia i długą eksploatację.

Moduły bifacial, czyli dwustronne, mają tu wyraźną przewagę, bo wykorzystują także światło odbite. To nie oznacza automatycznie spektakularnego wzrostu uzysku, ale przy jasnym otoczeniu, śniegu albo odbijającej nawierzchni różnica bywa wyraźna. Z kolei ciemna ściana tuż za modułem zabiera część potencjału tylnej strony.

• Glass-glass sprawdza się dobrze na fasadach i ogrodzeniach, bo zwykle lepiej znosi trudniejsze warunki.
• Half-cut, czyli ogniwa cięte na pół, pomagają przy częściowym zacienieniu, ale nie naprawią złej ekspozycji.
• Optymalizatory mają sens tylko tam, gdzie cień rzeczywiście rozbija pracę stringu i da się to policzyć.
• Jasne otoczenie poprawia pracę modułów dwustronnych, bo zwiększa odbicie od tyłu.

Równie ważna jest szczelina wentylacyjna. Modułu nie dociskałbym do ściany, bo wyższa temperatura zawsze odbija się na sprawności, a w pionie łatwo popełnić błąd polegający na traktowaniu elewacji jak zwykłej płyty montażowej. Trzeba też zakotwić konstrukcję w nośnym elemencie budynku, a nie tylko w warstwie wykończeniowej. Sam dobór komponentów jeszcze nie wystarczy, bo pion ma też kilka bardzo powtarzalnych pułapek montażowych.

Najczęstsze błędy, które psują opłacalność

W pionowych instalacjach problemem bardzo często nie jest sam moduł, tylko otoczenie. Cień od okapu, balustrady, drzewa, komina albo sąsiedniej ściany potrafi być tu bardziej dotkliwy niż na dużej, jednolitej połaci dachowej. W szeregu PV cień jednego elementu może zaniżyć pracę całego łańcucha, więc takie detale trzeba oglądać w terenie, a nie tylko na rzucie budynku.

• Montowanie na ścianie północnej z nadzieją, że bifacial „odrobi resztę”.
• Ignorowanie cienia pojawiającego się o różnych porach dnia, nie tylko w południe.
• Przykręcanie modułów zbyt blisko ściany, przez co tył panelu pracuje gorzej i mocniej się nagrzewa.
• Zakładanie, że zwykła warstwa elewacyjna wystarczy jako punkt mocowania.
• Projektowanie tylko pod wygląd, bez myślenia o serwisie, czyszczeniu i dostępie do okablowania.
• Brak dopasowania instalacji do profilu zużycia energii, zwłaszcza przy pracy rano i wieczorem.

Do tego dochodzi jeszcze kwestia wiatru. Pionowa powierzchnia nie zawsze oznacza mniejsze obciążenia, bo elewacja i ogrodzenie pracują inaczej niż dach, a w niektórych lokalizacjach siły potrafią być bardzo konkretne. Jeśli te błędy wyeliminujesz, dopiero wtedy ma sens policzyć pieniądze.

Ile kosztuje pionowy układ i kiedy się broni

W praktyce koszt pionowego montażu jest zwykle wyższy niż standardowego montażu dachowego. Najczęściej widzę dopłatę rzędu 15-30% za nietypową konstrukcję, projekt, większą ilość pracy i trudniejszy dostęp montażowy. Przy małych systemach różnica zwykle przekłada się na kilka tysięcy złotych, a nie na skok rzędu dziesiątek tysięcy, ale przy bardziej złożonej elewacji koszty potrafią urosnąć szybciej.

Ja patrzę na to tak: jeśli masz dobry dach i chcesz przede wszystkim maksymalnej produkcji w skali roku, pion nie jest pierwszym wyborem. Jeśli jednak dach odpada, a alternatywą jest brak instalacji w ogóle, porównanie trzeba robić inaczej. Wtedy liczy się nie „czy pion wygrywa z najlepszą połaćą”, tylko „czy daje sensowną energię z miejsca, które i tak wcześniej było niewykorzystane”.

Najlepiej broni się tam, gdzie energia ma być zużywana na bieżąco, szczególnie rano, po południu i zimą. Wtedy bardziej niż sam roczny uzysk liczy się profil produkcji i autokonsumpcja, czyli to, ile energii wykorzystasz bezpośrednio w budynku. Jeżeli celem jest najniższy koszt jednej kilowatogodziny, pion zwykle nie będzie najtańszym wariantem. Jeśli celem jest uruchomienie produkcji na trudnej powierzchni, bilans potrafi wyglądać znacznie lepiej, niż sugeruje sam punkt odniesienia z dachu. Dlatego przed wyceną warto zrobić prostą, techniczną listę kontrolną.

Zanim podpiszesz umowę, sprawdź te rzeczy

Ja zawsze zaczynam od trzech pytań: gdzie będzie cień, gdzie jest nośna konstrukcja i jak budynek zużywa prąd w ciągu dnia. Dopiero potem patrzę na estetykę, bo w fotowoltaice ładny projekt bez dobrego bilansu energii szybko staje się drogą dekoracją.

• Czy ściana, ogrodzenie albo ekran mają realną nośność dla wybranego systemu?
• Jak wygląda cień o 9:00, 12:00 i 16:00, a nie tylko w idealny, bezchmurny dzień?
• Czy lepszy będzie moduł monofacial, czy bifacial z odbiciem od otoczenia?
• Czy zostawiono miejsce na wentylację, czyszczenie i późniejszy serwis?
• Czy trasa kablowa i zabezpieczenia nie będą później problemem?
• Czy instalacja pasuje do profilu zużycia energii w budynku, a nie tylko do dostępnego miejsca?
• Czy przy budynku wielorodzinnym, zabytkowym albo wspólnotowym nie pojawią się dodatkowe formalności?

Jeśli po tej szybkiej kontroli widzisz dobrą ekspozycję, solidną konstrukcję i sensowny profil zużycia, pionowy układ ma realną szansę obronić się technicznie i ekonomicznie. Jeśli kilka kluczowych punktów wypada źle, lepiej potraktować go jako rozwiązanie awaryjne, a nie domyślne. W fotowoltaice najdroższy bywa nie sam moduł, tylko zła decyzja projektowa.
